一、DL/T667-1999（IEC60870-5-103）通信规约1. 通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1。
1.3 通信速率：可变。
默认96001.4 通信方式：主从一对多，Polling方式。
2. 报文格式60870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文10 H 启动字符CODE 控制域ADDR 地址域C S 代码和16 H 结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.268 H ————启动字符1（1byte）Length ————长度（1byte）Length ————长度（重复）（1byte）68 H ————启动字符2（重复）（1byte）CODE ————控制域（1byte）ADDR ————地址域（1byte）ASDU ————链路用户数据[（length-2）byte]C S————代码和（1byte）16 H ————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主从”和“从主”两种情况。
（1）“主从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。
（B）FCB（桢记数位）。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。
西门子7UT6131装置零序差动保护原理及故障分析摘要：当变压器发生区内故障时，变压器零序差动保护能够瞬速切除故障，保护变压器不被损坏。
所以学习零差保护的基本原理、极性整定、保护回路接线类型及故障处理方法，对于预防保护误动具有十分重要的意义。
关键词：零序差动保护；中性点CT极性；故障分析；零差回路接线方式1引言随着电力行业的高速发展，相应地对相关电气设备的继电保护有了更广阔的应用，如西门子继电保护装置由于其高口碑的质量，在国内外应用就非常广泛，但是在调试此保护装置或者需要对此装置进行故障分析时，有特别需要注意的地方，故借本文的分析，供大家遇到相似问题时候能够提供参考。
2零序差动保护的特点零序电流差动保护探测中性点低阻接地或者固定接地的发电机和变压器的接地故障，零序电流差动保护具有选择性，并且比传统的电流差动保护具有更高的灵敏度。
零序差动保护具有不平衡电流小，动作整定电流小，仅涉及Yn绕组本身，与磁路无关，与励磁涌流也无直接关系等特点。
3零序差动保护（REF）原理及其动作特性3.1 零序差动保护两侧电流矢量的定义：定义电流流向保护区域方向为保护正方向。
当零序电流差动保护发生区内故障时，变压器中性点侧电流互感器会出现零序电流，线路侧会产生自产零序电流流向故障点。
由于电流方向定义的原因，自产零序电流（）与中性点电流()在相位上同方向。
当零序电流差动保护发生区外故障时，也会有中性点电流（）流经中性点侧电流互感器以及自产零序电流（）流经线路侧电流互感器，进入装置的两侧电流大小是一致的，由于电流的方向定义为流向保护区域为正方向，所以中性点电流（）与自产零序电流（）在相位上方向相反。
3.3 零序差动保护的比幅跳闸特性：零序差动保护的动作电流只与中性点电流有关。
定义动作电流，同时定义稳定电流，其中 K 是制动系数,可假设为 l。
对系统故障分下面三种情况进行分析：区外故障时，与幅值相等相位相反，，此时，,；区内三相接地故障时，区内发生接地故障，零序电流由变压器中性点提供，因此，此时，，；3）区内不平衡接地故障时区内发生接地故障，零序电流由变压器中性点和系统提供，假设与幅值以及相位均相等，= ，此时，,；由于制动电流不可能为负数，此时认为.当发生区内故障时制动电流均为零，此时零序差动对中性点电流非常敏感，流过中性点电流一旦达到定值保护马上就动作。
第二水厂高压继电保护器SIEMENS 7SJ50应用知识讲座讲座人：吴学明承德市自来水公司2019年11月高压继电保护器SIEMENS 7SJ50应用知识讲座目录：1.7SJ50用途2.7SJ50主要功能3.7SJ50的特性4.结合7SJ50讲解使用参数的基本知识5.7SJ50前面板注解及操作相关要求1.7SJ50高压继电保护器的用途7SJ50是八十年代末和九十初的德国SIEMENS公司的流行产品，在当时是一种智能性较高、可靠性较高、应用范围较广的产品，代替了继电器组合的七十年代以前的惯用方式。
●它可以应用在6KV～110KV中高压设备中做继电保护。
●广泛地应用在电力、冶金、化工、水利等（工厂）变配电的保护系统。
●它可以应用在闭环系统、半闭环系统和非闭环系统的分段保护。
我公司第二水厂正是应用在非闭环系统的分段保护，其具体的应用：—10KV进线开关柜（保护厂内系统10KV母线）—10KV水源馈线开关柜（保护水源系统10KV线路）—10KV馈线至变压器开关柜（保护厂内400KV A变压器）—第二水厂设计采用双回路供电，目前只用一路，另一路闲置，保护方式同上，不再赘述。
注：目前SIEMENS公司已将7SJ50升级换代，现SIEMENS的流行产品是：7SJ61 7SJ62 7SJ63，新产品的功能更加完善和强大。
2.7SJ50主要功能7SJ50的采样信号源是CT（电流互感器），不涉及到PT（电压互感器）。
为此，7SJ50定性是一种电流方式的智能过载保护器，它具有以下五种功能。
2.1定时限电流过载保护—Definite2.2标准反时限电流过载保护—Inverse-NI2.3高级反时限电流过载保护—Inverse-VI2.4最（更）高级反时限电流过载保护—Inverse-EI2.5热过载（针对电动机电流过载）保护—Thermal OL注：以上是原文资料介绍，原文将反时限单独说明为三个标准，列为五个功能。
实际从三个功能设置开关上看，它只有三个功能，我们只能选择功能开关之一以确定功能。

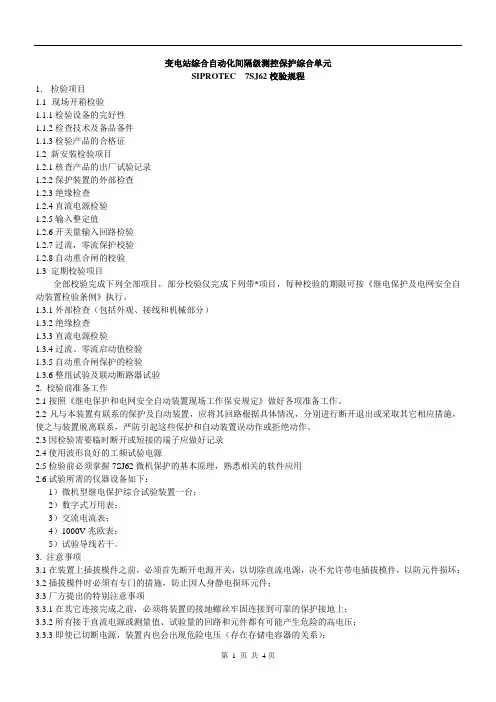

变电站综合自动化间隔级测控保护综合单元SIPROTEC 7SJ62校验规程1．检验项目1.1现场开箱检验1.1.1检验设备的完好性1.1.2检查技术及备品备件1.1.3检验产品的合格证1.2 新安装检验项目1.2.1核查产品的出厂试验记录1.2.2保护装置的外部检查1.2.3绝缘检查1.2.4直流电源检验1.2.5输入整定值1.2.6开关量输入回路检验1.2.7过流，零流保护校验1.2.8自动重合闸的校验1.3 定期校验项目全部校验完成下列全部项目，部分校验仅完成下列带*项目，每种校验的期限可按《继电保护及电网安全自动装置检验条例》执行。
1.3.1外部检查（包括外观、接线和机械部分）1.3.2绝缘检查1.3.3直流电源检验1.3.4过流、零流启动值检验1.3.5自动重合闸保护的检验1.3.6整组试验及联动断路器试验2. 校验前准备工作2.1按照《继电保护和电网安全自动装置现场工作保安规定》做好各项准备工作。
2.2凡与本装置有联系的保护及自动装置，应将其回路根据具体情况，分别进行断开退出或采取其它相应措施，使之与装置脱离联系，严防引起这些保护和自动装置误动作或拒绝动作。
2.3因检验需要临时断开或短接的端子应做好记录2.4使用波形良好的工频试验电源2.5检验前必须掌握7SJ62微机保护的基本原理，熟悉相关的软件应用2.6试验所需的仪器设备如下：1）微机型继电保护综合试验装置一台；2）数字式万用表；3）交流电流表；4）1000V兆欧表；5）试验导线若干。
3. 注意事项3.1在装置上插拔模件之前，必须首先断开电源开关，以切除直流电源，决不允许带电插拔模件，以防元件损坏；3.2插拔模件时必须有专门的措施，防止因人身静电损坏元件；3.3厂方提出的特别注意事项3.3.1在其它连接完成之前，必须将装置的接地螺丝牢固连接到可靠的保护接地上；3.3.2所有接于直流电源或测量值、试验量的回路和元件都有可能产生危险的高电压；3.3.3即使已切断电源，装置内也会出现危险电压（存在存储电容器的关系）；3.3.4即使在调试中，也不应超出技术数据中所给出的限值；3.3.5由二次注入测试设备检查装置时，必须确保没有连接其它测量值，并且断路器跳闸线圈的跳闸回路压板断开；3.3.6在继电器接通电流之前，流变的二次连线必须短路。
