煤矿电气设备失爆判定标准(摘要)

煤矿电气设备失爆判定标准（摘要）

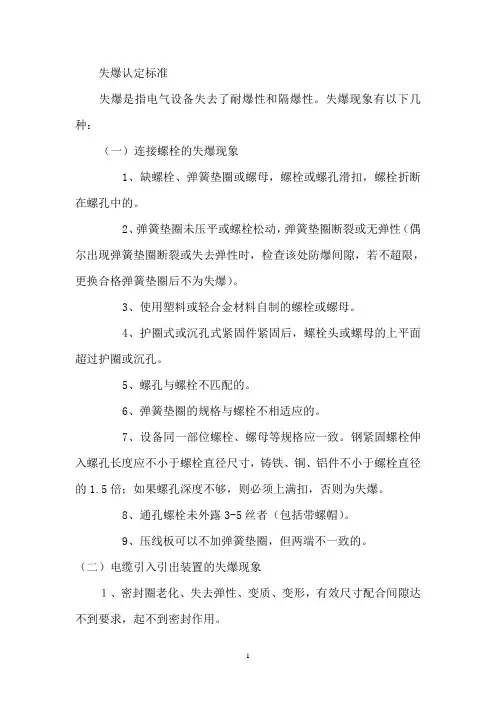

失爆：就是失去耐爆性能和不传爆性能

一、设备外壳：凡属于下列情况为失爆。

（一）外壳有裂纹、开焊、严重变形。严重变形是指长度超过50 mm，同时凹凸深度超过5 mm。

（二）隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。

（三）隔爆观察窗的透明件松动、破裂或机械强度不符合规定。

（四）设备的隔爆腔之间的隔爆结构被破坏，如隔爆型电动机内的隔爆绝缘座被去掉等情况。

（五）改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。

（六）用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。

（七）隔爆接合面的表面粗糙度不大于6.3(Ra 值)；操作杆的表面粗糙度不大于3.2(Ra 值)。

（八）隔爆面绣迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。

（九）结合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1 mm的隔爆面不为失爆。

（十）对于机械伤痕深度、宽度均不超0.5mm ,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1 mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。

（十一）隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）

（十二）隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油）如无防锈油或磷化面脱落均为失爆。涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。（如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好）。

（十三）隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。紧固螺钉深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等于不小于螺纹直径的1.5倍），如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满扣，否则为失爆。

（十四）螺母紧固后，螺栓螺纹应露出螺母1~3个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

（十五）卡兰式的进线嘴以压紧胶圈后一般用单手板动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为准。螺旋式喇叭嘴最少齿合扣数不的低于6扣，拧紧程度一般用单手用力拧不动为合格。

（十六）隔爆接合面紧固螺栓应加装弹簧垫圈或背帽（用弹簧垫圈时其规格应于螺栓直径一致,紧固程度应以将其压平为合格），螺栓松动，无弹簧垫圈（或背帽）和弹垫不合格均为失爆。

（十七）隔爆设备的隔爆腔之间严禁直接贯通，必须保持原设计的防爆性能，否则为失爆。

二、设备的电缆引入装置：喇叭咀应完整、齐全、紧固、密封良好，有下列情况属于失爆： （一）密封圈内径大于引入电缆外径1mm以上。

（二）密封圈尺寸不符合规定。

（三）密封圈的单孔内穿进多跟电缆。

（四）将密封圈割开套在电缆上。

（五）密封圈部分破坏。

（六）密封圈的硬度达不到氏硬度45º-55º的要求，老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。

（七）密封圈没有完全套在电缆护套上。

（八）密封圈与电缆护套之间有其他包扎物。

（九）一个引入装置（喇叭咀）内用多个密封圈。

（十）空闲引入装置（喇叭咀）没有密封挡板时；挡板直径比引入装置内径小2mm以上，挡板厚度小于2mm以上。

（十一）挡板放在密封圈里边的；金属圈放在挡板和密封圈之间的。

（十二）进线咀压紧后没有余量或进线咀内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动的。

（十三）压盘式引入装置缺压紧螺栓或未上紧。

（十四）压紧螺母式引入装置因乱扣、锈蚀等原因紧不到位或用一只手的手指能使压紧螺母旋转超过半圈的。

（十五）使用压紧螺母式引入装置，在螺母与密封圈之间缺少金属垫圈的。

（十六）电缆在引入装置处能轻易来回抽动的。

（十七）备用的高压接线口缺挡板或挡板不合格的。

（十八）电缆引入装置（喇叭咀）有亲嘴现象。

（十九）密封圈尺寸需符合以下规定，如有一项达不到均属于失爆。 A、密封圈外径与进线装置内径差应符合下表：

D（mm ） D 0-D (mm ) 备 注

D≤20 ≤1 D 0表示进线装置内径

20＜D≤60 ≤1.5 D 表示密封圈外径

D>60 ≤2

B、密封圈的宽度不小于电缆直径的0.7倍，且不小于10mm 。

C、密封圈的厚度不小于电缆直径的0.3倍（70平方毫米以上电缆除外），且不小于4mm 。

（二十）密封圈刀削后应整齐圆滑不得出现锯齿状，锯齿直径不得大于2毫米（包括2毫米）。

（二十一）不用的接线嘴要分别用密封圈、挡板、金属圈依次装入，压紧。

（二十二）凡有电缆压线板的电器，引入、引出电缆必须用压线板压紧，压线板未压紧电缆均属失爆，压扁量不得超过电缆直径的10％。

（二十三）低压隔爆开关接线室不允许电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线，磁力起动器的小喇叭嘴严禁引入、引出动力线。否则为失爆。

（二十四）电缆护套伸入器壁要符合5－15毫米的要求，小于5毫米为失爆。如粗电缆穿不进时，可将深入部分均匀锉细。

（二十五）两相低压导线裸露部分的空气间隙：500伏以下不小于6毫米，500伏以上不小于10毫米，不则为失爆。

（二十六）采用铠装电缆供电时，使用密封圈要全部套在铅皮上，或者用绝缘胶灌至三叉口以上。未接线的接线嘴应用同等厚度的法兰和堵板或用绝缘胶堵死，否则为失爆。

三、隔爆型插接装置：有下列情况属于失爆：

(一)煤电钻插销的电源侧应接插座，负荷侧接插销，如接反即为失爆。

（二）电源电压低于1140V的插接装置，缺少防止突然拔脱的装置，电压在1140V以上的插接装置缺电气联接锁的装置。

四、电缆：有下列情况属于失爆：

（一）井下供电使用延燃橡套电缆。

（二）电缆接头没冷补，用胶带裹缠。

（三）电缆受损严重、破皮外露芯线。

（四）超负荷运行，电缆严重发热（≥40oC）。

五、井下供电应做到：

（一）无鸡爪子，无羊尾巴，无明接头。

（二）有过电流和漏电保护装置，有螺钉和弹簧垫，有密封圈和挡板，有接地装置。

（三）电缆悬挂整齐，设备硐室清洁整齐；防护装置安全，绝缘用具全，图纸资料全。

（四）坚持使用检漏继电器，坚持使用煤电钻、照明和信号综合保护，坚持使用瓦斯电和风电闭锁。

附：1、鸡爪子

A、橡套电缆的连接不采用硫化热补或同等效能的冷补者；

B、动力（包括通讯、照明、信号、控制以及高低压橡套电缆）电缆的连接不采用接线盒的接头；

C、铠装电缆的连接不采用接线盒和不灌注绝缘充填或充填不严密（漏出芯线）。

2、羊尾巴：

电缆末端不安装防爆电气设备或防爆元件者为羊尾巴。电气设备接线嘴（包括五小电气元件）2米内的不合格接头或明线破口者均属羊尾巴。

3、明接头：

电气设备与电缆有裸露的导体者或明火操作者均属明接头。

4、破口：

A、橡套电缆的护套损坏，露出芯线或露出屏蔽层者；

B、橡套电缆护套损坏伤痕深度达最薄处二分之一以上，长度不超过20mm ，或沿周长三分之一者。

临时配电点管理标准

为了进一步加强机电设备现场运行管理，全面提升矿井质量标准化水平，针对神东矿区临时配电点多，且移动频繁，管理参差不齐的特殊情况，我中心根据相关法规及机电设备完好标准，对配电点管理（配电点仅指井下移变供配电硐室），制定统一标准。具体内容如下：

一、配电硐室内要保持卫生清洁、无淤泥积水、无杂物，硐室应用防火材料喷白；

二、电缆要吊挂整齐，不交叉、不落地、电缆上部无淋水（如有必须采取措施），电缆标志要齐全，改变电缆直径的接线盒两端、拐弯处、分岔处应悬挂标志牌，注明电缆编号、电压等级、截面积、长度、用途、走向等内容；

三、移动变电站

(一)要摆放整齐，必要时下面应垫枕木，确保平稳。

(二)保护装置要齐全，整定要合格，动作要灵敏可靠。

四、局部接地极

(一)可设置于巷道水沟内或其它就近的潮湿处，接地电阻值不大于2Ω。

(二)设置在水沟中的局部接地极应使用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

(三)设置在其它地点的局部接地极，可用直径不小于35mm、长度不小于1.5m的钢管制成，并垂直全部埋入底板；也可用直径不小于22mm、长度不小于1m的2根钢管制成，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深度不得小于0.75m。 (四)电器设备的外壳与局部接地极的连线，应采用截面不小于25mm2的铜线，或截面不小于50mm2的镀锌线，或厚度不小于4mm 、截面不小于50mm2的扁钢。

五、移动变电站、照明综保应设有辅助接地极，辅助接地极与局部接地极之间的距离不小于5米。

六、硐室内的配置 （1）、硐室应设置防护栅栏，并应悬挂警示牌板，注明“非工作人员禁止入内”等字样。（2）、硐室内应吊挂供电系统牌板，并随着情况变化随时修订，图中应注明每台设备的型号、容量、电压、电流以及其它技术性能；馈出线的短路、过负荷保护的整定值，熔断器的额定电流值以及被保护干线和支线最远点两相短路电流；线路电缆的用途、型号、电压、截面和长度等。（3）、应悬挂操作规程，岗位工责任制牌板，明确停、送电操作程序及相关职责等内容。（4）、应配置沙箱和灭火器，沙箱的体积不小于0.1m3，数量不少于2个，灭火器数量不少于2个。（5）、硐室内通风应良好，并配置照明综合保护装置，照明灯数量不少于2盏。（6）、应配置必要的警示牌板，并注明“禁止合闸，有人工作”， “高压危险，止步”、“设备正在运行”等字样，同时要求牌板大小规格统一。严禁存放无关的设备和物件。

七、硐室的过道应保持畅通，严禁存放汽油、煤油、绝缘油和其它易燃物品。

八、应有检查、修理记录，试验整定记录以及事故记录(可采用合订分类本)。

九、硐室内的开关均应上架，所有电器设备都必须符合《机电完好标准》，所有设备都必须吊挂设备编码牌和包机责任牌。

十、硐室内的各种设备与墙壁之间的距离应留有0.5米以上的通道，各种设备相互之间的应留有0.8米以上的通道。对不需要从两侧或后面进行检修的设备，可不留通道。

十一、硐室的长度超过6米时，必须保持硐室的通风条
