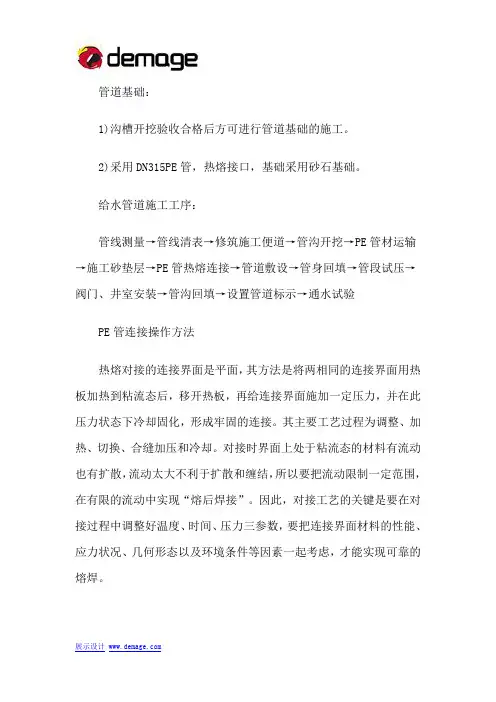

管道基础：

1)沟槽开挖验收合格后方可进行管道基础的施工。

2)采用DN315PE管，热熔接口，基础采用砂石基础。

给水管道施工工序：

管线测量→管线清表→修筑施工便道→管沟开挖→PE管材运输→施工砂垫层→PE管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设置管道标示→通水试验

PE管连接操作方法

热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊。

钢丝网骨架复合塑料PE管施工工艺流程

一、材料准备

1.钢丝网骨架：根据设计要求选择合适尺寸的钢丝网，确保质量符合标准。

2.PE管：根据设计要求选择合适尺寸的PE管，确保质量符合标准。

3.其他辅助材料：如焊接材料、胶水、防腐材料等。

二、现场准备

1.清理施工区域，确保无杂物阻碍施工。

2.组织施工人员，确保施工人员熟悉工艺流程和操作规范。

3.检查施工设备，确保设备正常运行。

三、基础处理

1.根据设计要求准确布置管道线路。

2.清理基础，确保基础平整、牢固。

3.搭设钢丝网骨架支架，并进行固定。

四、制作与安装工艺

1.切割PE管：根据需要的长度进行切割，确保切口平整、光滑。

2.焊接PE管：采用PE管热熔焊接工艺，将PE管焊接成一定长度的管道。 3.剥离PE管外皮：利用剥皮刀将PE管外皮剥离，露出一定长度的PE管芯。

4.涂胶水：使用胶水涂抹在PE管芯的外表面上，确保胶水均匀、充分。

5.套入钢丝网骨架：将带有胶水的PE管芯套入钢丝网骨架，确保套入深度一致。

6.压实固定：采用专用工具将钢丝网与PE管芯进行压实，加强粘结力。

7.修整管道外表面：将压实后的管道外表面修整平整，确保管道质量。

8.继续重复以上步骤，直至管道长度达到设计要求。

9.连接管道：采用热熔焊接工艺将两段管道连接起来，确保连接处牢固、无渗漏。

五、检测与验收

1.对管道进行外观检查，确保表面光滑、无明显缺陷。

2.采用压力试验仪对管道进行水压试验，确保管道密封性良好。

3.对管道进行弯曲试验，确保管道的强度和柔韧性。

4.对施工质量进行验收检查，确保施工符合相关标准和规范。

六、完工与收尾

1.清理施工区域，清除垃圾和杂物。

2.整理施工设备，确保设备完好。 3.编制施工记录，记录施工过程和所使用的材料。

4.提交施工资料和报告，完成施工项目的验收。

以上就是钢丝网骨架复合塑料PE管的施工工艺流程，总结起来就是基础处理、制作与安装工艺、检测与验收、完工与收尾。在施工过程中要严格按照规范操作，确保施工质量。

1 杭州通都实业有限公司 工艺文件

ZSF-SF-205-2011

给水用聚乙烯(PE)管材

生产工艺

编 制： 黄德世

批 准： 李敏福

受控状态： 受控

20111-11-15发布 2011-11-15实施

杭州通都实业有限公司 发布

2 ZSF-SF-205-2011

给水用聚乙烯(PE)管材生产工艺

1.范围

给水用聚乙烯(PE)管材（以下简称给水管）是以聚乙烯（PE）树脂为主要原料，加以生产及产品最终用途所必需的助剂，经配方混合和挤出成型的产品。

本生产工艺规定了配料、物料混合、供料、塑化、挤出、真空冷却定型、牵引、切割等的工艺要求，以确保在生产过程中的产品质量。

2.术语

塑化：成型物料由挤出机料斗加入到挤出机机筒，要机筒温度和螺杆的旋转压实及混合作用下，物料有粉状或粒状固体，转变成为具有一定流动性的均匀连续熔体过程。

挤出：热塑性树脂及各种助剂混合均匀后，在挤出机料筒内受到机械剪切力，磨擦热和外热的作用使之塑化融熔，再在螺杆向前的推送下，熔融物料通过滤板或连接器进入不同种类的成型模具，而制成连续长度的各种制品的成型方法。

3.要求

3．1原辅材料的检验

3．1．1对进厂的原辅材料由质检科进行检验。

3．1．2只有经检验合格的产品才能投入生产。

3．2配料

3．2．1配料必须严格按配方卡进行称量配制，称量前应对称量器具进行清理，校验。

3．2．2所用物料不能结块、受潮及含有杂质，发现问题及时通知公司技术部门予以处理。

3．2．3物料称量应按配方卡顺序依次单独称量，经称量后的物料放入塑料桶或塑料袋内。

3．2．4为进一步确保配料称量准确，必须对配方后的物料进行复称，控制精度应在配方卡数量的0.05kg范围内。

3．3物料混合

3．3．1按配方卡数量，将树脂和配方料倒入搅拌机内，倒树脂前，应将树脂包装袋外的杂质等去掉。

pe管的制作工艺

PE管的制作工艺

引言：

PE管是一种常见的塑料管道，具有耐磨、耐腐蚀、耐高压等特点，广泛应用于自来水、排水、石油化工等领域。本文将介绍PE管的制作工艺，包括原材料准备、挤出成型、冷却和检测等环节。

一、原材料准备

PE管的主要原材料是聚乙烯，其特点是柔韧性好、耐腐蚀性强。制作PE管需要将聚乙烯颗粒进行加工，首先需要将颗粒进行熔融，然后通过挤出机进行塑化。

二、挤出成型

挤出机是PE管制作的核心设备，其作用是将熔融的聚乙烯通过模具挤出成型。具体工艺流程如下：

1. 将熔融的聚乙烯通过进料口输入挤出机，经过加热和塑化，形成可挤出的熔体。

2. 熔体在挤出机内被加压，通过螺杆的旋转将熔体向前推进。

3. 熔体通过模头进入模具，经过模具的挤出口，形成连续的管状物。

4. 挤出的管状物经过切割机的切割，得到所需长度的PE管。

三、冷却

挤出成型后的PE管需要进行冷却，以使其固化和定型。冷却方式有两种常见的方法：水冷却和风冷却。

1. 水冷却：将挤出的PE管通过冷却水槽进行冷却，水的温度通常控制在20℃左右。

2. 风冷却：将挤出的PE管通过风机进行吹风冷却，以加快冷却速度。

四、检测

PE管的制作过程中需要进行多项检测，以保证产品质量。

1. 外观检测：检查PE管的表面是否平整，是否有气泡、破裂等缺陷。

2. 尺寸检测：使用测量工具测量PE管的内径、外径、壁厚等尺寸参数，与标准要求进行对比。

3. 物理性能检测：对PE管进行拉伸、冲击、压力等物理性能测试，以确定其强度、韧性等指标是否符合要求。

五、包装和储存

经过检测合格的PE管需要进行包装和储存，以防止损坏和污染。常用的包装方式有卷装和捆扎装，同时要注意避免阳光直射和高温环境。

结论：

PE管的制作工艺包括原材料准备、挤出成型、冷却和检测等环节。在制作过程中，需要严格控制每个环节的工艺参数，以确保PE管的质量符合标准要求。同时，注重包装和储存，以保证PE管在运输和使用过程中的安全和可靠性。通过不断改进和优化制作工艺，可以提高PE管的生产效率和产品质量，满足市场需求。
