第四册《电气设备安装工程》
- 格式：doc
- 大小：228.50 KB
- 文档页数：44
册说明
一、第四册《电气设备安装工程》（以下简称本册定额)适用于工业与民用电压等级10kV及以下变配电设备及线路、车间动力电气设备及电气照明器具、防雷及接地装置、配管配线、电气调整试验等安装工程。内容包括:变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压等级10kV及以下架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。
二、本册定额编制的主要技术依据：
1．《电气装置安装工程低压电器施工及验收规范》GB50254-96；
2．《电气装置安装工程起重机电气装置施工验收规范》GB50256—96；
3．《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；
4．《电气装置安装工程电气设备交接试验标准》GB50150-2006；
5．《电气装置安装工程电缆线路施工及验收规范》GB50168-2006;
6．《电气装置安装工程接地装置施工及验收规范》GB50169—2006;
7．《电气装置安装工程旋转电机施工及验收规范》GB50170—2006；
8．《民用建筑电气设计规范》JGJ16—2008;
9．《电气装置安装工程高压电器施工及验收规范》GB50147-2010；
10.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；
11。《电气装置安装工程母线装置施工及验收规范》GB50149-2010；
12.《建筑物防雷工程施工与质量验收规范》GB50601—2010；
13。《建筑电气工程施工质量验收规范》GB50303—2011； 14.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012;
15。《电气装置安装工程蓄电池施工及验收规范》GB50172—2012;
16。《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-2012；
17。《建筑照明设计标准》GB50034-2013；
18．《建设工程工程量清单计价规范》GB50500-2013;
19．《通用安装工程工程量清单计算规范》GB50856—2013；
20．《电气装置安装工程电力变流设备施工及验收规范》GB50255—2014；
21。《通用安装工程消耗量定额》TY02—31-2015；
22。《建设工程施工机械台班费用编制规则》2015；
23。《建设工程施工仪器仪表台班费用编制规则》2015。
三、本册定额除各章另有说明外,均包括下列工作内容。
施工准备、设备与器材及工器具的场内运输、开箱检查、安装、设备单体调整试验、结尾清理、配合质量检验、不同工种间交叉配合、临时移动水源与电源等工作内容。
四、本册定额不包括下列内容:
1．电压等级大于10kV配电、输电、用电设备及装置安装.工程应用时，应执行电力行业相应的定额.
2．电气设备及装置配合机械设备进行单体试运和联合试运工作内容.
五、设备安装中的单体调试是指设备或装置安装完成后未与系统连接时，根据设备安装施工交接验收规范，为确认其是否符合产品出厂标准和满足实际使用条件而进行的单机试运或单体调试工作。
六、下列费用可按系数分别计取：
1．脚手架搭拆费按定额人工费的3。5%计算，其中人工费占35%，材料费占65%.电压等级10kV及以下架空输电线路工程、装饰灯具安装工程、单独承担的直埋电缆敷设工程、路灯工程、第十七章电气设备调试工程不计算脚手架费用。 2．超高增加费：安装高度距离楼面或地面大于5m时,超过部分工程量按定额人工费乘以系数1.1计算(已经考虑了超高因素的定额项目除外），电缆敷设工程、电压等级10kV及以下架空输电线路工程不执行本条规定.
3．高层建筑增加费:按下表计算，其中人工费占65％,机械费占35％.（高层建筑是指：高度在6层以上的多层建筑或自室外设计正负零至檐口高度在20m以上的单层建筑,不包括屋顶水箱间、电梯间、屋顶平台出口等)。
建筑物檐高（m） ≤30 ≤40 ≤50 ≤60 ≤70 ≤80 ≤90 ≤100 ≤110
建筑层数（层) ≤9 ≤12 ≤15 ≤18 ≤21 ≤24 ≤27 ≤30 ≤33
按人工费的% 0。7 1。4 2。1 3。5 4.9 6.3 8。4 9.8 11。9
建筑物檐高（m） ≤120 ≤130 ≤140 ≤150 ≤160 ≤170 ≤180 ≤190 ≤200
建筑层数（层) ≤36 ≤39 ≤42 ≤45 ≤48 ≤51 ≤54 ≤57 ≤60
按人工费的% 14 16.1 18。2 20.3 22.4 24.5 26。6 28。7 30.8
4．在净高小于1。6m楼层、断面小于4m2且大于2m2隧道或洞内进行安装的工程，定额人工费乘以系数1。12。
5．在管井内、竖井内、断面小于或等于2m2隧道或洞内、封闭吊顶天棚内进行安装的工程(竖井内敷设电缆项目除外），定额人工费乘以系数1。16。
七、执行本册定额子目调整系数的项目，其综合单价中的管理费、利润相应调整.
第一章 压器安装工程
说明
一、本章内容包括油浸式变压器、干式变压器、单相变压器、消弧线圈安装及绝缘油过滤等内容。
二、有关说明:
1．设备安装定额不包括变压器防震措施安装、端子箱与控制箱的制作与安装、二次喷漆、变压器铁梯及母线铁构件的制作与安装，工程实际发生时，执行相应定额。
2．油浸式变压器安装定额适用于自耦变压器、有载调压变压器的安装；电炉变压器安装执行同容量变压器项目乘以系数1.6；整流变压器安装执行同容量变压器项目乘以系数1。2；励磁变压器安装根据容量及冷却方式执行相应的变压器安装项目。
3．变压器的器身检查：容量4000kV·A以下变压器是按照吊芯检查考虑，容量4000kV·A以上变压器是按照吊钟罩考虑。如果容量4000kV·A以上变压器需吊芯检查时,定额中机械乘以系数2。0.
4．安装带有保护外罩的干式变压器时,定额人工、机械乘以系数1。1.
5．单体调试包括熟悉图纸及相关资料、核对设备、填写试验记录、整理试验报告等工作内容。
(1）变压器单体调试内容包括测量绝缘电阻、直流电阻、极性组别、电压变比、交流耐压及空载电流和空载损耗、阻抗电压和负载损耗试验，以及变压器绝缘油取样、简化试验、绝缘强度试验。
(2)消弧线圈单体调试包括测量绝缘电阻、直流电阻和交流耐压试验，以及油浸式消弧线圈绝缘油取样、简化试验、绝缘强度试验.
6．绝缘油是按照随设备供货考虑的。绝缘油过滤包括放注油、油过滤所需的临时油罐等设施摊销费。
7．非晶合金变压器安装根据容量执行相应的油浸式变压器安装项目.
8．本章设备安装所用螺栓按厂家配套供应考虑。

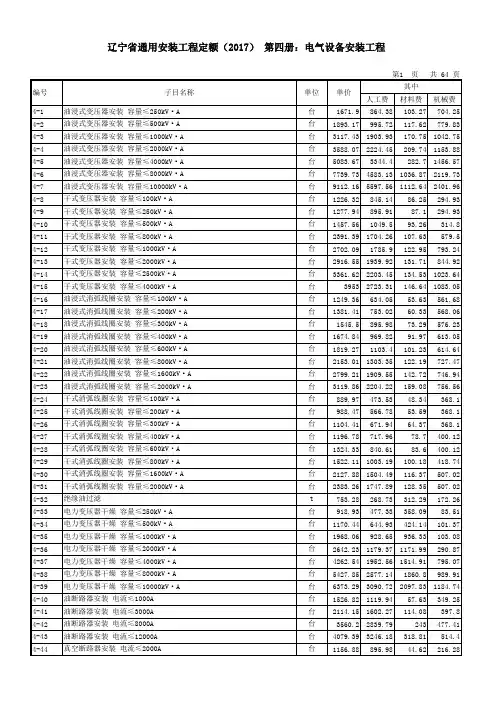

工程量计算规则
一、三相变压器、单相变压器、消弧线圈安装根据设备容量及结构性能，按照设计安装数量以“台”为计量单位。
二、绝缘油过滤不分次数至油过滤合格止。按照设备载油量以“t”为计量单位。
1．变压器绝缘油过滤，按照变压器铭牌充油量计算。
2．油断路器及其他充油设备绝缘油过滤，按照设备铭牌充油量计算。
第二章 配电装置安装工程
说明
一、本章内容包括断路器、隔离开关、负荷开关、互感器、熔断器、避雷器、电抗器、电容器、交流滤波装置组架(TJL系列）、开闭所成套配电装置、成套配电柜、成套配电箱、组合式成套箱式变电站、配电智能设备安装及单体调试等内容。
二、有关说明：
1．设备所需的绝缘油、六氟化硫气体、液压油等均按照随设备供货编制。设备本体以外的加压设备和附属管道的安装，执行相应定额另行计算.
2．设备安装不包括端子箱安装、控制箱安装、设备支架制作及安装、绝缘油过滤、电抗器干燥、基础槽(角）钢安装、配电设备的端子板外部接线、预埋地脚螺栓、二次灌浆。
3．配电智能设备安装调试不包括光缆敷设、设备电源电缆(线)的敷设、配线架跳线的安装、焊（绕、卡）接等,系统试运行、电源系统安装测试、通信测试、软件生产和系统组态工作，工程实际发生时执行相应定额。
4．干式电抗器安装适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器安装。定额是按照三相叠放、三相平放和二叠一平放的安装方式综合考虑的,工程实际与其不同时，定额不做调整。
5．交流滤波装置安装不包括铜母线安装。
6．开闭所（开关站)成套配电装置安装综合考虑了开关的不同容量与形式，执行定额时不做调整.
7．高压成套配电柜安装综合考虑了不同容量，执行定额时不做调整。
8．低压成套配电柜安装综合考虑了不同容量、不同回路，执行定额时不做调整.
9．组合式成套箱式变电站主要是指电压等级10kV及以下箱式变电站.定额是按照通用布置方式编制的,即：变压器布置在箱中间，箱一端布置高压开关，箱另一端布置低压开关，内装6～24台低压配电箱（屏）.执行定额时，不因布置形式而调整。在结构上采用高压开关柜、低压开关柜、变压器组成方式的箱式变电站称为欧式变电站；在结构上将负荷开关、环网开关、熔断器等结构简化放入变压器油箱中且变压器取消油枕方式的箱式变电站称为美式变电站. 10.成套配电柜和箱式变电站安装不包括基础槽（角）钢安装;成套配电柜安装不包括母线及引下线的制作与安装。随成套配电柜供货的母线执行母线安装相应项目乘以系数0.7。
11.配电设备基础槽(角)钢、支架、抱箍:延长环、套管、间隔板等安装，执行本册定额第七章“金属构件、穿墙套板安装工程”相应项目。
12。成品配套空箱体安装执行相应的“成套配电箱”安装定额乘以系数0.5。
13。开闭所配电采集器安装是按照分散分布式编制的，若实际采用集中组屏形式，定额乘以系数0。9；若实际采用集中式配电终端安装，执行环网柜配电采集器项目乘以系数1。2；单独安装屏可执行相应项目.
14。环网柜配电采集器安装是按照集中式配电终端编制的,若实际采用分散式配电终端,执行开闭所配电采集器项目乘以系数0。85。
15。应用综合自动化系统新技术的开闭所，其测控系统单体调试执行开闭所配电采集器调试项目乘以系数0.8，其常规微机保护调试已经包含在断路器系统调试中。
16．配电智能设备单体调试项目中只考虑三遥（遥控、遥信、遥测）功能调试，若实际工程增加遥调功能时，执行相应项目乘以系数1.2。
17.电能表集中采集系统安装调试项目包括基准表安装调试、抄表采集系统安装调试。项目不包括箱体及固定支架安装、端子板与汇线槽及电气设备元件安装、通信线及保护管敷设、设备电源安装测试、通信测试等.
18.环网柜安装根据进出线回路数量执行“开闭所成套配电装置安装"相应项目。环网柜进出线回路数量与开闭所成套配电装置间隔数量对应.
19。变频柜安装执行本册定额第四章“可控硅柜安装”相应项目；软启动柜安装执行本册定额第四章“保护屏安装”相应项目。
20。本章设备安装所用螺栓按厂家配套供应考虑.
工程量计算规则
一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容器的安装，根据设备容量或重量,按照设计安装数量以“台”或“个”为计量单位。
