电路仿真分析的方法步骤93页PPT

第五讲 multisim的仿真分析 单击Add按钮。
第五讲 multisim的仿真分析
1号节点被移至右边的Selected variables for栏内。
第五讲 multisim的仿真分析 用同样方法选定节点2。
第五讲 multisim的仿真分析 将其移至Selected variables for栏 。
Analysis Options分页：确定分析选项，但通常情况下不 需要任何干预，采用默认设置就可以顺利进行分析。
Summary分页，提供对用户所作分析设置的快速浏览，不 需用户再做任何设置，但可以利用此页查阅分析设置信息。
第五讲 multisim的仿真分析
从下拉的目录里 选择输出变量的 类型。
被选择电路的可 能输出变量。
直流工作点分析 交流分析 瞬态分析 傅里叶分析 噪声分析 噪声系数分析 失真分析 直流扫描分析 灵敏度分析 参数扫描分析 温度扫描分析 极零点分析 传递函数分析 最坏情况分析 蒙特卡洛分析 布线宽度分析 批处理分析 用户自定义分析
第五讲 multisim的仿真分析
主工具栏
第五讲 multisim的仿真分析
第五讲 multisim的仿真分析
3.1 设置瞬态分析参数
瞬态分析对话框也有4个分页，默认为Analysis Parameters分页，其余3页与直流工作点分析完全一 样。
选择设置初始条件。
设置瞬态分析的起始时间。
设置瞬态分析的结束时 间， 该值需大于起始时间。
选中此复选项，可输入 最小时间点数。
蒙特卡洛分析
布线宽度分析 其它分析 批处理分析
用户自定义分析
计算电路的输出变量对元器件参数的 敏感程度 元器件参数对电路性能产生的最坏影 响的统计分析 给定电路元器件参数容差的统计分布 规律情况下，研究元器件参数变化对 电路性能影响的统计分析 原理图转化为PCB板时需要确定连接 导线的最小宽度 按顺序处理同一电路的多种分析，或 同一分析的不同应用

电路

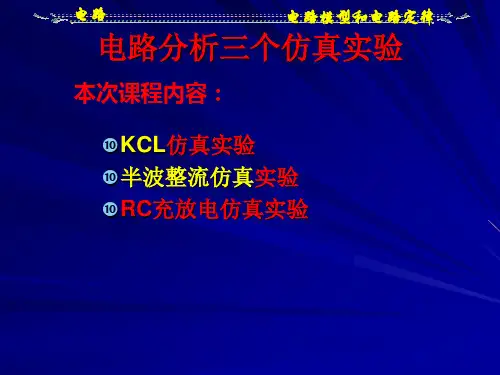

RC充放电仿真实验
电路模型和电路定律
电路
电路模型和电路定律
电路
电路模型和电路定律
Multisim简介
隶属于美国国家仪器公司（National Instruments，简称 NI）的Electronics Workbench公司发布了Multisim软件, 是一种紧密集成、终端对终端的解决方案，工程师利用这 一软件可有效地完成电子工程项目从最初的概念建模到最 终的成品的全过程。
电路
电路模型和电路定律
(1) 万用表的使用 如图所示，在万用表控制面板上可以选择电压值、电流值、
电阻以及分贝值。参数设置窗口，可以设置万用表的一些参数
。
万用表图标、面板和参数设置
电路 (2) 函数信号发生器
电路模型和电路定律
如图所示，在函数信号发生器中可以选择正弦波、三角波和 矩形波三种波形，频率可在1～999范围内调整。信号的幅值、 占空比、偏移量也可以根据需要进行调节。偏移量指的是交流 信号中直流电平的偏移。
(4) 导线的连接点
在Place菜单下选择Junction命令，可以放置连接点，可 以将连接点直接插入导线中。连接点是小圆点，连接点最 多可以连接来自4个不同方向的导线
(5) 在导线中间插入元器件
我们可以非常方便地实现在导线中间插入元器件。选 中元器件，用鼠标将其拖至导线上，释放鼠标即可。
电路
电路模型和电路定律
电子通信类其它常用的仿真软件： System view---数字通信系统的仿真 Proteus――单片机及ARM仿真 LabVIEW――虚拟仪器原理及仿真
电路
电路模型和电路定律
multisim 10概述
Multisim 被美国NI公司收购以后，其性能得到了 极大的提升。最大的改变就是：Multisim 与 LABVIEB 的完美结合：

开关电源升压转换器和开关电源升降压转换器
实际保险丝和无损传输线 无损传输线和有损传输线 网表模型
35


13. 键盘显示器库 键盘显示器库包含有键盘、LCD等多种器件。

14. 机电类器件库 机电类器件库包含有开关、继电器等多种机电类器件。


15. 微控制器库 微控制器件库包含有8051、PIC等多种微控制器。
20


4. 晶体管库 晶体管库包含有晶体管、FET等多种器件。晶体管库中的虚拟 器件的参数是可以任意设置的，非虚拟元器件的参数是固定的， 但是是可以选择的。
晶体管库
NPN晶体管和虚拟NPN晶体管 PNP晶体管和虚拟PNP晶体管 虚拟四端式NPN晶体管和虚拟四端式PNP晶体管 达林顿NPN晶体管和达林顿PNP晶体管 内电阻偏置NPN晶体管和内电阻偏置PNP晶体管 BJT晶体管阵列和MOS门控制的双极型功率开关 三端N沟道耗尽型MOS管和虚拟三端N沟道耗尽型MOS管 三端P沟道耗尽型MOS管和虚拟三端P沟道耗尽型MOS管 三端N沟道增强型MOS管和虚拟三端N沟道增强型MOS管 三端P沟道增强型MOS管和虚拟三端P沟道增强型MOS管 四端N沟道耗尽型MOS管和虚拟四端N沟道耗尽型MOS管 四端N沟道增强型MOS管和虚拟四端N沟道增强型MOS管 N沟道JFET和虚拟N沟道JFET P沟道JFET和虚拟P沟道JFET
5






利用Muitisim可以实现计算机仿真设计与虚拟实验， 与传统的电子电路设计与实验方法相比，具有如下特 点： 设计与实验可以同步进行，可以边设计边实验，修改 调试方便； 设计和实验用的元器件及测试仪器仪表齐全，可以完 成各种类型的电路设计与实验； 可方便地对电路参数进行测试和分析； 可直接打印输出实验数据、测试参数、曲线和电路原 理图； 实验中不消耗实际的元器件，实验所需元器件的种类 和数量不受限制、实验成本低、实验速度快、效率高； 设计和实验成功的电路可直接在产品中使用。

精选版课件ppt
15
对电容的属性对话框可如下设置：
Designator 电容名称（如 C1）。 Part Type以法拉(F)为单位的电容值（如 100uF）。 L 可选项，以米（m）为单位的电容的长度（仅对 半导体电容有效）。 W 可选项，以米（m）为单位的电容的宽度（仅对 半导体电容有效）。 IC 可选项，初始条件，即电容的初始电压值。在
Part Type以亨（H）为单位的电感值（如 80mH）。
IC 可选项, 初始条件，即电感的初始电压值。在 “Part Fields 1~8”选项卡中设置。该项仅在仿真分 析工具傅里叶变换中的使用初始条件被选中后才有效。
精选版课件ppt
17
四、二极管
在元件库Diode.lib中，包含了数目巨大的以工业 标准部件命名的二极管。该图简单列出了库中包含的 几种二极管。
对继电器的属性对话框可如下设置： Designator 继电器名称。 Pullin 触点引入电压。 Dropoff 触点偏离电压。 Contar 触点阻抗。 Resistance 线圈阻抗。 Inductor 线圈电感。
精选版课件ppt
23
八、晶振 元件库Crystal.lib中包含了不同规格的晶振。 对晶振的属性对话框可如下设置： Designator 晶振名称（如Y1）。 Freq 晶振频率，如3MHz。 RS 以Ω为单位的电阻值。 C 以F为单位的电容值。 Q 等效电路的Q值。
Simulation Symbols.Lib 常用电阻、电容、电源等系列
SWITCH.LIB
开关系列
TIMER.LIB
定时器系列
TRANSFORMER.LIB 变压器系列
TRANSLINE.LIB
