当前位置：文档之家 › 泡沫消防车操作规程

泡沫消防车操作规程

  • 格式：doc
  • 大小：54.00 KB
  • 文档页数：31

本资料为word版本，可以直接编辑和打印，感谢您的下载

泡沫消防车操作规程

地点：__________________

时间：__________________

说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容 资料范本 泡 沫 消 防 车

操 作 规 程

（豪泺底盘）

2008年 月 日发布 2008年 月 日实施

中国石油

泡沫消防车操作规程目录

TOC \o "1-4" \h \z HYPERLINK \l "_Toc199667286" 1车辆概况 PAGEREF _Toc199667286 \h 1

HYPERLINK \l "_Toc199667287" 1.1用途与特点 PAGEREF

_Toc199667287 \h 1

HYPERLINK \l "_Toc199667288" 1.2主要构造及原理 PAGEREF

_Toc199667288 \h 1

HYPERLINK \l "_Toc199667289" 1.2.1驾驶室 PAGEREF

_Toc199667289 \h 1

HYPERLINK \l "_Toc199667290" 1.2.2水罐、泡沫罐 PAGEREF

_Toc199667290 \h 2

HYPERLINK \l "_Toc199667291" 1.2.3动力传动机构 PAGEREF

_Toc199667291 \h 2

HYPERLINK \l "_Toc199667292" 1.2.4水泵系统 PAGEREF

_Toc199667292 \h 2

HYPERLINK \l "_Toc199667293" 1.2.5泡沫系统 PAGEREF

_Toc199667293 \h 3

HYPERLINK \l "_Toc199667294" 1.2.5自保系统 PAGEREF

_Toc199667294 \h 4

HYPERLINK \l "_Toc199667295" 1.2.6电气控制系统 PAGEREF

_Toc199667295 \h 4 HYPERLINK \l "_Toc199667296" 1.2.7器材箱 PAGEREF

_Toc199667296 \h 4

HYPERLINK \l "_Toc199667297" 1.3图形及开关标志 PAGEREF

_Toc199667297 \h 5

HYPERLINK \l "_Toc199667298" 1.4技术参数 PAGEREF

_Toc199667298 \h 7

HYPERLINK \l "_Toc199667299" 2操作步骤 PAGEREF

_Toc199667299 \h 9

HYPERLINK \l "_Toc199667300" 2.1消防车驾驶 PAGEREF

_Toc199667300 \h 9

HYPERLINK \l "_Toc199667301" 2.1.1操作纲要 PAGEREF

_Toc199667301 \h 9

HYPERLINK \l "_Toc199667302" 2.1.2操作步骤 PAGEREF

_Toc199667302 \h 9

HYPERLINK \l "_Toc199667303" 2.1.3禁止操作的动作 PAGEREF

_Toc199667303 \h 10

HYPERLINK \l "_Toc199667304" 2.1.4故障及异常状态下的操作

PAGEREF _Toc199667304 \h 10

HYPERLINK \l "_Toc199667305" 2.1.5要点和说明 PAGEREF

_Toc199667305 \h 11

HYPERLINK \l "_Toc199667306" 2.1.6注意事项 PAGEREF

_Toc199667306 \h 13

HYPERLINK \l "_Toc199667307" 2.2射水、泡沫操作 PAGEREF

_Toc199667307 \h 14

HYPERLINK \l "_Toc199667308" 2.2.1操作纲要 PAGEREF

_Toc199667308 \h 14 HYPERLINK \l "_Toc199667309" 2.2.2操作步骤 PAGEREF

_Toc199667309 \h 15

HYPERLINK \l "_Toc199667310" 2.2.3应急操作和故障排除 PAGEREF

_Toc199667310 \h 23

HYPERLINK \l "_Toc199667311" 2.3维护保养 PAGEREF

_Toc199667311 \h 27

HYPERLINK \l "_Toc199667312" 2.3.1日常维护保养 PAGEREF

_Toc199667312 \h 27

HYPERLINK \l "_Toc199667313" 2.3.2定期维护保养 PAGEREF

_Toc199667313 \h 27

泡沫消防车操作规程

1车辆概况

1.1用途与特点

用途：主要用于扑救大面积油类火灾，化工装置及油罐火灾，也可用于扑救建筑物等其它火灾。

特点：本身带有水泵、水罐和泡沫罐，可独立完成火灾扑救及生产作业现场监护。消防系统可实现气-机-电一体化操作和手动操作。

1.2主要构造及原理

该车主要由驾驶室、水罐、泡沫液罐、水泵系统、泡沫系统、自保系统、电气控制系统和器材箱组成。

1.2.1驾驶室

图2 倒车监视器

图1 电子警报器

图3 空气呼吸器固定架 四门双排驾驶室，可乘坐6人（包括驾驶员），内部安装各种主要控制开关、电子警报器、倒车监视器、车载电台电源及逆变器等。后排座椅靠背上装有4具便携式空气呼吸器固定架。

1.2.2水罐、泡沫罐

罐体由不锈钢板制成，总容量为12000L，可根据要求进行不同水液比的分隔。两侧装有水罐进水口和泡沫罐进液口，罐底配备水罐、泡沫罐排放阀。

1.2.3动力传动机构

图4 动力传导系统

水泵动力传动机构由取力器、传动轴组成，本车采用夹心式取力器，位于变速箱与离合器之间，一轴取力，采用飞溅润滑形式和强制式水冷却。

1.2.4水泵系统

图5 水泵系统

水泵系统由水泵、水泵引水装置、机械式压力平衡装置及其它附属管路、液罐等组成。水泵位于车后端泵室内，拉开泵室的后翻门即为消防泵操作系统。

1.2.5泡沫系统

图6 泡沫系统

泡沫系统主要由泡沫比例混合器、泡沫罐和管路构成，通过泡沫比例混合器使泡沫液罐与水泵连接，使水和泡沫液按规定的配比混合。

1.2.5自保系统

图7 自保系统

本车配置5个喷雾型自保喷头（前轮3个，后轮2个），当地面发生流淌火灾时能对消防车自身进行保护。

1.2.6电气控制系统

电气控制系统用于提高整车消防系统的自动化程度，采用气-机-电一体化操纵系统。 图8 电气控制系统

1.2.7器材箱

器材箱采用框架式结构，位于驾驶室的后面，可按使用要求进行区域分隔。

1.3图形及开关标志

图9 消防车图形标志

图10 消防车开关标志

该车型已经取消泡沫搅拌系统，标识应去掉

1.4技术参数

底盘型号：豪泺ZZ1257S4341W型

驱动形式： 6×4

外形尺寸： (长×宽×高) 9470×2500×3480 mm；轴距：4325+1350 mm

性能参数：最高车速102 km/h；最小转弯直径21.6 m；最大爬坡度≥62 %；

接近角：16°；离去角：23°。

发动机：WD615.47，直喷式直列六缸水冷涡轮增压，排量：9.726 L；

额定功率273KW /2200 rpm，最大扭距1460 N.m/ (1400-1600 r/min)

变速箱型号：Fuller RT-11509C

离合器型式：单片干式、气助力操纵

转向器型号：ZF8095

制动系统：双回路气压行车制动，弹簧储能断气驻车制动；

发动机排气辅助制动；ABS防抱死系统。

电气设备：发电机24V/1500 W；蓄电池2×12V /165 Ah。

油箱容积： 300 L 灭火剂总载量：12000L。

图11 消防泵

消防泵

型号：大力PSP1250

额定流量: 80 L/s

工作压力: 1.0 MPa

引水泵

型号：AP00951-24DV直流电动滑片真空泵

最大真空度：＞85 KPa

图12 引水泵

最大吸深：7 m

图13 泡沫比例混合器

引水时间： ≤80s

全自动泡沫比例混合器

型号：AF125型

型式：环泵式B类泡沫全自动比例混合器

泡沫液流量：8～450 L/min

混合比：0～9%无级调节

图14 机械压力平衡

机械压力平衡系统：

型号：VR00701-24VDC型

型式：机械压力平衡系统

调节范围： 0-2.0 MPa

消防炮

型号：美国TFT公司XFIH—E**A水/泡沫炮。 最大流量：75 L/S

直流射程：75m

带有手动应急操作，可作俯仰和水平旋转。

雾化角度：＞90°，角度可调

图15 消防炮

水平旋转角度 左右各225度

俯仰角度：－45°—＋90°

选用M-ER-NJ炮头、MST-4NJ直流炮头、Y4E-CT-30有线控制（30米）、Y4E-COMM通讯连接端口、Y4E-JS驾驶室操纵杆，既能在驾驶室操作炮又能在地面操作。

喷雾型自保系统 压力吹扫系统

配置数：前轮3个、后轮2个 配置数：球阀4个、总管路1个

喷射角度： 102° 吹扫压力：≥0.7 MPa

喷射压力： 0.3～0.6 MPa

喷射量(0.3 MPa)： 180～245 L/min

2操作步骤

2.1消防车驾驶

2.1.1操作纲要

启动

驾驶

停车

2.1.2操作步骤

发动机的启动

图16 驾驶仪表盘

合集下载

消防车安全操作规程

消防车安全操作规程

消防车安全操作规程

1、 保证设备正常、安全运行，保证设备、操作者及他人的人身安全，满足作业的需要。

2、操作者要严格按照操作规程操作设备。

3、行车前:

（1） 驾驶者必须持有国家公安机关核发有效的《机动车驾驶证》；

（2） 确认轮胎气压正常，各部分机构无断、损，紧固件无松动，油、水、气等无泄漏，检查机滤、燃油滤、空滤等确认无异常；

（3） 制动、传动、电器、灯光、喇叭、液压系统、仪表、方向盘自有角及池液位等无异常；

（4） 确保该车辆车身各卷帘门处于锁闭状态；

4、行车时：

（1） 由于车身较高、上下车时应抓紧踩劳；

（2） 座椅调整后要听到锁止声音，否则有可能在行驶中松动，造成事故；

（3） 每次启动发动机不得超过15分钟，2次启动间隔不得少于30秒钟，发动机刚启动后严禁高速运转；

（4） 发动机启动后，应怠速运转3-5分钟。检查水温、排气的声音及颜色、振动、机油压力等，不能猛踩油门，否则油压水温未到正常值时会严重磨损增压器的轴承和密封环；

（5） 若必须人员在移动的车顶操作水炮时，车辆不得换挡以及突然加速或减速。操作人员应佩戴安全带；

（6）行车前，密切观察车辆周围情况，系好安全带，确保行车安全无误；

（7）倒车时必须有人指挥；

（8）在行驶过程中，如果发现可疑噪音或不正常现象，无紧急情况下必须立即停车检查，及时采取措施加以排除；

（9）在起步、拐弯、倒车、进出厂房、经过十字路口等，应鸣喇叭、减速，严禁争道或强行超车；

（10）满载车辆严禁猛转向，急速启动刹车；

（11）驾驶员要集中精神驾驶不得吸烟、打手机、接听高频或其他有碍行车安全的活动；

5、注意：

（1） 在经过有积水等较滑路面时严禁使用发动机排气制动；

（2） 正常行驶中严禁闭锁差速锁；

（3） 车辆具体操作规程参见《机动车辆安全操作规程》；

6、消防作业时：

（1） 日常检查应观察消防泵润滑油位是否在正常范围内、若低于刻度要及时补充。

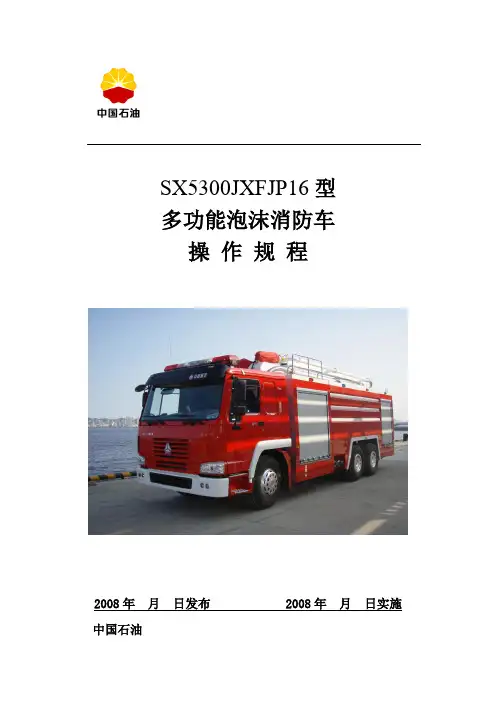

多功能泡沫消防车操作规程

多功能泡沫消防车操作规程

SX5300JXFJP16型

多功能泡沫消防车

操 作 规 程

2008年 月 日发布 2008年 月 日实施

中国石油 多功能泡沫消防车

1 目录

1目的与范围 ........................................................................................................................................... 1

2参考文件 ............................................................................................................................................... 1

3术语和定义 ........................................................................................................................................... 1

4操作规程 ............................................................................................................................................... 2

4.1常规操作 ............................................................................................................................................ 2

消防车应急救援现场操作规程

消防车应急救援现场操作规程

消防车应急救援现场操作规程

及日常维护

一、消防车在奔赴火场及到达火场后，占据灭火有利位置，迅速投入灭火作战。

1、消防车在奔赴火场的行驶过程中，必须确保安全迅速行驶。消防车应选择距火场最近的消防车通道行进。多台车出动时，各车间保持足够的安全距离（50米至80米为宜）行进。到达火场后，切忌多台车同时进入同一作战区域，以妨碍火场指挥员调动车辆及时投入灭火战斗，进而延误战机。

2、消防车驾驶员在火场上必须坚决服从火场指挥员的指挥，机智灵活地执行指挥员的命令，保证整个灭火战斗的顺利实施。在火情发生不可逆转的变化，直接危及到消防车安全的情况下，可以先把车辆转移到较为安全的地方继续投入战斗，并及时报告车辆停放位置。

二、消防车辆进入火场投入灭火救援时的在操作程序。

1、消防车辆进入火场后，应当按照火场指挥员指定的位置停稳车辆。车辆的停放姿态能够满足对火场进攻与撤退的需要，必须确保灵活自如地随时撤出危险位置。车辆发动机必须保持运转状态，切不可盲目熄火，贻误战机。消防车开始供水时，应逐步升高水压，避免因水枪的反作用力造成战斗人员伤亡或水带爆破，影响灭火救援工作的顺利开展。

2、在接入水源的过程中，应注意消火栓供水压力是否能够满足消防车需要。调取天然水源应注意河塘的水深情况、淤泥情况等，防止过浅水深以及进水管吸水口受淤泥影响而导致火场供水中断。

3、在水源离火场超过消防车的直接供水能力时，应采用消防车接力供水方式进行火场供水。供水车驾驶员应注意受水车溢水管的溢水情况，保持适当的供水量。在后车无法观察前车的溢水情况时，前车驾驶员可以打开本车水罐上部的人孔，防止因供水量过大发生的涨罐现象。在供水过程中，受水车应选择坚硬的路面停放，在无法停放坚硬路面时，应采取必要的措施，防止因溢水而使车辆陷入泥潭。直接耦合接力供水时，应尽量使用同一型号的消防车辆，各车之间必须相互协调，防止因操作不当使供水中断。在直接供水压力较高时，应注意保持适当水压，防止伤及战斗人员。

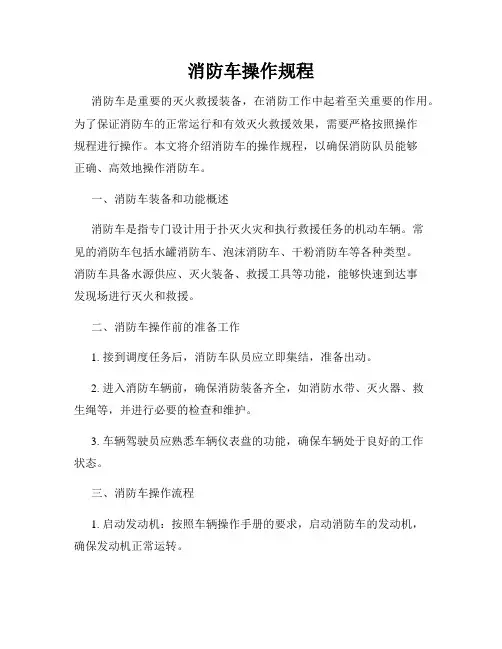

消防车操作规程

消防车操作规程

消防车操作规程

消防车是重要的灭火救援装备，在消防工作中起着至关重要的作用。为了保证消防车的正常运行和有效灭火救援效果，需要严格按照操作规程进行操作。本文将介绍消防车的操作规程，以确保消防队员能够正确、高效地操作消防车。

一、消防车装备和功能概述

消防车是指专门设计用于扑灭火灾和执行救援任务的机动车辆。常见的消防车包括水罐消防车、泡沫消防车、干粉消防车等各种类型。消防车具备水源供应、灭火装备、救援工具等功能，能够快速到达事发现场进行灭火和救援。

二、消防车操作前的准备工作

1. 接到调度任务后，消防车队员应立即集结，准备出动。

2. 进入消防车辆前，确保消防装备齐全，如消防水带、灭火器、救生绳等，并进行必要的检查和维护。

3. 车辆驾驶员应熟悉车辆仪表盘的功能，确保车辆处于良好的工作状态。

三、消防车操作流程

1. 启动发动机：按照车辆操作手册的要求，启动消防车的发动机，确保发动机正常运转。 2. 打开警示灯和警报器：在出车前，打开车辆的警示灯和警报器，以提醒其他车辆注意避让。

3. 行驶至现场：根据调度指示，驾驶消防车快速、稳定地行驶至事故现场，并在途中遵守交通规则。

4. 定位消防车：到达现场后，消防队员应在事发位置上方安全地停放消防车，并确保周围车辆和行人不受干扰。

5. 打开水源：根据灭火需要，消防队员将消防水泵连接到水源上，并打开水源供应，确保灭火水流充足。

6. 灭火救援：根据火灾情况和消防车所携带的装备，进行灭火和救援工作。可使用水、泡沫、干粉等灭火剂进行灭火，并配合救援工具进行人员救援。

7. 灭火后处理：在灭火任务完成后，消防队员应进行灭火现场的清理工作，并确保再次点燃的风险得到排除。

8. 返程归队：完成任务后，消防车按照指示返回消防队，进行车辆的清洁和装备的维护。

四、消防车操作的安全注意事项

1. 驾驶消防车时，要时刻保持警觉，注意观察前方和周围道路情况，确保安全行驶。
