当前位置：文档之家 › 铝合金6061的成分

铝合金6061的成分

  • 格式：doc
  • 大小：245.00 KB
  • 文档页数：25

铝合金6061的成分、性能与典型用途

中国铝业网 发布日期：2007-12-20 点击次数：

6061合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建筑、船舶、电车、铁道车辆、家具等。

化学成分(Chemical Composition Limits wt%)

Cu Si Fe Mn Mg Zn Cr Ti Pb.Bi Al

0.15-0.4 0.4-0.8 0.7 0.15 0.8-1.2 0.25 0.04-0.35 0.15 / 余量

典型机械和物理性能(Typical Mechanical & Physical Properties)

焊接性 切削性 耐蚀性 电导率20℃(68℉)

(%IACS) 密度

(20℃)(g/cm3)

很好 一般 较好 40-50 2.70

抗拉强度

(25°C MPa) 屈服强度(25°C

MPa) 硬度

500kg力10mm球 延伸率

1.6mm(1/16in)厚度 最大剪应力

MPa

310 276 95 12 205

6061-T6，抗拉强度〉290MPa，屈服强度〉240MPa，伸长率>=6-10%. 6061-T5，抗拉强度〉262MPa，屈服强度〉241MPa，伸长率〉8%，硬度50-73HRB。

根据GBT16865查询

Hardness, Brinell 95

布氏硬度 95

Tensile Yield Strength 276 MPa

抗拉强度 276 MPa

Elongation at Break 12.0 % -17%

伸长率 12.0 %

-17%

6061T6，我们公司现在这样做：535℃淬火，水温30～40℃，180℃时效。

你们的固溶处理工艺有问题呢.6061合金的固溶处理温度应该是530度.

560度是6061合金的均匀化温度,是用来处理铸锭的,你们用这么高的温度来处理加工材,当然会过烧啰.不信你仔细看一看,型材的断口上是不是呈很细小的颗粒状!

过烧的金属其硬度和强度当然很低啰!

6063的T6规范：

520~540℃固溶 ~~~~分钟（依壁厚而定），如果是热加工出来的，热加工终了温度大于510℃的，可不需要保温；

冷却到室温后，在24小时内，放入时效炉内，175℃保温6~8小时；

出炉，风冷。

固溶530℃X180min然后马上淬水（水温20度以下X10min)后经时效175℃X480Min,硬度应为HB95以上。

固溶加热温度520～530℃（保温时间根据工件的厚度，一般为每毫米1.5～2分钟），时效温度170～175℃，至少9小时以上。

若为6061-T6状态，其抗拉强度一般超过310兆帕

一般情况下，铝合金的固溶温度是固定的，固溶温度区间很小。

如果超过固溶温度，容易造成过热甚至过烧，晶粒粗大，性能下降。

时效温度可参照温度与强度或硬度变化曲线定，看你需要在欠时效、峰时效还是过时效状态。

千万不能任意提高固溶温度

固溶温度和时效温度是两码事。

在一定程度行提高固溶温度，可以取得较好的淬火效果。

而时效温度提高，则可能导致过时效，或者时效进行得太快而导致析出物粗大，强度、耐蚀性大大降低。

固溶温度偏低理论上是不需鉴定温度，可以从工件硬度，固溶与时效的关联看出。固溶温度低了，同一时效温度下的峰值硬度也会低。峰值硬度低并不一定是应为固溶温度低，因为其他因素，例如淬火速度，合金的均匀性（碰巧两次实验用的材料不一样均匀）等条件影响。

其次是关于固溶温度和时效温度的问题，我认为hcxz的关于

“固溶温度和时效温度是两码事。

在一定程度行提高固溶温度，可以取得较好的淬火效果。

而时效温度提高，则可能导致过时效，或者时效进行得太快而导致析出物粗大，强度、耐蚀性大大降低。”

其实已经说到关键了，固溶温度理论上应尽量的高，淬火速度尽量的大，从而获得更好的条件（空位和合金元素的过饱和度）为后续时效效率获得最大化做准备。而时效温度则取决于时效工艺规律和硬度变化规律的关系（或者说是强化析出相的析出演变规律）。一般来讲时效温度越高，达到硬度峰值的时间越短，但是，硬度峰值的实际值却不相同，可能随温度增加而增加，但也会随温度增加而降低，视合金成分而定

再次，固溶温度的确定可以参考合金相图，当然更有价值的还是经验。2000系铝合金的固溶温度区间的确很窄，而6000则大得多

最后，上面都是理论的东西，在实际操作过程中，炉子的温度控制很关键

二次固溶的温度不需要降低也可以。

但是考虑到已经进行过时效，强化相分布比较弥散，固溶比较快，降低温度可以保证不过烧。

,哪些因素影响着6061的延伸率?

1.化学成分（杂质成分太高，或合金成分中的硅，铁太高，镁太低）

2.时效制度（时效温度偏高）！

加点内容。。。

多数情况下，延伸率低主要是晶界析出相的形成导致材料受力时沿晶界断裂

影响晶界析出相的原因：上面的1，2

还有淬火转移时间及冷却介质

母材是6061铝合金自行车架为什么选择4043铝焊条进行焊接；而不选择5356呢？资料上首推的是5356啊？

用4043；5356两者焊接6061的车架；焊后效果有什么差别呢？

因为，4000系列的铝合金属于Al-Si 合金在铝中添加约12%其熔点下降。是制造焊条的绝好材料，这种焊条的熔点均比工件的熔点低，凝固范围广，这样在焊接过程中，焊缝成型好，工件变形小。

如果用5000系列铝镁合金，因为本组和金优点是强度高所以在焊接薄壁铝管时容易产生裂纹。大大影响焊接质量

我们自行车用铝合金，用到的是他的物理性能，包括：密度、熔点（合金一般没有固定的熔点，同一种合金，成分比例不同，熔点也不完全相同。只是一个熔点范围）导电率、导热率（这两点我们用的不多，这里就不多说了）以及平均线膨胀系数等。

就说6061、7005、7075这三种铝材吧

顺序是密度（20℃）“吨每立方米”、熔化温度范围“℃”、线膨胀系数“℃分之一”（只说20-100℃下的情况）

6061 2.70 582～652 0.0000236

7005 2.79 620～650 同上

7075 2.80 524～635 同上

密度和重量有关，这对我们公路车是比较重要的，熔化温度决定了加工难度。线膨胀系数决定了在使用过程中因温度变化产生的形变。

对于使用来说，重要的就是工艺性能了。包括抗蚀性能、切削性能、可焊性、强度（强度又分硬质材料和软质材料）等等。

抗蚀性能、切削性能、可焊性不好用具体数字来表示，用等级来说明吧。强度是可以表示的（通用标准，不绝对适用于自行车管材）。顺序是抗蚀性能、切削性能、可焊性、硬质材料强度“MPa”

6061 好 一般 好 316

7005 中 一般 良好 650左右（待查）

7075 中 良好 用现有的方法不能焊接 584

7075好于7005好于6061。下面说点用途吧：

6061合金是具有中等强度的材料，耐蚀性较好。作为热处理合金，有较高的强度，也有优良的冷加工性能，广泛应用于结构材料。比如，很多车架、车圈、把组用的6061铝材。

7005广泛应用的是挤压材料，用于制造即有高强度，又要高的断裂韧性的焊接结构。车架当中有太多太多的是用7005铝材了。

7075铝材可以说是超硬铝合金的代表，体育用品用7075铝材的有相当多。公路车超轻铝质把组基本上都用的是7075铝材。但是由于其焊接性能极差，没听说过有用7075铝材制造的车架。7075铝材更广泛的用于制造飞机结构及其他要求强度高，抗蚀性能强的高应力结构件。

简单说完了自行车常用铝材的大体性能，下面简单说一下关于铝材加工的热处理状态（不仅仅是退火，而是热处理状态）。

T1 热加工后自然时效冷却；

T2 高温热加工冷却后冷加工，然后再进行自然时效的状态；

T3 固溶处理后进行冷加工，然后自然时效的状态；

T4 固溶热处理和自然时效能达到充分稳定的状态；

T5 高温热处理加工冷却后再进行人工时效的状态；

T6 固溶热处理后人工时效状态；

T7 固溶热处理后再经过稳定化处理的状态；

T8 固溶热处理后冷加工再人工时效的状态；

T9 固溶热处理后人工时效，再经冷加工的状态；

T10 高温热加工冷却再加工及人工时效的状态。

以上仅仅是简单的分类，其热处理的详细分类还有太多太多。我不是学材料的，能理解的也就是上边的这些东西。说原创那比较自大了，很多东西是参考书本上的，脑子里没这么多资料。

铝合金T6处理是固溶处理加人工时效处理，不同成分的铝合金只要热处理是固溶处理加人工时效处理就可以称为T6处理，表明其热处理状态。

但具体的工工艺参数根据成分的不同而有所不同，如固溶温度和时效温度等。

6061的T6工艺是：

固溶处理温度530度,人工时效做成T6状态是板材160度,棒材以及80厚度以上的板材175度。

铝材6063和6061-T6性能说明

发布时间：2008-10-22 点击数：420

1、6063合金是铝镁硅为主要元素配制的合金，每一种元素均有一定范围的含量，镁的价格高。

2、6061-T6 叫航空硬铝,轻，强度高，生产成本高，所以贵.是6061航空铝合金的T6 硬化处理缩写，具有良好的可成型性、可焊接性、可机加工性和，同时具有中等强度，在退火后仍能维持较好的操作性. 典型用途 航空固定装置，卡车，塔式建筑，船，管道及其他需要有强度、可焊性和抗腐蚀性能的建筑上的应用的领域。 化学成分范围 0.4-0.8Si,

0.70Femax, 0.15-0.40Cu, 0.15Mnmax,0.80-1.20Mg, 0.04-0.35Cr, 0.25Znmax, 0.15Timax, 其他每种成分最高含量0.05，其他成分最大总含量0.15,余量为Al。

Re:铝材2024（LY19）和6061（LD30）的具体区别

- 铝布2008-03-10 20:22

首先要从成分上来进行区分啊

2024是Al－Cu系

6061是Al－Si系

然后才是性能，应用

Re:铝材2024（LY19）和6061（LD30）的具体区别

- doscn2008-03-10 20:27

6061 用于要求有一定强度、可焊性与抗蚀性高的各种工业结构性，如制造卡车、塔式建筑、船舶、电车、家具、机械零件、精密加工等用的管、棒、形材、板材

铝材2024（LY19）和6061（LD30）的具体区别

- lcx66032009-01-05 14:13

2024合金属于2XXX系铝—铜—镁铝合金，属于高强度硬铝合金，有T4和T6两种状态供货。而6061铝合金属于6XXX系铝—镁—硅—铜铝合金，属中等强度合金，变形能力比2024好，可采用分流模挤压空心型材，挤压抗力小挤压速度高，有T4、T5、T6三种状态，常用T5状态供货 因而操作工艺简单。2024合金主要用于工业结构，很少用于装饰。

6063-T5铝材，钢度达到14度

铝合金基本常识

--------------------------------------------------------------------------------

合集下载

6061铝合金

6061铝合金

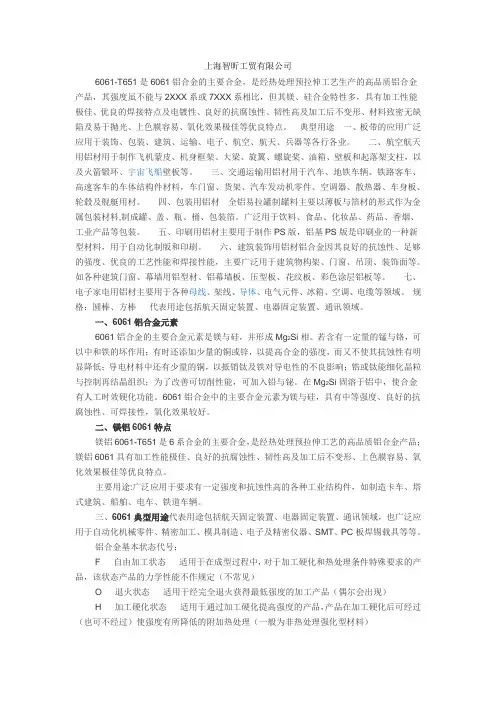

上海智昕工贸有限公司

6061-T651是6061铝合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。 典型用途 一、板带的应用广泛应用于装饰、包装、建筑、运输、电子、航空、航天、兵器等各行各业。 二、航空航天用铝材用于制作飞机蒙皮、机身框架、大梁、旋翼、螺旋桨、油箱、壁板和起落架支柱，以及火箭锻环、宇宙飞船壁板等。 三、交通运输用铝材用于汽车、地铁车辆、铁路客车、高速客车的车体结构件材料，车门窗、货架、汽车发动机零件、空调器、散热器、车身板、轮毂及舰艇用材。 四、包装用铝材 全铝易拉罐制罐料主要以薄板与箔材的形式作为金属包装材料,制成罐、盖、瓶、桶、包装箔。广泛用于饮料、食品、化妆品、药品、香烟、工业产品等包装。 五、印刷用铝材主要用于制作PS版，铝基PS版是印刷业的一种新型材料，用于自动化制版和印刷。 六、建筑装饰用铝材铝合金因其良好的抗蚀性、足够的强度、优良的工艺性能和焊接性能，主要广泛用于建筑物构架、门窗、吊顶、装饰面等。如各种建筑门窗、幕墙用铝型材、铝幕墙板、压型板、花纹板、彩色涂层铝板等。 七、电子家电用铝材主要用于各种母线、架线、导体、电气元件、冰箱、空调、电缆等领域。 规格：圆棒、方棒 代表用途包括航天固定装置、电器固定装置、通讯领域。

一、6061铝合金元素

6061铝合金的主要合金元素是镁与硅，并形成Mg2Si相。若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。在Mg2Si固溶于铝中，使合金有人工时效硬化功能。6061铝合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。

6系铝的成分

6系铝的成分

6系铝的成分

6系铝是指铝合金中含有镁和硅的系列合金。常见的6系铝合金有6061、6063、6082等。下面将从成分、特性和应用等方面对6系铝进行介绍。

一、成分

6系铝合金的主要成分是铝、镁和硅。其中，铝是主要成分，占比在90%以上；镁的含量一般在0.8%~1.2%之间；硅的含量在0.4%~0.8%之间。此外，还可能含有其他元素如铜、锰等，以提高合金的性能。

二、特性

1. 高强度：6系铝合金具有很高的强度，尤其是在经过热处理后，其强度更高，可以达到甚至超过一些钢材的强度。

2. 良好的耐腐蚀性：6系铝合金具有良好的耐腐蚀性，特别是对海水和大气中的腐蚀具有较好的抵抗能力。

3. 良好的加工性能：6系铝合金具有良好的加工性能，可以通过挤压、模压、铸造等工艺进行加工，制成各种形状的零件和构件。

4. 可焊接性好：6系铝合金具有良好的可焊接性，可以通过各种焊接方法进行连接和修复。

5. 密度低：6系铝合金的密度相对较低，约为铁的1/3，可以减轻结构的重量。

6. 耐高温性：6系铝合金具有较好的耐高温性能，能够在高温环境下保持较好的力学性能。

三、应用

1. 航空航天领域：由于6系铝合金具有高强度和良好的耐腐蚀性，被广泛应用于航空航天领域，制造飞机的结构件和零部件。

2. 汽车制造业：6系铝合金因其高强度和低密度的特点，被广泛应用于汽车制造业，制造车身、车架等零部件，以减轻车辆的重量，提高燃油经济性。

3. 建筑领域：6系铝合金具有良好的可加工性和耐腐蚀性，被广泛应用于建筑领域，制造门窗、阳台、幕墙等建筑构件。

4. 电子领域：6系铝合金因其导电性能好，被应用于电子领域，制造散热器、电池壳体等产品。

5. 运动器材：6系铝合金因其高强度和良好的耐腐蚀性，被应用于制造自行车、高尔夫球杆、登山杖等运动器材。

6. 其他领域：6系铝合金还被广泛应用于船舶制造、火车制造、化工设备制造等领域。

6系铝合金是一种含有镁和硅的铝合金。它具有高强度、良好的耐腐蚀性、良好的加工性能和可焊接性好等特性。因此，在航空航天、汽车制造、建筑、电子、运动器材等领域都有广泛的应用。随着科技的发展，6系铝合金在各个领域的应用将会更加广泛。

6061铝参数

6061铝参数

6061铝参数

6061铝是一种常见的铝合金材料，具有优异的机械性能和耐腐蚀性能。本文将从6061铝的组成、物理性能、机械性能、加工性能以及应用领域等多个方面进行介绍。

一、6061铝的组成

6061铝合金主要由铝、镁、硅和铜等元素组成。其中，铝是主要成分，占比在97.9%以上；镁的含量在0.8%-1.2%之间；硅的含量在0.4%-0.8%之间；铜的含量在0.15%-0.4%之间。这些元素的合理配比使得6061铝合金具有良好的综合性能。

二、6061铝的物理性能

6061铝的密度为2.7g/cm³，熔点为582℃，导热系数为167W/(m·K)，线膨胀系数为23.6×10^-6/℃。具有良好的导热性和热膨胀性，适用于制造散热器等热传导要求较高的产品。

三、6061铝的机械性能

6061铝合金具有优异的机械性能，抗拉强度为180-290 MPa，屈服强度为110-240 MPa，延伸率为10%-25%。在不同状态下，6061铝的机械性能也会有所差异，经过T6热处理后的6061铝合金具有更高的强度和硬度。

四、6061铝的加工性能

6061铝合金具有良好的可加工性，可通过压铸、挤压、铸造等工艺进行加工。在热轧状态下，6061铝的塑性较好，容易加工成型；在冷轧状态下，6061铝的强度和硬度会有所提高。

五、6061铝的耐腐蚀性能

6061铝合金具有良好的耐腐蚀性能，能够在大气中、淡水中以及一些化学介质中保持良好的稳定性。然而，在含有盐酸、硝酸等强腐蚀性介质中，6061铝合金会发生腐蚀。

六、6061铝的应用领域

由于6061铝具有优异的机械性能和耐腐蚀性能，广泛应用于航空航天、汽车制造、建筑工程、电子设备等领域。在航空航天领域，6061铝合金常用于制造飞机翼梁、机身结构等部件；在汽车制造领域，6061铝合金常用于制造车身、车架等部件；在建筑工程领域，6061铝合金常用于制造门窗、铝合金型材等；在电子设备领域，6061铝合金常用于制造电子外壳、散热器等。

6061铝合金成分含量表

6061铝合金成分含量表

6061铝合金成分含量表

6061铝合金是一种常用的铝合金材料，其成分含量如下：

铝（Al），余量。

硅（Si），0.4-0.8%。

铁（Fe），0-0.7%。

铜（Cu），0.15-0.4%。

锰（Mn），0-0.15%。

镁（Mg），0.8-1.2%。

铬（Cr），0.04-0.35%。

锌（Zn），0-0.25%。

钛（Ti），0-0.15%。

其他元素，0-0.15%。

这些成分的含量可以根据具体的生产标准和要求而有所不同，但以上是一般情况下6061铝合金的成分含量范围。这些成分的比例使得6061铝合金具有良好的强度、耐腐蚀性和加工性能，因此被广泛应用于航空航天、船舶制造、汽车制造、自行车框架、管道和其他领域。希望这些信息能够满足你的需求。
