- .jz* 小间距LED与DLP拼接大屏综合分析报告

1.关键要素说明：

小间距LED显示适用场景：明亮的环境，可供使用者短时间观看，不是持续24小时运作，播放图像及视频，信息只是作为演示用途。因此商业广告、大厅演示、演艺厅才是它真正的应用舞台。

DLP拼墙适用场景：环境光需要控制，使用者需长时间观看，可24小时不连续运作，播放信息计算机文字、图片、地图居多。因此安防、控制室场所、指挥大厅应用非它莫属。

小间距LED屏特点：

• 画质亮度高、色彩鲜艳：容易吸引注意。

• 不适合人眼长久凝视：亮度太高并有眩光亮点的问题，久看损伤视力。 . .

- .jz* • 坏点：整屏稳定性不高，LED数量百万等级，易有死灯。

•

花屏：整屏一致性不好，LED数量百万等级，组件衰减速率不一致。

• 颗粒感大：主动发光、点光源，不适合近距离观看。

• 计算机信息小字体显示失真：LED屏一般不是1:1显示，需做图像缩放，对小字体显示便会不清楚。

• 维护工程多：因坏点及花屏，常需定期停工做逐点校正，或坏点补修，售后维护本钱高

• 小间距LED质保期多为1年。

DLP拼墙特质：

• 适合长时间观看：投影像素是扩散光，没有眩光、画面柔和。

• 无花屏：建智能色彩，时时校正，画面保持一致。 . .

- .jz* • 无坏点：DMD出厂保证无坏点且组件寿命大于10万小时。

• 维护工程少：售后维护本钱低

• 一般厂家质保期为3年

2.详细的规格参数比拟说明：

序号 比照项 70英寸DLP屏 P1.4全彩LED屏 说明

1 单元分辨率及面积 分辨率：1920×1080

面积：1.35m2 分辨率：1920×1080

面积：7m2 DLP组合屏显示高清图像的路数更多 DLP略优

2 亮度/鲜艳度 265-630cd/m2 250-1200 cd/m2 LED优于DLP的优点，较高的亮度、明艳的色彩 LED略优

3 光源寿命 高亮模式60000小时〔约7年〕，节能模式50000小时〔约5.7年〕 DLP支持常年7X24小时开机，小间距LED长时间DLP略优 . .

- .jz* 80000小时〔约9.1年〕 在7X24小时的情况下工作，使用寿命更会大打折扣。

4 功耗 显示面积1.41平米的DLP单屏功耗为

200W〔正常模式〕

140W〔经济模式〕

290W〔明亮模式〕 显示面积1.41平米小间距LED显示屏的功耗

450W以上〔平均功耗〕

1400W以上〔峰值功耗〕 同样的显示面积小间距LED屏的功耗更高，按照全年24小时开机计算，DLP屏功耗(按最大功耗计算)：290*24*365*24/1000=60969.6度；同等显示面积小间距LED屏的功耗〔按平均功耗计算〕：300*33.78*365*24/1000=88DLP略优 . .

- .jz* 773.84，同等显示面积小间距一年多耗电27804.24度。假设全年每天开8小时，LED屏一年多耗电9268度

5 电子地图显示 分辨率高，电子地图可以清晰、多图层展示全市所有区县、乡镇、街道、建筑物等信息。支持任意缩放显示，中文详细显示建筑信息。 分辨率较低，只能显示电子地图的概况信息，无法整墙显示全市详细地图情况，电子地图显示信息量有限。 电子地图显示的信息量和屏幕的分辨率有直接关系，屏幕的分辨率越高显示的信息量越大，在4行14列70英寸DLP拼接屏同等面积下，DLP显示屏的显示的信息量是P1.4LED显示屏信息量的3倍以上。 DLP略优 . .

- .jz* 6 高清视频信号显示 单屏支持1080P高清信号显示，整墙可同时显示56路以上。 像素点间距较大，整墙显示高清信号路数有限，最多同时显示12路1080P高清信号. 高清信号显示是目前及以后的行业开展趋势，各种高清信号源会越来越多。小间距LED屏由于像素较大，在有限的显示面积，无法满足更多高清视频信号同时显示需求。 DLP略优

7 文字、图表信息显示 同时采用16*16点阵字，单个文字面积1.3×1.3=1.69 cm²。 同时采用16*16点阵字，显示单个文字面积需要3.07×3.07=9.42 cm²。 在显示文字信息时，DLP优势明显，显示文字图表信息量同样高于小间距LED显示屏，而且图像放大缩小更加灵活。 DLP略优 . .

- .jz* 8 拼缝及点距视觉效果 单元与单元间物理拼缝小于0.2mm。点距与屏幕尺寸相关，以70英寸为例，点距为0.978，像素开口率大 单元拼缝小于0.2mm，目前可成批生产的最小点距为1.4mm，像素开口率小，会产生摩尔纹 LED的模块拼缝小于点距，因此可获得无拼缝的观看效果，是目前拼接产品中唯一一款无拼缝产品。但是不宜近距离观看 LED略优

9 厚度 0.89m 56mm另需增加安装支架厚度及维护空间 LED产品最轻便的，厚度最薄的拼接产品，可充分保护用户的空间利用率 LED略优

10 应用场合 各类综合信息监控，尤其适合超大分辨率图像显示及对图像完整性有较高要求的场合 各类需要大规模显示的商业广告及会议场所 LED最大的应用特点就是需要大规模图像，远距离〔5米以上〕观看的场合， DLP略优 . .

- .jz* 11 拼接方式

拼接模块尺寸 显示单元拼接

50、60、67、72、80英寸 显示模块拼接

640mm*320mm LED所提供的小尺寸拼接单元可最大限度地满足各类尺寸的拼接要求 LED略优

12 抗震性和稳固性 DLP拼接可达8级抗震，拼接缝隙和平整度等不会随着使用时间变长而变形 LED显示屏采用模块化构造拼接，重量较轻。因此具有较好的抗震性。整体屏幕稳固性与单元安装支架密切有关。 DLP借助其自身的机械构造的特点可获得最正确的抗震及稳固性。LED框架采用铝合金一次浇铸成型技术，其抗震性及稳固性也很好。 DLP略优

13 散热方式 前方散热 前面板散热 在演示观摩时，一般距离屏幕较近，前面板散热，导致观看人员的舒适度DLP略优 . .

合集下载

乐华-小间距led、dlp、lcd无边框拼接大屏对比资料2017531

乐华-小间距led、dlp、lcd无边框拼接大屏对比资料2017531

1

LED小间距、DLP、LCD无边框液晶拼接大屏

三种显示屏对比

拼缝问题：

屏体与屏体之间大面积拼接之间的黑边分析

1 .LCD无边框拼接大屏完全没有黑边。

2 .DLP有拼缝。

3 .LED小间距显示技术还是有拼接痕迹。

显示效果：

从灰度、对比度、亮度、刷新率等指标考察：

1 .LCD无边框拼接大屏灰度、对比度、刷新率等指标非常之好，使用3-5年后，才会出现色衰。

2 .DLP背投融合技术显示效果最差（由投影的物理属性决定了灰度、对比度、刷新率等指标）,最长使用寿命3年。

3 .LED使用寿命10000多个小时，其显示技术灰度、对比度、刷新率等指标表现一般，虽然可以通过逐点校正解决光衰问题，但最大问题在于死灯/点距所带来的摩尔纹/高亮所带来的光源污染等，室内/外LED显示屏的死灯率的标准一般是3%。至I」6%。或者更高，小间距LED标准急需大幅提高，就拿P2.5规格的小间距LED显示屏为例,其每平方米共有16万个灯珠；实际间距2.5毫米水平的时候，每平方米则有160000万个灯珠,此时若按照LED死灯率“5%。坏点”的标准要2

求,LED显示屏的死灯个数为800个。

分辨率：

DLP:1920X10801366X768向下兼容

LCD：4K2K1920X1080向下兼容

LED小间距：1366X7681024X768向下兼容

成本问题:

在所有室内大屏幕显示解决方案中，成本最低的是LCD无边框拼接大屏。目前小间距LED显示与DLP背投拼接相比，难言孰高孰低，因不同点间距规格的小间距LED显示屏，成本差异较大，目前P1.9的显示屏每平米售价与DLP背投拼接相当，但考虑毛利率差异，成本甚至还要高于DLP拼接产品。对于实惠至上的行业用户来说，在满足应用需求的前提下，考虑综合性价比，LCD无边框拼接大屏未必是首选。

使用寿命：

LED小间距单从使用时间长短来看，LED显示技术拥有10000小时的使用寿命，因为室内应用中，LED显示亮度过高，光源污染严重，不推荐室内使用。

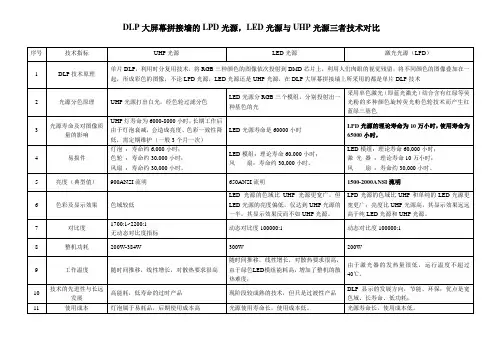

DLP大屏幕拼接墙的激光与LED光源及UHP光源的技术 对比

DLP大屏幕拼接墙的激光与LED光源及UHP光源的技术 对比

DLP大屏幕拼接墙的LPD光源，LED光源与UHP光源三者技术对比

序号 技术指标 UHP光源 LED光源 激光光源（LPD）

1 DLP技术原理 单片DLP，利用时分复用技术，将RGB三种颜色的图像依次投射到DMD芯片上，利用人们肉眼的视觉残留，将不同颜色的图像叠加在一起，形成彩色的图像，不论LPD光源，LED光源还是UHP光源，在DLP大屏幕拼接墙上所采用的都是单片DLP技术

2 光源分色原理 UHP光源打出白光，经色轮过滤分色 LED光源分RGB三个模组，分别投射出一种基色的光 采用单色激光（即蓝光激光）结合含有红绿等荧光粉的多种颜色旋转荧光粉色轮技术而产生红蓝绿三基色

3 光源寿命及对图像质量的影响 UHP灯寿命为6000-8000小时，长期工作后由于灯泡衰减，会造成亮度、色彩一致性降低，需定期维护（一般3个月一次） LED光源寿命是60000小时 LPD光源的理论寿命为10万小时，使用寿命为65000小时，

4 易损件 灯泡 ：寿命约6,000小时；

色轮 ：寿命约30,000小时；

风扇 ：寿命约30,000小时。 LED模组：理论寿命60,000小时；

风 扇：寿命约30,000小时。 LED模组：理论寿命60,000小时；

激 光 器 ：理论寿命10万小时；

风 扇 ：寿命约30,000小时。

5 亮度（典型值） 900ANSI流明 650ANSI流明 1500-2000ANSI流明

6 色彩及显示效果 色域较低 LED光源的色域比UHP光源更宽广，但LED光源的亮度偏低，仅达到UHP光源的一半，其显示效果反而不如UHP光源。 LPD光源的色域比UHP和单纯的LED光源更宽更广；亮度比UHP光源高，其显示效果远远高于纯LED光源和UHP光源。

7 对比度 1700:1~2200:1

无动态对比度指标 动态对比度100000:1 动态对比度100000:1

8 整机功耗 200W-384W 300W 200W

AR导航swot分析

AR导航swot分析

AR导航swot分析

S（strengths）优势

从AR产业链的角度出发，显示屏是最基础也是最重要的硬件设施，拥有更好的画质LED显示屏无疑可以显著提升VR产品的用户体验。

作为终端显示的载体，无论是从画面显示效果还是功能性，目前小间距LED屏都是终端显示产品里面效果最好的。小间距LED显示屏与传统LED全彩显示屏相比，其分辨率有了大幅提升，显示色彩也自然真实，与液晶拼接墙相比，具有无缝显示；与DLP拼接墙相比，外形更为灵活；可搭载触摸、3D、4K等潮流性的技术。

除此之外，相比其他终端显示产品，小间距LED产品能够实现大屏无缝拼接显示，可以给用户带来一种无与伦比的视觉体验。而对于AR产品而言，体验无疑是最重要的。未来随着AR技术产业的爆发，小间距LED显示技术将凭借其无拼缝、优秀的显示效果，必将呈现爆发式增长。

W（weaknesses）劣势

从AR市场的角度出发，未来AR的两个发展方向，一个是进入民用市场，进入家庭。一个是商用市场，商场展示、体验。

从市场来看，LED小间距相比液晶差距还是很大，按照目前灯珠的价格，如果采用P1.

0规格做一台40寸的LED小间距电视其成本差不多5万元人民币，而40寸的液晶电视市场售价才几千元。 简单来讲，60寸以下的市场液晶显示屏，完全可以取代小间距LED屏，60寸以下的市场小间距LED屏的成本太高。任何一款产品的普及都离不开价格的元素，未来小间距LED屏想要走的更远，其成本一定要降下来。

当然，若小间距LED产品仅仅只有成本这么一个问题也就好办了，那随着制造工艺的改善还能解决，但是小间距LED屏将面临的挑战却不仅仅如此。

事实上，目前对于小间距LED产品最大的难点就是还未形成标准化、规格化、制式化的一个统一的行业标准，各家LED产商都以自己的产品来定义行业标准。同样的一款LED产品每家企业的标准都不同，这种差异化导致目前市面上的LED产品存在很多劣质产品。再者，小间距LED显示屏的可靠性也亟待检验。

DID、LED、DLP、PDP、OLED

DID、LED、DLP、PDP、OLED

DID、LED、DLP、PDP、OLED

LCD

LCD 即液晶显示器，它包括了TFT,UFB,TFD,STN等类型的液晶显示屏。其构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

LCD的特点是：

显示质量高。由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，因此，液晶显示器画质高而且绝对不会闪烁。而且不会出现任何的几何失真，线性失真。

没有电磁辐射。液晶显示器采用了严格的密封技术将来自驱动电路的少量电磁波封闭在显示器中。

可视面积大。液晶显示器的可视面积跟它的对角线尺寸相同。

功率消耗小。液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，耗电量较小。

OLED

OLED，即有机发光二极管又称为有机电激光显示（Organic

Electroluminesence Display, OELD）。OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。

OLED的基本结构是由一而透明具半导体特性之铟锡氧化物（ITO），与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。整个结构层中包括了：空穴传输层（HTL）、发光层（EL）与电子传输层（ETL）。当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红、绿和蓝RGB三原色，构成基本色彩。

OLED的优点如下：

1、厚度可以小于1毫米，仅为LCD屏幕的1/3，并且重量也更轻； 2、固态机构，没有液体物质，因此抗震性能更好，不怕摔；

3、几乎没有可视角度的问题，即使在很大的视角下观看，画面仍然不失真；

4、响应时间是LCD的千分之一，显示运动画面绝对不会有拖影的现象；

5、低温特性好，在零下40度时仍能正常显示，而LCD则无法做到；
