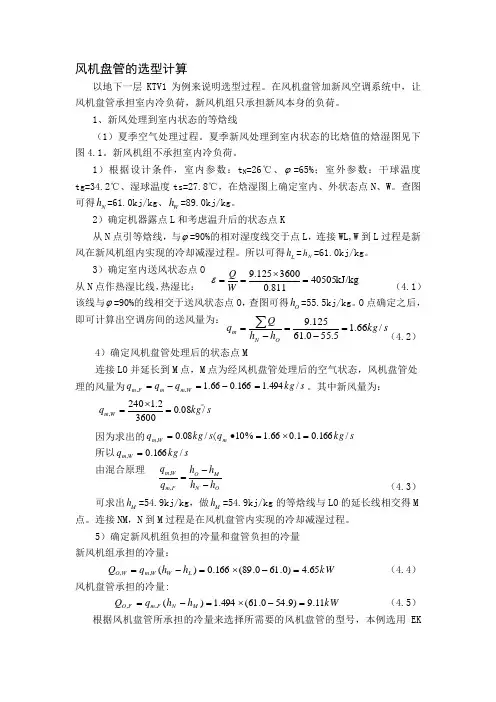

风机盘管的选型计算
以地下一层KTV1为例来说明选型过程。在风机盘管加新风空调系统中，让风机盘管承担室内冷负荷，新风机组只承担新风本身的负荷。
1、新风处理到室内状态的等焓线
（1）夏季空气处理过程。夏季新风处理到室内状态的比焓值的焓湿图见下图4.1。新风机组不承担室内冷负荷。
1）根据设计条件，室内参数：tN=26℃、=65%；室外参数：干球温度tg=34.2℃、湿球温度ts=27.8℃，在焓湿图上确定室内、外状态点N、W。查图可得Nh=61.0kj/kg、Wh=89.0kj/kg。
2）确定机器露点L和考虑温升后的状态点K
从N点引等焓线，与=90%的相对湿度线交于点L，连接WL,W到L过程是新风在新风机组内实现的冷却减湿过程。所以可得Lh=Nh=61.0kj/kg。
3）确定室内送风状态点O
从N点作热湿比线，热湿比： （4.1）
该线与=90%的线相交于送风状态点O，查图可得Oh=55.5kj/kg。O点确定之后，即可计算出空调房间的送风量为：
（4.2）
4）确定风机盘管处理后的状态点M
连接LO并延长到M点，M点为经风机盘管处理后的空气状态，风机盘管处理的风量为skgqqqWmmFm/494.1166.066.1,,。其中新风量为：
。
因为求出的skgqskgqmWm/166.01.066.1%10/08.0,•
所以skgqWm/166.0,
由混合原理
（4.3）
可求出Mh=54.9kj/kg，做Mh=54.9kj/kg的等焓线与LO的延长线相交得M点。连接NM，N到M过程是在风机盘管内实现的冷却减湿过程。
5）确定新风机组负担的冷量和盘管负担的冷量
新风机组承担的冷量：
kWhhqQLWWmWO65.4)0.610.89(166.0)(,, （4.4）
7种空气处理过程
空气处理过程是指对空气进行加热、冷却、除湿、加湿等处理，以达到舒适、健康、节能等目的的过程。以下是 7 种常见的空气处理过程：
1. 加热：通过加热器将空气加热到所需的温度。这通常用于冬季供暖，以提高室内温度。
2. 冷却：通过空调器或制冷机将空气冷却到所需的温度。这通常用于夏季制冷，以降低室内温度。
3. 除湿：通过除湿器或空调的除湿功能将空气中的水分去除，以降低空气湿度。这通常用于潮湿的环境或需要控制湿度的场所，如档案室、电子设备房等。
4. 加湿：通过加湿器或喷雾器将水分添加到空气中，以提高空气湿度。这通常用于干燥的环境或需要增加湿度的场所，如医院、剧院等。
5. 换气：通过通风系统将室内外空气进行交换，以保持室内空气的新鲜。这通常用于需要排除污浊空气或补充新鲜空气的场所，如办公室、商场等。
6. 空气净化：通过空气净化器或过滤器去除空气中的颗粒物、污染物和有害气体，以提高空气质量。这对于过敏体质者、呼吸道疾病患者或需要净化空气的场所非常重要。
7. 调节风速：通过风扇或空调的风速调节功能，调整空气流动速度，以满足不同的舒适需求。这可以根据个人喜好或环境要求进行调整。
这些空气处理过程可以单独或组合使用，以满足不同的舒适和健康需求。在实际应用中，可以根据具体情况选择合适的空气处理设备和方法。
1 第一章 湿空气的物理性质及其焓湿图
教学目的：
1. 理解并掌握有关湿空气及描述其物理性质的概念：压力、温度、含湿量、相对湿度、密度（比容）。
2. 掌握湿空气焓湿图的组成，掌握其绘制方法。
3. 掌握湿球温度和露点温度的概念和物理意义。
4. 熟练掌握焓湿图的应用方法：确定空气状态，空气状态变化过程线，空气的各种处理过程在i—d图上的表示，两种状态空气混合过程。
5. 了解空气状态参数的计算法。
重点：湿空气物理性质的描述，焓-湿图的组成，应用其确定空气状态，空气状态变化过程线，空气的各种处理过程在i—d图上的表示，两种状态空气混合过程。
难点：应用焓-湿图确定空气状态，空气状态变化过程线，空气的各种处理过程在i—d图上的表示，两种状态空气混合过程。
第一节 湿空气的物理性质
一、 基本概念
１、大气的组成成分：水蒸气、氧气、二氧化碳等。
２、干空气：由各种气体成分组成，空调中视为稳定的混合物。
３、湿空气：由干空气和一定量的水蒸气组成，空调工程中称其为湿空气。
二、理论基础
湿空气中水蒸气含量虽少，但它决定了空气环境的干燥和潮湿程度，且影响着湿空气的物理性质。因此研究湿空气中水蒸气含量的调节是空气调节中的主要任务
2 之一。
三、状态参数
在常温常压下，湿空气可视为理想气体。可以用理想气体状态方程描述其状态参数。
1、湿空气的压力B
湿空气的压力即大气压力，B＝Pg＋Pq (Pa)
2、湿空气的密度
＝g＋q＝Pg/RT＋Pq /RT
＝0.003484B/T-0.00134Pq /T
一般取 =1.2Kg/m3
3、湿空气的含湿量d
湿空气中的水蒸气密度与干空气密度之比称为湿空气的含湿量。
d＝q/g=0.622Pq /Pg=0.622Pq /(B-Pq) (Kg/Kga)
4、相对湿度
空气处理过程及处理方法 空气处理过程 处理设备 处理方法 1、减焓降温减湿 （冷却干燥） 喷水室 用低于空气露点温度的水喷淋 表面冷却器 用低于空气露点温度的水或蒸发温度 低于空气露点温度的制冷剂通过冷却器 2、减焓等湿冷却 （等湿冷却） 喷水室 用等于或稍低于空气露点温度的水喷淋 表面冷却器 用水的平均温度或制冷剂蒸发温度 低于空气露点温度的水或制冷剂通过冷却器 3、减焓加湿冷却 （加湿冷却） 喷水室 用低于湿球温度，高于空气露点的水喷淋 4、等焓加湿冷却 （绝热加湿） 喷水室 用循环水喷淋（水温等于空气湿球温度） 喷雾设备 用压缩空气或电动喷雾机向空气中喷入常温的水雾 5、增焓加湿降温 喷水室 用低于空气干球温度，高于空气湿球的水喷淋 6、增焓加湿等温 （等温加湿） 喷水室 用等于空气温度的水喷淋 喷水蒸汽装置 喷低压饱和蒸汽或用电极、电热式加湿器加湿空气 7、增焓加湿升温 喷水室 用高于空气温度的水喷淋 8、增焓等湿升温 （等湿加热） 空气加热器 用各种热煤（蒸汽、热水）的加热器或点加热器加热 9、等焓降湿升温 固体吸湿装置 用硅胶吸湿 10、减焓降湿升温 （升温降湿） 液体吸湿装置 用高于空气温度的盐水溶液喷淋或以温度等于空气初温的少量溶液与空气接触 11、减焓降湿等温 （等温降湿） 液体吸湿装置 用等于空气初温的大量溶液喷淋 12、减焓降湿降温 （降温降湿） 液体吸湿装置 用低于空气终温的适量溶液喷淋或与空气接触
