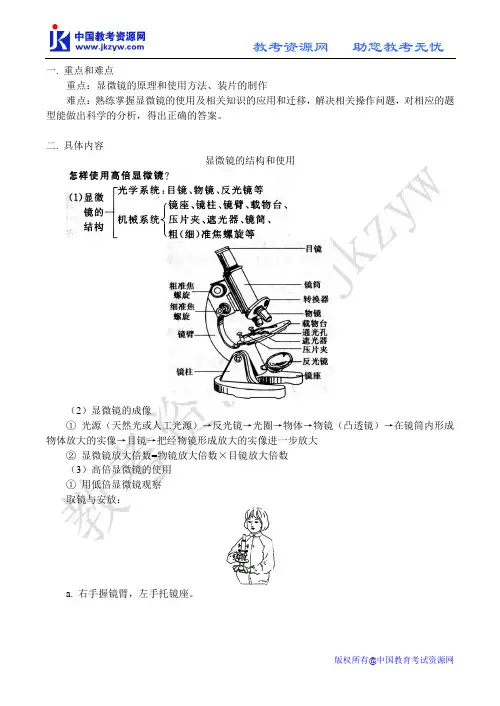

显微镜的结构及使用

教考资源网 助您教考无忧

版权所有@中国教育考试资源网 一. 重点和难点

重点：显微镜的原理和使用方法、装片的制作

难点：熟练掌握显微镜的使用及相关知识的应用和迁移，解决相关操作问题，对相应的题型能做出科学的分析，得出正确的答案。

二. 具体内容

显微镜的结构和使用

（2）显微镜的成像

① 光源（天然光或人工光源）→反光镜→光圈→物体→物镜（凸透镜）→在镜筒内形成物体放大的实像→目镜→把经物镜形成放大的实像进一步放大

② 显微镜放大倍数=物镜放大倍数×目镜放大倍数

（3）高倍显微镜的使用

① 用低倍显微镜观察

取镜与安放：

a. 右手握镜臂，左手托镜座。 教考资源网 助您教考无忧

版权所有@中国教育考试资源网

b. 显微镜放在实验台的前方稍偏左。

对光 ：

a. 转动转换器，使低倍物镜对准通光孔。

b. 选一较大的光圈对准通光孔，左眼注视目境，转动反光镜，使光线通过通光孔反射到镜筒内，通过目镜，可能看到自亮的视野。

低倍镜观察：

a. 把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。

b. 转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（此时实验者的眼睛应当看物镜镜头与标本之间，以免物镜与标本相撞）。

c. 左眼看目镜内，同时反向缓缓转动粗准焦螺旋，使镜筒上升，直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物像更加清晰。

② 高倍镜观察

a. 移动装片，在低倍镜下使需要放大观察的部分移动到视野中央。

b. 转动转换器，移走低倍物镜，转换为高倍物镜。

c. 调节光圈，使视野亮度适宜。

d. 缓缓调节细准焦螺旋，使物像清晰

③ 注意事项 教考资源网 助您教考无忧

版权所有@中国教育考试资源网 a. 使用显微镜一定要严格按照取镜→安放→对光→压片→观察的程序进行。

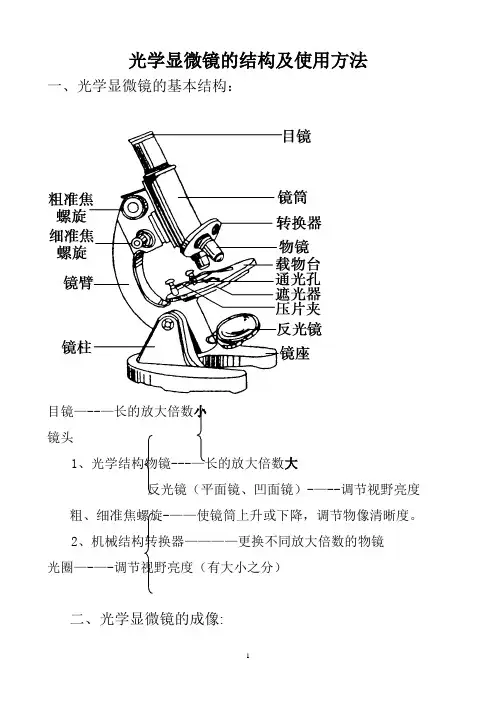

1 光学显微镜的结构及使用方法

一、光学显微镜的基本结构：

目镜—--—长的放大倍数小

镜头

1、光学结构物镜---—长的放大倍数大

反光镜（平面镜、凹面镜）-—--调节视野亮度

粗、细准焦螺旋-——使镜筒上升或下降，调节物像清晰度。

2、机械结构转换器————更换不同放大倍数的物镜

光圈—-—-调节视野亮度（有大小之分）

二、光学显微镜的成像: 2 1、倒立的虚像。

2、放大倍数实质是指放大物体的长度或宽度。

3、放大倍数的计算：物镜放大倍数×目镜放大倍数。

三、光学显微镜的一般使用方法：

1、取镜与安放:

2、对光：

①转到转换器，使低倍物镜对准通光孔。

②选较大的光圈对准通光孔,左眼注视目镜，转动反光镜,直到看到白亮的视野。

3、低倍镜的观察:

①把所要观察的玻片标本放在载物台上，用压片夹压住,标本要正对通光孔的中心。

②转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（此时实验者应该在侧面看物镜与玻片，避免相撞）。

③左眼看目镜内,同时反向缓缓转动粗准焦螺旋使镜筒上升,直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物像更加清晰。

4、高倍镜的观察:

①低倍镜换高倍镜的一般步骤是怎样的？

②低倍镜换上高倍镜后物镜与玻片的距离有何变化？视野的亮度、大小有何变化？观察到的细胞体积、细胞数目有何变化？

③如果在视野中发现有污点，则污点的位置可能在什么部件上？如何来判断污点所在的位置？

1

电子显微镜结构及基本使用方法

电子显微镜的结构及操作方法；使用高倍镜观察几种细胞；比较不同细胞的异同点；

运用制作临时装片的方法

【本节聚焦】

使用高倍镜观察洋葱表皮细胞

【学法建议】

观察，动手操作，认识使用显微镜

【新课导学】

知识回顾：

生命活动的基本层次包括哪些？

探究新知：

导：上节课我们学习到了细胞是生命活动结构和功能的最基本单位，那么同学们是否知道我们如果想观察细胞的话，应该用什么工具呢？

答：初中的时候我们用低倍光学显微镜观察细胞的，现在，让我们尝试用电子来观察多种类的细胞。

基本内容：

一．展示显微镜，学生回顾基本的结构 （学生课堂讨论，教师总结）

对照图片，认清基本结构，并总结。

目镜----长放大倍数 小

镜 头

2 物镜----长放大倍数 大 （学生观察镜头，并总结）

光学结构

平面镜----调 暗 视野

反光镜

凹面镜----调 亮 视野 （学生亲自操作，总结）

准焦螺旋----使镜筒上升或下降

（有粗细之分）

机械结构 转换器----更换物镜

光圈----调节视野亮度

（有大小之分）

注：本校显微镜采用非自然光源，所以没有反光镜，而是供电光源，压片夹有螺旋调节，同学们象不像感受一下

答：想。那下面我们就来看看细胞吧。

二．用显微镜观察物象

给出永久性装片，让学生利用显微镜观察，并分成小组讨论，总结基本的操作方法。

基本操作步骤：

1.用低倍物镜观察

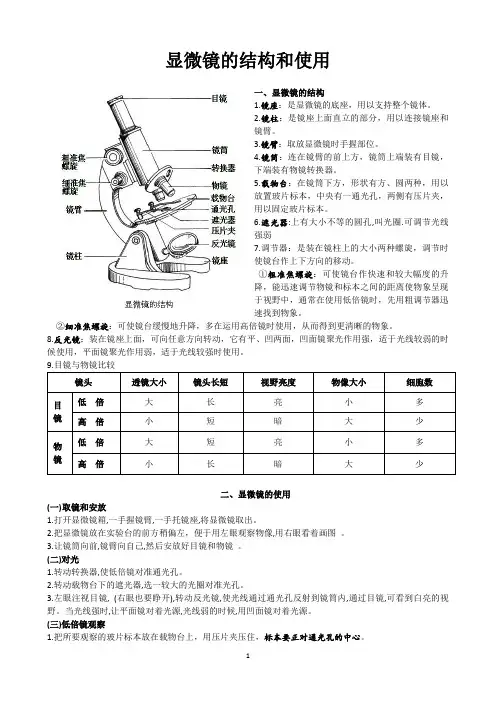

1 显微镜的结构和使用

一、显微镜的结构

1.镜座：是显微镜的底座，用以支持整个镜体。

2.镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。

3.镜臂：取放显微镜时手握部位。

4.镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

5.载物台：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，两侧有压片夹，用以固定玻片标本。

6.遮光器:上有大小不等的圆孔,叫光圈.可调节光线强弱

7.调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。

①粗准焦螺旋：可使镜台作快速和较大幅度的升降，能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。

②细准焦螺旋：可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象。

8.反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。

9.目镜与物镜比较

镜头 透镜大小 镜头长短 视野亮度 物像大小 细胞数

目

镜 低 倍 大 长 亮 小 多

高 倍 小 短 暗 大 少

物

镜 低 倍 大 短 亮 小 多

高 倍 小 长 暗 大 少

二、显微镜的使用

(一) 取镜和安放

1.打开显微镜箱,一手握镜臂,一手托镜座,将显微镜取出。

2.把显微镜放在实验台的前方稍偏左，便于用左眼观察物像,用右眼看着画图 。

3.让镜筒向前,镜臂向自己,然后安放好目镜和物镜 。

(二)对光

1.转动转换器,使低倍镜对准通光孔。

2.转动载物台下的遮光器,选一较大的光圈对准光孔。

3.左眼注视目镜, (右眼也要睁开),转动反光镜,使光线通过通光孔反射到镜筒内,通过目镜,可看到白亮的视野。当光线强时,让平面镜对着光源,光线弱的时候,用凹面镜对着光源。

(三)低倍镜观察

1.把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。 2 2.眼睛从侧边看着物镜头和标本之间，转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
