显微镜的结构与使用

1

电子显微镜结构及基本使用方法

电子显微镜的结构及操作方法；使用高倍镜观察几种细胞；比较不同细胞的异同点；

运用制作临时装片的方法

【本节聚焦】

使用高倍镜观察洋葱表皮细胞

【学法建议】

观察，动手操作，认识使用显微镜

【新课导学】

知识回顾：

生命活动的基本层次包括哪些？

探究新知：

导：上节课我们学习到了细胞是生命活动结构和功能的最基本单位，那么同学们是否知道我们如果想观察细胞的话，应该用什么工具呢？

答：初中的时候我们用低倍光学显微镜观察细胞的，现在，让我们尝试用电子来观察多种类的细胞。

基本内容：

一．展示显微镜，学生回顾基本的结构 （学生课堂讨论，教师总结）

对照图片，认清基本结构，并总结。

目镜----长放大倍数 小

镜 头

2 物镜----长放大倍数 大 （学生观察镜头，并总结）

光学结构

平面镜----调 暗 视野

反光镜

凹面镜----调 亮 视野 （学生亲自操作，总结）

准焦螺旋----使镜筒上升或下降

（有粗细之分）

机械结构 转换器----更换物镜

光圈----调节视野亮度

（有大小之分）

注：本校显微镜采用非自然光源，所以没有反光镜，而是供电光源，压片夹有螺旋调节，同学们象不像感受一下

答：想。那下面我们就来看看细胞吧。

二．用显微镜观察物象

给出永久性装片，让学生利用显微镜观察，并分成小组讨论，总结基本的操作方法。

基本操作步骤：

1.用低倍物镜观察

1 光学显微镜的结构及使用方法

一、光学显微镜的基本结构：

目镜—--—长的放大倍数小

镜头

1、光学结构物镜---—长的放大倍数大

反光镜（平面镜、凹面镜）-—--调节视野亮度

粗、细准焦螺旋-——使镜筒上升或下降，调节物像清晰度。

2、机械结构转换器————更换不同放大倍数的物镜

光圈—-—-调节视野亮度（有大小之分）

二、光学显微镜的成像: 2 1、倒立的虚像。

2、放大倍数实质是指放大物体的长度或宽度。

3、放大倍数的计算：物镜放大倍数×目镜放大倍数。

三、光学显微镜的一般使用方法：

1、取镜与安放:

2、对光：

①转到转换器，使低倍物镜对准通光孔。

②选较大的光圈对准通光孔,左眼注视目镜，转动反光镜,直到看到白亮的视野。

3、低倍镜的观察:

①把所要观察的玻片标本放在载物台上，用压片夹压住,标本要正对通光孔的中心。

②转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（此时实验者应该在侧面看物镜与玻片，避免相撞）。

③左眼看目镜内,同时反向缓缓转动粗准焦螺旋使镜筒上升,直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物像更加清晰。

4、高倍镜的观察:

①低倍镜换高倍镜的一般步骤是怎样的？

②低倍镜换上高倍镜后物镜与玻片的距离有何变化？视野的亮度、大小有何变化？观察到的细胞体积、细胞数目有何变化？

③如果在视野中发现有污点，则污点的位置可能在什么部件上？如何来判断污点所在的位置？

教考资源网 助您教考无忧

版权所有@中国教育考试资源网 一. 重点和难点

重点：显微镜的原理和使用方法、装片的制作

难点：熟练掌握显微镜的使用及相关知识的应用和迁移，解决相关操作问题，对相应的题型能做出科学的分析，得出正确的答案。

二. 具体内容

显微镜的结构和使用

（2）显微镜的成像

① 光源（天然光或人工光源）→反光镜→光圈→物体→物镜（凸透镜）→在镜筒内形成物体放大的实像→目镜→把经物镜形成放大的实像进一步放大

② 显微镜放大倍数=物镜放大倍数×目镜放大倍数

（3）高倍显微镜的使用

① 用低倍显微镜观察

取镜与安放：

a. 右手握镜臂，左手托镜座。 教考资源网 助您教考无忧

版权所有@中国教育考试资源网

b. 显微镜放在实验台的前方稍偏左。

对光 ：

a. 转动转换器，使低倍物镜对准通光孔。

b. 选一较大的光圈对准通光孔，左眼注视目境，转动反光镜，使光线通过通光孔反射到镜筒内，通过目镜，可能看到自亮的视野。

低倍镜观察：

a. 把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。

b. 转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（此时实验者的眼睛应当看物镜镜头与标本之间，以免物镜与标本相撞）。

c. 左眼看目镜内，同时反向缓缓转动粗准焦螺旋，使镜筒上升，直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物像更加清晰。

② 高倍镜观察

a. 移动装片，在低倍镜下使需要放大观察的部分移动到视野中央。

b. 转动转换器，移走低倍物镜，转换为高倍物镜。

c. 调节光圈，使视野亮度适宜。

d. 缓缓调节细准焦螺旋，使物像清晰

③ 注意事项 教考资源网 助您教考无忧

版权所有@中国教育考试资源网 a. 使用显微镜一定要严格按照取镜→安放→对光→压片→观察的程序进行。

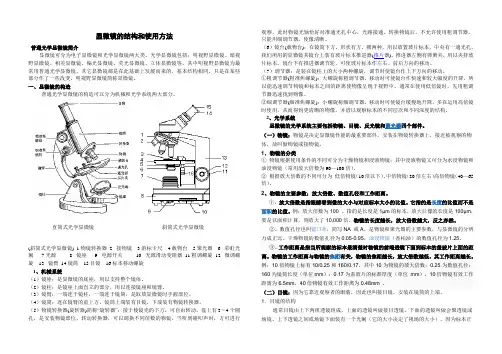

显微镜的结构和使用方法

普通光学显微镜简介

显微镜可分为电子显微镜和光学显微镜两大类。光学显微镜包括：明视野显微镜、暗视野显微镜、相差显微镜、偏光显微镜、荧光显微镜、立体显微镜等。其中明视野显微镜为最常用普通光学显微镜，其它显微镜都是在此基础上发展而来的，基本结构相同，只是在某些部分作了一些改变。明视野显微镜简称显微镜。

一、显微镜的构造

普通光学显微镜的构造可以分为机械和光学系统两大部分。

(斜筒式光学显微镜) 1.物镜转换器 2. 接物镜 3.游标卡尺 4.载物台 5.聚光器 6. 彩虹光阑 7.光源 8. 镜座 9. 电源开关 10. 光源滑动变阻器11.粗调螺旋 12. 微调螺旋 13. 镜臂 14.镜筒 15.目镜 16.标本移动螺旋

1、机械系统

（1）镜座：是显微镜的底座，用以支持整个镜体。

（2）镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。

（3）镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

（4）镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

（5）物镜转换器(旋转器)简称“旋转器”：接于棱镜壳的下方，可自由转动，盘上有3－4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。转换物镜后，不允许使用粗调节器，只能用细调节器，使像清晰。

（6）镜台(载物台)：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器(推片器)，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。

（7）调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。

①粗调节器(粗准焦螺旋)：大螺旋称粗调节器，移动时可使镜台作快速和较大幅度的升降，所以能迅速调节物镜和标本之间的距离使物像呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物像。
