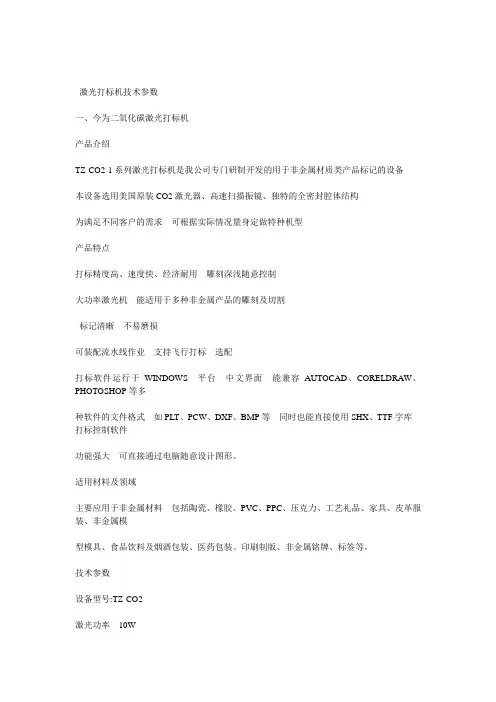

激光打标机技术参数
一、今为二氧化碳激光打标机
产品介绍
TZ-CO2-1系列激光打标机是我公司专门研制开发的用于非金属材质类产品标记的设备
本设备选用美国原装CO2激光器、高速扫描振镜、独特的全密封腔体结构
为满足不同客户的需求可根据实际情况量身定做特种机型
产品特点
打标精度高、速度快、经济耐用雕刻深浅随意控制
大功率激光机能适用于多种非金属产品的雕刻及切割
标记清晰不易磨损
可装配流水线作业支持飞行打标选配
打标软件运行于WINDOWS 平台中文界面能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等多
种软件的文件格式如PLT、PCW、DXF、BMP等同时也能直接使用SHX、TTF字库打标控制软件
功能强大可直接通过电脑随意设计图形。
适用材料及领域
主要应用于非金属材料包括陶瓷、橡胶、PVC、PPC、压克力、工艺礼品、家具、皮革服装、非金属模
型模具、食品饮料及烟酒包装、医药包装、印刷制版、非金属铭牌、标签等。
技术参数
设备型号:TZ-CO2
激光功率10W 激光波长10640nm
标准打标范围110×110mm
选配打标范围150×150/300×300/500×500mm
雕刻深度≤3mm视材料可调
标刻速度≤7000mm/s
最小线宽0.015mm
最小字符0.3mm
重复精度±0.001mm
整机耗电功率≤0.5KW
电力需求220V/50Hz/10A
跟随打标效果
二TZ-CO2-2小型二氧化碳激光打标机图片
技术参数、应用材料及领域参照TZ-CO2-1其产品体积更小更容易携带。
打标样品图片
三、TZ-GX图片
产品介绍
光纤激光打标机是我公司运用现今世界上最先进的激光技术研制而成的新一代激光打标机设备
采用光纤激光器输出激光通过高速扫描振镜系统实现打标功能
12 750 mm15 000 mm6250 mm7700 mm2400 mm2400 mm长度宽度高度技术参数ByAutonom
长度宽度高度
ByAutonom 3015ByAutonom 4020x = 3000 mmy = 1500 mmx = 4000 mmy = 2000 mmx = 3048 mm/120 in y = 1524 mm/ 60 inz = 80 mm/ 3,2 inx = 4090 mm/160 in y = 2060 mm/ 80 inz = 80 mm/ 3,2 in120 m/min120 m/min169 m/min169 m/min30 m/s230 m/s20,1 mm0,1 mm0,05 mm0,05 mm± 0,5 mm± 0,5 mm890 kg1580 kg15 000 kg24 500 kg
4400 W6000 W10,6 μm10,6 μm1–2500 Hz1–2500 Hz25 mm25 mm20 mm25 mm12 mm15 mm51 kW78 kW
ByAutonom 3015 技术参数/1403chs/© Copyright Bystronic 2014激光切割设备板材额定尺寸切割范围X、Y 轴最大定位速度X-Y 轴联动最大定位速度最大轴向加速度M 轴平均双向定位精度*R 轴双向重复定位精度*寻边精度最大工件重量机床自重**地基按照安装平面图，标准钢筋混凝土工业地板切割头5", 7.5" 和 9" (ByLaser 6000)切割气体消耗取决于加工材料操作终端带 21" 触摸屏、键盘和手动操作装置驱动器DVD-RW, USB 2.0网络连接RJ45 接口 10/100 Mbit/sByVision (技术规格请见单独的数据手册)标准
激光器ByLaser 4400ByLaser 6000功率波长偏振圆偏振圆偏振脉冲频率最大板材厚度***碳钢不锈钢铝整套设备耗电量***** 根据 ISO 230-2:2006(E)** 带除尘装置和冷却装置的整套设备*** 为了达到最大切割厚度，必须满足以下条件： – 激光切割设备处于最佳保养和调整状态 – 材料必须达到 Bystronic (百超) 要求的质量标准 (激光材料)**** 带除尘装置和冷却装置的整套设备

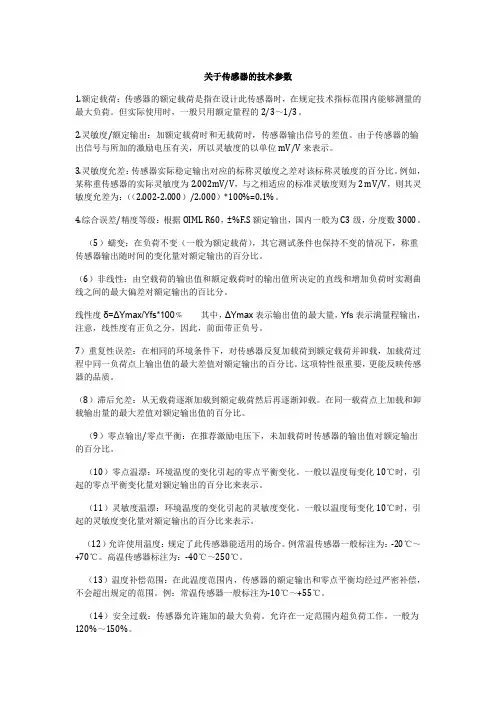

关于传感器的技术参数
1.额定载荷：传感器的额定载荷是指在设计此传感器时，在规定技术指标范围内能够测量的最大负荷。但实际使用时，一般只用额定量程的2/3～1/3。
2.灵敏度/额定输出：加额定载荷时和无载荷时，传感器输出信号的差值。由于传感器的输出信号与所加的激励电压有关，所以灵敏度的以单位mV/V来表示。
3.灵敏度允差：传感器实际稳定输出对应的标称灵敏度之差对该标称灵敏度的百分比。例如，某称重传感器的实际灵敏度为2.002mV/V，与之相适应的标准灵敏度则为2 mV/V，则其灵敏度允差为：（（2.002-2.000）/2.000）*100%=0.1%。
4.综合误差/精度等级：根据OIML R60，±%F.S额定输出，国内一般为C3级，分度数3000。
（5）蠕变：在负荷不变（一般为额定载荷），其它测试条件也保持不变的情况下，称重传感器输出随时间的变化量对额定输出的百分比。
（6）非线性：由空载荷的输出值和额定载荷时的输出值所决定的直线和增加负荷时实测曲线之间的最大偏差对额定输出的百比分。
线性度δ=ΔYmax/Yfs*100﹪ 其中，ΔYmax表示输出值的最大量，Yfs表示满量程输出，注意，线性度有正负之分，因此，前面带正负号。
7）重复性误差：在相同的环境条件下，对传感器反复加载荷到额定载荷并卸载，加载荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。这项特性很重要，更能反映传感器的品质。
（8）滞后允差：从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。
（9）零点输出/零点平衡：在推荐激励电压下，未加载荷时传感器的输出值对额定输出的百分比。
（10）零点温漂：环境温度的变化引起的零点平衡变化。一般以温度每变化10℃时，引起的零点平衡变化量对额定输出的百分比来表示。
（11）灵敏度温漂：环境温度的变化引起的灵敏度变化。一般以温度每变化10℃时，引起的灵敏度变化量对额定输出的百分比来表示。
实用标准文案

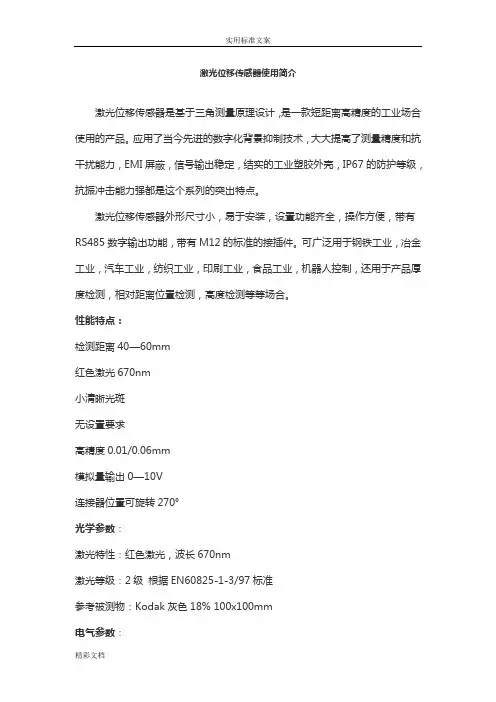

精彩文档 激光位移传感器使用简介
激光位移传感器是基于三角测量原理设计，是一款短距离高精度的工业场合使用的产品。应用了当今先进的数字化背景抑制技术，大大提高了测量精度和抗干扰能力，EMI屏蔽，信号输出稳定，结实的工业塑胶外壳，IP67的防护等级，抗振冲击能力强都是这个系列的突出特点。
激光位移传感器外形尺寸小，易于安装，设置功能齐全，操作方便，带有RS485数字输出功能，带有M12的标准的接插件。可广泛用于钢铁工业，冶金工业，汽车工业，纺织工业，印刷工业，食品工业，机器人控制，还用于产品厚度检测，相对距离位置检测，高度检测等等场合。
性能特点：
检测距离40—60mm
红色激光670nm
小清晰光斑
无设置要求
高精度0.01/0.06mm
模拟量输出0—10V
连接器位置可旋转270°
光学参数：
激光特性：红色激光，波长670nm
激光等级：2级 根据EN60825-1-3/97标准
参考被测物：Kodak灰色18% 100x100mm
电气参数： 实用标准文案
精彩文档 工作电压：18...28V DC
电流损耗无负载：<35mA@24V DC
负载电流: <200mA
输出信号：模拟量
电压0…10V 最大3mA
分辨率：7μm，20μm，40μm，80μm
线性度：<1%MBE
显示：污染状态 LED红色
运行 LED绿色
温漂：10μm/K
短路保护：有
反极性保护：有
超载保护：有
机械参数
外壳材料：ABS抗冲击
窗口 PMMA;
LED窗口 聚碳酸酯
外形尺寸：50x50x17mm
接线方式：M12x1接插件、4针
使用寿命：50000小时
产品重量：40g
配件：可选保护壳 实用标准文案
精彩文档 低温工作加热器
高温环境降温配件
环境参数
环境光源：EN60947-5-2
EMC: EN60947-5-2
工作温度：0...50℃
保存温度：-10...60℃
