激光传感器参数

传感器设计——激光位移传感器背景介绍随着21世纪的到来，人们开始进入了以知识经济为特征的信息时代。此时各国航空航天、船舶等军事领域，及工业控制和农业现代化的不断发展，对位移传感器的需求量也不断上升，同时要求位移传感器不断地进行技术革新，不断地有新技术、新材料的运用，用以满足不同场合、不同环境条件的需求。其中激光位移传感器等作为工业自动化技术工具的自动化仪表及装置正向数字化、智能化、网络化发展。激光器作为一种新型光源，与普通光源有显著的不同。它利用受激发射原理和激光腔的滤波效应，使所发光波具有一系列新的特点同时，目前的激光检测技术可实现高精度、高效率、非接触在线检测。在科学研究、工业生产、空间技术、国防等领域得到了广泛应用，是一种非常先进的测量技术。目前需求量最多的激光位移传感器要数基于三角测量法的激光位移传感器，适用于检测各种回转体、箱体零件的尺寸和形位误差。在零件的尺寸测量，三维轮廓测量，产品质量检测等领域极大地提高了测量效率和精度。主要用途激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。特点激光位移传感器它是一种非接触式的精密激光测量系统,具有适应性强、速度快、效率高，精度高等特点激光位移传感器系统的构成系统主要由激光自准直发射、激光接收光学系统、CCD接收、光电运算处理电路和数据传输与显示等部分组成。激光位移传感器的测量原理—三角测量法激光位移传感器采用激光三角法测量原理测量系统发出的激光束经过聚焦后照射到被测物体表面，经漫反射后光线由成像透镜成像到光敏元件接受面上，通过光电转换器转换为电信号，电信号的输出大小仅与被测点的位置有关，当被测点高度发生变化，像点位置随之改变，引起传感器输出信号发生变化。该传感器可与快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。三角测量法优点快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。既提高了检测速度，又保护了被测工件表面免受划伤及防止测量头变形。应用介绍---在列车车轮直径动态测量上的应用此模型对应的车轮半径公式为：221111(L)2sintanlLRl激光位移传感器主要技术指标和参数主要技术指标如下：（1）测量误差：≤±0.5mm（2）测量范围：90mm~390mm（3）工作光源：激光波长650nm出瞳功率小于1mW工作指示光源：LED蓝光工作模式指示光源：红黄双色（4）响应时间：＜0.1s（5）最小分辨率：＜0.1mm（6）数据输出：aLED数码显示；bRS-232标准数据输出C标准模拟输出：0—﹢5v（7）线性度：＜0.15%（8）工作电压：DC15v—24v（9）外形尺寸：100mm*50mm*26mm主要参数如下：量程：0.05-40米、70米、100米、200米精度：±1毫米输出频率：1-15Hz（取决于目标表面的反射率）激光：620-690nm红色可视激光；激光等级：CLASS2电压：4.8V-28V（标准5V）数据接口：标配RS232（4-20mA、RS485、0-10V、RS422、0-5V、开光量输出可选）工作温度：-10℃-50℃（温度范围可扩展至-40℃-70℃）存储温度：-30℃-70℃产品尺寸：153*87*38mm重量：约400g

激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。

由于这一传感器具备多种优势，从而其具有的功能也较为多样化：

1、量程可设置，至大 40 米

2、分辨率 1mm，精度 1.5mm+d*万分之 5

3、数码管实时显示测量结果

4、LED 状态显示

5、电压模拟输出

6、越限继电器输出（支持 NPN/PNP）

7、测量距离矫正

8、基本参数设定

9、RS485 接口，支持 Modbus RTU 协议

引出线介绍

①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；

⑤灰色，4mA~20mA 电流输出

主要参数指标

表 1 主要参数指标

参数 值

测量范围 0.05 ~ 40m

光点直径/距离 typ. Ø < 15 mm/10 m 激光类型 630~670nm，Class II，<1mW

指示光 红色激光

电源电压 UV 24V

开关输出端 PNP/NPN

模拟输出端 4~20mA

电流承载 <2.1W

输出比率 正常模式: 1~10Hz (通常 5Hz)

快速模式: 约 10Hz/20Hz/30Hz

预备态延迟 1000 ms

精确度 ±(1.5mm+d*5 万分之 5)

分辨率 1mm

分辨率 QA 12 bits

保护级别 IP65

工作环境 - 温度 -15 ~ 50°

以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。

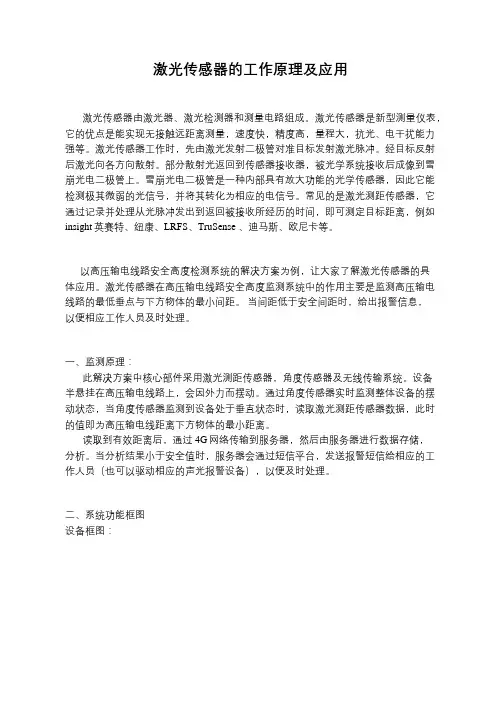

激光传感器的工作原理及应用

激光传感器由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等。激光传感器工作时，先由激光发射二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器，被光学系统接收后成像到雪崩光电二极管上。雪崩光电二极管是一种内部具有放大功能的光学传感器，因此它能检测极其微弱的光信号，并将其转化为相应的电信号。常见的是激光测距传感器，它通过记录并处理从光脉冲发出到返回被接收所经历的时间，即可测定目标距离，例如insight英赛特、纽康、LRFS、TruSense 、迪马斯、欧尼卡等。

以高压输电线路安全高度检测系统的解决方案为例，让大家了解激光传感器的具体应用。激光传感器在高压输电线路安全高度监测系统中的作用主要是监测高压输电线路的最低垂点与下方物体的最小间距。 当间距低于安全间距时，给出报警信息，以便相应工作人员及时处理。

一、监测原理：

此解决方案中核心部件采用激光测距传感器，角度传感器及无线传输系统。设备半悬挂在高压输电线路上，会因外力而摆动。通过角度传感器实时监测整体设备的摆动状态，当角度传感器监测到设备处于垂直状态时，读取激光测距传感器数据，此时的值即为高压输电线距离下方物体的最小距离。

读取到有效距离后，通过4G网络传输到服务器，然后由服务器进行数据存储，分析。当分析结果小于安全值时，服务器会通过短信平台，发送报警短信给相应的工作人员（也可以驱动相应的声光报警设备），以便及时处理。

二、系统功能框图

设备框图：

服务器平台框图：

三、系统主要部件功能及性能

1、感应取电系统 使用感应线圈，利用电磁感应原理，在主输电线路中感应取电。由于感应出的电量多少与主线路是的电流有关，为了防止电流较小，或无电时，感应出的电量不能维持系统正常工作，在系统中配有后备电池。正常时由互感线圈在主线路上取电，维持系统工作并给后备电池充电。互感线圈异常，或主线路电流太小时，后备电池维持系统工作，此时服务器会收到异常信息，以便用户排查问题。

编号：LFM-20170520-A002

广州勒夫迈智能科技有限公司1/

17品名：PM2.5激光传感器

型号：LD15（A版）

广州勒夫迈智能科技有限公司研发中心编号：LFM-20170520-A002

广州勒夫迈智能科技有限公司2/17目录

一、产品概述...............................................................................................3

二、工作原理...............................................................................................3

三、主要特性...............................................................................................4

四、接口定义...............................................................................................6

五、应用电路...............................................................................................7

六、输出结果...............................................................................................7

八、产品安装尺寸图.................................................................................12
