建筑施工现场安全用电措施

施工现场安全用电措施

一、安全用电的技术措施

1、施工现场的临时用电采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。

2、电缆干线全部使用5芯专用电缆，采用埋地或架空敷设。

3、室内配线必须采用绝缘导线，采用瓷瓶，瓷夹时，距地面不得小于2.4m，室外高于3m。

4、配电系统设置总配电箱和分配电箱、开关箱，实行分级配电。

5、每台用电设备有各自专用的配电箱，严格执行“一机一箱一闸”制。

6、开关箱内必须装设漏电保护器，开关箱内的漏电保护器，其额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1s。

7、在潮湿、坑洞内作业时，使用Ⅲ类的手持电动工具，并把漏电保护器的开关箱设在外面，工作时有专人监护。

8、所有的配电箱，开关箱每月进行检查和维修一次，检查、维修人员必须是专业电工，检查时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。

9、所有的配电箱、开关箱在使用中必须按照下述操作顺序。

送电操作顺序：总配电箱→分配电箱→开关箱

停电操作顺序：开关箱→分配电箱→总配电箱（出现电气故障和紧急情况除外）

10、施工现场停止作业一小时以上时，应将动力开关箱断电、上锁。

11、对施工现场所有电气设备，按时进行巡视、检查、维修、登记。

二、施工现场用电的防火措施

1、依据“预防为主，防消结合”的方针对各工种做好安全用电的指导和电气防火的教育。

2、室内配线必须采用绝缘导线灯具不得低于2.4m，宿舍内严禁使用电热毯、热的快、电炉子。

3、仓库内使用低压照明，易燃易爆物品远离配电线路。

4、焊接现场不堆放易燃易爆物品。

5、施工现场的开关箱、配电箱内不放置任何杂物。

6、施工现场架空线路做好防雷接地装置。

7、配备专用的灭火器具，做到发生火灾及时扑灭。

三、使用手持电动工具的用电措施

1、选购的电动建筑机械、手持电动工具和用电安全装置符合相应的国家标准，专业标准和安全技术规程，并且有产品合格证和使用说明书。

1 / 5

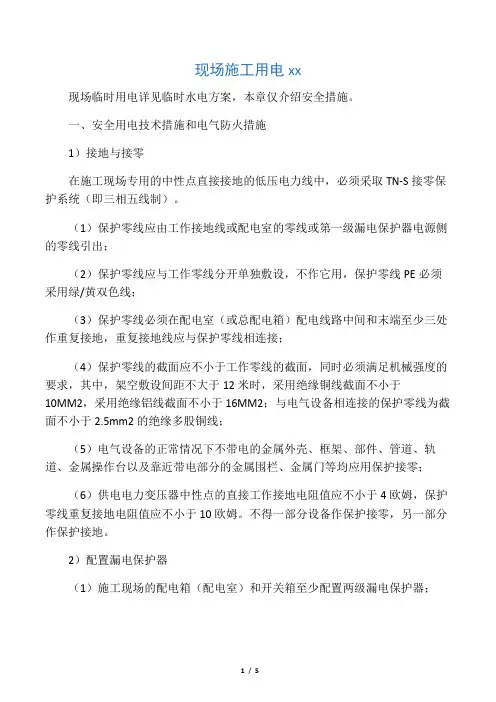

现场施工用电xx

现场临时用电详见临时水电方案，本章仅介绍安全措施。

一、安全用电技术措施和电气防火措施

1）接地与接零

在施工现场专用的中性点直接接地的低压电力线中，必须采取TN-S接零保护系统（即三相五线制）。

（1）保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出；

（2）保护零线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用绿/黄双色线；

（3）保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接；

（4）保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距不大于12米时，采用绝缘铜线截面不小于10MM2，采用绝缘铝线截面不小于16MM2；与电气设备相连接的保护零线为截面不小于2.5mm2的绝缘多股铜线；

（5）电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零；

（6）供电电力变压器中性点的直接工作接地电阻值应不小于4欧姆，保护零线重复接地电阻值应不小于10欧姆。不得一部分设备作保护接零，另一部分作保护接地。

2）配置漏电保护器

（1）施工现场的配电箱（配电室）和开关箱至少配置两级漏电保护器；

2 / 5

（2）漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于30MA，额定漏电动作时间应不大于0.1s；潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流和额定漏电动作时间乘积的极限值为（大于）30MA·S；

（3）开关箱内漏电保护器的选用应与动力设备的容量大小、相数等实际情况相适应、相配合，如三相电动机则应选用参数匹配的三相三线的漏电保护器；照明用电必须与动力用电分开，照明应选用单相二线的漏电保护器。

3）开关箱设置

开关箱按三级设置，即总配电箱→分配电箱→开关箱，开关箱距离机具不能超过三米，开关箱实行一机一闸一漏电保护。

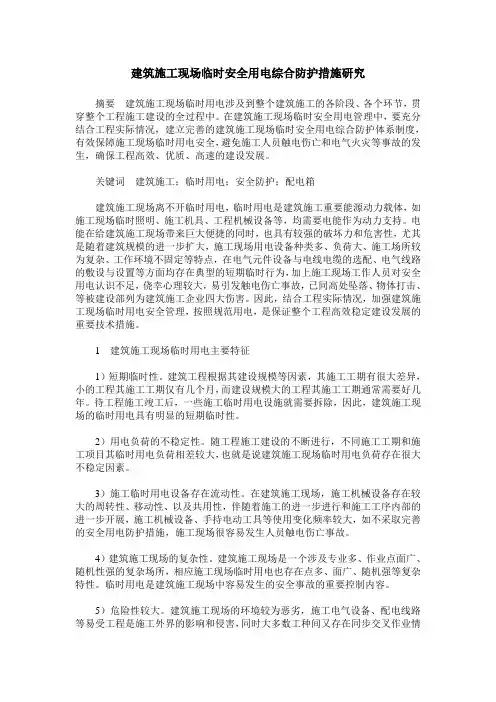

建筑施工现场临时安全用电综合防护措施研究

摘要 建筑施工现场临时用电涉及到整个建筑施工的各阶段、各个环节，贯穿整个工程施工建设的全过程中。在建筑施工现场临时安全用电管理中，要充分结合工程实际情况，建立完善的建筑施工现场临时安全用电综合防护体系制度，有效保障施工现场临时用电安全，避免施工人员触电伤亡和电气火灾等事故的发生，确保工程高效、优质、高速的建设发展。

关键词 建筑施工；临时用电；安全防护；配电箱

建筑施工现场离不开临时用电，临时用电是建筑施工重要能源动力载体，如施工现场临时照明、施工机具、工程机械设备等，均需要电能作为动力支持。电能在给建筑施工现场带来巨大便捷的同时，也具有较强的破坏力和危害性，尤其是随着建筑规模的进一步扩大，施工现场用电设备种类多、负荷大、施工场所较为复杂、工作环境不固定等特点，在电气元件设备与电线电缆的选配、电气线路的敷设与设置等方面均存在典型的短期临时行为，加上施工现场工作人员对安全用电认识不足，侥幸心理较大，易引发触电伤亡事故，已同高处坠落、物体打击、等被建设部列为建筑施工企业四大伤害。因此，结合工程实际情况，加强建筑施工现场临时用电安全管理，按照规范用电，是保证整个工程高效稳定建设发展的重要技术措施。

1 建筑施工现场临时用电主要特征

1）短期临时性。建筑工程根据其建设规模等因素，其施工工期有很大差异，小的工程其施工工期仅有几个月，而建设规模大的工程其施工工期通常需要好几年。待工程施工竣工后，一些施工临时用电设施就需要拆除，因此，建筑施工现场的临时用电具有明显的短期临时性。

2）用电负荷的不稳定性。随工程施工建设的不断进行，不同施工工期和施工项目其临时用电负荷相差较大，也就是说建筑施工现场临时用电负荷存在很大不稳定因素。

3）施工临时用电设备存在流动性。在建筑施工现场，施工机械设备存在较大的周转性、移动性、以及共用性，伴随着施工的进一步进行和施工工序内部的进一步开展，施工机械设备、手持电动工具等使用变化频率较大，如不采取完善的安全用电防护措施，施工现场很容易发生人员触电伤亡事故。

施工现场用电安全技术措施

一、 施工现场必须编制临时用电施工组织设计，将电线进线，用电负荷，导线选择，电器规格等绘成电气平面和面线接线走向系统图。

二、 电气设备和配电线路的安装、维修由专职持有特殊作业证人员进行操作，并作好各项电气测试工作。

三、 电工必须熟悉＜施工现场临时用电安全技术规范＞，并做好每天安全用电检查记录。

四、 采用三相五线制做好接地接零保护，在三相五线制电路中，各种电动壳、电箱必须按规定接零接地，不允许在同一系统中部分设备接地，部分设备接零。

五、 施工现场专用的中性点直接接地的电力线路中必须TN－S接零系统。

六、 配电箱内的开关电器应与配件线路一一对应配合，作分路设置，以实现专路专控；总开关电器与分路开关电器额定值，动作整定值应相适应。

七、 开关箱与配电设备之间实行“一机一闸一漏电”保护。禁止“一闸多机”。开关箱的开关电器的额定值应与应与用电设备额定值相适应。

八、 配电箱（室）、开关箱门、锁、安全标志齐全、编号、防雨、防尘、整洁、完好。

九、 检修、维修设备需停电进行作业时，断开电源的开关必须挂牌示意，并有专人监护下方可作业。

十、 用电设备的电源线长度不得长于5M。连接电动机械与电动工具的电缆必须使用合格软橡胶电缆。

十一、 在情况不明时，对一切电气设备、设施及电源线路均应视作带电状态，不得盲目动用或触摸。严禁将电线勾挂在闸刀开关上和用单相三孔插座代替三相插座使用。

施工现场电气防火安全技术措施

施工现场应配有充足的水源和ABC干粉灭火器材。场地布局合理、预留充足宽度的消防安全通道。

配电箱、磁力起动器等，必须装在专用的配电室内，如装在室外要有防水防尘措施。引至各用电设备的线路，应选用铜芯穿在铜管内。电线管路应密封，尽量沿外墙敷设。 爆炸危险工房内的照明灯具和电开关，应选用防爆型或有用防外投光照明，开关应安装在室外。
