一、 USB传输协议

USB是通用串行总线（英语：Universal Serial Bus）的缩写，是一种串口总线标准。USB这种输入输出接口被广泛地应用于个人电脑和移动设备等产品。

USB-IF（全称USB Implementers Forum）是位于美国的USB标准化组织，由英特尔、微软、惠普、NEC、LSI、意法半导体等发起的非盈利组织。自1996年USB-IF（USB Implementers Forum）组织发布最初标准以来，USB标准经历了多个版本，分别是USB 1.0、USB 1.1、USB 2.0、USB 3.0、USB 3.1、USB 3.2，最新一代是USB4。

二、 USB协议发展历史

1996年，USB1.0发布；

2000年4月，USB2.0发布；

2008年1月，USB3.0发布；

2013年7月，USB3.1发布；

2015年，USB3.0更名为USB 3.1 Gen1, USB3.1更名为USB 3.1 Gen2;

2017年9月，USB3.2发布；

2019年2月，USB3.2 Gen2×2发布，USB3.0、USB3.1又分别改名为USB3.2

Gen1、USB3.2 Gen2×1；

2019 年8月，发布USB4.0。

最终现在的命名是这样的：

三、 USB接口参数

不同的协议标准支持的最大传输速率、最大电压和电流也是不一样的，如下：

标准版本 发布日期 官方代号 最大传输速率 电压电流

USB1.0 1996.01 Low-Speed

1.5 Mbps 5V / 500mA

USB1.1 1998.09 Full-Speed 12 Mbps 5V / 500mA

USB2.0 2000.4 High-Speed 480 Mbps 5V / 500mA

USB3.2 Gen1 2008.11 SuperSpeed 5 Gbps 5V / 900mA

USB3.2 Gen2×1 2013.07 SuperSpeed+ 10 Gbps 5V/12V/20V，最大100W

USB3.2 Gen2×2 2017.09 SuperSpeed++ 20 Gbps 5V/12V/20V，最大100W

USB4 2019.09 - 40 Gbps 5V/12V/20V，最大100W

四、 USB接口类型

 Type A

Type-A和Type-B根据支持的USB标准不同，又可以分为USB 2.0和USB

3.0标准USB接口。根据接口的颜色，我们很容易区分该接口是支持USB 2.0还是支持USB 3.0的。Type-A型接口也是我们日常生活中最常见的USB接口，广泛应用于鼠标、键盘、U盘等设备上。

（USB2.0）白色

（USB3.0）蓝色

 TypeB

Type-B型常用于打印机等设备上。

（USB2.0）白色

（USB3.0）蓝色

 Mini-A Mini USB接口，是一种小型的USB接口，加入了ID针脚（用于区分设备是主机还是外设），以支持OTG（On The Go，该功能允许在没有主机的情况下，实现设备间的数据传送）功能。

Mini USB接口由于相对较小的体型，常见于一些小型设备上，比如老式MP3/MP4、数码相机、老式手机等。

Mini USB接口主要分为Mini-A和Mini-B两种。Mini-A比Mini-B要小一些。

 Mini-B

 Micro-A

相比Mini USB接口，在宽度几乎不变的情况下，高度减半，更为小巧。 Micro

USB接口也可分为Micro-A和Micro-B两种。

 Micro-B

Micro-B 3.0

用于老式移动硬盘  Type-C接口

Type-C接口，是近几年出现的新型USB接口，该接口对于使用者来说，最大的好处就是可以正反插拔。

汇总一下：

合集下载

键盘 接口类型

键盘 接口类型

键盘 : 接口类型

接口类型是指键盘与电脑主机之间相连接的接口方式或类型。目前市面上常见的键盘接口有三种：老式AT接口、PS/2接口以及USB接口。老式AT接口，俗称大口，目前已经基本淘汰，因此不作介绍。

不同的键盘有不同的接口，了解了键盘的接口就不会发现买回来的键盘无法使用的情况。其中PS/2接口可以说是现在每一款主板都配备的鼠标接口，是目前最通用的，有时我们也把它称为“圆口”；与“圆口”相对应的是“大口”，它多见于一些老式主板上，即AT接口方式（已经很少见了）。而USB接口则是相对于前两者出现较晚的产品，而且主板的USB接口不仅可以用来接鼠标，还可以连接其它USB设备，并且传输速度更高，也节省了主板的PS/2口。现在的主板一般都具备PS/2和USB两种接口。

PS/2接口

最早出现在IBM的PS/2的机子上，因而得此名称。这是一种鼠标和键盘的专用接口，是一种6针的圆型接口，但键盘只使用其中的4针传输数据和供电，其余2个为空脚。PS/2接口的传输速率比COM接口稍快一些，而且是ATX主板的标准接口，是目前应用最为广泛的键盘接口之一。

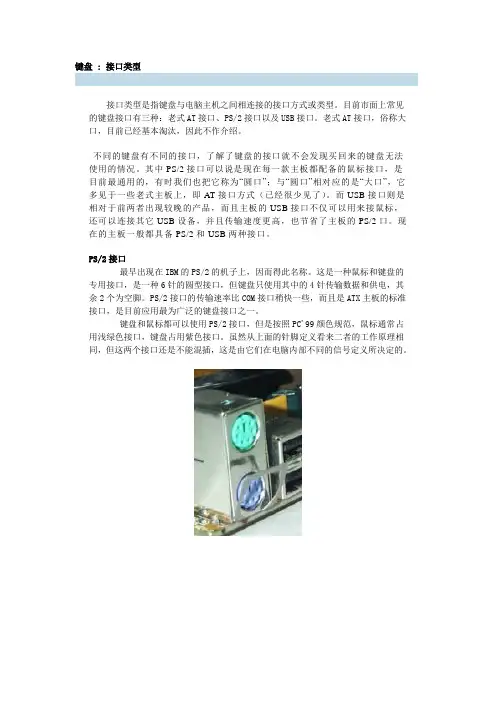

键盘和鼠标都可以使用PS/2接口，但是按照PC'99颜色规范，鼠标通常占用浅绿色接口，键盘占用紫色接口。虽然从上面的针脚定义看来二者的工作原理相同，但这两个接口还是不能混插，这是由它们在电脑内部不同的信号定义所决定的。

USB接口

USB的全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为MP3的最主要的接口方式。USB有两个规范，即USB1.1和USB2.0。

PS/2接口和USB接口的键盘在使用方面差别不大，由于USB接口支持热插拔，因此USB接口键盘在使用中可能略方便一些。但是计算机底层硬件对PS/2接口支持的更完善一些，因此如果电脑遇到某些故障，使用PS/2接口的键盘兼容性更好一些。主流的键盘既有使用PS/2接口的也有使用USB接口的，购买时需要根据需要选择。各种键盘接口之间也能通过特定的转接头或转接线实现转换，例如USB转PS/2转接头等。

USB接口协议

USB接口协议

USB接口协议简介

B以及协议简介

USB（Universal Serial Bus）是近年来应用在PC领域的新型接口技术，它是由一些PC大厂商如Microsoft、Intel等为了解决日益增加的PC外设与有限的主板插槽和端口之间的矛盾而制定的一种通用串行接口。

数据通信协议部分是USB的核心内容。主要包括:以差模串行信号为载体传送二进制代码来传输信号;数据包作为最基本的完整信息单元，包含一系列数据信息。 数据包可以分解为更小的单元—域;以包为基础，构成USB的三种事务。进而，组合不同的传输类型，传输各种类型的数据，实现USB的各种功能。

B通信机制

为了细化USB的通信机制，USB协议的开发者采用了分层的概念，每一层传输的数据结构对其他逻辑层是透明的，USB设备和USB主机通信的逻辑结构和每 层的逻辑通道。

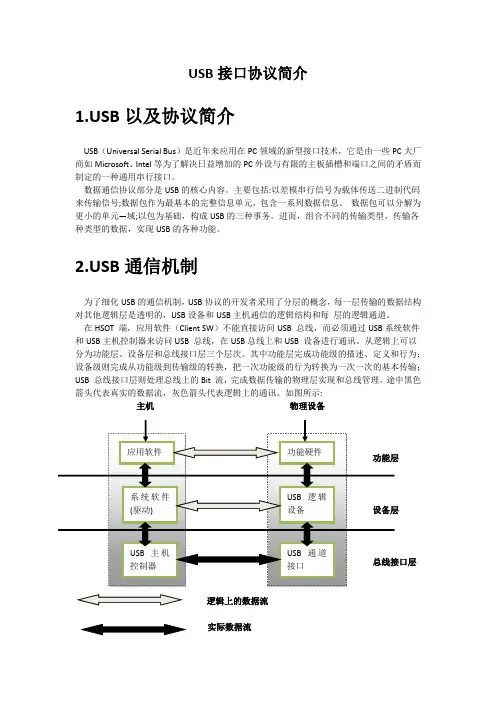

在HSOT 端，应用软件（Client SW）不能直接访问USB 总线，而必须通过USB系统软件和USB主机控制器来访问USB 总线，在USB总线上和USB 设备进行通讯。从逻辑上可以分为功能层、设备层和总线接口层三个层次。其中功能层完成功能级的描述、定义和行为；设备级则完成从功能级到传输级的转换，把一次功能级的行为转换为一次一次的基本传输；USB 总线接口层则处理总线上的Bit 流，完成数据传输的物理层实现和总线管理。途中黑色箭头代表真实的数据流，灰色箭头代表逻辑上的通讯。如图所示:

主机 物理设备

功能层

设备层

总线接口层

USB_HID协议中文版——USB接口HID设备

USB_HID协议中文版——USB接口HID设备

第8章 USB接口HID设备

HID（Human Interface Device，人机接口设备）是USB设备中常用的设备类型，是

直接与人交互的USB设备，例如键盘、鼠标与游戏杆等。在USB设备中，HID设备的成

本较低。另外，HID设备并不一定要有人机交互功能，只要符合HID类别规范的设备都是

HID设备。

Wndows操作系统最先支持的HID设备。在windows 98以及后来的版本中内置有 HID

设备的驱动程序，应用程序可以直接使用这些驱动程序来与设备通信。

在设计一个USB接口的计算机外部设备时，如果HID类型的设备可以满足需要，可以

将其设计为HID类型设备，这样可以省去比较复杂的USB驱动程序的编写，直接利用

Windows操作系统对标准的HID类型USB设备的支持。

8.1 HID设备简介

8.1.1 HID设备的特点

 交换的数据储存在称为报表（Report）的结构内，设备的固件必须支持HlD报表的

格式。主机通过控制和中断传输中的传送和请求报表来传送和接收数据。报表的格

式非常灵活。

 每一笔事务可以携带小量或中量的数据。低速设备每一笔事务最大是8B，全速设

备每一笔事务最大是64B，高速设备每一笔事务最大是1024B。一个报表可以使用

多笔事务。

 设备可以在未预期的时间传送信息给主机，例如键盘的按键或是鼠标的移动。所以

主机会定时轮询设备，以取得最新的数据。

 HID设备的最大传输速度有限制。主机可以保证低速的中断端点每10ms内最多1

笔事务，每一秒最多是800B。保证全速端点每lms一笔事务，每一秒最多是

64000B。保证高速端点每125 us三笔事务，每一秒最多是24.576MB。

 HID设备没有保证的传输速率。如果设备是设置在10ms的时距，事务之间的时间

可能等于或小于10ms。除非设备是设置在全速时在每个帧传输数据，或是在高速

时在每个微帧传输数据。这是最快的轮询速率，所以端点可以保证有正确的带宽可

四种USB控制器类型简单介绍

四种USB控制器类型简单介绍

四种USB控制器类型简单介绍

遇到过一些关于USB的东西（如下），一直没搞明白什么USB1.0/1.1/2.0/3.0之类的，当然我知道它们的各自传输速度都在提升，本文就做点简单的记录吧，尽量下载看到USB的东西和别人提及USB的术语时不要再迷茫了。

1. 曾经遇到一些Linux系统对USB3.0的支持不完善，从而导致在有USB3.0设备的PC上启动失败（kernel panic）。

2. 也曾在BIOS中设置为“开启EHCI，关闭XHCI”等来坚持使用USB2.0

3. 在QEMU代码中看到它支持的各种配置：“CONFIG_USB_OHCI=y”、“CONFIG_USB_UHCI=y”、“CONFIG_USB_EHCI=y”、“CONFIG_USB_XHCI=y”等。

4. 看到Kernel的config文件中的“CONFIG_USB_OHCI_HCD=m”、“CONFIG_USB_UHCI_HCD=m”、“CONFIG_USB_EHCI_HCD=m”、“CONFIG_USB_XHCI_HCD=m”等。

所以，这里就简单列一下各种xHCI（也包括真正的xHCI）的基本含义吧。

简单地讲，OHCI、UHCI都是USB1.1的接口标准，而EHCI是对应USB2.0的接口标准，最新的xHCI是USB3.0的接口标准。

1. OHCI（Open Host Controller Interface）是支持USB1.1的标准，但它不仅仅是针对USB，还支持其他的一些接口，比如它还支持Apple的火线（Firewire，IEEE 1394）接口。与UHCI相比，OHCI的硬件复杂，硬件做的事情更多，所以实现对应的软件驱动的任务，就相对较简单。主要用于非x86的USB，如扩展卡、嵌入式开发板的USB主控。

2. UHCI（Universal Host Controller Interface），是Intel主导的对USB1.0、1.1的接口标准，与OHCI不兼容。UHCI的软件驱动的任务重，需要做得比较复杂，但可以使用较便宜、较简单的硬件的USB控制器。Intel和VIA使用UHCI，而其余的硬件提供商使用OHCI。
