中国电信VoLTE部署方案探讨

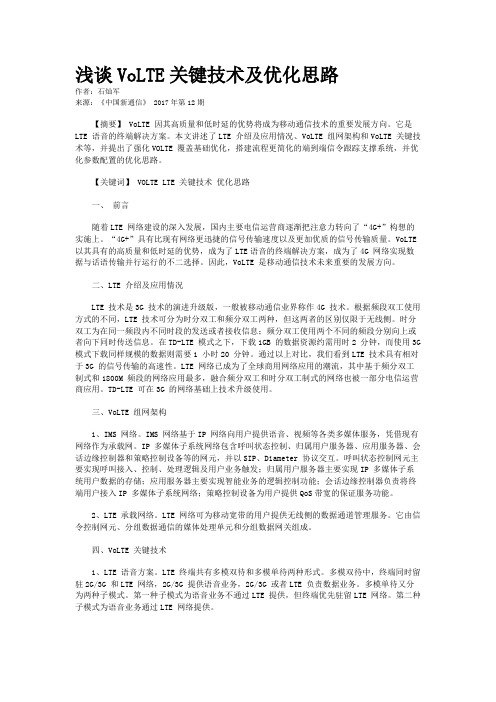

浅谈VoLTE关键技术及优化思路作者：石灿军来源：《中国新通信》 2017年第12期【摘要】 VoLTE 因其高质量和低时延的优势将成为移动通信技术的重要发展方向。

它是LTE 语音的终端解决方案。

本文讲述了LTE 介绍及应用情况、VoLTE 组网架构和VoLTE 关键技术等，并提出了强化VOLTE 覆盖基础优化，搭建流程更简化的端到端信令跟踪支撑系统，并优化参数配置的优化思路。

【关键词】 VOLTE LTE 关键技术优化思路一、前言随着LTE 网络建设的深入发展，国内主要电信运营商逐渐把注意力转向了“4G+”构想的实施上。

“4G+”具有比现有网络更迅捷的信号传输速度以及更加优质的信号传输质量。

VoLTE 以其具有的高质量和低时延的优势，成为了LTE语音的终端解决方案，成为了4G 网络实现数据与话语传输并行运行的不二选择。

因此，VoLTE 是移动通信技术未来重要的发展方向。

二、LTE 介绍及应用情况LTE 技术是3G 技术的演进升级版，一般被移动通信业界称作4G 技术。

根据频段双工使用方式的不同，LTE 技术可分为时分双工和频分双工两种，但这两者的区别仅限于无线侧。

时分双工为在同一频段内不同时段的发送或者接收信息；频分双工使用两个不同的频段分别向上或者向下同时传送信息。

在TD-LTE 模式之下，下载1GB 的数据资源约需用时2 分钟，而使用3G 模式下载同样规模的数据则需要1 小时20 分钟。

通过以上对比，我们看到LTE 技术具有相对于3G 的信号传输的高速性。

LTE 网络已成为了全球商用网络应用的潮流，其中基于频分双工制式和1800M 频段的网络应用最多，融合频分双工和时分双工制式的网络也被一部分电信运营商应用。

TD-LTE 可在3G 的网络基础上技术升级使用。

三、VoLTE 组网架构1、IMS 网络。

IMS 网络基于IP 网络向用户提供语音、视频等各类多媒体服务，凭借现有网络作为承载网。

IP 多媒体子系统网络包含呼叫状态控制、归属用户服务器、应用服务器、会话边缘控制器和策略控制设备等的网元，并以SIP、Diameter 协议交互。

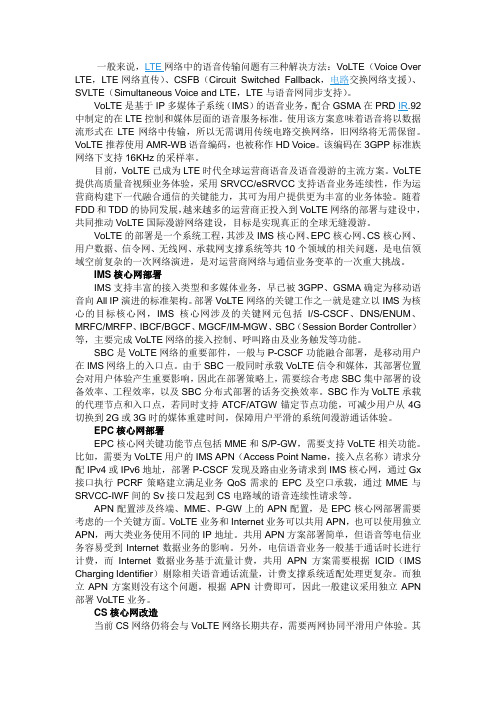

一般来说，LTE网络中的语音传输问题有三种解决方法：VoLTE（Voice Over LTE，LTE网络直传）、CSFB（Circuit Switched Fallback，电路交换网络支援）、SVLTE（Simultaneous Voice and LTE，LTE与语音网同步支持）。

VoLTE是基于IP多媒体子系统（IMS）的语音业务，配合GSMA在PRD IR.92中制定的在LTE控制和媒体层面的语音服务标准。

使用该方案意味着语音将以数据流形式在LTE网络中传输，所以无需调用传统电路交换网络，旧网络将无需保留。

VoLTE推荐使用AMR-WB语音编码，也被称作HD Voice。

该编码在3GPP标准族网络下支持16KHz的采样率。

目前，VoLTE已成为LTE时代全球运营商语音及语音漫游的主流方案。

VoLTE 提供高质量音视频业务体验，采用SRVCC/eSRVCC支持语音业务连续性，作为运营商构建下一代融合通信的关键能力，其可为用户提供更为丰富的业务体验。

随着FDD和TDD的协同发展，越来越多的运营商正投入到VoLTE网络的部署与建设中，共同推动VoLTE国际漫游网络建设，目标是实现真正的全球无缝漫游。

VoLTE的部署是一个系统工程，其涉及IMS核心网、EPC核心网、CS核心网、用户数据、信令网、无线网、承载网支撑系统等共10个领域的相关问题，是电信领域空前复杂的一次网络演进，是对运营商网络与通信业务变革的一次重大挑战。

IMS核心网部署IMS支持丰富的接入类型和多媒体业务，早已被3GPP、GSMA确定为移动语音向All IP演进的标准架构。

部署VoLTE网络的关键工作之一就是建立以IMS为核心的目标核心网，IMS核心网涉及的关键网元包括I/S-CSCF、DNS/ENUM、MRFC/MRFP、IBCF/BGCF、MGCF/IM-MGW、SBC（Session Border Controller）等，主要完成VoLTE网络的接入控制、呼叫路由及业务触发等功能。

网规网优12017年第14期责任编辑：袁婷*****************收稿日期：2017-01-04为了提高语音通信质量，中国电信全面建设无缝LTE 网络以部署VoLTE 。

介绍了VoLTE 的特点以及中国电信VoLTE 业务的驻留原则，并对VoLTE 的覆盖增强方法进行分析，最后通过单站及拉远测试，证实了通过开启覆盖增强以及使用2T4R 天线后V oLTE 的覆盖水平与CDMA 1X 相当。

V oLTE 覆盖增强 2T4Rdoi:10.3969/j.issn.1006-1010.2017.14.001 中图分类号：TN929.5 文献标志码：A 文章编号：1006-1010(2017)14-0001-04引用格式：许桂芳. 中国电信VoLTE覆盖增强方案研究[J]. 移动通信, 2017,41(14): 1-4.【摘 要】【关键词】许桂芳Research on VoLTE Coverage Enhancement Scheme for China TelecomIn order to improve the quality of voice communications, China Telecom is thoroughly building seamless LTE network to deploy VoLTE. In this paper, the characteristics of VoLTE and the resident principle of VoLTE for China Telecom were introduced fi rstly. Then, the V oLTE coverage enhancement method was analyzed. Finally, the single station and remote test verifi ed that V oLTE coverage was comparable to CDMA 1X after opening coverage enhancement and using 2T4R antennas.V oLTE coverage enhancement 2T4RXU Guifang[Abstract][Key words](Changsha Branch of China Telecom Co., Ltd., Changsha 410011, China)（中国电信股份有限公司长沙分公司，湖南 长沙 410011）1 引言不同于其他网络在LTE 非连续覆盖的情况下可以通过SRVCC （Single Radio Voice Call Continuity ，单一无线语音呼叫连续性）技术实现语音的P S （Packet Switch ，分组域）域承载，中国电信3G 采用的CDMA2000 1X 技术不支持LTE 的SRVCC ，因此CDMA 网络（以下简称C 网）运营商的语音向VoLTE 演进必须跨越SRVCC 阶段，这决定了C 网运营商必须在完善全网覆盖的基础上部署VoLTE 。

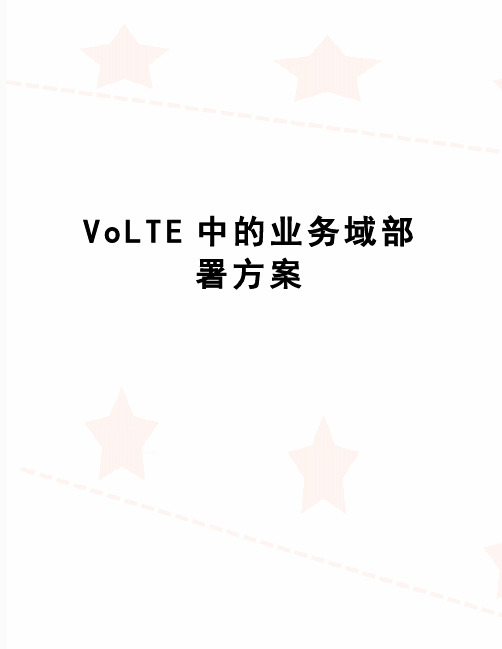

V o L T E中的业务域部署方案VoLTE中的业务域部署方案【摘要】介绍了VoLTE网络的业务域选择与接入域选择概念，总结了三种典型的VoLTE域选择方案：纯ICS方案、被叫侧ICS方案和互通方案，并对其优缺点进行归纳总结，提出了网络演进方案的路径建议。

【关键词】VoLTE IMS SRVCC ICS SDS ADS T-ADS1 引言2013年，全球已有260个LTE商用网络，LTE成为未来10年的主流无线通讯技术已无可置疑。

目前全球已有4家运营商推出VoLTE（voice over LTE）商用服务，美国Verizon、日本KDDI、西班牙O2、中国移动亦宣布将在2014年正式商用VoLTE。

2015年，全球将有100张以上的VoLTE商用网络。

GSMA标准组织与各主流电信运营商、电信设备商已公认VoLTE方案基于IMS+SRVCC实现（IMS即IP Multimedia Subsystem，IP多媒体子系统；SRVCC即Single Radio Voice Call Continuity，单射频语音呼叫连续性）。

作为替换传统CS语音技术的IMS技术，从2006年3GPP将IMS纳入R6以来，得到多个标准化组织、各主流运营商与设备商的支持，技术成熟度已比较完善。

截至2012年10月，全球IMS商用网络已有314个。

2012年11月，香港CSL 4G商用试验局打通业界首个支持eSRVCC （Enhanced Single Radio Voice Call Continuity，增强的单射频语音呼叫连续性）切换的VoLTE语音呼叫。

2013年6月，中国移动在广州4G试验网打通了全球首个真正基于TD-LTE网络的VoLTE语音电话。

IMS+eSRVCC的方案在继承传统语音、短信业务，支持补充业务与智能业务、QoS、安全、语音质量、3G/4G互操作、语音业务持续性、电信级管理与运维方面，其标准与设备的成熟度都已相当高。

深圳电信VOLTE精准放号创新方案2019年09月目录一、问题描述 (2)二、分析过程 (3)三、解决措施 (8)四、经验总结 (9)【摘要】鉴于VOLTE用户增长缓慢，大规模开放式放号对网络风险无法预估。

我们按照现场情况以VOLTE用户数增长为目的，牵引和驱动网络价值区域的质量再提升来满足语音业务的低丢包率低时延的特点。

支撑市场高效精准低成本地拓展用户，维护用户至上用心服务的品牌形象。

【关键字】精准放号，VoLTE，室内覆盖评估【业务类别】VoLTE精准放号一、问题描述目前深圳全网VoLTE用户占全部用户为3%，VoLTE用户发展缓慢。

语音业务比数据业务对网络质量要求高，而且电信没有SRVCC功能，自由放号对网络冲击和风险无法预估。

考虑到这些问题，我们需要现场摸索一种风险可控且有潜在用户清单的精准放号方式。

VOL TE用户数增长缓慢，VOL TE用户的转网率为1.3%。

目前语音仍依托在CDMA上。

网络覆盖上，话音比数据业务要求更高二、分析过程由于随着用户的增长，网络质量和用户数增长是个矛盾转化体，所以我们精准放号的同时也需要定期进行网络优化，维护语音业务的网络感知。

从而形成了以用户数增长为目的，牵引网络在用户价值区域的质量再提升。

网络覆盖质量是VoLTE放号的基础，我们需要居于现网用户MR数据对地市网络质量进行评估然后划分放号安全区和放号风险区。

精准放号方案是在放号安全区上进行用户数据分析，识别出潜在用户和归属的根因，从而达到精准放号的效果。

网络质量分析和提升是针对放号风险区，通过对根因的定位和解决方案的制定，从而让放号风险区转变为放号安全区来支撑市场的继续拓展和维护网络质量口碑。

2.1语音业务覆盖评估（安全放号区域&风险放号区域）⏹弱覆盖采样点定义：RSRP<-110安全放号区域定义：小区MR弱覆盖采样点占比<=10%.风险放号区域定义：小区MR弱覆盖采样点占比>10%MR数据分析识别为室内MR占比为70%，识别为室外占比为30%左右。

电信VoLTE核心网三大区六节点南区：设置广州+成都双节点，主要负责西藏、四川、云南、贵州、湖南、广东、广西、海南，八省。

中区：设置上海+西安双节点，主要负责上海、浙江、福建、江西、湖北、重庆、陕西、宁夏、甘肃、青海、新疆，八省两市一区，北区：设置北京+南京双节点，主要负责江苏、安徽、山东、河南、山西、河北、天津、北京、内蒙古、辽宁、吉林、黑龙江，九省两市一区。

电信VoLTE和移动VoLTE不同，虽然都采用了NFV技术，但移动VoLTE是分省建设的，而电信VoLTE是全国统一建设的。

就是说，电信VoLTE和腾讯微信没有本质差别，其VoLTE核心软件不归属某个省，而是部署在集团层面。

具体来说，就是在北京、南京、西安三大节点部署了3套功能完全相同且具备负载分担功能的VoLTE核心软件。

也就是说，某个节点瘫痪了，另外两个节点自动接替瘫痪节点进行工作，两个节点瘫痪了，最后那个节点自动接替服务全国用户。

因此，电信VoLTE的成本非常低，移动VoLTE建设了31套，每个省公司一套，电信VoLTE 只建设了3套，达到了互联网公司的运维集中度。

另外，电信VoLTE设备是完全基于NFV虚拟化的，就是说没有专用设备，硬件都是标准的x86服务器，跟互联网公司完全一样。

VoLTE软件跑在云端。

VoLTE云可以弹性扩容／收缩，设备利用率达到了互联网公司的级别，真正实现了互联网公司的成本——几乎就是零成本。

所以，电信VoLTE可以实现网内通话全免费，不再按分钟计费，流量纳入套餐。

毕竟你就算微信语音、QQ语音，也是要支付流量费的。

当然，VoLTE流量是很小的，HD语音每秒才3KB（双向6KB），每个月就算通话500分钟，语音流量也才6KB／秒*60秒／分钟*500分钟=180MB，标准套餐都能裹进去。

另外，电信VoLTE支持VoWiFi，也就是说，跟微信、QQ，一样，你连上wifi的话，VoLTE 流量就不走4G，改走wifi了，而此时就不需要支付流量费了。

volte工作实施方案Volte工作实施方案一、前言随着通信技术的不断发展，VoLTE（Voice over Long Term Evolution）作为一种新型的语音通信技术，已经成为当前通信行业的热门话题。

作为一种基于IP网络的语音通信技术，VoLTE具有高清语音、高速连接、低时延等诸多优势，因此备受运营商和用户的青睐。

为了更好地推动VoLTE技术的发展和应用，制定一份全面的VoLTE工作实施方案显得尤为重要。

二、实施目标1. 推动VoLTE技术的商用应用，提升用户通话体验；2. 提高网络语音业务质量，降低通话掉话率；3. 加快网络升级和优化，为未来5G时代的到来做好准备。

三、实施步骤1. 网络准备阶段在进行VoLTE技术的商用应用之前，首先需要对现有网络进行评估和准备。

这包括网络容量评估、网络设备升级、基站部署等工作。

同时，还需要对网络进行优化，以确保VoLTE技术的稳定和可靠运行。

2. 业务支撑系统集成VoLTE技术的商用应用需要与现有的业务支撑系统进行集成，以实现VoLTE业务的开通、计费、管理等功能。

因此，在实施VoLTE技术的过程中，需要对业务支撑系统进行评估、规划和集成工作。

3. 终端设备适配为了让用户能够顺利使用VoLTE技术，需要对终端设备进行适配工作。

这包括与终端厂商的合作、软件升级、终端测试等工作。

只有在终端设备适配到位的情况下，VoLTE技术才能得以顺利推广和应用。

4. 网络测试和优化在VoLTE技术商用应用之前，需要进行一系列的网络测试和优化工作。

这包括VoLTE网络性能测试、质量评估、容量规划等工作。

只有通过充分的测试和优化，才能确保VoLTE技术的稳定和可靠运行。

5. 用户体验监控在VoLTE技术商用应用之后，需要对用户的通话体验进行监控和评估。

这包括通话质量监控、通话时延监测、通话掉话率评估等工作。

通过对用户体验的监控，可以及时发现问题并进行调整和优化。

四、实施保障1. 项目管理在VoLTE技术的实施过程中，需要进行全面的项目管理工作。

VoLTE中的业务域部署方案早晨的阳光透过窗帘，洒在键盘上，伴随着咖啡的香气，我开始构思这个方案。

VoLTE，VoiceoverLong-TermEvolution，4G网络下的语音解决方案，这可是个大工程。

思绪如泉水般涌出，我将它们一一记录下来。

一、业务域概述得明确业务域的概念，简单来说，就是VoLTE网络中承载语音业务的虚拟空间。

这个空间里，有各种各样的业务，比如高清语音、视频通话、紧急呼叫等。

我们要做的，就是在这个空间里合理部署，确保各项业务稳定、高效运行。

二、业务域部署目标1.确保VoLTE网络覆盖范围内，用户能够享受到高质量、稳定的语音服务。

2.优化网络资源分配，提高网络利用率。

3.确保业务域的安全性和可靠性。

三、业务域部署策略1.业务域划分根据业务特性，将业务域划分为核心业务域、边缘业务域和特殊业务域。

核心业务域主要负责承载高清语音和视频通话业务，边缘业务域负责承载紧急呼叫等低优先级业务，特殊业务域则负责承载特定场景下的语音业务，如高铁、地铁等。

2.业务域部署（1）核心业务域部署核心业务域部署的关键是确保网络质量，为此我们需要：采用分布式部署，将核心业务域分为多个区域，每个区域部署一套业务系统，实现负载均衡。

采用高性能、高可靠性的服务器和存储设备，确保业务系统的稳定运行。

采用冗余部署，实现业务系统的热备份，提高业务的可靠性。

（2）边缘业务域部署边缘业务域部署的重点是提高网络利用率，为此我们需要：采用集中式部署，将边缘业务域集中部署在一套业务系统中，降低部署成本。

采用虚拟化技术，实现资源的动态分配，提高网络利用率。

采用智能调度算法，根据业务负载动态调整资源分配，确保业务稳定运行。

（3）特殊业务域部署特殊业务域部署的关键是满足特定场景下的业务需求，为此我们需要：采用定制化部署，根据特定场景的业务需求，部署相应的业务系统。

采用专用服务器和存储设备，确保业务系统的性能和稳定性。

采用安全加固技术，提高业务系统的安全性。

011009-0940(2019)-3-01-05中国电信 “双提升”专项行动助力VoLTE试商用及Vo5G的展望摘 要：中国电信VoLTE 商用在即，如何针对 VoLTE 的性能为实现“双提升”专项行动、建设 VoLTE 精品网络，提供清晰可行的依据、思路和优化策略，同时聚焦 VoLTE 的差异化优势，给VoLTE 用户提供“打得通”、“接得快”、“听得清”、“不掉话”的感知体验积累经验。

本文概述了中国电信VoLTE的网络架构、呼叫流程，从注册、未接通、时延、掉话、MOS 质差、切换等6大问题进行分析定位；测试验证了开启八大VoLTE语音感知优化策略的前后效果对比，改善了语音 MOS 质量以及呼叫时延。

对比了VoLTE和Vo5G的主要关键技术、能力和关键性能指标，展望了Vo5G将在移动性、时延性、接入速率等方面的显著提升。

汇总了VoLTE的优化经验，加速了电信 VoLTE 业务试商用。

关键词：感知优化策略 多网元定位 双提升 Vo5G0 引言近日，中国电信宣布2018年10月VoLTE开始试商用。

目前，全球有70亿人与人之间的话音连接。

在未来的5G应用场景中，音视频连接将延伸到超200亿的人与人、人与物的连接，即话音将在专网和互联网中运行。

所以，从CS语音到4G VoLTE，再到 Vo5G，加速 VoLTE 商用是 Vo5G 的基础。

4G 的无线接入技术为 LTE，中国电信的LTE网络在城市采用2.1 GHz、1.8 GHz、800 MHz多频混合组网，在农村采用800 MHz频段部署。

2.1 GHz LTE解决基础容量；800 MHz LTE解决深度覆盖；1.8 GHz LTE解决城市的基础覆盖。

LTE承载的话音为 VoLTE；即VoLTE 是 4G 网络的目标话音解决方案。

5G 的无线接入技术为 NR，承载的话音为 VoNR。

VoNR不能表示 5G 所有的话音方案，所以，用Vo5G 来概括所有的5G话音方案。

Hot-Point Perspective热点透视DCW173数字通信世界2019.011 中国电信5G、VoLTE、物联网的发展现状1.1 中国电信5G 的发展现状无线通信技术主要使用的是流量。

我们的通信流量也从最初的2G 网到3G 网到现在已经产生的5G 网。

整个的发展是越来越迅速，5G 无线技术的变革炎症解决了人们对于网络的高需求，更高频率微波波段的引入不仅可以有效缓解目前拥挤的带宽波段，并且能够大幅提升传输速率和传输质量，使得连续广域覆盖、热点高容量、低时延高可靠和低功耗大连接等典型技术场景得以实现。

目前在技术方面，5G 网络的技术在飞速的提高，它已经超出了人们最初对于他的期望值。

这与各方面的支持是分不开的。

其次，中国5G 技术研发试验有序推进，尽管5G 技术标准NSA 版本还未完成最终的优化和冻结，SA 版本还需要到2018Q2完成，但电信设备商并没有停止研发的脚步，而是基于现有技术方案研发推出5G 通信设备。

2018年MWC 会场主流电信设备商发布多款支持5G 的通信设备。

1.2 VoLTE 的发展现状V oLTE 产生与发展给我们的语音通话行业带来了很大的便利。

V oLTE 是4G 语音通话业务的终极解决方案，V oLTE 它本身就自带了许多的优势，例如，先进准确的指标关联算法，真实体现用户业务感知，数据处理准确高效，降低硬件投入成本，数据采集、解析、关联、应用及服务一站式解决方案等等优点，他能够及时地为客户进行反馈，并为客户解决问题。

同时也能够及时的发现自己本身的全险，从而进行不断的改善。

最重要的是他能够准确的计算出客户感知评估，这对于它自身的发展是十分有利的。

1.3 物联网的发展现状物联网广泛地应用于我们生活中的各个行业当中，同时它也得到了政府的高度重视。

他主要是利用二维码、传感器等随时随地获取物体的信息，其次就是可靠传递，将物体的信息实时准确地传递出去，再者就是可以进行智能处理，利用各种智能计算技术，对物体实施智能化的控制。
