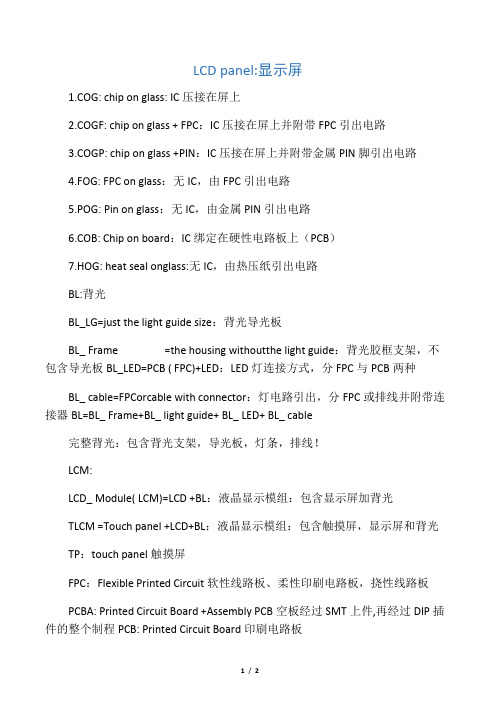

LCD panel:显示屏1.COG: chip on glass: IC压接在屏上2.COGF: chip on glass + FPC：IC压接在屏上并附带FPC引出电路3.COGP: chip on glass +PIN：IC压接在屏上并附带金属PIN脚引出电路4.FOG: FPC on glass：无IC，由FPC引出电路5.POG: Pin on glass：无IC，由金属PIN引出电路6.COB: Chip on board：IC绑定在硬性电路板上（PCB）7.HOG: heat seal onglass:无IC，由热压纸引出电路BL:背光BL_LG=just the light guide size：背光导光板BL_ Frame =the housing withoutthe light guide：背光胶框支架，不包含导光板BL_LED=PCB ( FPC)+LED：LED灯连接方式，分FPC与PCB两种BL_ cable=FPCorcable with connector：灯电路引出，分FPC或排线并附带连接器BL=BL_ Frame+BL_ light guide+ BL_ LED+ BL_ cable完整背光：包含背光支架，导光板，灯条，排线！LCM:LCD_ Module( LCM)=LCD +BL：液晶显示模组：包含显示屏加背光TLCM =Touch panel +LCD+BL：液晶显示模组：包含触摸屏，显示屏和背光TP：touch panel触摸屏FPC：Flexible Printed Circuit软性线路板、柔性印刷电路板，挠性线路板PCBA: Printed Circuit Board +Assembly PCB空板经过SMT上件,再经过DIP插件的整个制程PCB: Printed Circuit Board印刷电路板BL: Back light背光IC：Integrate circuit集成电路。
L C M产品术语解释 Revised by Petrel at 2021L C D p a n e l:显示屏1.COG:chiponglass:IC压接在屏上2.COGF:chiponglass+FPC：IC压接在屏上并附带FPC引出电路3.COGP:chiponglass+PIN：IC压接在屏上并附带金属PIN脚引出电路4.FOG:FPConglass：无IC，由FPC引出电路5.POG:Pinonglass：无IC，由金属PIN引出电路6.COB:Chiponboard：IC绑定在硬性电路板上（PCB）7.HOG:heatsealon?glass:无IC，由热压纸引出电路BL:背光BL_LG=?justthelightguidesize：背光导光板BL_Frame?=?thehousingwithoutthelightguide：背光胶框支架，不包含导光板BL_LED?=PCB(FPC)+LED：LED灯连接方式，分FPC与PCB两种BL_cable=FPCorcablewithconnector：灯电路引出，分FPC或排线并附带连接器BL?=BL_Frame+BL_lightguide+BL_LED+BL_cable完整背光：包含背光支架，导光板，灯条，排线！LCM:LCD_Module(LCM)=LCD+BL：液晶显示模组：包含显示屏加背光TLCM=?Touchpanel+LCD+BL：液晶显示模组：包含触摸屏，显示屏和背光TP：touchpanel触摸屏FPC：FlexiblePrintedCircuit软性线路板、柔性印刷电路板，挠性线路板PCBA:PrintedCircuitBoard+AssemblyPCB空板经过SMT上件,再经过DIP插件的整个制程PCB:PrintedCircuitBoard印刷电路板BL:Backlight背光IC：Integratecircuit集成电路。
