亿光红外线发射管、接收管的波长应用

红外遥控器相关知识：红外线遥控器在家用电器和工业控制系统中已得到广泛应用，了解他们的工作原理和性能、进一步自制红外遥控系统，也并非难事。

1.红外线的特点人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。

由图可见，红光的波长范围为0.62μm～0.76μm，比红光波长还长的光叫红外线。

红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的。

红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。

电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。

2.红外线发射和接收人们见到的红外遥控系统分为发射和接收两部分。

发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光，如图2所示。

常用的红外发光二极管发出的红外线波长为940nm左右，外形与普通φ5mm发光二极管相同，只是颜色不同。

一般有透明、黑色和深蓝色等三种。

判断红外发光二极管的好坏与判断普通二极管一样的方法。

单只红外发光二极管的发射功率约100mW。

红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。

接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。

红外接收二极管一般有圆形和方形两种。

由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。

然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头，如图3所示。

红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。

所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。

图3是常用两种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。

接收头的引脚排列因型号不同而不尽相同，图3列出了因接收头的外形不同而引脚的区别。

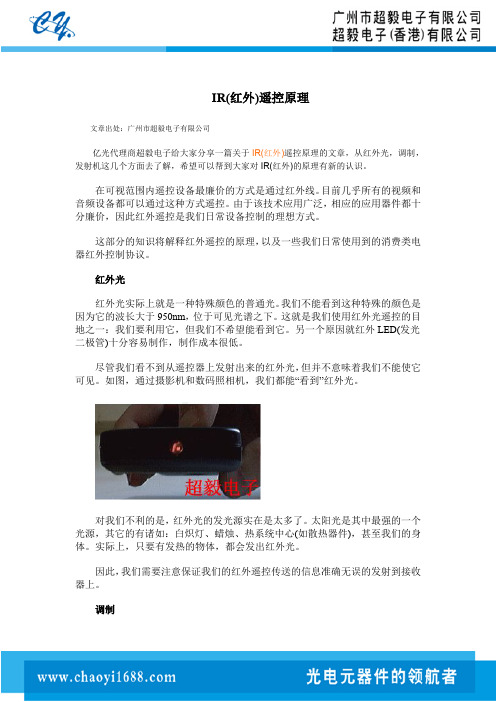

IR(红外)遥控原理文章出处：广州市超毅电子有限公司亿光代理商超毅电子给大家分享一篇关于IR(红外)遥控原理的文章，从红外光，调制，发射机这几个方面去了解，希望可以帮到大家对IR(红外)的原理有新的认识。

在可视范围内遥控设备最廉价的方式是通过红外线。

目前几乎所有的视频和音频设备都可以通过这种方式遥控。

由于该技术应用广泛，相应的应用器件都十分廉价，因此红外遥控是我们日常设备控制的理想方式。

这部分的知识将解释红外遥控的原理，以及一些我们日常使用到的消费类电器红外控制协议。

红外光红外光实际上就是一种特殊颜色的普通光。

我们不能看到这种特殊的颜色是因为它的波长大于950nm，位于可见光谱之下。

这就是我们使用红外光遥控的目地之一：我们要利用它，但我们不希望能看到它。

另一个原因就红外LED(发光二极管)十分容易制作，制作成本很低。

尽管我们看不到从遥控器上发射出来的红外光，但并不意味着我们不能使它可见。

如图，通过摄影机和数码照相机，我们都能“看到”红外光。

对我们不利的是，红外光的发光源实在是太多了。

太阳光是其中最强的一个光源，其它的有诸如：白炽灯、蜡烛、热系统中心(如散热器件)，甚至我们的身体。

实际上，只要有发热的物体，都会发出红外光。

因此，我们需要注意保证我们的红外遥控传送的信息准确无误的发射到接收器上。

调制调制是我们使需要的信号区别于噪音方法。

通过调制我们可以使红外光以特定的频率闪烁。

红外接收器会适配这个频率，其它的噪音信号都将被忽略。

你可以认为这种闪烁是引起接收器“注意”方法，正如我们人类特别容易被黄色的灯光引起注意一样，甚至在白天。

上图左边，调制信号通过驱动放大由红外LED发射;上图右边，信号通过接收器检测输出。

在串行通讯里，我们经常谈及‘marks’和‘spaces’标记。

‘spaces’是个默认信号，是指发射管关闭状态，在‘spaces’期间，红外光不被发射。

反之在‘marks’状态期间，红外光以特定的频率脉冲形式发射。

广州市超毅电子有限公司亿光红外线发射管、接收管的波长应用作者：超毅电子亿光红外线发射接收管产品可以与其它的电子元件组合可以出现不一样的功能，对于红外线发射接收管的选取推荐发射接收管要看它的使用CTR值能够在一定范围内做线性调整线性功能，相对主动控制一些电路情况。

红外线发射接收管的电流传输比(CTR)的允许范围是50%～200%。

超出这个范围肯恩该对于电子元件红外线发射接收管过载而烧坏，这是因为当发射接收管CTR<50%时，发射接收管中的LED就需要较大的工作电流(IF>5.0mA)，增大红外线发射接收管的功耗。

若CTR>200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。

应用：红外线发射与接收的方式有两种，其一是直射式，其二是反射式。

直射式指发光管和接收管相对安放在发射与受控物的两端，中间相距一定距离;反射式指发光管与接收管并列一起，平时接收管始终无光照，只在发光管发出的红外光线遇到反射物时，接收管收到反射回来的红外光线才工作。

双管红外发射电路，可提高发射功率，增加红外发射的作用距离。

根据红外线发射管芯片的特性，依据不同波长可以得到更广泛的应用，例如：波长：940nm，适用于遥控器，例如家用电器的遥控器;波长：808nm，适用于医疗器具，空间光通信，红外照明，固体雷射器的泵浦源;波长：830nm，适用于高速路的自动刷卡系统(夜视系统最好，可以看到管芯上有一点红光);波长：840nm，适用于摄像机彩色变倍红外防水;波长：850nm，适用于摄像头(视频拍摄)数位摄影，监控，楼寓对讲，防盗报警，红外防水;波长：870nm，适用于商场，十字路口的摄像头。

亿光代理商超毅电子是亿光的15年合作伙伴，拥有着丰富的亿光红外线发射管的市场经验，因此，如果对于红外线发射管的相关应用资料跟规格参数，可直接联系我们，我们会为您提供最专业的技术支持。

免费咨询热线：4008-800-932。

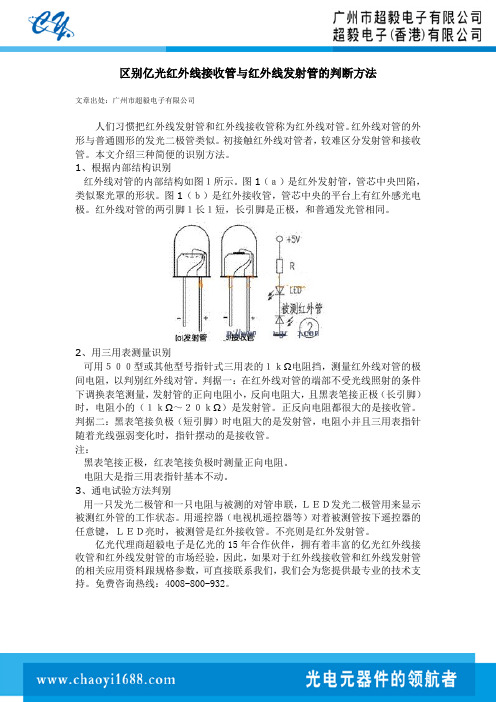

区别亿光红外线接收管与红外线发射管的判断方法文章出处：广州市超毅电子有限公司人们习惯把红外线发射管和红外线接收管称为红外线对管。

红外线对管的外形与普通圆形的发光二极管类似。

初接触红外线对管者，较难区分发射管和接收管。

本文介绍三种简便的识别方法。

1、根据内部结构识别红外线对管的内部结构如图１所示。

图1（ａ）是红外发射管，管芯中央凹陷，类似聚光罩的形状。

图1（ｂ）是红外接收管，管芯中央的平台上有红外感光电极。

红外线对管的两引脚１长１短，长引脚是正极，和普通发光管相同。

2、用三用表测量识别可用５００型或其他型号指针式三用表的１ｋΩ电阻挡，测量红外线对管的极间电阻，以判别红外线对管。

判据一：在红外线对管的端部不受光线照射的条件下调换表笔测量，发射管的正向电阻小，反向电阻大，且黑表笔接正极（长引脚）时，电阻小的（１ｋΩ～２０ｋΩ）是发射管。

正反向电阻都很大的是接收管。

判据二：黑表笔接负极（短引脚）时电阻大的是发射管，电阻小并且三用表指针随着光线强弱变化时，指针摆动的是接收管。

注：黑表笔接正极，红表笔接负极时测量正向电阻。

电阻大是指三用表指针基本不动。

3、通电试验方法判别用一只发光二极管和一只电阻与被测的对管串联，ＬＥＤ发光二极管用来显示被测红外管的工作状态。

用遥控器（电视机遥控器等）对着被测管按下遥控器的任意键，ＬＥＤ亮时，被测管是红外接收管。

不亮则是红外发射管。

亿光代理商超毅电子是亿光的15年合作伙伴，拥有着丰富的亿光红外线接收管和红外线发射管的市场经验，因此，如果对于红外线接收管和红外线发射管的相关应用资料跟规格参数，可直接联系我们，我们会为您提供最专业的技术支持。

免费咨询热线：4008-800-932。
