吹灰器的作用目前使用较多的蒸汽和声波吹灰器，作用都是相同的，不过如果哪个兄弟单位有用别的吹灰器用的好的给推荐一下。
1）蒸汽吹灰器主要是利用高压蒸汽的吹扫作用，清除受热面的积灰。
除掉炉壁和其它热交换部件上的灰渣，提高锅炉的热效率，使锅炉能够安全可靠、经济运行。
2）声波吹灰器主要应用于大型电站锅炉的水平烟道、竖井烟道的受热面清洁。
针对传统的蒸气吹灰装置对受热面管道形成强烈的冲刷和磨损，强度降低甚至导致爆管以及对锅炉尾部受热面产生低温腐蚀的缺陷，本项目采用声波振动作为吹灰动力源，声波的激烈而快速变化的振动对积灰、结垢在受热面的附着状态产生分离，并使原有的积灰、结垢发生疲劳断裂和破碎。
积灰和结垢在声波的作用下，从受热面剥离而被一定流速流动的烟气带出烟道。
声波吹灰器的振动频率远离锅炉本体、尾部受热面的本征频率，对受热面不会产生有害的共振，但对积灰和灰垢却能十分有效地清除，并能根据积灰的物理性质优化控制使积灰得以及时有效地清除，长期保持受热面清洁。
现在常用的吹灰器大致有三种。
利用蒸汽或压缩空气通过震荡舌板产生低声波的声波吹灰器。
利用可燃气体爆燃产生冲击波的脉冲吹灰器利用蒸汽或压缩空气为介质的机械吹灰器。
1. 利用蒸汽或压缩空气通过震荡舌板产生低声波的声波吹灰器结构简单，无机械传动装置，在工作中检修维护工作量小。
但因其声波能量小，适合布置在锅炉的水平烟道，对过热器和再热器的垂直布置管束进行清灰。
该吹灰器对水平烟道下部沉积的积灰无法清除。
2. 利用可燃气体爆燃产生冲击波的脉冲吹灰器结构简单，无机械传动装置，虽然在工作中检修维护工作量小，但在运行不但有较大的的工作量，并要及时更换加装可燃气体（乙炔），有较高的运行费用。
该吹灰器适合对布置在锅炉的后部烟道，对水平布置的过热器，再热器，省煤器进行清灰，尤其对徊转式空予器清灰效果最好，但对水平烟道下部沉积的积灰无法清除。
3. 以机械为动力旋转推进，其吹灰方式利用蒸汽动能对受热面进行吹扫，该吹灰器对徊转式空予器的清灰效果比较差，而对锅炉其它受热面的清灰效果都比较理想，并且可以清除水平烟道下部沉积的积灰。
蒸汽式吹灰器蒸汽吹灰是目前大型电厂常用的清除锅炉内部附着于换热管表面积灰的方法，它是利用水蒸汽的自由射流冲击力，消除受热面积灰的吹灰方法，它使用压力P=1.5-2.0Mpa，温度t≤320℃的蒸汽吹除受热面积灰。
蒸汽吹灰器可以布置在锅炉各个部位，能对炉膛、水平烟道和尾部竖井进行吹灰，对结渣性强，灰熔点低和较粘的灰有明显效果，并且蒸汽来源比较充分。
图1所示为蒸汽吹灰器在锅炉上的安装情况，从图上看出，蒸汽吹灰器体积较大，设计安装蒸汽吹灰器要专门设置吹灰平台，这会影响到整台锅炉的空间布局。
图2所示为蒸汽吹灰器工作示意图，吹灰时，长达6-9米的中空的伸缩管螺旋伸入到锅炉中，伸缩管上分布有蒸汽出口，伸缩管伸入炉墙的同时蒸汽出口开始喷出蒸汽，对换热面进行吹扫，伸长到最大限度后伸缩管返回，如此往复，完成对换热管积灰的吹扫过程。
在现场应用中，吹灰器会发生机械卡涩、热态进退困难、受热面吹损等现象，严重时可导致受热面发生爆管事故，机械卡涩等原因也会导致电机烧损。
另外，蒸汽吹灰有吹灰死角，被蒸汽吹到的部位，积灰会被清理干净，蒸汽吹不到的地方，积灰的去除效果不佳。
如图3所示为山东石横热电厂所用的上海锅炉厂煤粉炉折焰角部位积灰情况，此部位蒸汽吹不到，折焰角部位的积灰相当严重。
这些机械故障和除灰性能的缺陷，使吹灰器投入率很低，200MW以下机组蒸汽吹灰器的投入率不到20%，300MW以上机组的蒸汽吹灰器在锅炉投运安装后维护投入的成本和人力很大，有的甚至由制造厂方派专人长年维护，平均每台锅炉每年为此要多付出几十万元的维护费用。
蒸汽吹灰器的投运要消耗大量高温高压蒸汽，运行成本大大高于其它类型的吹灰器，有些还影响大机组的负荷。
图1蒸汽式吹灰器图2 蒸汽式吹灰器工作原理图3遮掩角积灰CFB循环流化床锅炉飞灰的主要化学成份是SiO2、Al2O3和CaO 等，可用作粘土质原料，提供硅铝成份，并有较高活性，广泛用于水泥等建材制造。
CFB如果使用蒸汽吹灰器吹灰，会向炉内吹进大量水分和湿蒸汽，一台蒸汽吹灰器的耗气量为0.3T/H。
锅炉蒸汽吹灰、声波吹灰和弱爆炸波吹灰的技术经济性比较摘要锅炉及热交换器的积灰、结焦使锅炉排烟温度上升，导致热效率下降，并会引起受热面腐蚀，影响经济性、安全性。
故长期以来，人们一直在寻求较好的除灰方式。
通过对目前主要采用的蒸汽吹灰、声波吹灰及弱爆炸波吹灰（也称激波吹灰、燃气脉冲吹灰或燃气高能脉冲吹灰）的原理、效果、费用比较，认为弱爆炸波吹灰值得推广应用。
前言锅炉、加热器和换热器的积灰、结焦影响受热面的传热效率，使锅炉排烟温度上升，导致锅炉的热效率下降，理论计算和运行经验表明，锅炉排烟温度升高20℃，锅炉热效率就会下降1%，同样严重的是积灰、结焦达到一定程度时会引起锅炉受热面的腐蚀和意外停炉，造成重大的经济损失。
长期以来，锅炉受热面的除灰问题一直是锅炉运行中特别受关注的问题之一，多年来，为了解决此类问题，陆续研制了蒸汽吹灰、高压水力吹灰、钢珠清灰，压缩空气吹灰和声波吹灰，俄罗斯（中央锅炉透平研究所）研制了弱爆炸波吹灰技术。
国内第一套弱爆炸波吹灰是由中电国华电力股份有限公司北京热电分公司（北京一热）于198年从乌克兰进口的100×104kcal/h热水锅炉配套引进的。
90年代初该技术开始用于国内电站锅炉，并获得成功，几年来经过改进，在电站锅炉、水泥窑余热炉、有色金属冶炼余热炉和化工行业加热炉上得到较大的推广，并取得了明显的效果，下面对蒸汽吹灰声波吹灰和弱爆炸波吹灰作一简要的技术经济性分析和比较。
1 吹灰器的原理1.1 蒸汽吹灰一定压力和一定干度的蒸汽，从吹灰器喷口高速喷出，对积灰受热面进行吹扫，以达到清除积灰的目的。
1.2 声波吹灰金属膜片在压缩空气的作用下产生具有一定声压和频率的声波，锅炉受热面的积灰在声波的作用下处于松动和悬浮的状态，易被有一定速度的烟气带走，达到清理受热面的目的。
1.3 弱爆炸波吹灰弱爆吹灰的基本原理比较简单：主要是使预混可燃气（例如乙炔-空气预混气）在特制的、一端连接喷管的爆燃罐内点火爆燃，产生的强烈的压缩冲击波（即爆燃波）并通过喷管导入烟道内，通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。

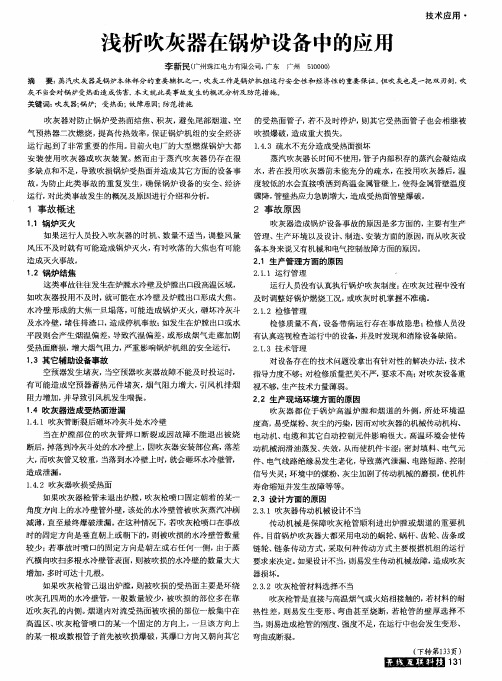

锅炉吹灰器的应用在燃煤锅炉运行中，受热面的积灰和结渣是不可避免的，严重积灰和结渣对于锅炉的正常运行非常不利。
灰污的热阻很大，附着在受热面上将降低受热面的吸热能力，使得传热效率降低。
炉膛及后续受热面传热效率降低将导致各个受热面的吸热量减少，炉膛出口以及最终的锅炉排烟温度升高，锅炉整体效率下降。
一般而言，与清洁状况相比，受到污染后锅炉效率将降低1％～2.5％，排烟温度升高十几度[1，2] 。
积灰和结渣不仅使得受热面的吸热能力降低，而且会引起受热面表面温度过高，导致受热面金属超温和高温腐蚀，甚至管排爆漏。
此外，较大的渣块坠落还会引发锅炉安全问题。
1 吹灰器使用效果和现状结渣和积灰无论是在炉膛还是对流受热面，都将对锅炉产生不利的影响，而吹灰是一个有效的解决办法。
吹灰器利用一定的吹灰介质(水、蒸汽、声波、燃气等)清扫受热面，清除表面的污垢，使得其表面恢复清洁状态。
一般来说，吹灰与不吹灰相比较，可以降低排烟温度15℃左右，锅炉效率提高1％～2％。
美国和西欧一些国家均将吹灰器作为确保机组安全经济运行的重要手段，其吹灰器的投用率普遍较高，而我国的吹灰器投运率则较低。
据1992年电力部西安热工研究所的调查，国产吹灰器的平均投用率仅为27％，进口吹灰器除前苏联生产的投用率不到4％，平均投用率为41％。
200MW机组锅炉的吹灰器投用率还不到22％，600 MW及以下机组吹灰器平均投用率36％，几乎没有锅炉吹灰系统全套正常投用的机组。
目前常用的吹灰器一般有如下型式：蒸汽吹灰器、水力吹灰器、压缩空气吹灰器、声波吹灰器、钢珠吹灰器和气脉冲吹灰器。
其中，蒸汽吹灰器由于其介质廉价易得而占据了大部分份额。
其它形式虽然各有优劣，但是使用不是十分广泛。
对于蒸汽吹灰器，其研究方向集中于喷嘴设计，目的是消耗更少的蒸汽取得更好的除灰效果。
2 吹灰优化的概念及必要性吹灰器的运作是用一定量的介质消耗来换取受热面的清洁，因而其运作本身要消耗一定成本。
锅炉各种吹（除）灰器比较表
我国电站锅炉、工业锅炉、船舶锅炉以及各种工艺加热炉等等，随着能源紧张，已逐渐转向以燃用低热值劣质燃料为主的发展方向，这将导致受热面玷污、结渣加重，传热大幅度降低，各种腐蚀穿孔加剧，使锅炉长周期高负荷高效率安全运行遭受严重威胁，因此，非常有效的清除锅炉积灰十分迫切。
实践证明，采用高性能吹灰器，经常对锅炉各部分受热面进行在线吹扫，保持
受热面清洁干燥，就能有效地揭制受热面玷污、结渣和腐蚀，确保锅炉安全、稳定、高效运行，并可获得可观的经济收益。
关于HQ型声波吹灰器在锅炉上的应用及效益分析某热电厂3号炉受受热面受到积灰、结渣影响，在按额定工况运行时排烟温度达到190 ℃，停磨时高达210 ℃，明显高于设计的150℃经济排烟温度，影响锅炉高效运行。
其主要原因是设计排烟温度高、受热面局部结渣、积灰。
排烟温度过高不但增大锅炉排烟损失、增加燃料成本，增加了该厂电―袋复合除尘器的投资和运行维护成本，同时还严重威胁着锅炉的主汽系统的安全运行。
鉴于锅炉运行多年的现状，在设计参数无法重新设计更改的情况下，该厂通过在锅炉受热面安装HQ型声波吹灰器来加强清灰，增加受热面吸热能力的方式降低锅炉排烟温度、减少排烟损失，提高锅炉热效率。
1 吹灰技术简介锅炉行使用广泛的吹灰装置主要有伸缩式蒸汽吹灰器、激波式吹灰器及声波吹灰器三大类，简介如下。
1.1 伸缩式蒸汽吹灰器伸缩式蒸汽吹灰器是采用伸缩管形式将一定压力蒸汽通入炉内对受热面积灰部位进行直接吹扫。
对炉膛水冷壁等无障碍受热面清灰效果好，但不适于过热器等有障碍受热面清灰，且结构复杂、安装工作量大，枪管易弯曲、卡涩，故障率高、维护工作量大，另外由于吹扫蒸汽容易腐蚀、冲刷受热面管，减少受热面管寿命，极易出现受热面爆管。
该厂3#炉在使用吹灰器后出现过10余受热面爆管事故。
2007年曾经一次出现过123根管束因吹灰器吹损使管壁厚度小于设计允许壁厚而进行更换。
1.2 激波吹灰器激波吹灰器是利用气体体积急剧膨胀产生的冲击波清灰。
这类吹灰器对有效作用范围内的清灰能力强、效果明显，但不适合应用于炉膛清灰，另外作用于受到阻挡之后的其他部位，如过热器、省煤器等对流受热面清灰效果较差。
1.3 声波吹灰器声波吹灰器是用强烈声波所产生的起伏压力连续不断地冲刷管束表面达到除灰目的。
这种吹灰器可以对过热器、省煤器等受热面有障碍表面和空间进行清灰，结构简单、质量轻、易于安装、操作、维护，安全可靠，运行及维护费用低；但不适合应用于炉膛水冷壁清灰。
此类吹灰器已经在一些中压及以下锅炉中的得到了广泛应用，效果良好。
锅炉蒸汽吹灰、声波吹灰和弱爆炸波吹灰的技术经济性比较北京凡元兴科技有限公司技术部摘要锅炉及热交换器的积灰、结焦使锅炉排烟温度上升，导致热效率下降，并会引起受热面腐蚀，影响经济性、安全性。
故长期以来，人们一直在寻求较好的除灰方式。
通过对目前主要采用的蒸汽吹灰、声波吹灰及弱爆炸波吹灰（也称激波吹灰、燃气脉冲吹灰或燃气高能脉冲吹灰）的原理、效果、费用比较，认为弱爆炸波吹灰值得推广应用。
0 前言锅炉、加热器和换热器的积灰、结焦影响受热面的传热效率，使锅炉排烟温度上升，导致锅炉的热效率下降，理论计算和运行经验表明，锅炉排烟温度升高20℃，锅炉热效率就会下降1%，同样严重的是积灰、结焦达到一定程度时会引起锅炉受热面的腐蚀和意外停炉，造成重大的经济损失。
长期以来，锅炉受热面的除灰问题一直是锅炉运行中特别受关注的问题之一，多年来，为了解决此类问题，陆续研制了蒸汽吹灰，高压水力吹灰，钢珠清灰，压缩空气吹灰和声波吹灰，俄罗斯（中央锅炉透平研究所）研制了弱爆炸波吹灰技术。
国内第一套弱爆吹灰器是由中电国华电力股份有限公司北京热电分公司（北京一热）于1988年从乌克兰进口的100×104kcal/h热水锅炉配套引进的。
90年代初该技术开始用于国内电站锅炉，并获得成功，几年来经过改进，在电站锅炉、水泥窑余热炉、有色金属冶炼余热炉和化工行业加热炉上得到较大的推广，并取得了明显的效果，下面对蒸汽吹灰，声波吹灰和弱爆炸波吹灰作一简要的技术经济性分析和比较。
1吹灰器的原理1.1蒸汽吹灰一定压力和一定干度的蒸汽，从吹灰器喷口高速喷出，对积灰受热面进行吹扫，以达到清除积灰的目的。
1.2声波吹灰金属膜片在压缩空气的作用下产生具有一定声压和频率的声波，锅炉受热面的积灰在声波的作用下处于松动和悬浮状态，易被有一定速度的烟气带走，达到清理受热面积灰的目的。
1.3弱爆炸波吹灰弱爆吹灰的基本原理比较简单：主要是使预混可燃气（例如乙炔－空气预混气）在特制的、一端连接喷管的爆燃罐内点火爆燃，产生强烈的压缩冲击波（即爆燃波）并通过喷管导入烟道内，通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。
