诺天NT-200H 光纤熔接机技术参数

光纤熔接机参数光纤熔接机是一种用于熔接光纤连接器的设备。

它通过将两根光纤精确地对齐并加热使其熔接在一起，从而实现光纤的连接。

光纤熔接机的参数对于熔接质量和效率至关重要。

下面是一些常见的光纤熔接机参数以及其相关参考内容。

1. 熔接损耗：熔接损耗是光纤熔接机的一个重要指标，它衡量了光信号在熔接处的传输损耗。

一般来说，熔接损耗应该尽可能低，通常要求小于0.1dB。

相关参考内容可以包括：- 熔接机的熔接损耗测试方法和标准。

- 如何调节熔接机以获得更低的熔接损耗。

- 熔接损耗与光纤熔接机的参数设置之间的关系。

2. 熔接时间：熔接时间是指将两根光纤熔接在一起所需要的时间。

熔接时间一般应该尽可能短，以提高工作效率。

相关参考内容可以包括：- 熔接时间的计算方法和适用范围。

- 如何调整熔接机以获得更短的熔接时间。

- 熔接时间与熔接质量之间的关系。

3. 对准精度：对准精度是指熔接机对两根光纤的对准能力。

对准精度越高，熔接的质量越好。

相关参考内容可以包括：- 熔接机的对准精度测试方法和评价标准。

- 如何调节熔接机以获得更高的对准精度。

- 对准精度与熔接损耗之间的关系。

4. 温度控制：温度控制是光纤熔接机中的一个重要参数，它涉及到加热光纤以实现熔接的过程。

相关参考内容可以包括：- 熔接机的温度控制原理和方法。

- 如何调整熔接机以获得更精确的温度控制。

- 温度控制与熔接质量之间的关系。

5. 自动化功能：现代光纤熔接机通常具有各种自动化功能，如自动对准、自动熔接等。

相关参考内容可以包括：- 熔接机的自动化功能介绍和操作方法。

- 如何利用自动化功能提高工作效率和熔接质量。

- 自动化功能对设备的性能和可靠性的影响。

总之，光纤熔接机的参数是衡量其性能和质量的重要指标。

了解这些参数以及相关的参考内容可以帮助用户正确选择和操作光纤熔接机，提高光纤熔接的质量和效率。

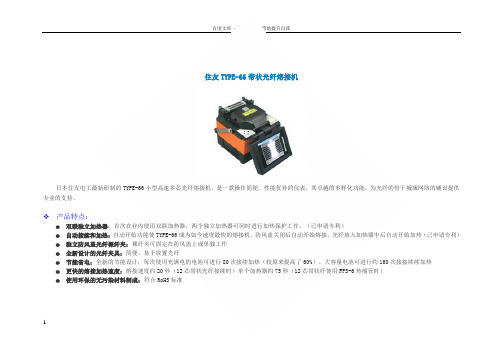

1住友TYPE-66带状光纤熔接机日本住友电工最新研制的TYPE-66小型高速多芯光纤熔接机，是一款操作简便、性能优异的仪表，其卓越的多样化功能，为光纤的骨干城域网络的铺设提供专业的支持。

❖ 产品特点：● 双联独立加热器：首次在业内使用双联加热器，两个独立加热器可同时进行加热保护工作。

（已申请专利）● 自动接续和加热：自动开始功能使TYPE-66成为如今速度最快的熔接机。

防风盖关闭后自动开始熔接。

光纤放入加热器中后自动开始加热（已申请专利）● 独立防风盖光纤裸纤夹：裸纤夹可固定在防风盖上或单独工作● 全新设计的光纤夹具：简便，易于放置光纤● 节能省电：全新的节能设计，每次使用充满电的电池可进行80次接续加热（较原来提高了60%）。

大容量电池可进行约160次接接续续加热● 更快的熔接加热速度：熔接速度约20秒（12芯带状光纤接续时）单个加热器约75秒（12芯带状纤使用FPS-6热缩管时）● 使用环保的无污染材料制成：符合RoHS标准项目TYPE-66M8TYPE-66M12接续损耗SMF：平均：平均：平均：平均加热时间约45秒(8芯带状纤加热时,2个加热器可同时使用)接续时间约20秒（8芯带状纤熔接时）接续次数约80次(BU-66S),约160次(BU-66L)（电池充电1次的标准接续次数）电源输入AC驱动和电池驱动电池专用锂电池（—15V）DC输入DC12V(PC-V66可选件专用)AC输入输入电压100-240V、50/60Hz驱动方式DC驱动（电池）、AC驱动（ADC-1240）显示器英寸彩色显示屏(可切换显示器前后位置)适用光纤SMF、MMF、DSF、NZ-DSF光纤外径125μm切断长10mm接续芯数1--8芯带状光纤1--12芯带状光纤熔接条件最大60种加热条件最大20种熔接损耗推定有接续数据记忆2000组张力试验功能张力（200gf）放电试验功能有局部照明V型槽局部照明LED灯DC输出端口DC12V（JR-5/JR-5B专用）USB端口通信接口2动作温度-10 — +50°C尺寸150（W）×150（D）×150H（mm）重量约2.7kg(含AC适配器)品名型号数量主机TYPE-661台电源（AC适配器兼充电器）PS-661个AC电源连线PC-AC41根剥线钳JR-51个冷却台---1个V型槽清洁工具VGT-11个收容箱---1个电池（标准型）BU-66S1个充电连线BCC-661根光纤切割刀FC-6M1台光纤夹具（12芯）FHM-121对备用电极ER-101对3OF-820光纤熔接机❖ 产品特点：● 全新的马达驱动程序，使机器更快更稳定● 8秒快速熔接,40秒加热,全世界最快熔接机● 体积小，重量轻，工程携带方便● 系统自检功能，确保熔接机随时处于最佳工作状态● 5英寸彩色LCD显示屏，放大光纤180-256倍● 可同时观测X轴、Y轴光纤● 暂停功能，便于科学教研4● 采用大型防风盖，即使15m/秒的强风下仍能进行接续● 5000米海拔高度，保证高原地区熔接质量● 10Ah大容量锂电池，充满电可接续和加热最少200次● 业内最大的存储量，可储存8000组接续结果● RS232接口，视频输出● 全新的光纤夹具设计，使光纤定位更精确，更方便适用光纤SM(单模)、MM(多模)、DS(色散位移)、NZDS(非零色散位移，即及EDF(掺铒光纤)实际平均接续损耗(SM)、(MM)、(DS)、(NZDS)回波损耗≥60dB张力测试（200gf）(标准)热缩套管20、40或60mm和一系列微型保护管熔接程序15组用户可根据, 1组用户自定义程序语言显示多国语言可订制操作环境-25 ~ +50℃（湿度）、0 ~ 95%RH（不结露）、 0 ~ 5000m(海拔)存储环境-40 ~ +80℃（湿度）、0 ~ 95%RH（不结露）尺寸与重量170（W）×140（H）×170（D）mm、3.3kg电源交流适配器：交流输入电压85~ 260V内置电池：电压为12V,10Ah,充满电后可熔接/加热最少200次.直流适配器：电压为12V,可接外置多功能电源（选件）标准配置主机、交流适配器、交流电源线、内置电池、充电器、备用电极、冷却托盘、操作指南、携带箱、精密光纤切割刀、光纤剥皮钳56适用光纤： SM(单模)、MM(多模) 、NZDS(非零色散位移，即光纤)及EDF （掺饵光纤）、其他光纤 实际平均损： (SM)、(MM)、(NZDS)、回拨损耗： ≥60dB张力测试： （200gf ）（标准）热缩套管： 20、40或60mm 和一系列微型保护管 熔接程序： 80组可定义熔接程序语言显示：中、英、韩、法、俄、意、德、西班牙、葡萄牙等多国语言操作环境：-25～＋50℃(温度)，0～95%RH（不结露），0～5000m（海拔）存储环境：-40～+80℃(温度)，0～95%RH（不结露）交流适配器：交流输入电压85～260V电源：内置电池：电压为12V，8Ah，充满电后可熔接/加热最少180芯尺寸/重量：140（D）×150（W）×160（H）mm/2.8kg78日本住友TYPE-39光纤熔接机Type-39先进的电子程序设计、可以选择自动接续、自动加热补强使接续变得更快捷、更容易。

光纤熔接机设置参数光纤熔接机是一种用于将光纤连接起来的设备，它可以将两根光纤通过高温熔接技术连接成一根光纤，以达到无缝连接的目的。

在使用光纤熔接机时，正确的设置参数是至关重要的，下面将介绍光纤熔接机设置参数的具体内容。

1. 温度设置温度设置是光纤熔接机参数设置中最重要的一个参数，以确保熔接的质量和稳定性。

温度设置可以分为熔接温度和保持温度两个部分。

在进行熔接时，需要将两根光纤放入熔接机内，将温度设置在适当的范围内，一般为220-250℃。

同时，为了保证熔接的质量，需要设置一个保持温度，一般为100-120℃。

2. 熔接时间设置熔接时间是指将两根光纤熔接在一起所需的时间。

在设置熔接时间时，需要考虑光纤的直径、材料、包层等因素。

一般来说，熔接时间设置在6-10秒之间，这样可以确保光纤熔接的质量和稳定性。

3. 熔接程序设置熔接程序设置是指在进行光纤熔接时所采用的程序和方式。

一般来说，熔接程序设置包括预热、熔接、保持、冷却等过程。

在设置熔接程序时，需要根据具体情况进行调整，以确保熔接的质量和稳定性。

4. 熔接压力设置熔接压力是指在进行光纤熔接时所采用的压力。

熔接压力的大小直接影响到光纤熔接的质量和稳定性。

一般来说，熔接压力需要根据光纤的直径、材料、包层等因素进行调整，以确保熔接的质量和稳定性。

5. 对准设置对准设置是指在进行光纤熔接时需要将两根光纤对准，以确保熔接的质量和稳定性。

在进行对准设置时，需要根据光纤的直径、材料、包层等因素进行调整，以确保光纤对准的准确性。

6. 其他设置除了以上几个主要的设置参数外，还有一些其他的设置参数需要注意。

比如，光纤熔接机的电源设置、光纤夹持器的调整等等。

这些设置参数都需要根据具体情况进行调整，以确保光纤熔接的质量和稳定性。

正确的设置光纤熔接机参数可以确保光纤熔接的质量和稳定性，从而提高光纤通信的可靠性和稳定性。

在实际应用中，需要根据具体情况进行调整，以确保光纤熔接的质量和稳定性。

技术要求(第一包)设备一名称：光纤熔接机型号：KL-280G数量：1台用途：监控、定位系统光缆光纤熔接主要技术参数、性能指标：1、性能指标适用光纤单模、多模石英光纤，包层外径125μm(标准)单模芯径4-14μm。

多模芯径50、62.5μm，光纤切割长度16mm（标准）涂覆层外径：50-150μm包层外径：100-1000μm2、光纤切割长度8-16mm，被覆光纤直径250μm，16mm(标准)或8-16mm(选用)被覆光纤直径100-1000μm。

3、平均接续损耗平均接续损耗0.01dB多模/0.02dB单模（标准剪断法测量）回波损耗优于60dB。

4、典型接续时间9秒（标准SM），典型加热时间30秒。

5、熔接程序100组单模熔接程序,100组多模熔接程序,用户可设置参数。

6、屏幕显示X轴和Y轴独显示，或同时显示X/Y轴，放大倍数200/400倍。

7、工作环境-10～+50℃（温度）,保管温度-40～+60℃0～95%RH（不结露）,0～4000m(海拔)。

存储环境-40～+80℃（温度）,0～95%(湿度)。

8、热缩套管40或60mm和一系列微型保护管。

9 、工作方式程序选择自动/手动接续操作自动/手动加热操作自动/手动。

10、电源：交流输入电压100V-240V50/60Hz30W，直流电源11-14V25W三合一电源模块;内置锂电池、充电器和交流适配器。

11、供方提供工具箱及配件GW578*2、CT30*2产品合格证、资质证明、2份说明书等相关技术资料（设备使用、维护常识和其它技术服务）。

12、质保期一年，质保期内出现故障供方免费上门维修或更换。

设备二型号：日本横河AQ7280数量：1台用途：判断光缆故障点及测定光纤长度。

主要技术参数、性能指标：1、盲区：<0.8m(2.7ft)，满足FTTx测量的关键指标2、10秒启动时间：开机马上测量3、全自动模式：单键运行(仅需设置好测量波长即可)，不需要其它测量设置条件4、测量程序模式：按照预设好的测量程序，单键运行。

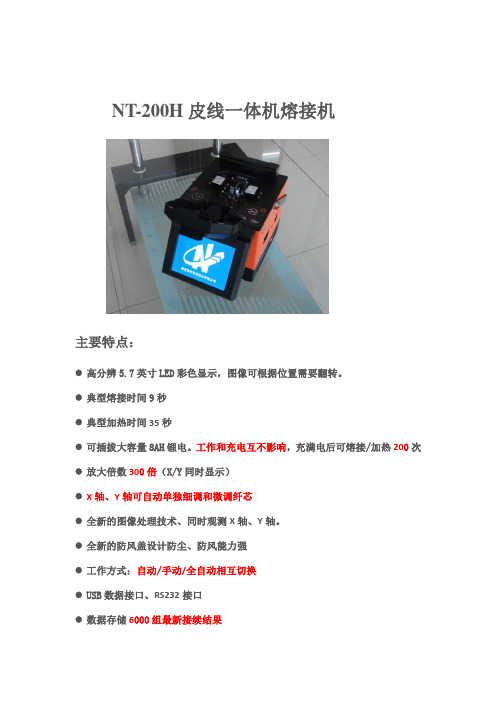

NT-200H皮线一体机熔接机主要特点：●高分辨5.7英寸LED彩色显示，图像可根据位置需要翻转。

●典型熔接时间9秒●典型加热时间35秒●可插拔大容量8AH锂电。

工作和充电互不影响，充满电后可熔接/加热200次●放大倍数300倍（X/Y同时显示）●X轴、Y轴可自动单独细调和微调纤芯●全新的图像处理技术、同时观测X轴、Y轴。

●全新的防风盖设计防尘、防风能力强●工作方式：自动/手动/全自动相互切换●USB数据接口、RS232接口●数据存储6000组最新接续结果一体机设计，多种服务：皮线、裸纤、跳线一体机可轻松完成。

技术参数：通用光纤SM（单模）、MM（多模）、NZDS(非零色散，即655光纤)、EDF（掺饵光纤）、其他光纤实际平均损耗0.02dB（SM）、0.01dB（MM）、0.04dB（NZDS）、0.04dB（EDF）回波损耗≥60dB张力测试200gf（标准）熔接程序50组可定义程序热缩套管20mm/40mm/60mm和其他系列微型保护管语言中文/英文操作环境温度-10～+50℃，湿度0～95%RH（不结露），海拔0～5000m工作电源交流适配器：输入100～240V 50/60Hz 输出（直流） 12V 5A电池12V / 8AH尺寸/重量155（W）*165（D）*150（H）/2.5KG标准配置：序号名称数量1 主机（NT-200H）1台2 光纤切割刀（NT-M7)1把3 光纤剥钳1把4 交流适配器（含AC线）1套5 电池1块6 充电器（含AC线）1套7 备用电极1付8 冷却托盘1个9 操作指南光盘1张10 快速操作指南1份11 携带箱1个。

光纤熔接机参数一、引言光纤熔接机是一种用于连接光纤的设备，它能够将两根光纤精确地熔接在一起，以实现信号的传输。

而在进行光纤熔接时，不同的光纤需要设置不同的参数，因此了解光纤熔接机参数对于正确操作设备非常重要。

二、光纤熔接机参数概述1. 光源功率：指的是发射到光纤上的功率，单位为dBm。

2. 线芯对准方式：分为自动和手动两种方式。

3. 热缩管长度：用于保护熔接后的光纤连接处，通常选择20mm或40mm长度。

4. 热缩管温度：指在进行热缩管收缩时所需达到的最高温度，通常为120℃-150℃。

5. 热缩时间：指进行热缩管收缩所需的时间，通常为10s-30s。

6. 放电次数：指进行放电操作所需次数，通常为1-3次。

7. 放电电压：指进行放电操作时所需达到的电压值，通常为5kV-10kV。

8. 放电时间：指进行放电操作所需时间，通常为1s-5s。

9. 换纤时间：指进行换纤操作所需的时间，通常为15s-20s。

三、光纤熔接机参数详解1. 光源功率光源功率是指发射到光纤上的功率，通常用dBm作为单位。

在进行光纤熔接时，不同类型的光纤需要设置不同的功率值。

一般来说，单模光纤需要设置较高的功率值，而多模光纤则需要设置较低的功率值。

此外，在进行熔接时还需要注意保持光源功率稳定，以确保熔接质量。

2. 线芯对准方式线芯对准方式分为自动和手动两种方式。

自动对准方式是指通过设备自动调整线芯位置来实现对准；手动对准方式则需要操作人员手动调整线芯位置。

自动对准方式通常比手动对准方式更精确、更快速，并且能够适应不同类型的光纤。

3. 热缩管长度热缩管长度用于保护熔接后的光纤连接处，通常选择20mm或40mm 长度。

在选择热缩管长度时需要考虑到连接处所处环境、连接处强度等因素。

4. 热缩管温度热缩管温度指在进行热缩管收缩时所需达到的最高温度，通常为120℃-150℃。

在进行熔接时需要确保热缩管温度稳定，以避免对光纤造成损害。

5. 热缩时间热缩时间指进行热缩管收缩所需的时间，通常为10s-30s。

光纤熔接机设置参数引言光纤熔接机是在光纤通信中用来连接光纤的重要设备。

它通过将光纤的两端进行熔接，实现光信号的传输，从而保证光纤通信的稳定性和可靠性。

为了确保熔接的质量，需要正确设置光纤熔接机的参数。

本文将详细介绍光纤熔接机的参数设置及其重要性。

参数设置的重要性参数设置是光纤熔接机工作的基础，合理的参数设置可以保证熔接质量，提高工作效率，减少熔接失败的概率。

在进行参数设置时需要考虑以下几个方面：光纤类型不同类型的光纤具有不同的熔接参数要求，包括熔接时间、熔接电流和熔接模式等。

根据光纤的类型选择相应的参数设置，可以避免因参数设置错误而导致的熔接质量问题。

熔接质量要求不同的应用场景对熔接质量的要求也不同。

有些场景对熔接质量要求较高，需要进行精细的参数设置，而有些场景对熔接质量要求较低，可以进行简单的参数设置。

环境条件光纤熔接机的工作环境对参数设置也有一定的影响。

例如，温度和湿度会影响光纤的扭曲和膨胀，需要相应地调整熔接参数。

此外，还需要考虑周围的光照条件和空气流通情况。

参数设置步骤下面将详细介绍光纤熔接机参数设置的步骤：步骤一：选择熔接模式根据光纤的类型和需求，选择合适的熔接模式。

常见的熔接模式有单一模式和多模式，选择合适的熔接模式可以提高熔接的准确性。

步骤二：设置熔接时间熔接时间是指光纤熔接机在进行熔接过程中的时间长度。

熔接时间的设置需要根据光纤的类型和熔接质量要求来确定。

通常情况下，熔接时间越长，熔接质量越好，但也会增加熔接的耗时。

步骤三：设置熔接电流熔接电流是指光纤熔接机在进行熔接过程中所施加的电流大小。

熔接电流的设置同样需要考虑光纤的类型和熔接质量要求来确定。

一个合适的熔接电流可以保证熔接质量并提高熔接效率。

步骤四：设置熔接次数熔接次数是指在同一熔接点进行多次熔接的次数。

多次熔接可以进一步提高熔接质量，但也会增加熔接时间。

熔接次数的设置一般根据光纤的类型和熔接质量要求来确定。

步骤五：设置环境参数根据工作环境的不同，设置合适的环境参数，包括温度、湿度、光照条件和空气流通情况等。

不同尺寸光纤熔接重点参数介绍越来越多的应用中需要熔接不同尺寸的光纤,本期为大家介绍在使用藤仓100系列熔接机熔接不同尺寸光纤时，常常需要调整的重点参数。

通过加深对这些重点参数的理解，能够实现对整个熔接过程的有效编程控制，进而达到最优的对接结果。

下面为大家详细介绍如下重点参数：●光纤类型●预熔功率●光纤信息●预熔时间●清洁放电功率●重叠●光纤端面间隔●主放电设置●设定间隔位置本文以MM125um与MM400um的光纤对接作为例子(125，250，400um均指光纤包层)。

重点参数1. 光纤类型：熔接机内部的出厂熔接模式。

了解所对接的两种光纤的指标和特性，包括：包层直径、纤芯直径、是否掺杂，是否有特殊结构；主要根据包层直径选取最相似的光纤类型。

对于MM125-125um，我们选取光纤类型MM对于MM250-250um，我们选取光纤类型LMA250对于MM400-400um，我们选取光纤类型SM400那么，对于MM125-400um，我们选取最接近的光纤类型SM4002.光纤信息：根据待熔接的光纤指标修改相对应的涂覆层直径、包层直径。

涂覆层直径、包层直径和切割长度决定了熔接时V槽的大小。

纤芯直径和MFD仅影响估算结果，一般不用去设置。

对于不同尺寸光纤熔接，我们一般设定右侧为包层直径更小的光纤，这是因为在熔接重叠过程中，熔接机默认的方式是左侧光纤固定，由右侧光纤推进并重叠。

对于125-400um，我们将右侧光纤信息的包层直径修改为125um。

3.清洁放电功率：去除残余酒精及微小灰尘放电。

由于清洁功率是根据400um光纤校正得到的，如果不更改，很容易将125um光纤烧球造成端面变形。

4.光纤端面间隔：设置两侧光纤在对准和预熔放电阶段的间隔。

当熔接小直径光纤时，可通过减小间隔设定来防止小光纤在预熔阶段被过分熔化。

125-125um默认是15um，400-400um默认是75um，对于125-400um，我们可以设置成15或30um。
