求磁场最小的面积问题考前冲刺专题练习(三)附答案高中物理选修3-1

（高二）教科版物理选修3—1第3章磁场练习含答案教科版选修3--1第三章磁场1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是()A．奥斯特B．爱因斯坦C．牛顿D．伽利略2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该()A．顺时针方向转动，同时向左移动B．逆时针方向转动，同时向右移动C．顺时针方向转动，同时悬线的拉力减小D．逆时针方向转动，同时悬线的拉力增大3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 TC．8.66×10－5 T D．7.07×10－5 T4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是()A．1带正电B．1带负电C．2不带电D．3带负电5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子()A．带正电B．在Ⅰ、Ⅱ区域的运动速度大小相同C．在Ⅰ、Ⅱ区域的运动时间相同D．从Ⅱ区域穿过铝板运动到Ⅰ区域6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向()A．与ab边垂直，指向左边B．与ab边垂直，指向右边C．与ab边平行，竖直向上D．与ab边平行，竖直向下7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d 处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32B8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定()A．粒子从a到b，带正电B．粒子从a到b，带负电C．粒子从b到a，带正电D．粒子从b到a，带负电9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．在a、b表面都聚集正电荷D．无法判断a、b表面聚集何种电荷10、如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小11、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．13、如图所示，有一对平行金属板，两板相距为0.05 m，电压为10 V；两板之间有匀强磁场，磁感应强度大小为B0＝0.1 T，方向与金属板平行并垂直于纸面向里．图中右边有一半径R为0.1 m、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B＝33T，方向垂直于纸面向里．一正离子沿平行于金属板面，从A点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝π3，不计离子重力．求：(1)离子速度v的大小；(2)离子的比荷q m；(3)离子在圆形磁场区域中运动时间t.（高二）教科版物理选修3—1第3章磁场练习含答案教科版选修3--1第三章磁场1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是()A．奥斯特B．爱因斯坦C．牛顿D．伽利略A[奥斯特发现了电流的磁效应，即把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转，故A正确．]2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该()A．顺时针方向转动，同时向左移动B．逆时针方向转动，同时向右移动C．顺时针方向转动，同时悬线的拉力减小D．逆时针方向转动，同时悬线的拉力增大D[闭合S后，螺线管左端为S极，右端为N极，由左手定则知圆环右边受垂直于纸面向里的安培力，左边受垂直于纸面向外的安培力，所以从上向下看线圈逆时针方向转动，当转动到线圈与纸面垂直时，线圈等效为左端为N极、右端为S极的磁针，由磁极间的作用力可知悬线拉力增大．]3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 TC．8.66×10－5 T D．7.07×10－5 TC[将罗盘放在通电直导线下方，罗盘静止时罗盘指针所指方向为该处的合磁场方向，如图，所以电流在该处产生的磁场的磁感应强度为B1＝Btan θ，代入数据得：B1＝8.66×10－5 T．C正确．]4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是()A．1带正电B．1带负电C．2不带电D．3带负电ACD[ 根据左手定则，带正电的粒子左偏，不偏转说明不带电，带负电的粒子向右偏，因此选A、C、D.]5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子()A．带正电B．在Ⅰ、Ⅱ区域的运动速度大小相同C．在Ⅰ、Ⅱ区域的运动时间相同D．从Ⅱ区域穿过铝板运动到Ⅰ区域C[粒子穿过铝板受到铝板的阻力，速度将减小. 由r＝m vBq可得粒子在磁场中做匀速圆周运动的轨道半径将减小，故可得粒子由Ⅰ区域运动到Ⅱ区域，结合左手定则可知粒子带负电，选项A、B、D错误；由T＝2πmBq可知粒子运动的周期不变，粒子在Ⅰ区域和Ⅱ区域中运动的时间均为t＝12T＝πmBq，选项C正确．]6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向()A．与ab边垂直，指向左边B．与ab边垂直，指向右边C．与ab边平行，竖直向上D．与ab边平行，竖直向下A[等边三角形的三个顶点a、b、c处均有一通电导线，且导线中通有大小相等的恒定电流．由安培定则可得：导线a、b的电流在c处的合磁场方向竖直向下．再由左手定则可得：安培力的方向是与ab边垂直，指向左边．]7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d 处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32BB[设正方形边长为l，则导线b在d处形成的磁场磁感应强度大小B＝k2l ；ac两根导线在d处形成的磁场磁感应强度大小均为：B a＝B c＝kl＝2B；则三根通电导线产生的磁场在d处的总磁感应强度大小为B总＝2B a＋B＝3B.]8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定()A ．粒子从a 到b ，带正电B ．粒子从a 到b ，带负电C ．粒子从b 到a ，带正电D ．粒子从b 到a ，带负电D [垂直于磁场方向射入匀强磁场的带电粒子受洛伦兹力作用，使粒子做匀速圆周运动，半径R ＝m v qB .由于带电粒子使沿途的空气电离，粒子的能量减小，又据E k ＝12m v 2知，v 在减小，故R 减小，可判定粒子从b 向a 运动；另据左手定则，可判定粒子带负电．]9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况( )A ．在b 表面聚集正电荷，而a 表面聚集负电荷B ．在a 表面聚集正电荷，而b 表面聚集负电荷C ．在a 、b 表面都聚集正电荷D ．无法判断a 、b 表面聚集何种电荷A [金属导体靠自由电子导电，金属中正离子并没有移动，而电流由金属导体中的自由电子的定向移动(向左移动)形成．根据左手定则，四指应指向电流的方向，让磁感线垂直穿过手心，拇指的指向即为自由电子的受力方向．也就是说，自由电子受洛伦兹力方向指向a 表面一侧，实际上自由电子在向左移动的同时，受到指向a 表面的作用力，并在a 表面进行聚集，由于整个导体是呈电中性的(正、负电荷总量相等)，所以在b 的表面“裸露”出正电荷层，并使b 表面电势高于a 表面电势，A 正确．]10、如图所示，金属棒MN 两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小A [导体棒受力如图所示．tan θ＝Fmg＝BILmg；棒中电流I变大，θ角变大，故A正确；两悬线等长变短，θ角不变，故B错误；金属棒质量变大，θ角变小，故C错误；磁感应强度变大，θ角变大，故D错误．]11、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误B[题目中没有给出导线如何放置，若导线与磁场垂直，则由磁感应强度定义式得出B＝FIL＝0.41×0.1T＝4 T．若导线放置时没与磁场垂直，此时受磁场力为0.4 N，根据磁感应强度定义式B＝FIL可知此处磁感应强度将大于4 T，故B正确．]12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．解析：如图所示，由于质子在O 点的速度垂直于板NP ，所以粒子在磁场中做圆周运动的圆心O ′一定位于NP 所在的直线上．如果直径小于ON ，则轨迹将是圆心位于ON 之间的一段半圆弧．(1)如果质子恰好从N 点射出，R 1＝d 4，q v 0B 1＝m v 20R 1. 所以B 1＝4m v 0dq .(2)如果质子恰好从M 点射出R 22－d 2＝⎝ ⎛⎭⎪⎫R 2－d 22，q v 0B 2＝m v 20R 2，得B 2＝4m v 05dq . 所以B 应满足4m v 05dq ≤B ≤4m v 0dq .答案：4m v 05dq ≤B ≤4m v 0dq13、如图所示，有一对平行金属板，两板相距为0.05 m ，电压为10 V ；两板之间有匀强磁场，磁感应强度大小为B 0＝0.1 T ，方向与金属板平行并垂直于纸面向里．图中右边有一半径R 为0.1 m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B ＝33 T ，方向垂直于纸面向里．一正离子沿平行于金属板面，从A 点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD 方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝π3，不计离子重力．求：(1)离子速度v 的大小；(2)离子的比荷q m ；(3)离子在圆形磁场区域中运动时间t.解析：(1)离子在平行金属板之间做匀速直线运动，洛伦兹力与电场力大小相等，即：B 0q v ＝qE 0E 0＝U d解得v ＝2 000 m/s.(2)在圆形磁场区域，离子做匀速圆周运动，由洛伦兹力公式和牛顿第二定律有：Bq v ＝m v 2r由几何关系有：tan θ2＝R r解得离子的比荷为：q m ＝2×104 C/kg.(3)弧CF 对应圆心角为θ，离子在圆形磁场区域中运动时间t ，t ＝θ2π·TT ＝2πm qB解得t ＝3π6×10－4 s ≈9×10－5 s.答案：(1)2 000 m/s (2)2×104 C/kg (3)9×10－5 s。

选修3-1磁场专项练习2一．选择题（共7小题）1．（2019•上海）如图，通电导线MN及单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向（）A．向左B．向右C．垂直纸面向外D．垂直纸面向里解：金属线框abcd放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框abcd左右两侧磁场方向相反，线框左侧的磁通量小于线框右侧的磁通量，磁通量存在抵消的情况．若MN中电流突然减小时，穿过线框的磁通量将减小．根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框abcd感应电流方向为顺时针，再由左手定则可知，左边受到的安培力水平向右，而左边的安培力方向也水平向右，故安培力的合力向右．故B正确，ACD错误．故选B 2．（2009•广东）表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B的匀强磁场中．质量为m、带电量为+Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是（）A．滑块受到的摩擦力不变B．滑块到达地面时的动能及B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．B很大时，滑块可能静止于斜面上解答：解：小滑块受力如图所示；A、F洛=QVB，滑动摩擦力F=μFN=μ（mgcosθ+QvB），随速度增加而变大，A错误．B、若滑块滑到底端已达到匀速运动状态，摩擦力F=mgsinθ=μ（mgcos θ+QvB），则v=（﹣cosθ），可看v随B的增大而减小，B越大滑块动能越小；若在滑块滑到底端时还处于加速运动状态，则B越大时，滑动摩擦力F越大，滑块克服阻力做功越多，由动能定理可知，滑块到达斜面底端的速度越小，动能越小，B错误．C、滑块沿斜面向下运动，由左手定则可知，洛伦兹力垂直于斜面向下，故C正确；D、滑块之所以开始能动，是因为重力的沿斜面的分力大于摩擦力，B 很大时，一旦运动，不会停止，最终做匀速直线运动，故D错误．故选C．3．（2019•西城区模拟）如图所示，正确标明了通电导线所受安培力F方向的是（ B ）A．B．C．D．4．（2009•金山区二模）如图所示，矩形线框abcd，及条形磁铁的中轴线位于同一平面内，线框内通有电流I，则线框受磁场力的情况（）A．ab和cd受力，其它二边不受力B．ab和cd受到的力大小相等方向相反C．ad和bc受到的力大小相等，方向相反D．以上说法都不对解：A、各边都处在磁场中，各边电流方向都及磁场方向不平行，都受到安培力的作用，故A错误；B、ab边所处位置磁感应强度大，cd 边所处位置磁感应强度小，而两边电流大小相等，由F=BILsinθ可知两边所受安培力不相等，故B错误；C、ad边及bc边关于条形磁铁对称，它们所处的磁场强度大小相等，两边长度及电流大小相等，由F=BILsinθ可知，两边所受安培力大小相等，由左手定则可知安培力的方向相同，故C错误；D、由上可知，故D正确，5．（2019•宿州一模）如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B1、B2．今有一个质量为m、电荷量为e的电子从MN上的P点沿垂直于磁场的方向射入匀强磁场B1中，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是（）A．电子的运行轨迹为PDMCNEP B．电子运行一周回到P用时为T=C．B1=4B2 D．B1=2B2解：A、根据左手定则可知：电子从P点沿垂直于磁场的方向射入匀强磁场B1时，受到的洛伦兹力方向向上，所以电子的运行轨迹为PDMCNEP，故A正确；B、电子在整个过程中，在匀强磁场B1中运动两个半圆，即运动一个周期，在匀强磁场B2中运动半个周期，所以T=+，故B错误；C、由图象可知，电子在匀强磁场B1中运动半径是匀强磁场B2中运动半径的一半，根据r=可知，B1=2B2，故C错误，D正确．故选：AD．6．（2019•海南）空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是（）A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子，其运动轨迹一定相同D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大解：A、入射速度不同的粒子，若它们入射速度方向相同，则它们的运动也一定相同，虽然轨迹不一样，但圆心角却相同．故A错误；B、在磁场中半径，运动圆弧对应的半径及速率成正比，故B正确；C、在磁场中运动时间：（θ为转过圆心角），虽圆心角可能相同，但半径可能不同，所以运动轨迹也不同，故C错误；D、由于它们的周期相同的，在磁场中运动时间越长的粒子，其轨迹所对的圆心角也一定越大．故D正确；故选：BD二．解答题（共5小题）7．（2019•南充一模）如图所示，一根足够长的光滑绝缘杆MN，及水平面夹角为37°，固定在竖直平面内，垂直纸面向里的匀强磁场B充满杆所在的空间，杆及B垂直，质量为m的带电小环沿杆下滑到图中的P处时，对杆有垂直杆向上的拉力作用，拉力大小为0.4mg，已知小环的带电荷量为q，问（sin37°≈0.6；cos37°≈0.8）（1）小环带什么电？（2）小环滑到P处时的速度多大？解：（1）环所受洛伦兹力及杆垂直，只有洛伦兹力垂直于杆向上时，才能使环向上拉杆，由左手定则可知环带负电．（2）设杆拉住环的力为T，由题可知：T=0.4mg在垂直杆的方向上对环有：qvB=T+mgcos37°即qvB=0.4mg+0.8mg解得：答：（1）小环带负电；（2）小环滑到P处时的速度为：．8．（2019•西城区模拟）如图，一根绝缘细杆固定在磁感应强度为B 的水平匀强磁场中，杆和磁场垂直，及水平方向成θ角．杆上套一个质量为m、电量为+q的小球．小球及杆之间的动摩擦因数为μ．从A点开始由静止释放小球，使小球沿杆向下运动．设磁场区域很大，杆很长．已知重力加速度为g．求：（1）定性分析小球运动的加速度和速度的变化情况；（2）小球在运动过程中最大加速度的大小；（3）小球在运动过程中最大速度的大小．解：（1）由于洛伦兹力作用下，导致压力减小，则滑动摩擦力也减小，所以加速度增加，当洛伦兹力大于重力的垂直于杆的分力时，导致滑动摩擦力增大，从而出现加速度减小，直到处于受力平衡，达到匀速直线运动．因此小球先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动．（2）当杆对小球的弹力为零时，小球加速度最大．小球受力如图1所示根据牛顿第二定律mgsinθ=ma解得：a=gsinθ（3）当小球所受合力为零时，速度最大，设最大速度为vm小球受力如图2所示根据平衡条件qvmB=N+mgcosθmgsinθ=f滑动摩擦力f=μN解得：答：（1）先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动；（2）小球在运动过程中最大加速度的大小gsinθ；（3）小球在运动过程中最大速度的大小为．9．质量m=1.0×10﹣4kg的小物体，带有q=5×10﹣4C的电荷，放在倾角为37°绝缘光滑斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向如图所示，物块由静止下滑，滑到某一位置时，开始离开斜面，斜面足够长，g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）物块带何种电荷；（2）物块离开斜面时的速度；（3）物块在斜面上滑行的最大距离．解：（1）由题意可知：小滑块受到的安培力垂直斜面向上．根据左手定则可得：小滑块带负电．（2）当物体离开斜面时，弹力为零，因此有：Bqv=mgcosα，故．故物块离开斜面时的速度为3.2m/s．（3）由于斜面光滑，物体在离开斜面之前一直做匀加速直线运动，故有：v2=2al mgsinθ=ma所以代人数据解得：l≈0.85m．故物块在斜面上滑行的最大距离为：l≈0.85m．10．（2019•天津）在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点及x轴正方向成60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．解：（1）粒子在第一象限内做类平抛运动，进入第四象限做匀速圆周运动．设粒子过N点的速度为v，有得：v=2v0粒子从M点到N 点的过程，由动能定理有：解得：（2）粒子在磁场中以O′为圆心做匀速圆周运动（如图所示），半径为O′N，有：解得：（3）由几何关系得：ON=rsinθ设粒子在电场中运动的时间为t1，则有：ON=v0t1粒子在磁场中做匀速圆周运动的周期为：设粒子在磁场中运动的时间为t2，有：得：运动的总时间为：t=t1+t2即：11．（2019•资阳模拟）如图，xOy平面的第Ⅱ象限的某一区域有垂直于纸面的匀强磁场B1，磁场磁感应强度B1=1T，磁场区域的边界为矩形，其边分别平行于x、y轴．有一质量m=10﹣12kg、带正电q=10﹣7C 的a粒子从O点以速度v0=105m/s，沿及y轴正向成θ=30°的方向射入第Ⅱ象限，经磁场偏转后，从y轴上的P点垂直于y轴射入第Ⅰ象限，P点纵坐标为y P=3m，y轴右侧和垂直于x轴的虚线左侧间有平行于y轴的匀强电场，a粒子将从虚线及x轴交点Q进入第Ⅳ象限，Q 点横坐标x Q=6m，虚线右侧有垂直纸面向里的匀强磁场B2，其磁感应强度大小仍为1T．不计粒子的重力，求：（1）磁场B1的方向及a粒子在磁场B1的运动半径r1；（2）矩形磁场B1的最小面积S和电场强度大小E；（3）如在a粒子刚进入磁场B1的同时，有另一带电量为﹣q的b粒子，从y轴上的M点以速度v0垂直于y轴射入电场，a、b粒子将发生迎面正碰，求M点纵坐标y M以及相碰点N的横坐标x N．12（2009•天津）如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向及x轴的方向夹角为θ．不计空气阻力，重力加速度为g，求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小；（3）A点到x轴的高度h．解答：解：（1）小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡，有qE=mg，得到E=重力的方向竖直向下，则电场力方向竖直向上，由于小球带正电，故场强度方向竖直向上．（2）小球做匀速圆周运动，设其设半径为r，由几何关系知 r==小球做匀速圆周运动的向心力由洛仑兹力提供，设小球做圆周运动的速为v，有qvB=m得v==由速度分解知v0=vcosθ代入得到 v0=（3）根据机械守恒定律，有mgh+= h=将v0，v代入得到h=答：（1）电场强度E的大小为，方向竖直向上；（2）小球从A点抛出时初速度v0=；（3）A点到x轴的高度h=．第 11 页。

求磁场区域最小面积的三类问题1、右图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2．0×10-3T,在X 轴上距坐标原点L=0．50m 的P 处为离子的入射口，在Y 上安放接收器，现将一带正电荷的粒子以v=3．5×104m/s 的速率从P 处射入磁场，若粒子在y 轴上距坐标原点L=0．50m 的M 处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m,电量为q,不记其重力。

（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y 轴正方向做匀速直线运动，求匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M 处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形。

2、如图所示，在竖直平面内，虚线MO 与水平线PQ 相交于O ，二者夹角θ=30°，在MOP 范围内存在竖直向下的匀强电场，电场强度为E ，MOQ 上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B ，O 点处在磁场的边界上，现有一群质量为m 、电量为+q 的带电粒子在纸面内以速度v （0<v ≤BE）垂直于MO 从O 点射入磁场，所有粒子通过直线MO 时，速度方向均平行于PQ 向左，不计粒子的重力和粒子间的相互作用力。

求：（1）速度最大的粒子在磁场中运动的时间；（2）速度最大的粒子打在水平线POQ 上的位置离O 点的距离； （3）磁场区域的最小面积。

3、如图，ABCD 是边长为a 的正方形。

质量为m 、电荷量为e 的电子以大小为v 0的初速度沿纸面垂直于BC 变射入正方形区域。

在正方形内适当区域中有匀强磁场。

电子从BC 边上的任意点入射，都只能从A 点射出磁场。

不计重力，求：（1）次匀强磁场区域中磁感应强度的方向和大小； （2）此匀强磁场区域的最小面积。

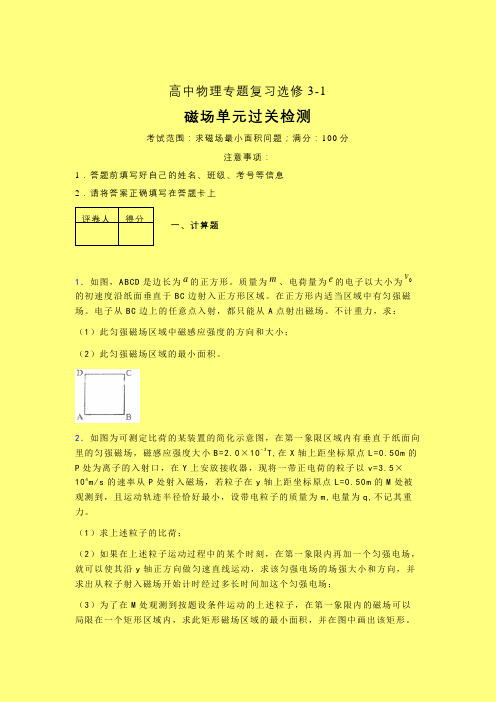

高中物理专题复习选修3-1磁场单元过关检测考试范围：求磁场最小面积问题；满分：100分注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上评卷人得分一、计算题v 1．如图，ABCD是边长为a的正方形。

质量为m、电荷量为e的电子以大小为0的初速度沿纸面垂直于BC边射入正方形区域。

在正方形内适当区域中有匀强磁场。

电子从BC边上的任意点入射，都只能从A点射出磁场。

不计重力，求：（1）此匀强磁场区域中磁感应强度的方向和大小；（2）此匀强磁场区域的最小面积。

2．如图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10-3T,在X轴上距坐标原点L=0.50m的P处为离子的入射口，在Y上安放接收器，现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m,电量为q,不记其重力。

（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形。

3．如图5，一个质量为，带电量的粒子在BC 边上的M 点以速度垂直于BC 边飞入正三角形ABC 。

为了使该粒子能在AC 边上的N 点（CM ＝CN ）垂真于AC 边飞出ABC ，可在适当的位置加一个垂直于纸面向里，磁感应强度为B 的匀强磁场。

若此磁场仅分布在一个也是正三角形的区域内，且不计粒子的重力。

试求：（1）粒子在磁场里运动的轨道半径ｒ及周期T ；（2）该粒子在磁场里运动的时间t ；（3）该正三角形区域磁场的最小边长；如图所示，直角坐标系xOy 第一象限的区域存在沿y 轴正方向的匀强电场。

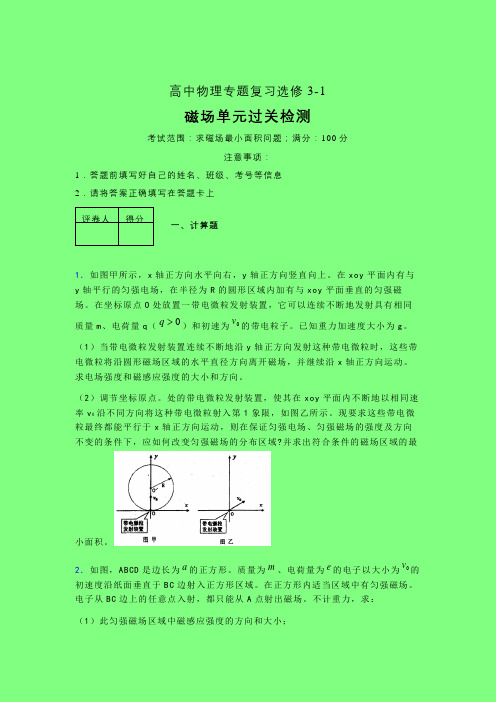

高中物理专题复习选修3-1磁场单元过关检测考试范围：求磁场最小面积问题；满分：100分注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上 评卷人得分 一、计算题1．如图甲所示，x 轴正方向水平向右，y 轴正方向竖直向上。

在xoy 平面内有与y 轴平行的匀强电场，在半径为R 的圆形区域内加有与xoy 平面垂直的匀强磁场。

在坐标原点O 处放置一带电微粒发射装置，它可以连续不断地发射具有相同质量m 、电荷量q （0 q ）和初速为0v 的带电粒子。

已知重力加速度大小为g 。

（1）当带电微粒发射装置连续不断地沿y 轴正方向发射这种带电微粒时，这些带电微粒将沿圆形磁场区域的水平直径方向离开磁场，并继续沿x 轴正方向运动。

求电场强度和磁感应强度的大小和方向。

（2）调节坐标原点。

处的带电微粒发射装置，使其在xoy 平面内不断地以相同速率v 0沿不同方向将这种带电微粒射入第1象限，如图乙所示。

现要求这些带电微粒最终都能平行于x 轴正方向运动，则在保证匀强电场、匀强磁场的强度及方向不变的条件下，应如何改变匀强磁场的分布区域?并求出符合条件的磁场区域的最小面积。

2．如图，ABCD 是边长为a 的正方形。

质量为m 、电荷量为e 的电子以大小为0v 的初速度沿纸面垂直于BC 边射入正方形区域。

在正方形内适当区域中有匀强磁场。

电子从BC 边上的任意点入射，都只能从A 点射出磁场。

不计重力，求：（1）此匀强磁场区域中磁感应强度的方向和大小；（2）此匀强磁场区域的最小面积。

3．如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B1，E的大小为0.5×103V/m, B1大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B2，磁场的下边界与x轴重合．一质量m=1×10-14kg、电荷量q=1×10-10C的带正电微粒以某一速度v沿与y轴正方向成60°角从M点沿直线运动，经P 点进入处于第一象限内的磁场B2区域。

一、磁场形状为圆状的最小面积计算1.如图，在直角坐标系xOy平面内，虚线MN平行于y轴，N点坐标(－l，0)，MN与y 轴之间有沿y轴正方向的匀强电场，在第四象限的某区域有方向垂直于坐标平面的圆形有界匀强磁场(图中未画出)。

现有一质量为m、电荷量大小为e的电子，从虚线MN上的P点，以平行于x轴正方向的初速度v0射入电场，并从y轴上A点(0，0.5l)射出电场，射出时速度方向与y轴负方向成30°角，此后，电子做匀速直线运动，进入磁场并从圆形有界磁场边界上Q点(3l6，－l)射出，速度沿x轴负方向，不计电子重力。

求：(1)匀强电场的电场强度E的大小？(2)匀强磁场的磁感应强度B的大小？电子在磁场中运动的时间t是多少？(3)圆形有界匀强磁场区域的最小面积S是多大？解析(1)设电子在电场中运动的加速度为a，时间为t，离开电场时沿y轴方向的速度大小为v y，则a＝eE mv y＝atl＝v0tv0＝v y tan 30°解得E＝3m v20 el。

(2)设轨迹与x轴的交点为D，OD距离为x D，则x D＝0.5l tan 30°x D＝3l 6所以DQ平行于y轴，电子在磁场中做匀速圆周运动的轨道的圆心在DQ上，电子运动轨迹如图所示。

设电子离开电场时速度为v ，在磁场中做匀速圆周运动的轨道半径为r ， 则v 0＝v sin 30° r ＝m v eB ＝2m v 0eB r ＋r sin 30°＝l (有r ＝l3)t ＝13TT ＝2πm eB ⎝ ⎛⎭⎪⎫或T ＝2πr v ＝πl 3v 0解得B ＝6m v 0el ，t ＝πl9v 0。

(3)以切点F 、Q 为直径的圆形有界匀强磁场区域的半径最小，设为r 1，则 r 1＝r cos 30°＝3r 2＝3l6S ＝πr 21＝πl 212。

答案 (1)3m v 20el (2)6m v 0el ，πl 9v 0(3)πl 2122．如图所示，在直角坐标系xoy 中，第Ⅰ象限存在沿y 轴正方向、电场强度为E 的匀强电场，第Ⅳ象限存在一个方向垂直于纸面、磁感应强度为B 的圆形匀强磁场区域。

章末复习课【知识体系】磁场错误![答案填写]错误!BS投影面积左手定则相吸相斥qvB错误!错误!主题1磁场对电流的作用——安培力1．分析在安培力作用下通电导体运动情况的一般步骤．（1)画出通电导线所在处的磁感线方向及分布情况．（2）用左手定则确定各段通电导线所受安培力．(3)据初速度方向结合牛顿定律确定导体运动情况．2．注意问题．（1)公式F＝BIL中L为导线的有效长度．（2)安培力的作用点为磁场中通电导体的几何中心．(3）安培力做功：做功的结果将电能转化成其他形式的能．【典例1】如图所示，光滑导轨与水平面成α角，导轨宽L.匀强磁场磁感应强度为B.金属杆长为L,质量为m，水平放在导轨上．当回路总电流为I1时，金属杆正好能静止．则（1)这时B至少多大？B的方向如何？（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？解析:解这类题时必须先画出截面图，只有在截面图上才能正确表示各力的准确方向，从而理清各矢量方向之间的关系．（1)画出金属杆的截面图．由三角形定则得,只有当安培力方向沿导轨平面向上时安培力才最小，B也最小．根据左手定则，这时B应垂直于导轨平面向上，大小满足BI1L＝mg sin α，B＝错误!。

（2)当B的方向改为竖直向上时，这时安培力的方向变为水平向右，要使金属杆保持静止，应使沿导轨方向的合力为零，得BI2L cos α＝mg sin α，I2＝错误!.答案:(1）错误!垂直于导轨平面向上(2）错误!针对训练1。

质量为m、长度为L的导体棒MN静止于水平导轨上，通过MN的电流为I，匀强磁场的磁感应强度为B,方向与导轨平面成θ角斜向下，如图所示．求棒MN受到的支持力和摩擦力．解析：由左手定则判断安培力的方向时，要注意安培力的方向既垂直于电流方向又垂直于磁场方向，垂直于电流方向和磁场方向所决定的平面，棒MN受力分析如图所示。

由平衡条件有水平方向F f＝F sin θ，竖直方向F N＝F cos θ＋mg.且F＝BIL，从而得F f＝BIL sin θ。

（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。

已知重力加速度为g。

这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。

两个速率相同的电子分别在两磁场区域做圆周运动。

与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。

2020--2021人教物理选修3—1第3章磁场附答案人教选修3—1第三章磁场1、磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是()A．磁体的吸铁性B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理2、如图所示，两条通电直导线平行放置，长度为l1的导线中电流为I1，长度为l2的导线中电流为I2，l2所受l1的磁场力大小为F2，且由l1产生的磁场的磁感应强度方向在l2处垂直于纸面向外，其大小为()A．B＝F2I2l2B．B＝F2I1l1C．B＝F2I2l1D．B＝F2I1l23、如图所示，两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A.1∶1 B．1∶2C．1∶4 D．4∶14、(双选)如图所示，在方框中有一能产生磁场的装置，现在在方框右边放一通电直导线(电流方向如图中箭头方向)，发现通电导线受到向右的作用力，则方框中放置的装置可能是()A B C D5、如图为电视机显像管的偏转线圈示意图，线圈中心O处的黑点表示电子枪射出的电子，它的方向垂直纸面向外，当偏转线圈中的电流方向如图所示时，电子束应()A．向左偏转B．向上偏转C．向下偏转D．不偏转6、(双选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。

设D形盒半径为R，若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子7、如图所示，一半径为R的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m、电荷量为q的正电荷(重力忽略不计)以速度v沿正对着圆心O的方向射入磁场，从磁场中射出时速度方向改变了θ角。

(完整版)高中物理选修3-1磁场知识点及习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)高中物理选修3-1磁场知识点及习题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)高中物理选修3-1磁场知识点及习题的全部内容。

（完整版）高中物理选修3-1磁场知识点及习题编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望 (完整版）高中物理选修3-1磁场知识点及习题这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉,前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步，以下为 <(完整版）高中物理选修3—1磁场知识点及习题> 这篇文档的全部内容.一、 磁场 知识要点1。

磁场的产生⑴磁极周围有磁场.⑵电流周围有磁场(奥斯特）.安培提出分子电流假说(又叫磁性起源假说）,认为磁极的磁场和电流的磁场都是由电荷的运动产生的。

（不等于说所有磁场都是由运动电荷产生的。

）⑶变化的电场在周围空间产生磁场（麦克斯韦）. 2。

磁场的基本性质磁场对放入其中的磁极和电流有磁场力的作用（对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用)。

这一点应该跟电场的基本性质相比较。

3。

磁感应强度ILFB（条件是匀强磁场中,或ΔL 很小，并且L ⊥B ）。

磁感应强度是矢量.单位是特斯拉，符号为T ，1T=1N/（A m ）=1kg/（A s 2) 4。
