地下管线测量方法及质量控制苏州盛景信息科技股份有限公司，江苏苏州 215000 摘要：城市地下管线是城市发展的脉搏，在促进城市发展中起到很重要的作用，承担着保障城市运转的职能，所以说城市地下管线的空间位置和属性信息是城市建设的最基础也是尤为重要的信息。
通过对地下管线进行相关测量并绘制相关的基础图纸，便于城市主管部门对其进行规划整理，为城市建设提供基础信息。
文章主要通过案例进行分析，着重对城市地下管线的测量方法和质量控制的原则进行分析和研究，提出了自己的见解。
关键字：地下管线；测量方法；质量控制所谓的地下管线测量，就是对城市地下管线及其附属设施采用一定的测量仪器和测绘技术进行的测量、及绘图工作。
地下管线测量按照施工情况可以分为新建地下管线和施工完毕且正在使用的地下管线探查测量。
为确保地下管线测量的质量可靠，要求测量人员在地下管线测量的过程中，必须要严格按照测量规范及相关技术要求进行测量，并采用科学且合理的已经成熟的测量地下管线方法，并在可能的情况下采用最先进的技术和设备，这样就可以完全保证测量成果的精确性和可靠性。
以下是我结合自己在管线测量方面的工作经验，谈谈地下管管线测量方法及质量控制措施。
1工程概况某城市主要干道管线于2010年埋设，为了查明该工程地下管线状况，实现管线信息数字化管理，拟实施该工程管线竣工测量工作，线路总长1200余米。
本项目作业区域地势平坦，通视条件好；测区周围交通方便，测量条件良好。
2 技术措施2.1作业依据（1）《城市测量规范》（CJJ/T8-2011）；（2）《城市地下管线探测技术规程》（建设部CJJ61—2003）；（3）《1:500 1:1000 1:2000外业数字测图技术规程》（GB/T 14912-2005）；（4）其它测量规范要求及业主要求。
2.2主要软硬件台式电脑、平板电脑、GPS接收机、全站仪、绘图仪、交通工具、AutoCAD、CASS 8.0及其他相关软硬件。

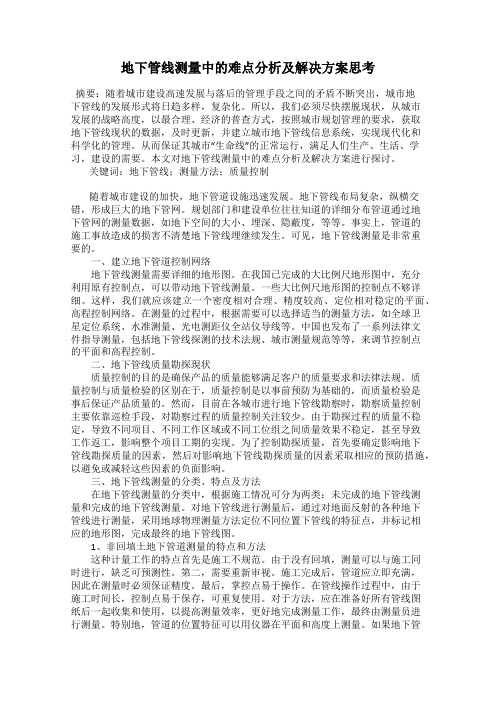

地下管线测量中的难点分析及解决方案思考摘要：随着城市建设高速发展与落后的管理手段之间的矛盾不断突出，城市地下管线的发展形式将日趋多样，复杂化。
所以，我们必须尽快摆脱现状，从城市发展的战略高度，以最合理、经济的普查方式，按照城市规划管理的要求，获取地下管线现状的数据，及时更新，并建立城市地下管线信息系统，实现现代化和科学化的管理。
从而保证其城市“生命线”的正常运行，满足人们生产、生活、学习，建设的需要。
本文对地下管线测量中的难点分析及解决方案进行探讨。
关键词：地下管线；测量方法；质量控制随着城市建设的加快，地下管道设施迅速发展。
地下管线布局复杂，纵横交错，形成巨大的地下管网。
规划部门和建设单位往往知道的详细分布管道通过地下管网的测量数据，如地下空间的大小、埋深、隐蔽度，等等。
事实上，管道的施工事故造成的损害不清楚地下管线埋继续发生。
可见，地下管线测量是非常重要的。
一、建立地下管道控制网络地下管线测量需要详细的地形图。
在我国已完成的大比例尺地形图中，充分利用原有控制点，可以带动地下管线测量。
一些大比例尺地形图的控制点不够详细。
这样，我们就应该建立一个密度相对合理、精度较高、定位相对稳定的平面、高程控制网络。
在测量的过程中，根据需要可以选择适当的测量方法，如全球卫星定位系统、水准测量、光电测距仪全站仪导线等。
中国也发布了一系列法律文件指导测量，包括地下管线探测的技术法规、城市测量规范等等，来调节控制点的平面和高程控制。
二、地下管线质量勘探現状质量控制的目的是确保产品的质量能够满足客户的质量要求和法律法规。
质量控制与质量检验的区别在于，质量控制是以事前预防为基础的，而质量检验是事后保证产品质量的。
然而，目前在各城市进行地下管线勘察时，勘察质量控制主要依靠巡检手段，对勘察过程的质量控制关注较少。
由于勘探过程的质量不稳定，导致不同项目、不同工作区域或不同工位组之间质量效果不稳定，甚至导致工作返工，影响整个项目工期的实现。
城市综合地下管线测量的质量控制与方法探讨摘要：城市发展中综合地下管线工程的施工，促进了城市经济的稳定发展，并且提升了土地资源的应用效率。
在此过程中关于城市综合地下管线工程的施工测量质量控制，也引起了作业人员及研究人员的重视。
文章针对当前城市综合地下管线测量的质量控制与方法，进行简要的分析研究。
关键词：城市综合地下管线；工程测量；质量控制；方法分析社会经济发展中城市综合地下管线工程，为重要的应用项目之一。
良好的城市综合地下管线工程施工应用，对于城市管理质量的提升，以及城市经济的稳定发展发挥了重要的作用。
因此关于影响城市综合地下管线测量质量的因素，也引起了广泛的关注。
如何有效的提升城市综合地下管线测量质量，并且促进后期工程的施工作业质量，成为当前城市综合地下管线工程发展中主要面临的问题。
1.影响城市综合地下管线测量的主要因素城市综合地下管线测量对于地下管线工程的施工应用影响重大，因此在实际发展中关于影响城市综合地下管线测量质量的因素，也引起了作业人员及研究人员的重视。
分析当前在实际发展中，主要对城市综合地下管线测量产生影响的因素为：设计因素、信息匹配因素、应用技术因素、测量人员专业性因素、测量环境因素。
笔者针对上述影响因素，进行简要的分析研究。
1.1设计因素城市综合地下管线测量的前提条件为工程设计，工程测量人员根据工程设计进行对应的工程测量。
因此实际分析如工程设计出现问题，则对于后期的工程测量造成了较大的影响，最终的结果即为工程测量出现问题，造成后期在工程施工维护应用中，出现了较多的质量问题。
如施工质量不合格，施工安全不达标，维护不合格等不良现象。
1.2信息匹配因素城市综合地下管线在施工之前进行工程设计，其设计的匹配基础参数即为项目施工工地。
因此实际分析信息匹配因素，则为主要影响工程测量的因素之一。
分析具体在施工发展中，信息匹配不合格，造成的不良现象主要体现为：工程设计方案与工程施工工地地质参数，以及地理参数出现了较大的冲突。
市政道路施工测量控制重点与难点解决办法的分析市政道路施工测量作为工程测量的一个重要组成部分，其目的是为测量市政道路整体的位置和地表变化，通过图形和数据表的形式展现出来，为市政道路施工提供保障。
相关工作人员或根据测量的数据结果，将图纸上的市政道路规划设计中的建筑物在实际现场中标出，使其成為道路施工的重要依据，市政道路的施工测量对整个市政工程设计、规划以及施工质量起到了重要的作用。
标签：市政道路施工测量；重点；难点；解决办法1、市政道路施工测量控制中的重点和难点1.1 施工测量质量控制城市建设规划中，测量工作是市政道路建设的重要环节，施工测量数据的准确度直接决定了市政道路施工的君度和质量。
市政道路建设总体上可以分为三部分：路基路面、桥梁工程以及地下管道。
在施工的过程中，如何做到及时检查和反馈是整个施工测量阶段的重中之重，如何有效的控制测量质量的精度也是整个施工质量环节的难点。
在施工前，要检查测量仪器的是否存在故障，并严格筛选合格的测量人员换。
1.2 施工测量执行标准控制在市政道路施工测量中，导线测量的目的是对设计单位所提供的线路和控制点进行加密。
首先根据现场施工的实际要求设定好加密导线的点位置，然后根据设计单位所提供的点来测绘已知的点。
在施工时，不能仅仅按照设计单位提供的测量数据为标准进行测量。
由于城市道路的时间和自然环境都会对施工数据产生影响，如果不按照施工测量标准执行，将会造成严重的质量问题。
2、市政道路施工测量现状2.1 施工测量人员的专业素质不高由于使用作业人员的专业水平参差不齐，部分施工作业人员业务水平比较低。
不能熟练掌握测量仪器的操作技巧，对测量仪器的功能的了解不够深入。
还有些测量人员对施工测量图纸认识不清，在施工测量时会带来各种问题。
记录数据也仅仅是简单的把测量结果通知给施工人员，经常遗漏一些重要的测量条件。
还有一些测量人员错误的认为把点位从图纸上移到实地就算完成任务了，没有考虑到实际施工测量的现实条件，导致测量结果出现一定的偏差。
地下综合管廊施工中的难点分析与解决方法近年来，随着城市化进程的不断加快，地下综合管廊作为一种集通信、电力、水利、燃气等各类管线于一体的综合设施，发挥着越来越重要的作用。
然而，在地下综合管廊施工过程中，我们也面临着一系列的难点问题。
本文将从工程规划、施工技术、安全管理和人员培训等方面，对地下综合管廊施工中的难点问题进行分析，并提出相应的解决方法。
一、工程规划阶段地下综合管廊项目的工程规划是施工的基础，但是由于监管不严和缺乏综合考虑，很多项目在规划阶段便存在难点问题。
比如，很多地下综合管廊施工项目中存在管线布置不合理、难以满足未来城市发展的需求等问题。
解决方法：在工程规划阶段，应加强对地下综合管廊施工项目的监管力度，制定相应的规范和标准，要求项目方必须进行细致的工程规划，并充分考虑未来城市发展的需求。
同时，在规划过程中要加强与其他相关部门的沟通协调，以确保管线布置的合理性。
二、施工技术难题在地下综合管廊施工过程中，我们也面临着一系列的技术难题。
比如，施工中经常遇到土壤质量差、地下水位高等问题，这些都给施工带来了一定的困难。
解决方法：针对土壤质量差、地下水位高等问题，施工方可以采取一些措施来减轻影响。
例如，可以通过加固土壤、排水降水位等方式，解决土壤质量不佳和地下水位高的问题。
同时，在施工过程中，施工方还需根据具体情况合理调整施工工艺，并进行必要的技术改进。
三、安全管理挑战地下综合管廊施工涉及到各类管线的施工，在安全管理方面存在一定难点。
比如，施工现场存在高风险作业，如高温作业、电气作业等，一旦安全措施不当，就会引发事故。
解决方法：在安全管理方面，必须严格按照相关规定进行操作，并建立健全安全管理体系。
施工方必须加强对施工现场的监管，确保施工过程中的安全措施到位。
同时，还需做好安全教育培训工作，提高员工的安全意识，减少安全事故的发生。
四、人员培训难题地下综合管廊施工需要熟悉相关技术和工艺的人员参与，而目前缺乏相关技术人员的情况比较普遍，给施工带来了一定困难。
对城市地下管线测量技术运用分析摘要：本文地下管线测量为研究对象，在分析了国内地下管线管理现状和存在的一些问题的基础上，重点对地下管线竣工测量的作业过程及作业方法以及内容进行分析，并结合笔者长期工作实践基础，相信对加强地下管线的管理具有积极的意义。
关键词：地下管线；内容；控制网日前，全国已有近三分之一的城市正在或即将进行地下管线普查。
地下管线普查结束的城市，管线普查档案巳陆续进馆。
城市地下管线是一个动态系统，它随着管线的新建、改建、扩建和维修而不断发生变化。
做好变化地段地下管线的竣工测量工作，是更改地下管线图或数据库，保持地下管线普查档案与现况相符的关键。
随着城市建设的飞速发展，地卞管线的建设规模也不断扩大，种类也越来越多，越来越密集。
合理开发利用城市地下空间资源，整合地下管线信息资源，实现地下管线信息共享，为城市管理、规划设计、建设以及应急管理等提供现势、准确和完整的地下管线信息，避免施工破坏地下管线事故，都迫切需要城市地下管线竣工数据的准确性。
《城市地下管线探测技术规程》db11／316—2005已于2005年11月1日颁布实施，各城市地下管线测量有了可以遵循的地方标准，将有利于各地下管线竣工测量工作的规范。
一城市地下给水管线管理中存在的问题给水管线是城市的重要基础设施之一，城市给水管线建设的过程是与城市基础设施的建设同步进行的，在这个过程中，由于历史的原囡和客观条什的限制．给水管线的基础资料缺损不全，准确度也较低，严重制约了给水管线管理水平的提高，以致影响到城市供水管网的改善和发眨。
这种情况主要表现存以下两个方面：一是旧城的地下给水管线铺设时间较长、构成复杂，过去仅凭有关人员来记忆，个个相传，不够准确，就是有一些档案记载的资料也流失而残缺不全，这种状况给对旧管道的更新改造工作带来诸多不便，地下给水管道埋设不清而导致的误挖误伤地下给水管道的现象时有发生，从而造成管道破裂、断裂等供水事故，给国家、企业和个人造成不必要的损失。
地下管线竣工测量成果质量控制分析摘要：地下管道完工测量结果的质量问题与每个管道建设单位、所有权单位、测量单位和城市建设文件管理部门相关。
有效地掌握每个环节，有效地控制竣工测量结果的质量问题，促进地下管道竣工测量系统的广泛、深入、持续和健康的发展是讨论的对象。
鉴于此，本文对地下管线竣工测量成果质量控制进行了分析，以供参考。
关键词：地下管线；竣工测量；成果质量；控制措施引言地下管线在城市经济赌博中具有非常特殊的地位，地下管线竣工测量工作是当今地下管线管理工作的要点，是实现地下管线资源有效更新的关键，也是我国城市化地下管线动态管理的基本保证。
随着科学技术木材和经济水平的提高，地下管道竣工测量过程中，要与现场购买联系起来，选择科学的测量方法、设备，确保现场测量质量，为城市建设和发展打下良好的基础。
1竣工测量的含义竣工测量将所有工程的相关指标结合在一起，在制作总平面测量图纸时更加科学和准确，降低了掌握相关施工布局和施工情况的工作难度，同时帮助工程保持协调。
为了真正意义上实现这一目标，进行竣工测量的实际工作应充分参考实际工程中每个地点的相关数据，同时还应针对竣工测量工作相对困难的部分地点进行详细测量，以避免出现错误，降低竣工总平面的科学性和准确性。
此外，对于完成整个平面的具体测量和地图创建任务，负责的员工必须小心地整理相关数据，并重点关注需要重画的测量图形。
必须严格按照相关要求执行，并仔细检查以避免出现错误。
2地下管线竣工测量工作存在的问题2.1地下管线建设时间久部分地区地下管道建设年代相对较长，而竣工后没有严格记录项目信息资料。
尤其是在城市拆除过程中，一些管线以前的基础工程、工程数据信息不够完整，只用工程设计的图纸内容和建筑工人的记忆看不到准确的管线趋势，给建筑工人带来了巨大的困难。
另外，有些房屋工程总是有挖错管线的问题，导致管道的整个结构被破坏，发生安全事故，浪费了很多时间和精力，妨碍了人们的正常工作和生活。
如何解决测绘技术中的地下管线定位问题地下管线定位是测绘技术中的一个重要课题，它对于现代城市规划建设以及公共设施维护具有十分重要的意义。
然而，由于管线埋设深度不一、材料多样、存在盲区等因素，地下管线定位一直以来都是一个难题。
本文将从技术层面、政策层面以及信息共享方面展开讨论，探讨如何解决测绘技术中的地下管线定位问题。
首先，从技术层面来解决地下管线定位问题是关键。
目前，针对地下管线定位的技术手段有多种选择，如电磁法、超声波、地震波等。
电磁法是一种常用的地下管线定位技术，通过测量地下管线周围的电磁场变化来确定管线位置。
然而，电磁法在盲区、干扰等环境下的准确性有限，需要进一步提升。
超声波技术则是一种通过声波在地下传播的方式来定位管线的方法，该技术具有定位精度高、适应性强等优点，但也受到地质结构、管线材质等因素的影响。
除此之外，地震波技术还可以通过分析地下震动信号，确定地下管线的位置，但该技术需要专业设备以及专业人员的支持。
综上所述，通过综合运用不同的技术手段，可以提高地下管线定位的准确性和可靠性。
其次，在解决地下管线定位问题的过程中，政策层面的支持也是不可或缺的。
政府部门可以制定相关法规和标准，明确地下管线定位的要求和责任主体。
比如，可以要求建设单位在进行地下管线埋设前，必须进行详细的勘察和测量，并将相关资料报备给地方测绘部门。
同时，政府还可以鼓励和推动技术研发和创新，为地下管线定位提供更加先进和有效的解决方案。
此外，政府部门还可以加强对地下管线的监管力度，确保地下管线的生命周期管理和维护工作得到有效进行。
政策层面的支持和管理将进一步促使地下管线定位问题得以解决。
最后，信息共享是解决地下管线定位问题的另一个关键方面。
由于地下管线信息分散、不完整，导致定位过程困难。
因此，建立地下管线信息共享的平台是非常重要的一项工作。
地方测绘部门可以与有关单位建立信息交流合作机制，通过共享各部门所掌握的地下管线信息，提高测绘工作的效率和准确性。
广州市东部交通枢纽中心南面道路改造工程（汇太西路东进北路至荔新公路段）地下管线探测质量检查报告****有限公司二〇二〇年二月广州市东部交通枢纽中心南面道路改造工程（汇太西路东进北路至荔新公路段）地下管线探测质量检查报告委托单位：广州市增城区新塘镇人民政府作业单位： ****有限公司项目负责： ****技术负责： ****报告编写： ****报告总页数：11页（含此页）报告编号：**-2020-WT-0104审核： ********有限公司二〇二〇年二月目录目录 (3)1.前言 (4)2.工程概况 (4)3.检查的技术依据 (6)4.检查工作概述 (6)4.1物探检查 (6)4.2内业质量检查 (7)5.精度统计 (8)5.1探测精度统计 (8)5.2测量精度统计 (10)6.主要问题及处理措施 (10)7.结论 (11)1.前言随着我国社会经济的发展，各类市政地下管线在城市化进程中形成了庞大的“地下迷宫”。
由于地下管线具有隐蔽性，而我国各城市地下管线在规划、建设、养护等多个环节存在多头监管的情况，目前管线马路拉链现象在全国各地屡见不鲜，地下管线事故屡屡见诸于报端。
如何综合有效管理城市地下管线，从而为管线规划、建设、管理提供科学决策依据，显得越来越重要。
广州市东部交通枢纽中心南面道路改造工程（汇太西路东进北路至荔新公路段）施工区域内已敷设较多地下管线，但缺乏空间信息数据。
因该工程的设计与施工需要，需探明指定工程施工范围内的地下管线的走向及位置，根据要求，绘制综合管线图，提交成果报告。
受广州市增城区新塘镇人民政府委托，********有限公司（下称我司）承担了此项目。
为确保地下管线探测工程质量，我司项目部对各工序质量进行了严格的质量监控，确保了本工序问题不带入后续工作，保证了探查、测量、内业工作的顺利衔接。
公司质检部按照测绘成果“二级检查，一级验收”的质检制度，对本项目成果进行了质量检查，并根据检查的实际情况编写了本质量检查报告。
