《城市地下管线测量》课程教学大纲

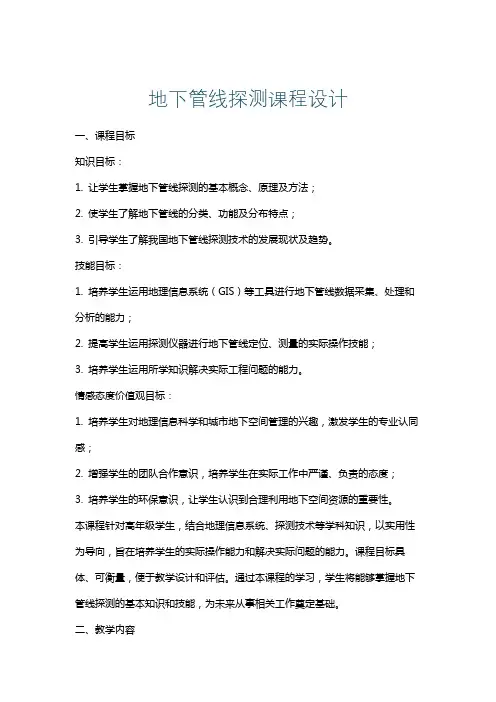

地下管线探测课程设计一、课程目标知识目标：1. 让学生掌握地下管线探测的基本概念、原理及方法；2. 使学生了解地下管线的分类、功能及分布特点；3. 引导学生了解我国地下管线探测技术的发展现状及趋势。

技能目标：1. 培养学生运用地理信息系统（GIS）等工具进行地下管线数据采集、处理和分析的能力；2. 提高学生运用探测仪器进行地下管线定位、测量的实际操作技能；3. 培养学生运用所学知识解决实际工程问题的能力。

情感态度价值观目标：1. 培养学生对地理信息科学和城市地下空间管理的兴趣，激发学生的专业认同感；2. 增强学生的团队合作意识，培养学生在实际工作中严谨、负责的态度；3. 培养学生的环保意识，让学生认识到合理利用地下空间资源的重要性。

本课程针对高年级学生，结合地理信息系统、探测技术等学科知识，以实用性为导向，旨在培养学生的实际操作能力和解决实际问题的能力。

课程目标具体、可衡量，便于教学设计和评估。

通过本课程的学习，学生将能够掌握地下管线探测的基本知识和技能，为未来从事相关工作奠定基础。

二、教学内容1. 地下管线探测基本概念：包括管线探测的定义、作用和分类，使学生建立对地下管线探测的整体认识。

相关教材章节：第一章 地下管线探测概述2. 地下管线探测原理：介绍电磁法、声波法、雷达法等常见探测方法的原理及适用范围。

相关教材章节：第二章 地下管线探测方法及原理3. 地下管线探测设备与仪器：讲解各种探测设备的工作原理、操作方法及注意事项。

相关教材章节：第三章 地下管线探测设备与仪器4. 地下管线数据采集与处理：教授如何使用GIS等工具进行数据采集、处理和分析。

相关教材章节：第四章 地下管线数据采集与处理5. 地下管线探测实际操作：组织学生进行实地探测，提高学生的实际操作能力。

相关教材章节：第五章 地下管线探测实际操作6. 地下管线探测案例分析：分析典型地下管线探测案例，使学生了解实际工作中可能遇到的问题及解决方法。

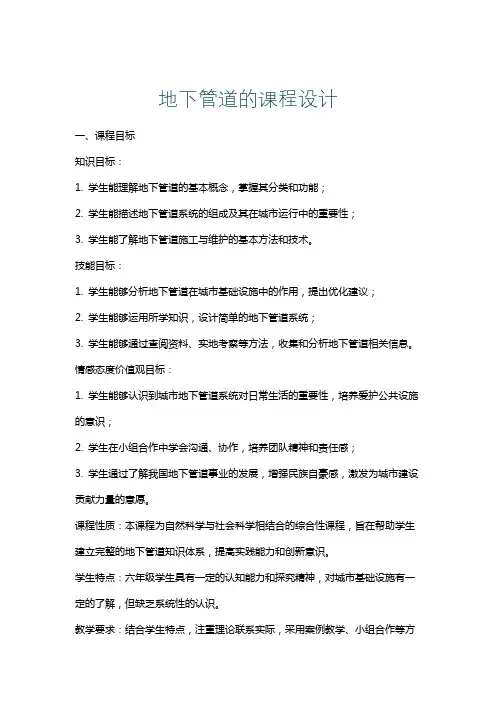

地下管道的课程设计一、课程目标知识目标：1. 学生能理解地下管道的基本概念，掌握其分类和功能；2. 学生能描述地下管道系统的组成及其在城市运行中的重要性；3. 学生能了解地下管道施工与维护的基本方法和技术。

技能目标：1. 学生能够分析地下管道在城市基础设施中的作用，提出优化建议；2. 学生能够运用所学知识，设计简单的地下管道系统；3. 学生能够通过查阅资料、实地考察等方法，收集和分析地下管道相关信息。

情感态度价值观目标：1. 学生能够认识到城市地下管道系统对日常生活的重要性，培养爱护公共设施的意识；2. 学生在小组合作中学会沟通、协作，培养团队精神和责任感；3. 学生通过了解我国地下管道事业的发展，增强民族自豪感，激发为城市建设贡献力量的意愿。

课程性质：本课程为自然科学与社会科学相结合的综合性课程，旨在帮助学生建立完整的地下管道知识体系，提高实践能力和创新意识。

学生特点：六年级学生具有一定的认知能力和探究精神，对城市基础设施有一定的了解，但缺乏系统性的认识。

教学要求：结合学生特点，注重理论联系实际，采用案例教学、小组合作等方法，提高学生的参与度和积极性，培养其综合运用知识解决实际问题的能力。

通过分解课程目标为具体学习成果，便于教学设计和评估。

二、教学内容1. 地下管道的定义与功能- 介绍地下管道的概念、分类及其在城市运行中的作用；- 分析不同类型地下管道的特点及应用场景。

2. 地下管道系统的组成- 详细讲解地下管道系统的各个组成部分，如管道、阀门、泵站等；- 分析各组成部分之间的联系和协同工作原理。

3. 地下管道施工与维护技术- 介绍地下管道的施工方法、工艺流程及注意事项；- 探讨地下管道的维护保养方法、故障排查及修复技术。

4. 地下管道在城市运行中的重要性- 分析地下管道在城市供水、排水、燃气、电信等方面的重要性；- 探讨地下管道系统对城市生态环境和居民生活质量的影响。

5. 地下管道系统优化与案例分析- 学习地下管道系统的优化原则和方法；- 分析国内外典型城市地下管道系统的优化案例。

管道工程教学大纲本大纲旨在规范管道工程教学内容，确保学生在学习过程中能够全面、系统地掌握相关知识和技能，为日后工作做好充分准备。

第一部分：导论1. 管道工程概述1.1 管道工程的定义和分类1.2 管道工程的发展历程1.3 管道工程在工业生产中的作用和意义2. 课程目标2.1 培养学生对管道工程的兴趣和热爱2.2 培养学生的实践能力和创新思维2.3 培养学生的团队合作精神和沟通能力第二部分：课程设置1. 课程名称：管道工程2. 适用对象：专业相关学生3. 学时安排：总计60学时，每周3学时，共20周完成4. 课程内容：4.1 管道工程基础知识- 管道工程的基本概念- 管道工程的发展现状- 管道工程的相关标准和规范 4.2 管道材料及其性能- 金属管道材料- 非金属管道材料- 管道材料的应用与选择4.3 管道设计与施工- 管道设计原理- 管道布局与优化- 管道施工工艺和质量控制 4.4 管道检测与运维- 管道安全与检测- 管道维护与保养- 管道故障处理及应急措施第三部分：教学方法1. 理论教学1.1 课堂讲授1.2 实验演示1.3 专题讲座2. 实践教学2.1 实地考察2.2 实验操作2.3 项目实践第四部分：考核与评定1. 课程考核方式：闭卷考试+实验报告2. 考核标准：满分100分，60分及以上为合格3. 成绩评定：平时成绩占40%，考试成绩占60%第五部分：参考教材1. 《管道工程概论》2. 《管道材料与设备》3. 《管道设计与施工技术》总结：本大纲是管道工程课程的教学指南，希望学生能够认真学习，严格执行要求，掌握相关知识和技能，为将来的工作打下坚实基础。

愿大家在学习管道工程的过程中不断进步，取得优异成绩！。

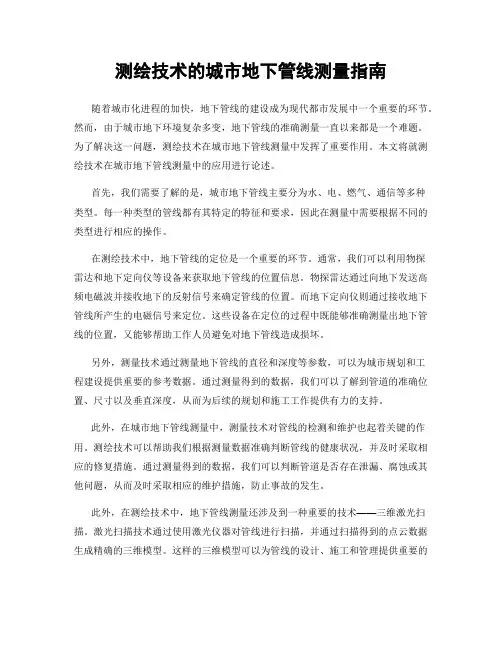

测绘技术的城市地下管线测量指南随着城市化进程的加快，地下管线的建设成为现代都市发展中一个重要的环节。

然而，由于城市地下环境复杂多变，地下管线的准确测量一直以来都是一个难题。

为了解决这一问题，测绘技术在城市地下管线测量中发挥了重要作用。

本文将就测绘技术在城市地下管线测量中的应用进行论述。

首先，我们需要了解的是，城市地下管线主要分为水、电、燃气、通信等多种类型。

每一种类型的管线都有其特定的特征和要求，因此在测量中需要根据不同的类型进行相应的操作。

在测绘技术中，地下管线的定位是一个重要的环节。

通常，我们可以利用物探雷达和地下定向仪等设备来获取地下管线的位置信息。

物探雷达通过向地下发送高频电磁波并接收地下的反射信号来确定管线的位置。

而地下定向仪则通过接收地下管线所产生的电磁信号来定位。

这些设备在定位的过程中既能够准确测量出地下管线的位置，又能够帮助工作人员避免对地下管线造成损坏。

另外，测量技术通过测量地下管线的直径和深度等参数，可以为城市规划和工程建设提供重要的参考数据。

通过测量得到的数据，我们可以了解到管道的准确位置、尺寸以及垂直深度，从而为后续的规划和施工工作提供有力的支持。

此外，在城市地下管线测量中，测量技术对管线的检测和维护也起着关键的作用。

测绘技术可以帮助我们根据测量数据准确判断管线的健康状况，并及时采取相应的修复措施。

通过测量得到的数据，我们可以判断管道是否存在泄漏、腐蚀或其他问题，从而及时采取相应的维护措施，防止事故的发生。

此外，在测绘技术中，地下管线测量还涉及到一种重要的技术——三维激光扫描。

激光扫描技术通过使用激光仪器对管线进行扫描，并通过扫描得到的点云数据生成精确的三维模型。

这样的三维模型可以为管线的设计、施工和管理提供重要的参考依据。

同时，三维模型还可以与其他地理信息系统（GIS）相结合，进一步提高对地下管线信息的管理和利用效率。

需要注意的是，城市地下管线测量中的精确性和准确性是至关重要的。

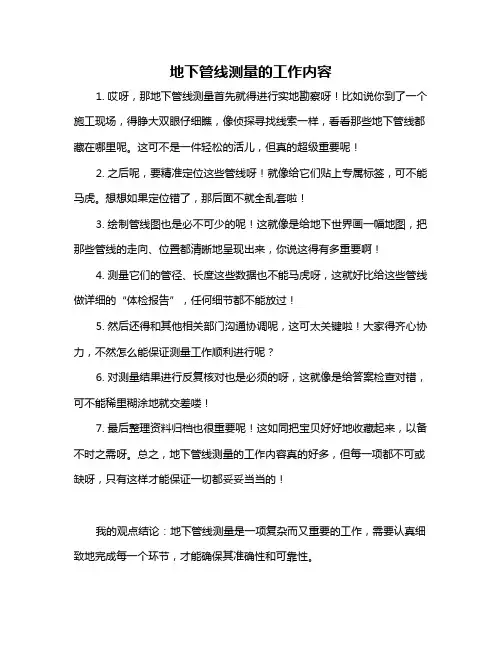

地下管线测量的工作内容
1. 哎呀，那地下管线测量首先就得进行实地勘察呀！比如说你到了一个施工现场，得睁大双眼仔细瞧，像侦探寻找线索一样，看看那些地下管线都藏在哪里呢。

这可不是一件轻松的活儿，但真的超级重要呢！
2. 之后呢，要精准定位这些管线呀！就像给它们贴上专属标签，可不能马虎。

想想如果定位错了，那后面不就全乱套啦！
3. 绘制管线图也是必不可少的呢！这就像是给地下世界画一幅地图，把那些管线的走向、位置都清晰地呈现出来，你说这得有多重要啊！
4. 测量它们的管径、长度这些数据也不能马虎呀，这就好比给这些管线做详细的“体检报告”，任何细节都不能放过！
5. 然后还得和其他相关部门沟通协调呢，这可太关键啦！大家得齐心协力，不然怎么能保证测量工作顺利进行呢？
6. 对测量结果进行反复核对也是必须的呀，这就像是给答案检查对错，可不能稀里糊涂地就交差喽！
7. 最后整理资料归档也很重要呢！这如同把宝贝好好地收藏起来，以备不时之需呀。

总之，地下管线测量的工作内容真的好多，但每一项都不可或缺呀，只有这样才能保证一切都妥妥当当的！
我的观点结论：地下管线测量是一项复杂而又重要的工作，需要认真细致地完成每一个环节，才能确保其准确性和可靠性。

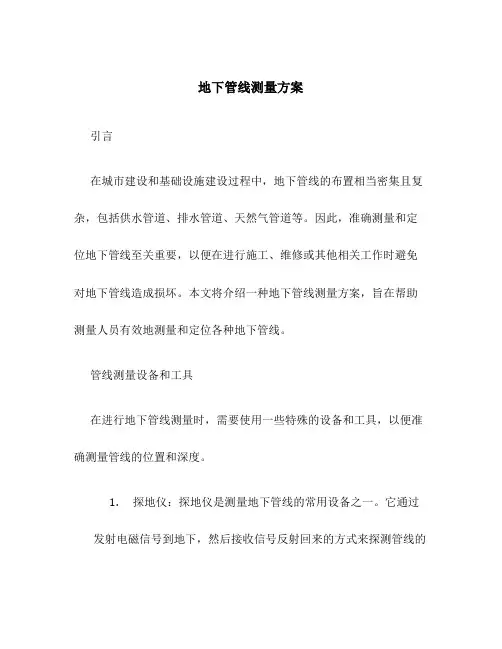

地下管线测量方案引言在城市建设和基础设施建设过程中，地下管线的布置相当密集且复杂，包括供水管道、排水管道、天然气管道等。

因此，准确测量和定位地下管线至关重要，以便在进行施工、维修或其他相关工作时避免对地下管线造成损坏。

本文将介绍一种地下管线测量方案，旨在帮助测量人员有效地测量和定位各种地下管线。

管线测量设备和工具在进行地下管线测量时，需要使用一些特殊的设备和工具，以便准确测量管线的位置和深度。

1.探地仪：探地仪是测量地下管线的常用设备之一。

它通过发射电磁信号到地下，然后接收信号反射回来的方式来探测管线的位置和深度。

探地仪可以根据信号反射的时间和强度来确定管线的准确位置。

2.电子测量仪器：电子测量仪器可以用来测量地下管线的深度。

它通常使用超声波技术或雷达技术，以非接触的方式测量管线距离地面的深度。

3.GPS定位系统：全球定位系统（GPS）可以用来确定测量点的经度和纬度坐标。

通过将测量点的坐标与管线数据进行比对，可以准确地确定管线的位置。

4.测量杆和标尺：测量杆和标尺可以用来测量地下管线距离地面的高度。

这些设备可以帮助测量人员快速准确地测量地下管线的深度。

测量步骤以下是一般的地下管线测量步骤，您可以根据具体情况进行调整和优化。

1.了解管线信息：在进行地下管线测量之前，首先需要获取管线的相关信息，包括管线的类型、直径、材质和埋深等。

这些信息可以通过向相关部门咨询和查阅相关文档获得。

2.确定测量范围：根据地下管线的布置情况，确定测量的范围。

可以根据需要选择特定的区域进行测量，或者进行全面的管线测量。

3.使用探地仪进行测量：根据测量范围的大小和复杂程度，选择合适的测量方法和探地仪器进行测量。

通过操作探地仪，对指定区域进行扫描，记录下管线的位置和深度信息。

4.使用电子测量仪器进行测量：根据需要，使用电子测量仪器进行地下管线的深度测量。

将电子测量仪器放置在地面上，使用其测量功能来获取管线距离地面的深度。

5.使用GPS定位系统进行定位：根据需要，使用GPS定位系统确定测量点的经度和纬度坐标。

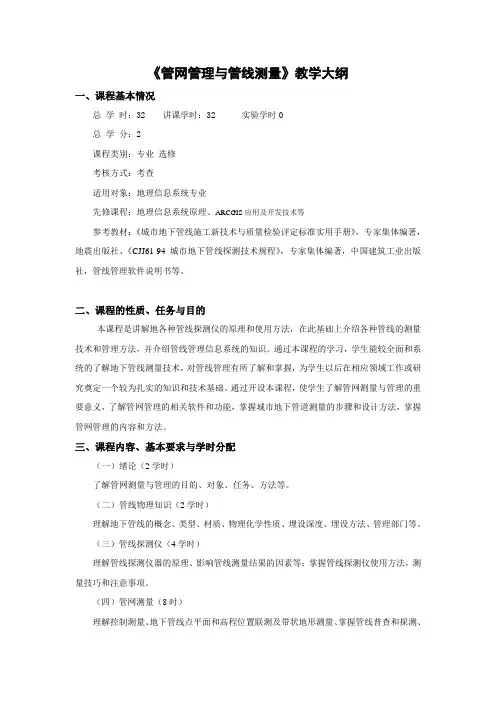

《管网管理与管线测量》教学大纲一、课程基本情况总学时：32 讲课学时：32 实验学时0总学分：2课程类别：专业选修考核方式：考查适用对象：地理信息系统专业先修课程：地理信息系统原理、ARCGIS应用及开发技术等参考教材：《城市地下管线施工新技术与质量检验评定标准实用手册》，专家集体编著，地震出版社、《CJJ61-94 城市地下管线探测技术规程》，专家集体编著，中国建筑工业出版社，管线管理软件说明书等。

二、课程的性质、任务与目的本课程是讲解地各种管线探测仪的原理和使用方法，在此基础上介绍各种管线的测量技术和管理方法，并介绍管线管理信息系统的知识。

通过本课程的学习，学生能较全面和系统的了解地下管线测量技术，对管线管理有所了解和掌握，为学生以后在相应领域工作或研究奠定一个较为扎实的知识和技术基础。

通过开设本课程，使学生了解管网测量与管理的重要意义，了解管网管理的相关软件和功能，掌握城市地下管道测量的步骤和设计方法，掌握管网管理的内容和方法。

三、课程内容、基本要求与学时分配（一）绪论（2学时）了解管网测量与管理的目的、对象、任务、方法等。

（二）管线物理知识（2学时）理解地下管线的概念、类型、材质、物理化学性质、埋设深度、埋设方法、管理部门等。

（三）管线探测仪（4学时）理解管线探测仪器的原理、影响管线测量结果的因素等；掌握管线探测仪使用方法，测量技巧和注意事项。

（四）管网测量（8时）理解控制测量、地下管线点平面和高程位置联测及带状地形测量、掌握管线普查和探测、管线图绘制、管线管理信息系统等。

了解管线测量的技术规范和规程。

（五）管网管理软件介绍（2学时）了解国内外管线管理相关软件的优缺点。

（六）管网管理的数据组织（2学时）掌握管网管理的数据组织方式、格式和存储方法。

（七）管网管理的相关功能（8学时）掌握管网管理的相关功能，如：查询、显示已经特殊功能（爆管分析）等（八）管网测量与管网管理的发展（2学时）了解管网测量的新手段与技术，了解管网管理的新发展。

《城市地下管线测量》课程实验教学大纲
一、基本信息
二、目的与任务
（一）目的
加深理解城市地下管线探查与测量的理论知识，联系实际情况熟悉城市地下管线探查和测量方法，掌握具体的技术操作，能够在指导下完成实验任务。

（二）任务
1、城市地下管线探查；
2、城市地下管线测量。

三、要求与安排方式
（一）实验要求
（1）利用管线探测仪和探地雷达等探查地下管线的管线点位置；
（2）利用全站仪或GPS设备采集地下管线数据并制图。

（二）实验安排方式
本实习以5~6人的小组为单位组织实施。

四、实验项目设置
实验一
五、考核与成绩评定
（一）考核内容
根据提交成果与资料，对每位学生进行考核，主要评估内容包括管线探测仪和探地雷达是否了解和学会使用；地下管线测量的方法是否掌握及绘制的地下管线图是否正确等，根据评估结果给出成绩。

此外，出勤，实习态度，实习资料的完整等都作为成绩的组成部分。

（二）成绩评定方法
成绩按通过与不通过两级给出。
