电气工程师看图要点

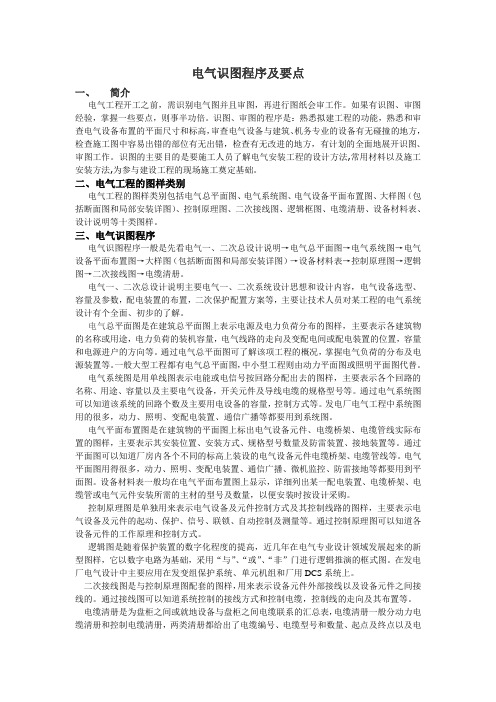

电气识图程序及要点一、简介电气工程开工之前，需识别电气图并且审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

识图、审图的程序是：熟悉拟建工程的功能，熟悉和审查电气设备布置的平面尺寸和标高，审查电气设备与建筑、机务专业的设备有无碰撞的地方，检查施工图中容易出错的部位有无出错，检查有无改进的地方，有计划的全面地展开识图、审图工作。

识图的主要目的是要施工人员了解电气安装工程的设计方法,常用材料以及施工安装方法,为参与建设工程的现场施工奠定基础。

二、电气工程的图样类别电气工程的图样类别包括电气总平面图、电气系统图、电气设备平面布置图、大样图（包括断面图和局部安装详图）、控制原理图、二次接线图、逻辑框图、电缆清册、设备材料表、设计说明等十类图样。

三、电气识图程序电气识图程序一般是先看电气一、二次总设计说明→电气总平面图→电气系统图→电气设备平面布置图→大样图（包括断面图和局部安装详图）→设备材料表→控制原理图→逻辑图→二次接线图→电缆清册。

电气一、二次总设计说明主要电气一、二次系统设计思想和设计内容，电气设备选型、容量及参数，配电装置的布置，二次保护配置方案等，主要让技术人员对某工程的电气系统设计有个全面、初步的了解。

电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途，电力负荷的装机容量，电气线路的走向及变配电间或配电装置的位置，容量和电源进户的方向等。

通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。

一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备，开关元件及导线电缆的规格型号等。

通过电气系统图可以知道该系统的回路个数及主要用电设备的容量，控制方式等。

发电厂电气工程中系统图用的很多，动力、照明、变配电装置、通信广播等都要用到系统图。

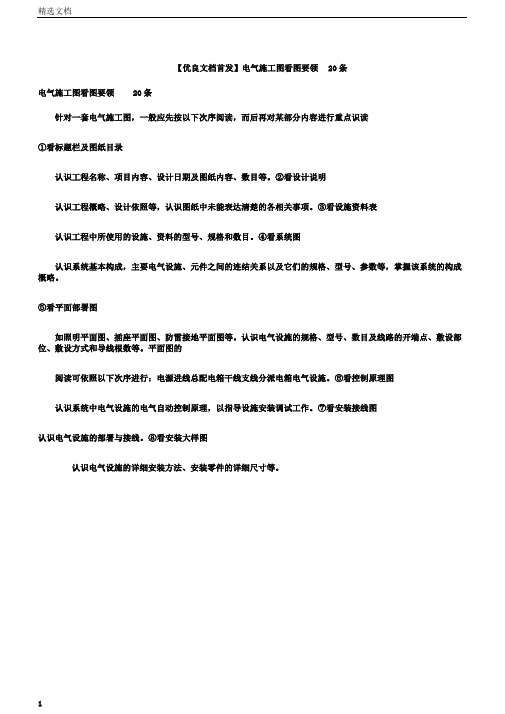

【优良文档首发】电气施工图看图要领20条电气施工图看图要领20条针对一套电气施工图，一般应先按以下次序阅读，而后再对某部分内容进行重点识读①看标题栏及图纸目录认识工程名称、项目内容、设计日期及图纸内容、数目等。

②看设计说明认识工程概略、设计依照等，认识图纸中未能表达清楚的各相关事项。

③看设施资料表认识工程中所使用的设施、资料的型号、规格和数目。

④看系统图认识系统基本构成，主要电气设施、元件之间的连结关系以及它们的规格、型号、参数等，掌握该系统的构成概略。

⑤看平面部署图如照明平面图、插座平面图、防雷接地平面图等。

认识电气设施的规格、型号、数目及线路的开端点、敷设部位、敷设方式和导线根数等。

平面图的阅读可依照以下次序进行：电源进线总配电箱干线支线分派电箱电气设施。

⑥看控制原理图认识系统中电气设施的电气自动控制原理，以指导设施安装调试工作。

⑦看安装接线图认识电气设施的部署与接线。

⑧看安装大样图认识电气设施的详细安装方法、安装零件的详细尺寸等。

抓住电气施工图重点进行识读在识图时，应抓住重点进行识读，如：①在明确负荷等级的基础上，认识供电电源的根源、引入方式及路数；②认识电源的进户方式是由室外低压架空引入仍是电缆直埋引入；③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；④明确电气设施、器件的平面安装地点。

联合土建施工图进行阅读电气施工与土建施工联合得特别密切，施工中经常波及各工种之间的配合问题。

电气施工平面图只反应了电气设施的平面部署状况，联合土建施工图的阅读还能够认识电气设施的立体布设状况。

熟习施工次序，便于阅读电气施工图。

如识读配电系统图、照明与插座平面图时，就应第一认识室内配线的施工次序。

①依据电气施工图确立设施安装地点、导线敷设方式、敷设路径及导线穿墙或楼板的地点；②联合土建施工进行各样预埋件、线管、接线盒、保护管的预埋；③装设绝缘支持物、线夹等，敷设导线；④安装灯具、开关、插座及电气设施；⑤进行导线绝缘测试、检查及通电试验；⑥工程查收。

电工必备：电气识图和接线口诀目录一、识图口诀 (2)一、熟悉电气图的有关规定 (4)二、熟悉常用电气图的特点 (4)三、熟悉电气元件的结构和原理 (5)二、接线口诀 (6)1、接地线的顺序是什么？ (6)2、安全注意事项 (7)3、单相电源插座接线的规定 (7)4、三相交流电源的两种接法和两种出线方式 (7)作为电工必须学会看图，包括原理图，接线图，电路图，如果你是搞电机修理的，那还要会看下线图和扩展图的，看电路图和接线图有个原则：从上到下，从左到右。

看到像蜘蛛网一样的图不要着急，按照上面的原则一点点看，慢慢会习惯的！识电图，有方法，掌握技巧，少走弯路！一些技术要求不可能都在图面上反映出来，也不可能在图面上一一标注清楚，因为这些技术要求在有关国家标准和技术规程、规范中已做了明确的规定。

因而在读电气图时，还必须了解这些相关标准、规程、规范，这样才算真正识图。

还要多了解、熟悉、理解电气图中涉及的有关基本概念。

例如，在看电动机控制电路图时，必须首先熟悉电气联锁、自锁等概念；然后分析关键点的电位，各点电位如何变化，如何互相关联，如何形成回路、通路；哪些构成直流回路，哪些形成信号通道，哪些属于控制回路等。

今天，电老虎网就分享一些老电工整理的看图以及接线口诀，希望大家能学以致用，提高工作效率。

一、识图口诀接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。

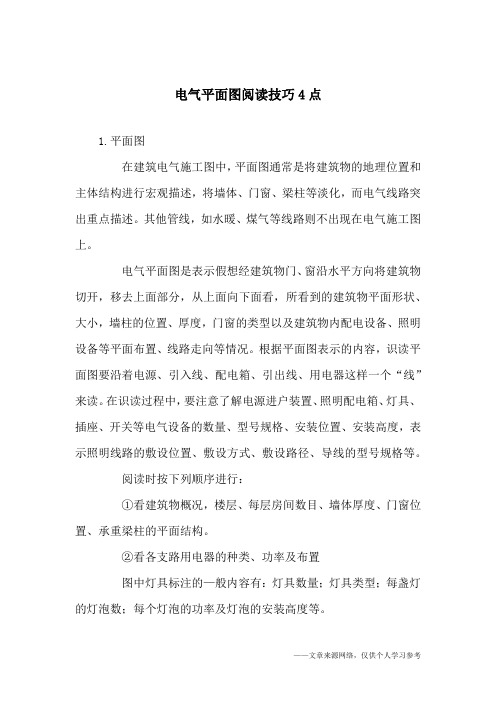

电气平面图阅读技巧4点
1.平面图
在建筑电气施工图中，平面图通常是将建筑物的地理位置和主体结构进行宏观描述，将墙体、门窗、梁柱等淡化，而电气线路突出重点描述。

其他管线，如水暖、煤气等线路则不出现在电气施工图上。

电气平面图是表示假想经建筑物门、窗沿水平方向将建筑物切开，移去上面部分，从上面向下面看，所看到的建筑物平面形状、大小，墙柱的位置、厚度，门窗的类型以及建筑物内配电设备、照明设备等平面布置、线路走向等情况。

根据平面图表示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器这样一个“线”来读。

在识读过程中，要注意了解电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

阅读时按下列顺序进行：
①看建筑物概况，楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。

②看各支路用电器的种类、功率及布置
图中灯具标注的—般内容有：灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。

③看导线的根数和走向
各条线路导线的根数和走向，是电气平面图主要表现的内容。

比较好的阅读方法是：
首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。

④看电气设备的安装位置
由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

电气原理图看图要点
电气原理图一般分为主电路和控制电路及保护电路。

主电路中通过的电流相对较大，主要是对压缩机、风机、水泵、电加热等主要用电设备供电；控制电路主要是给控制器及控制器外围的电器元件如交流接触器、过流保护器等供电；保护电路则是机组的各种保护反馈给控制器或通过控制电路实现保护的回路。

看图步骤
⑴先看主电路，看主电路中有些什么用电设备。

⑵看主电路中的用电设备是用什么电器元件控制的。

⑶看保护电路中各有多少种保护元件，保护元件的保护回路是反馈给哪里的。

电气原理图构成
电气原理图一般分为主电路和辅助电路两大部分：
主电路中通过的电流比较大，它主要是对电动机等主要用电设备供电，通常用粗实线画在图纸左边或者上部，它受辅助电路的控制。

辅助电路主要是对于控制电器供电，它是控制主电路动作的电路，所以又叫控制电路或控制回路，一般用细实线画在图纸右边或下部。

可以，家庭接地标准应＜4，也是有很大差距的。

阅读电气控制电路图原则
化整为零、顺藤摸瓜、先主后辅、集零为整、安全保护、全面检查。

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。

电气工程制图主要包括构图和管线图两部分。

为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。

一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。

这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。

通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。

标准符号分类很广泛。

具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。

二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。

具体而言，电源是指将电能转换成其他形式的元件。

负载是指电路中获取电能的元件。

导线是电路中传递电能的元件。

开关是电气设备中一种常见的控制元件。

然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。

三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。

这些连接方式包括内部联锁、外部联锁和并联。

在内部联锁中，元件的控制引脚连接在同一元件内。

在外部联锁中，元件的控制引脚连接在不同元件之间。

并联则指多个元件连接到相同的控制信号上。

四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。

像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。

在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。

在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。

综上所述，以上是电气工程制图中的一些基础知识。

在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。

理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

阅读电气工程施工图的读图步骤及方法阅读电气工程施工图时，一般可分三个步骤：（一）粗读所谓粗读就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，做到心中有数。

粗读应掌握工程所包含的项目内容（变配电、动力、照明、架空线路或电缆、电动起重机械、电梯、通信、广播、电缆电视、火灾报警、保安防盗、微机监控、自动化仪表等项目）、电压等级、变压器容量及台数、大电机容量和电压及起动方式、系统工艺要求、输电距离、厂区负荷及单元分布、弱电设施及系统要求、主要设备材料元件的规格型号、联锁或调节功能作用、厂区平面布置、防爆防火及特殊环境的要求及措施、负荷级别、有无自备发电机组及ＵＰＳ及其规格型号容量、土建工程要求及其他专业要求等。

粗读除浏览外，主要是阅读电气总平面图、电气系统图、设备材料表和设计说明。

（二）细读所谓细读就是按读图程序和读图要点即每项应注意并掌握的内容仔细阅读每一张施工图，达到读图要点中的要求，并对以下内容做到了如指掌：１）每台设备和元件的安装位置及要求；２）每条管线缆的走向、布置及敷设要求；３）所有线缆的连接部位及接线要求；４）所有控制、调节、信号、报警工作原理及参数；５）系统图、平面图及关联图样标注一致，无差错；６）系统层次清楚、关联部位或复杂部位清楚；７）土建、设备、采暖、通风等其他专业分工协作明确。

（三）精读所谓精读就是将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但做到了如指掌，而且应做到胸有成竹、滴水不漏。

对于一般小型且较简单或项目单一的工程，在读图时可直接进行精读，而对大、中型且项目较多的工程，在读图时应按先粗读，再细读，最后精读的步骤进行。

通过这三个步骤后，我们心中便会有一个活地图，就像录了像一样，随时脑海里都会浮现任何一个部位的图样。

当然，在读图过程中，有时对某一部门还要进行复读或翻来覆去的阅读，除了正确理解图样外，主要目的是为了加强对施工图的印象，这样对编制预算、编制设备材料清单、编制施工组织设计、进行安装调试是有绝大益处的，常言道，磨刀不误砍柴工就是这个道理。

电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。

其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。

2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。

国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。

3. 按制图内容分类电工图纸可以分为单线图和多线图。

单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。

4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。

通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。

二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。

标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。

2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。

这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。

3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。

在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。

4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。

在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。

三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。

在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。

2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。
