一、选择题1.一般圆柱齿轮传动的接触强度是按啮合时的情况进行计算的。
A.单对齿啮合的最高点B.齿顶C.节点D.啮合的极限点2.渐开线花键通常采用的定心方式是。
A.齿侧定心B.外径定心C.内径定心D.齿形定心3.将齿轮的轮齿做成鼓形齿是为了减小。
A.载荷沿接触线分布不均匀B.动载荷C.冲击D.齿间载荷分配不均4.普通螺纹中同一公称直径按分为粗牙螺纹和细牙螺纹。
A.升角的大小B.旋向C.牙型角的大小D.螺距的大小5.一般圆柱齿轮传动的接触强度是按啮合时的情况进行计算的。
A.单对齿啮合的最高点B.齿顶C.啮合的极限点D.节点6.带张紧的目的是A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力7.滚子链通常设计成链节数为偶数，这是因为A.防止脱链B.磨损均匀C.不需要采用受附加弯矩的过渡链节D.便于度量8.滚动轴承内圈与轴颈的配合以及外圈与座孔的配合A.全部采用基轴制B.全部采用基孔制C.前者采用基孔制，后者采用基轴制D.前者采用基轴制，后者采用基孔制9.下列磨损中，不属于磨损基本类型的是A. 粘着磨损B. 磨合磨损C. 表面疲劳磨损D. 磨粒磨损10.蜗杆传动的总效率,主要取决于时的效率。
A.轴承摩擦损耗B.啮合摩擦损耗C.加装风扇损耗D.搅油损耗11.只承受弯矩而不承受扭矩的轴称为 A。
A. 心轴B.传动轴C. 曲轴D.转轴12.在普通圆柱蜗杆中只有的轴向压力角为标准值（20 ）。
A.阿基米德蜗杆B.法向直廓蜗杆C.渐开线蜗杆D.锥面包络蜗杆13.45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是A.改用合金钢B.改变表面粗糙度C.增大轴的直径D.提高轴的表面硬度14.下面的联轴器中在工作时具有缓冲减振作用的联轴器是。
A.刚性联轴器B.十字滑块联轴器C.齿式联轴器D.弹性柱销联轴器15.在情况下，滑动轴承润滑油的粘度不应选得较高。
Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷16.两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。
练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。
《机械设计》期末复习题一、选择题1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为（）A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于（）A．包角太小 B. 初拉力太小C．紧边与松边拉力不等 D. 传动过载3．带传动中打滑一般发生在（）上。
A．大带轮 B.小带轮C．紧边 D.松边4．某轴材料为45钢，两支点采用深沟球轴承支承，验算时、发现轴的刚度不够，这时应（）A．改为合金钢 B.改为滚子轴承C．改为滑动轴承 D.增加轴径5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为（）A．减小齿面滑动速度 B. 减少蜗杆头数C．增加蜗杆头数 D. 增大蜗杆直径系数6．机械设计常用螺纹中，主要用于联接的齿形为（）A．三角形螺纹 B. 梯形螺纹C.矩形螺纹D.锯齿形螺纹7．V带在减速传动过程中，带的最大应力发生在（）A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处8.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）A．拉力 B.扭矩C．压力 D.拉力和扭矩9．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后（）A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力10. 螺旋副自锁条件是（）A.螺纹升角ψ≥当量摩擦角ρ’B.螺纹升角ψ≤当量摩擦角ρ’C.螺纹升角ψ=当量摩擦角ρD.无法确定11. 普通平键的剖面尺寸通常是根据 ，按标准选择。
A.传递转矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径12. 螺纹联接防松的根本问题在于 。
A.增加螺纹联接的轴向力；B.增加螺纹联接的横向力；C.防止螺纹副的相对转动；D.增加螺纹联接的刚度。
13. 带传动中，若小带轮为主动轮，则带的最大应力发生在带 处。
A.进入主动轮B.进入从动轮C.退出主动轮D.退出从动轮14. 在一般传递动力的机械中，主要采用 传动。
机械设计期末考试试卷一、选择题（每题2分，共20分）1. 机械设计中，以下哪个因素不是影响齿轮寿命的主要因素？A. 材料B. 热处理C. 润滑D. 齿轮形状2. 在滚动轴承的寿命计算中，基本额定寿命是指在什么条件下的寿命？A. 额定动载荷B. 额定静载荷C. 额定摩擦力D. 额定扭矩3. 以下哪种材料不适合用于制造高强度螺栓？A. 碳钢B. 合金钢C. 不锈钢D. 铸铁4. 机械设计中，为了提高轴的疲劳强度，通常采用哪种加工方法？A. 车削B. 铣削C. 磨削D. 锻造5. 在机械传动中，以下哪种传动方式的效率最高？A. 齿轮传动C. 链传动D. 蜗轮蜗杆传动6. 机械设计中，为了减小轴承的摩擦，通常采用哪种润滑方式？A. 干摩擦B. 稀油润滑C. 脂润滑D. 油膜润滑7. 以下哪种材料最适合用于制造滚动轴承的滚动体？A. 铸铁B. 碳钢C. 合金钢D. 塑料8. 在机械设计中，为了提高齿轮的承载能力，通常采用哪种齿轮？A. 直齿轮B. 斜齿轮C. 锥齿轮D. 蜗轮9. 机械设计中，为了减小轴的弯曲应力，通常采用哪种截面形状？A. 圆形B. 矩形C. I形D. T形10. 在机械传动中，以下哪种传动方式的自锁性能最好？A. 齿轮传动B. 皮带传动D. 蜗轮蜗杆传动二、填空题（每空1分，共20分）1. 机械设计中，材料的______和______是影响其强度的两个重要因素。
2. 滚动轴承的寿命公式为：L=（C/P）^3，其中C表示______，P表示______。
3. 在机械设计中，为了提高轴的疲劳强度，通常采用______或______等加工方法。
4. 机械设计中，为了减小轴承的摩擦，通常采用______润滑方式。
5. 机械传动中，齿轮传动的效率通常在______%到______%之间。
6. 机械设计中，为了提高齿轮的承载能力，通常采用______齿轮。
7. 机械设计中，为了减小轴的弯曲应力，通常采用______截面形状。

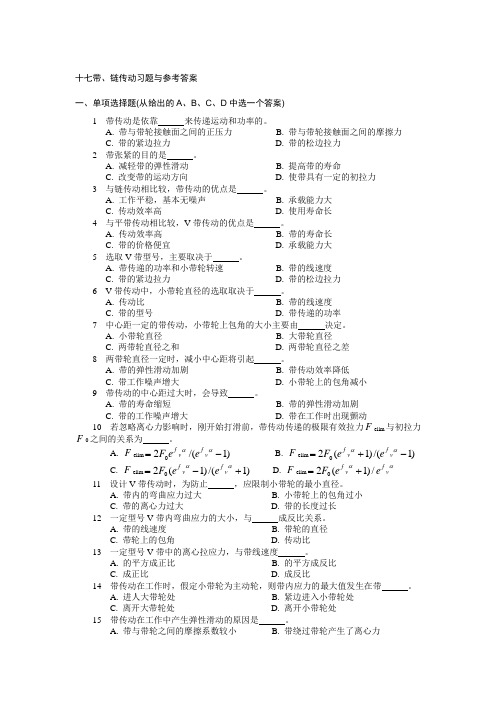

十七带、链传动习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1 带传动是依靠 来传递运动和功率的。
A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是 。
A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是 。
A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V 带传动的优点是 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V 带型号，主要取决于 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V 带传动中，小带轮直径的选取取决于 。
A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由 决定。
A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起 。
A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 。
A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。
A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V 带内弯曲应力的大小，与 成反比关系。
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
机械专业期末考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 材料、结构、性能C. 功能、结构、性能D. 材料、功能、工艺2. 在机械加工中，以下哪个不是常用的切削方式：A. 车削B. 铣削C. 磨削D. 焊接3. 机械制图中，尺寸线应：A. 与被标注的表面平行B. 与被标注的表面垂直C. 与被标注的表面成45度角D. 与被标注的表面成任意角度4. 根据机械原理，以下哪个不是四杆机构的类型：A. 双曲柄机构B. 双摇杆机构C. 曲柄滑块机构D. 滑块摇杆机构5. 机械传动中，齿轮传动的主要优点不包括：A. 结构紧凑B. 传动效率高C. 噪音大D. 承载能力强6. 以下哪个不是机械制造过程中的加工方法：A. 铸造B. 锻造C. 焊接D. 热处理7. 机械零件的疲劳失效通常发生在：A. 表面B. 内部C. 边缘D. 中心8. 在机械设计中，材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料开始发生断裂的应力C. 材料开始发生疲劳的应力D. 材料开始发生腐蚀的应力9. 机械系统动力学分析中，牛顿第二定律表达式为：A. F = maB. F = mvC. F = m/aD. F = 1/ma10. 以下哪个不是机械设计中的可靠性设计原则：A. 简化设计B. 冗余设计C. 模块化设计D. 过度设计二、简答题（每题10分，共30分）1. 简述机械零件的失效类型及其原因。
2. 解释什么是静平衡和动平衡，并说明它们在机械设计中的重要性。
3. 描述机械传动系统的设计原则，并举例说明。
三、计算题（每题15分，共30分）1. 某机械零件的受力情况如下：受到一个垂直向上的力F1 = 1000N，一个水平向右的力F2 = 500N，以及一个水平向左的力F3 = 300N。
请计算该零件的合力大小和方向。
2. 一个齿轮传动系统，主动轮半径为r1 = 50mm，从动轮半径为r2 = 100mm，主动轮转速为n1 = 1500rpm。
大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分） 2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
机械设计基础期末试题及答案一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。
2、平面运动副可分为______低副__和____高副___，低副又可分为__转动副_____和___移动副____。
3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。
4、为保证带传动的工作能力，一般规定小带轮的包角α≥___120°_______。
5、若键的标记为键B20×70GB1096－79，则该键为__B____平键，b＝___20___，L＝_____70___。
6、轴的作用是_____支承轴上的旋转零件________________________。
按轴的承载情况不同，可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______。
7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。
8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________。
9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。
10、齿轮啮合时，当主动齿轮的____齿根__推动从动齿轮的___齿顶___，一对轮齿开始进入啮合，所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___，两轮齿即将脱离啮合，所以终止啮合点为________主动轮齿顶圆____与啮合线的交点。
11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制_______制。
二、判断题（每题1分，共10分）1、基圆以内有渐开线。
江苏师范大学连云港校区机械设计期末复习一、选择题1.为了保证轴承内圈与轴肩端面的良好接触，轴承的圆角半径r与轴肩处的圆角半径r l应有 2 关系。
①r=r l；②r>r1；③r<r l2．带传动中，主动轮上的滑动弧是发生在带与带轮的 2 。
①绕进段②退离段③全部包围弧段3. 对顶螺母和弹簧垫圈是 2 。
①用机械方法的防松装置②靠轴向压紧摩擦的防松装置③靠径向压紧摩擦的防松装置4．带传动设计中，应验算小带轮包角不要过小，这是为了 4 。
①提高传动寿命；②减小对轴的压力；）③减小结构尺寸；④提高摩擦力保证有一定承载能力5．非液体滑动轴承，其润滑状态通常为 1 。
①边界润滑②流体膜润滑③混合润滑④边界润滑或混合润滑6．蜗杆传动热平衡计算的目的是为了控制温升，防止 2 。
①蜗杆机械性能下降②润滑油变性或齿面胶合③传动效率下降④蜗轮材料退火7．为提高螺栓在变载荷作用下的疲劳强度，可采取 3 的措施。
①增大螺栓刚度②适当减小预紧力③减小螺栓刚度④减小被联接件刚度8．只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 3 。
#①简单拉伸②纯剪切③拉扭组合④拉弯组合9．转轴上载荷和支点位置都已确定后，轴的直径可以根据 4 来进行计算或校核。
①抗弯强度；②扭转强度；③扭转刚度；④弯扭合成强度10．对液体动压轴承需要足够的供油量主要是为了 1 。
①补充端泄油；②提高承载能力；③提高轴承效率；④减轻磨损11. 与公称直径、牙型角、螺纹头数相同的粗牙螺纹相比较，细牙螺纹能比粗牙螺纹 3 。
①自锁性好，强度高；②自锁性差，强度低；③自锁性好，强度低；④自锁性差，强度高12. 当进行螺栓组的结构设计时，一般各个联接螺栓材料、直径和长度应 1 。
①相同；②不同；③视具体情况决定13. 受旋转力矩的配合螺栓组，每个螺栓所受的载荷是 2 。
①相等的；②与螺栓到几何中心距离成正比；③与螺栓到几何中心距离成反比；④以上答案都不对《14. 疲劳磨损是由于接触应力反复作用引起金属微粒脱落的现象，一般也叫 3 。
①胶合；②磨料磨损；③点蚀；④腐蚀15. 常用的联接螺纹牙型都是三角形，主要是由于三角形螺纹的 3。
①强度好，寿命长；②效率高；③当量摩擦系数大，自锁性能好16. 带传动中，从动轮上发生弹性滑动时，则 2 。
①带的速度小于带轮的圆周速度；②带的速度大于带轮的圆周速度；③带的速度等于带轮的圆周速度17. 在带、链，齿轮组成的多级减速传动中，带传动应放在 1 。
①高速级；②低速级；③高速级或低速级均可18. 在带传动中，若发生打滑现象，则在 2 。
①大带轮上先发生；②小带轮上先发生；③大小带轮上同时发生19. 图示V带与轮槽相对位置中正确的结构是 c 。
：20. 带传动中带轮最常用的材料是 3 。
①Q235；②45钢；③HTl50；④ZGS0；⑤塑料,21.带传动中，若空载且不计摩擦损耗时，主动轮的圆周速度 3 从动轮的圆周速度。
①小于；②大于；③等于22. 为实现平稳和噪声小的传动可选用的链条是 2 。
①套筒滚于链；②齿形链；③圆环链；④上三种都可以23. 制造链传动链轮的材料常用 3 。
①铜合金；②铸铁；③淬火回火的中炭钢；④不做处理的低炭钢24. 自行车的从动链轮齿数和直径为18和73mm，主动轮的为48和194mm，其平均传动比为 2 。
①48／18；②18／48；③73／194；④194／7325. 在套筒滚子链设计中，在满足承载能力要求的前题下，节距选得 2 越好，小链轮齿数选得 1越好。
①越大；②越小*26. 当保持齿轮传动的传动比、中心距和齿宽不变，增大两轮的齿数则 3 增加。
①接触强度；②弯曲强度；③重合度27. 将轮齿做成鼓形齿是为了减小 1 。
①齿上载荷不均匀；②动载荷；③齿对间载荷分配不均28. 蜗杆传动变位前后，蜗轮的节圆直径 1 。
a)b)c)①不变；②改变；③不一定改变29. 实际的轴多做成阶梯形，这主要是为了 3 。
①减轻轴的重量；②便于热处理；③便于装配30. 为保证轴上零件能靠紧定位面，轴肩处的圆角半径应 1 零件上的倒角或圆角半径。
①小于；②大于；③等于）31. 非液体摩擦滑动轴承的主要失效形式是 1 。
①磨损；②轴瓦裂纹；③点蚀32. 链条的基本参数是 4 。
①销轴直径；②销轴长度；③链板厚度；④节距二．填空题(共20分，每小题2分)1．在带、链和齿轮组成的多级传动中，带传动宜布置在高速级。
2．需成对使用的滚动轴承类型有角接触球轴承、圆锥滚子轴承。
3．对于链速v<／s的低速链传动，因其主要失效形式是链条的静力拉断，故应按静强度条件进行计算。
4．当被联接件之一很厚、且该联接需经常拆卸时，应采用双头螺柱联接；当用螺纹联接件联接轴和轴上零件时，常采用紧定螺钉联接。
5．如需在同一轴段内安装一对平键时，应将它们布置在1800位置。
！6．计算载荷F ca、名义载荷F和载荷系数K的关系式F ca＝KF，强度计算时应该用计算载荷载荷。
7．实际的轴多做成阶梯形，这主要是为了轴上零件定位及装拆方便。
8．滚动轴承额定寿命是指该型轴承有10 ％发生点蚀失效前的总工作转数。
9．联轴器只有在机器停机时才能结合和断开两轴的联接；在机器运行中要进行轴的分离和接合，需要采用离合器。
10．闭式齿轮传动的主要失效形式是轮齿折断、齿面点蚀、齿面胶合、塑性变形。
11. 磨损过程大致分成跑合阶段、正常磨损阶段和剧烈磨损阶段。
12. 三种常用螺纹联接的基本类型是：、和。
13. 螺纹的螺旋升角愈小或当量摩擦角愈大，螺纹的自锁性能愈好、效率愈低。
14. 螺纹防松装置按原理可分为、、。
*15. 当被联接件之一很厚、且该联接需经常拆卸时，应采用联接；当用螺纹联接件联接轴和轴上零件时，常采用联接。
16.带在工作中存在的应力有、和，其中变化的应力有、。
17. 带的弹性滑动是由于弹性体受载而引起的，它是不可逼免的。
18. 带传动的主要失效形式是和。
19. 带传动设计准则是：在保证传动的条件下，带具有一定的。
20. 在轴肩处设计出圆角，目的在于。
21. 细牙螺纹比粗牙螺纹的自锁性能。
22. 设计滚子链传动时，链条节数最好取为。
23. 球轴承比滚子轴承的承载能力低；球轴承比滚子轴承的抗冲击能力差。
24. 工作中只受弯矩不受扭矩的轴叫作轴；只受扭矩不受弯矩的轴叫作轴；同时受弯矩和扭矩和轴叫作轴。
?三. 简答题1. 根据题意判断下列结构设计的优劣\!| ;a)b)a)b)c)a)b)c)b)}b)a)加工面加工面~ | a)b)@a)b)（b)b)a)c)a)b)a)b)【d)e)a)b))c 避免在斜面上钻孔>2. 链的标记为24A-1×－88；其含义是什么答：表示A 系列链号，24A 表示节距为，单排，98节的滚子链 。
3. V 带传动设计时，带的根数为什么不能取得过多过多有什么不好答：带的根数过多，带的载荷分布不均，引起带的横向振动。
4. 简述当链速一定时，链轮齿数z 的多少和链节距p 的大小对链传动的动载荷有何影响答： p 越大，动载荷越大；z 越大，动载荷越小。
反之亦然5. 轴的结构设计时，为了固定受到有较大轴向力的斜齿圆柱齿轮，可以采用：①轴肩；②套筒；③弹簧档圈；④螺钉锁紧档圈;⑤平键；⑥轴环；⑦圆螺母等结构。
（试删去不正确的）6. 有一由V 带传动、链传动和齿轮传动组成的减速传动装置，试合理确定其传动布置顺序，并说明其原因。
1. 有一由V 带传动、链传动和齿轮传动组成的减速传动装置，试合理确定其传动布置顺序，并说明其原因。
答：（1）传动顺序为：带传动（高速级）—齿轮传动（中间级）—链传动（低速级）2分（2）说明原因：在多级传动中应将带传动设置在高速级，这是因为当带传动功率一定时，提高带速，可以降低带传动的有效拉力，相应的减少带的根数或者V 带的横截面积，总体上减少带传动的尺寸； 将链传动设置在低速级，这是因为链速影响传动平稳性和寿命。
链速越高，多边形效应越明显，相应动载荷就越大，链传动就越不平稳，产生的冲击、振动和噪音越大。
7. 试分析张紧力F 0对带传动正反两方面的影响。
答：张紧力F0越大，则带传动的承载能力就越大，但同时带中所受的拉应力也越大，从而 降低带的寿命；张紧力越小，虽可减小带中的拉应力，提高带的寿命，但带传动的承载能力会降低。
>8. 什么是摩擦型带传动中的弹性滑动现象可否避免它对带传动有何影响答：由带的弹性变形而引起带与带轮之间的相对滑动现象称为弹性滑动(2c)a)，a)b)d)c)a)b)c)分)。
弹性滑动是带传动中不可避免的现象（2分）。
它会引起以下后果：①从动轮的圆周速度总是落后于主动轮的圆周速度，并随载荷变化而变化，导致此传动的传动比不准确。
②损失一部分能量，降低了传动效率，会使带的温度升高，并引起传动带磨损。
（2分）三．如图所示二级展开式斜齿圆柱齿轮减速器，I 、III 轴分别为输入和输出轴。
已知1轮的转向和螺旋线旋向，欲使II 轴上两轮的轴向力抵消一部分，要求： 1）画出2、3、4轮螺旋线旋向；（3分）2）画出2、3轮的圆周力、轴向力和径向力的方向及2轮的转向。
（7分）解：如图所示 、四．一工程机械中的传动装置，根据工作条件决定采用一对圆锥滚子轴承，并暂定轴承型号为30308，已知轴承载荷R 1＝2400N ，R 2＝5000N ，轴上的轴向载荷F a ＝800 N ，轴转速n =500r/min ，运转中取载荷系数f p ＝，预期寿命L ’h ＝12000小时，试求： （1） 两轴承的轴向力A 1，A 2（2） 两轴承的径向载荷系数x 1, x 2以及轴向载荷系数y 1，y 2 （3） 两轴承的当量动载荷P 1，P 2 （4） 该轴承是否满足寿命要求（注：30308轴承：额定动载荷C ＝90800N ，额定静载荷C 0r ＝108000N ，e =，y =。
当e R A ≥时，x =,y =；当e RA<时，x =1，y =0）,解： S 1＝R 1/(2Y )=2400/(2×＝ （分）S 2＝R 2/(2Y )=5000/(2×= （分）F r1F r2F r3F r4F a1F a2F a3？F t1 F t2F t3 F t4因F A + S 2=800+=> S 1 （1分）所以 A 1= F a + S 2= （1分）A 2= S 2= （1分）取f t ＝1，f p ＝A 1/R 1=2400=>e （1分）X 1= Y 1= （1分）/A 2/R 2=5000=<e （1分）X 2=1 Y 2=0 （1分）N A y R x f P p 7228)6.22707.124004.0(5.1)(11111＝⨯+⨯⨯=+= （2分）N A y R x f P p 7500)050001(5.1)(22222＝+⨯⨯=+=（2分）取P=P 2hL h 12000135819)7500908001(50060103/106>⨯⨯=＝（2分）满足寿命要求》五.计算滚动轴承的相关参数2008-2009机械设计试卷A 答案在图所示的结构设计简图中，已知轴的转速n ＝1470 r/min ，角接触轴承1上的径向载荷R 1＝800 N ，角接触轴承2上的径向载荷R 2＝1900 N ，轴向载荷F a ＝1200 N ，两个轴承的额定动载荷C r 均为C r ＝38600 N ，e ＝，S ＝，A /R ≤e ，x ＝1,y ＝0；A /R ＞e ，x ＝，y ＝，f t ＝，f p ＝，求受载最大的轴承的工作寿命L h 。
