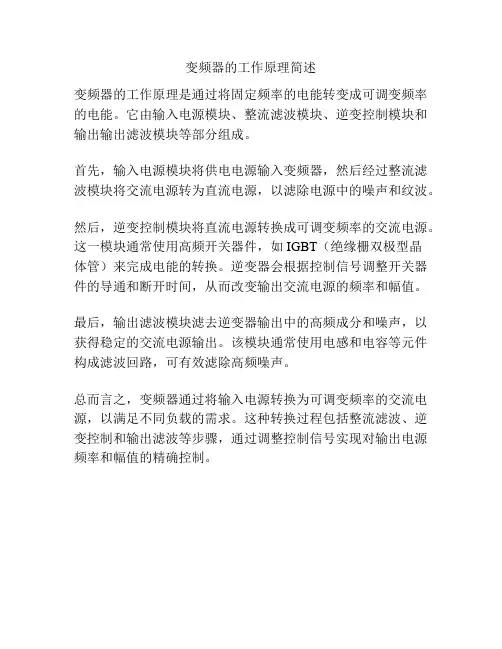

变频器的工作原理简述
变频器的工作原理是通过将固定频率的电能转变成可调变频率的电能。
它由输入电源模块、整流滤波模块、逆变控制模块和输出输出滤波模块等部分组成。
首先，输入电源模块将供电电源输入变频器，然后经过整流滤波模块将交流电源转为直流电源，以滤除电源中的噪声和纹波。
然后，逆变控制模块将直流电源转换成可调变频率的交流电源。
这一模块通常使用高频开关器件，如IGBT（绝缘栅双极型晶
体管）来完成电能的转换。
逆变器会根据控制信号调整开关器件的导通和断开时间，从而改变输出交流电源的频率和幅值。
最后，输出滤波模块滤去逆变器输出中的高频成分和噪声，以获得稳定的交流电源输出。
该模块通常使用电感和电容等元件构成滤波回路，可有效滤除高频噪声。
总而言之，变频器通过将输入电源转换为可调变频率的交流电源，以满足不同负载的需求。
这种转换过程包括整流滤波、逆变控制和输出滤波等步骤，通过调整控制信号实现对输出电源频率和幅值的精确控制。
变频器工作原理一、引言变频器是一种电力调节设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括其基本构成、工作过程和应用场景。
二、基本构成1. 整流器：变频器的输入端通常接收交流电源，整流器将交流电转换为直流电。
常见的整流器有整流桥等。
2. 滤波器：滤波器用于平滑直流电信号，消除电源波动和噪声。
3. 逆变器：逆变器将直流电转换为可调频的交流电。
逆变器通常由晶闸管、功率管等元件组成。
4. 控制器：控制器是变频器的核心部份，用于监测和调节变频器的工作状态。
控制器通常由微处理器、传感器等组成。
5. 保护装置：保护装置用于监测变频器的工作温度、电流和电压等参数，以保证变频器的安全运行。
三、工作过程1. 输入电源：变频器的输入端接收交流电源，通常为三相交流电。
2. 整流：交流电经过整流器转换为直流电。
3. 滤波：滤波器对直流电进行滤波处理，使其变得平滑稳定。
4. 逆变：逆变器将直流电转换为可调频的交流电。
逆变器的输出频率可以根据需要进行调节。
5. 控制：控制器监测变频器的输入和输出电流、电压、频率等参数，并根据设定的要求调节逆变器的工作状态。
6. 输出：变频器将调节后的交流电输出给负载，如机电等。
四、应用场景1. 工业生产：变频器广泛应用于各种工业生产中，如机械创造、化工、纺织、电子等行业。
通过调节变频器的输出频率和电压，可以实现对机电的精确控制，提高生产效率。
2. 节能环保：变频器可以根据负载的需求调节机电的运行速度，避免机电长期运行在高速状态下，减少能耗，实现节能效果。
同时，变频器还可以减少机电的起动冲击，降低噪音和振动，对环境友好。
3. 电梯和升降机：变频器在电梯和升降机中的应用非常广泛。
通过调节变频器的输出频率和电压，可以实现电梯和升降机的平稳运行和精确控制。
4. 空调和通风系统：变频器可以根据室内温度和湿度等参数，调节空调和通风系统的运行状态，实现舒适的室内环境，提高能源利用效率。
五、总结本文详细介绍了变频器的工作原理，包括其基本构成、工作过程和应用场景。
变频调速系统的构成及原理
变频调速系统主要由变频器、电机和控制系统三大部分构成。
其中，变频器是变频调速系统的核心部件，它将电源输入的交流电转换为可调频率、可调幅值的交流电输出给电机，实现电机的调速控制。
其工作原理如下：
1. 变频器部分：变频器将电网提供的固定频率、固定幅值的交流电输入，通过整流、滤波等电路将交流电转换为直流电，然后再通过逆变电路将直流电转换为可调频率、可调幅值的交流电送给电机。
2. 电机部分：电机接收变频器输出的可调频率、可调幅值的交流电，并根据输入的频率和幅值进行相应的转速调节。
通常使用的电机为三相异步电机，也称为感应电机。
电机通过转子与旋转磁场之间的相互作用，实现机械能的转换。
3. 控制系统部分：控制系统主要由微处理器、传感器、编码器、人机界面等组成。
它实时监测电机的转速、输出负载等参数，并根据需求通过变频器调节输出频率和幅值，以实现对电机转速的精确控制。
控制系统可以根据预设的转速曲线、负载变化等参数进行相应调整，实现高效、稳定的调速控制。
通过以上的构成和原理，变频调速系统可以根据实际需求进行灵活的调速控制，实现节能降耗、控制精度高、工作稳定等优点，广泛应用于机械、电力、石化、
交通等领域。
高压变频器工作原理一、概述高压变频器是一种用于调节电机转速的电力调节设备，广泛应用于工业生产中。
通过改变电源输入电压和频率，控制电机的转速和负载，从而实现对工业生产过程的精确控制。
本文将详细介绍高压变频器的工作原理，包括其基本构成、工作原理和应用场景。
二、基本构成高压变频器主要由整流器、逆变器、滤波器、控制电路和保护电路等组成。
1. 整流器：将交流电源转换为直流电源，通常采用整流桥电路实现。
2. 逆变器：将直流电源转换为可变频率的交流电源。
逆变器通常采用IGBT（绝缘栅双极性晶体管）作为开关元件，通过控制开关元件的开关频率和占空比来调节输出电压和频率。
3. 滤波器：用于滤除逆变器输出中的谐波和干扰，保证输出电压的纯净度和稳定性。
4. 控制电路：负责接收用户输入的控制信号，通过对逆变器的控制来实现对电机转速的调节。
5. 保护电路：用于监测和保护高压变频器的工作，包括过电流保护、过温保护、短路保护等功能。
三、工作原理高压变频器的工作原理可以分为三个步骤：输入电源调整、逆变器输出调整和电机转速调整。
1. 输入电源调整：高压变频器首先将输入的三相交流电源通过整流器转换为直流电源。
整流器采用整流桥电路，将交流电源的负半周和正半周分别转换为直流电压。
整流后的直流电压经过滤波器平滑处理，得到稳定的直流电源。
2. 逆变器输出调整：经过整流和滤波后的直流电源被送入逆变器，逆变器通过控制开关元件的开关频率和占空比来调节输出电压和频率。
逆变器采用IGBT作为开关元件，通过不断切换开关状态来生成可变频率的交流电源。
逆变器输出的交流电源经过滤波器滤除谐波和干扰，得到纯净且稳定的输出电压。
3. 电机转速调整：逆变器输出的交流电源被送入电机，通过调节输出电压和频率来控制电机的转速。
高压变频器的控制电路接收用户输入的控制信号，根据用户需求调节逆变器的输出电压和频率，从而控制电机的转速。
控制电路还可以根据电机的负载情况进行动态调整，保证电机的运行稳定和效率。
变频器的工作原理一、引言变频器是一种用于调节电机转速的电气设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括变频器的基本构成、工作原理、控制方式和应用领域等方面。
二、变频器的基本构成1. 电源模块：变频器通过电源模块将交流电转换为直流电，为后续的电路提供稳定的电源。
2. 整流模块：整流模块将直流电转换为脉冲电流，用于驱动逆变模块。
3. 逆变模块：逆变模块将脉冲电流转换为交流电，输出给电机，控制电机的转速。
4. 控制模块：控制模块是变频器的核心部分，通过控制逆变模块的输出频率和电压来实现对电机转速的调节。
三、变频器的工作原理1. 电源模块将交流电转换为直流电，并通过整流模块将直流电转换为脉冲电流。
2. 控制模块通过检测电机的转速和负载情况，计算出需要输出的频率和电压。
3. 控制模块将计算得到的频率和电压信号转换为相应的控制信号，控制逆变模块的输出频率和电压。
4. 逆变模块将控制信号转换为交流电，输出给电机。
5. 电机根据接收到的交流电信号，调整转速和负载。
四、变频器的控制方式1. 开环控制：开环控制是指控制模块根据预设的频率和电压输出信号，无法实时监测电机的转速和负载情况。
这种控制方式适用于对转速和负载要求不高的场合，成本较低。
2. 闭环控制：闭环控制是指控制模块通过传感器实时监测电机的转速和负载情况，并根据监测结果调整输出频率和电压。
这种控制方式适用于对转速和负载要求较高的场合，能够实现精确控制。
五、变频器的应用领域1. 工业生产：变频器广泛应用于各种工业生产中，如风机、水泵、压缩机等设备的控制，能够实现节能调速，提高生产效率。
2. 电梯和升降机：变频器用于电梯和升降机的控制，能够平稳调节电梯的运行速度，提高乘坐舒适度。
3. 制冷设备：变频器用于制冷设备的控制，能够根据实际需求调节制冷剂的流量和压力，提高制冷效果。
4. 交通运输：变频器用于地铁、高铁等交通工具的控制，能够平稳调节车辆的运行速度，提高安全性和舒适度。
高压变频器的工作原理高压变频器是一种广泛应用于工业领域的电力调节设备，其主要功能是将输入电源的频率和电压转换为适合供给高压电机的输出，实现对电机转速的调节和控制。
本文将详细介绍高压变频器的工作原理。
一、高压变频器的基本构成高压变频器由整流单元、滤波单元、逆变单元、控制单元和保护单元等组成。
1. 整流单元：将交流电源转换为直流电源，通常采用全控整流桥电路实现。
2. 滤波单元：对整流后的直流电进行滤波，使输出电压平稳，减小电压脉动。
3. 逆变单元：将滤波后的直流电压转换为可调节的交流电压，一般采用高频开关器件，如IGBT等。
4. 控制单元：负责对高压变频器的工作进行调节和控制，包括输入输出信号的采集、信号处理和PWM调制等功能。
5. 保护单元：监测高压变频器的工作状态，如电流、电压、温度等参数，当出现异常情况时进行保护措施，确保设备的安全运行。
二、高压变频器的工作原理可以简单概括为四个步骤：采集输入信号、信号处理、PWM调制和输出控制。
1. 采集输入信号：高压变频器通过采集输入信号，如电流、电压和速度等参数，获取电机的实际工作状态。
2. 信号处理：通过对输入信号的处理，如滤波、放大、采样等操作，将其转换为控制单元可以处理的数字信号。
这些信号包含了电机的工作状态和外部设定的控制指令。
3. PWM调制：根据控制单元中的控制算法和调节策略，通过对逆变电路的控制，实现对输出电压的调节。
PWM调制技术可以通过改变逆变器输出电压的占空比来实现对电机转速的调节。
4. 输出控制：PWM调制后的信号经过输出滤波后供给电机，实现电机的驱动。
输出控制单元可以根据实际需要进行速度、转矩等外部参数的调节，从而实现对电机的精确控制。
三、高压变频器的优势与应用领域高压变频器具有以下几个优势：1. 能耗节约：高压变频器通过调整电机的输出频率和电压，实现对电机负载的匹配，从而达到节能的效果。
2. 精确控制：高压变频器具有精确的输出控制能力，可以实现对电机的精确调速，适应各种工况要求。
1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频（50Hz）电源变换为另一频率的电能控制装置。
2变频器的组成：变频器实际上就是一个逆变器.它首先是将交流电变为直流电.然后用电子元件对直流电进行开关.变为交流电.一般功率较大的变频器用可控硅.并设一个可调频率的装置.使频率在一定范围内可调.用来控制电机的转数.使转数在一定的范围内可调，变频器广泛用于交流电机的调速中。
变频器不仅调速平滑，范围大，效率高，启动电流小，运行平稳，而且节能效果明显。
因此，交流变频调速已逐渐取代了过去的传统滑差调速、变极调速、直流调速等调速系统，越来越广泛的应用于煤炭、冶金、纺织、印染、空调，烟机生产线及楼宇、供水等领域。
变频器一般分为整流电路、平波电路、控制电路、逆变电路等几大部分。
1. 整流电路整流电路的功能是把交流电源转换成直流电源。
整流电路一般都是单独的一块整流模块.2. 平波电路平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电容和电感吸收脉动电压(电流)，一般通用变频器电源的直流部分对主电路而言有余量，故省去电感而采用简单电容滤波平波电路。
3. 控制电路现在变频调速器基本系用16位、32位单片机或DSP为控制核心，从而实现全数字化控制。
变频器是输出电压和频率可调的调速装置。
提供控制信号的回路称为主控制电路，控制电路由以下电路构成：频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”。
运算电路的控制信号送至“驱动电路”以及逆变器和电动机的“保护电路变频器采取的控制方式有：速度控制、转矩控制、PID控制或其它方式4 逆变电路逆变电路同整流电路相反，逆变电路是将直流电压变换为所要频率的交流电压，以所确定的时间使上桥、下桥的功率开关器件导通和关断。
从而可以在输出端U、V、W三相上得到相位互差120°电角度的三相交流电压3.IGBTIGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型功率管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式电力电子器件, IGBT驱动功率小而饱和压降低。
变频器的构造及工作原理变频器是一种电力电子设备，用于控制交流电动机的转速和输出功率。
它通过改变输入电源的频率和电压来实现对电动机的精确控制。
本文将介绍变频器的构造和工作原理。
一、变频器的构造变频器由电源模块、整流模块、中间直流环节、逆变模块、控制模块和输出滤波器等主要组成部分构成。
1.电源模块：负责提供变频器所需的电能，将电网交流电转换为直流电，并为后续的整流模块和逆变模块提供电力支持。
2.整流模块：将电源模块输出的直流电进行整流，得到电压稳定的直流电。
3.中间直流环节：由电容器组成的直流电容器大容量滤波电路，用于平滑整流模块输出的直流电。
4.逆变模块：将直流电转换为交流电，通过控制逆变器开关管的导通和断开以改变输出电压和频率。
5.控制模块：负责控制整个变频器的工作，包括对电机转速、电压、电流、输出功率等参数的调节和保护功能。
6.输出滤波器：用于滤除逆变模块输出的交流电中的高次谐波成分，提供负载所需的电能。
二、变频器的工作原理变频器的工作原理主要包括三个过程：整流过程、逆变过程和控制过程。
1.整流过程：交流电源经过电源模块的处理，转换为直流电，然后经过整流模块进行整流，产生电压稳定的直流电。
2.逆变过程：直流电经过中间直流环节的滤波处理后，送入逆变模块。
逆变模块通过控制逆变器开关管的导通和断开，将直流电转换为交流电，并且可以根据需要改变输出的电压和频率。
3.控制过程：控制模块负责对整个变频器系统进行监测和调节。
它通过采集电机的转速、电流、电压等参数，将其与用户设定的目标值进行比较，然后通过控制逆变模块来调整输出的电压和频率，实现对电动机的精密控制。
总结起来，变频器的工作原理是将输入的交流电转换为直流电，然后再将直流电转换为交流电，并通过控制模块中的逆变器来调节输出的电压和频率，从而实现对电动机的应有控制。
在实际应用中，变频器广泛用于各种需要调速和控制的交流电动机驱动系统，如风机、泵、压缩机等。
通过改变变频器输出的电压和频率，灵活调整电动机的转速和输出功率，可以实现节能降耗、提高系统效率和精确控制的目的，具有重要的应用价值。
