电气控制与PLC应用第4版(作者:许翏,王淑英)习题答案第一章参考答案1、答:从外部结构特征上看,直流电磁机构与交流电磁机构的主要区别有:(1)吸引线圈:交流线圈:短而粗,有骨架;直流线圈:细而长,无骨架。
(2)铁心:交流:硅钢片叠加;直流:整块铸铁或铸钢区分电压线圈与电流线圈的方法:电压线圈:并联在电路中,匝数多、导线细。
电流线圈:串联在电路中,匝数少、导线粗。
2、答:三相交流电磁铁无短路环。
因为:3. (1)交流电磁线圈误接入对应直流电源,将会烧毁线圈,因为交流电磁线圈接入对应交流电源时,线圈中的电流I1=U/ωL;而接入对应直流电源时,I2=U/R, 因ωL>>R,即:I2>>I1,所以,线圈很快就会因发热而烧毁。
(2)直流电磁线圈误接入对应交流电源,铁心将会发出强烈的震动,电磁机构也不会正常工作,因为直流电磁机构没有短路环,而交流电源会在其上产生交变磁场,即电磁力会不断变化。
4. 答:根据其主触点通过电流的性质来定义的。
5. 答:接触器的主要技术参数有:• 极数和电流种类:(1)、极数:2P 3P 4P(2)、电流种类:交流直流• 额定电压:指主触点的额定工作电压直流有:24V、110V、220V、440V、660V交流有:127V、220V、380V、500V、660V• 额定电流:主触点的额定电流• 额定通断能力:主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压:吸引线圈正常工作的电压值• 允许操作频率:每小时可以实现的最高操作次数,一般为600次/时、1200次/时• 机械寿命(1000万次以上)与电气寿命(100万次以上)• 线圈的起动功率和吸持功率:直流接触器起动和吸持功率相等,交流接触器起动功率为吸持功率的5-8倍。
6. 答:接触器的选用:• 类型的选择:根据电路情况选用相应的直流或交流接触器;• 主触点额定电压的选择:大于等于负载额定电压;• 主触点额定电流的选择:大于等于负载额定电流(可参照生产厂家样本选择);• 线圈电压:根据控制电路电压种类和性质选择,一般选用标准电压等级。
1.1、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
1.3、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。
原因是:电磁机构在工作中,衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。
这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。
1.5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。
1.8、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合?答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计,可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器;Y形接法的电动机可用不带断相保护的三相式热继电器。
1.9、说明热继电器和熔断器保护功能的不同之处。
答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。
第一章参考答案1.什么是低压电器?低压电器是怎样分类的?答:(1)低压电器通常是指工作在交流50Hz(60Hz)、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。
(2)低压电器的分类方法很多,按照不同的分类方式有不同的类型,主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2.什么是额定电流?什么是约定发热电流?两者有什么区别?答:(1) 额定工作电流:在规定的条件下,保证电器正常工作的电流。
(2)约定发热电流:在规定的条件下实验,电器在8小时工作制下,各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下,而约定发热电流是在8小时工作制下,后者大于前者。
3.我国的低压电器经历了哪几代?答:我国的低压电器产品大致可分为如下四代。
第一代产品:20世纪60年代至70年代初;第二代产品:20世纪70年代末至80年代;第三代产品:20世纪90年代;第四代产品:20世纪90年代末至今。
4.低压电器的发展趋势是什么?答:(1)智能化(2)电子化(3)产品的模块化和组合化(4)产品的质量和可靠性明显提高5.防止触电有哪些措施?答:(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2)防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5)合理使用防护用具(6)加强安全用电管理6.接地有哪些种类?保护接地有哪些形式?答:按照接地的目的可将接地分为如下几类:①工作接地。
②保护接地,也称安全接地。
③过电压保护接地。
④防静电接地.7.保护接地要注意哪些问题?工作接地要注意哪些问题?答:保护接地要注意的问题:①电气设备都应有专门的保护导线接线端子(保护接线端子),并用‘’符号标记,也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上,接地排要接入大地,接地电阻要小于4。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。
原因是:电磁机构在工作中,衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。
这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。
5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。
8、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合?答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计,可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器;Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。
原因是:电磁机构在工作中,衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。
这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。
5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。
8、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合?答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计,可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器;Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。
第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。
文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的,可在电器设备、装置和元器件上或其近旁使用,是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。
图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作(如机械控制符号等),根据不同的具体器件情况构成。
文字符号分为基本文字符号和辅助文字符号。
1.2 电气原理图是说明电气设备工作原理的线路图。
表示各种电气设备在机械设备和电气控制柜中的实际安装位置。
电气互连图是用来表明电气设备各单元之间的接线关系的。
电气原理图中不考虑电气元件的实际安装位置和实际连线情况,只是把各元件按接线顺序用符号展开在平面图上,用直线将各元件连接起来。
电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。
电气互连图一般不包括单元内部的连接,着重表明电气设备外部元件的相对位置及它们之间的电气连接。
1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。
应立即切断电源。
1.4 中间继电器触点因为通过控制电路的电流容量较小,所以不需加装灭弧装置。
当被控电动机启动电流小于中间继电器触点的额定电流时。
1.5 电动机启动时的启动电流很大,启动时热继电器不会动作。
因为电动机启动时间短,热继电器来不及动作。
1.6 JS7-A型时间继电器电磁机构翻转180°安装后,通电延时型可以改换成断电延时型,那么这种时间继电器就具有四种类型的触点:延时闭合动合触点;延时断开动断触点;延时断开动合触点;延时闭合动断触点。
1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。
电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时,或者被卡住而不能释放时,如按下反转按钮,则反转接触器又得电使其主触点闭合,电源会在主电路短路。
1.10 正转和反转。
《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎么区分电压线圈与电流线圈?答:从外部结构特征上,直流电磁机构铁心与衔铁由整块钢或钢片叠制而成,铁心端面无短路环,直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成,铁心端面上必有短路环,交流电磁线圈设有骨架,做成短而厚的矮胖型。
电压线圈匝数多,线径较细,电流线圈导线粗,匝数少。
1-2 三相交流电磁铁有无短路环,为什么?答:三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压,流过三相对称电流,磁路中通过的是三相对称磁通,由于其相位互差120º,所产生的电磁吸力零值错开,其合成电磁吸力大于反力,故衔铁被吸牢而不会产生抖动和撞击,故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源,直流电磁线圈误接入对应交流电源,将发生什么问题,为什么?答:交流电磁线圈误接入对应直流电源,此时线圈不存在感抗,只存在电阻,相当于短路状态,产生大的短路电流,立即将线圈烧毁。
直流电磁线圈误接入对应交流电源,由于阻抗存在,使线圈电流过小,电磁吸力过小;衔铁吸合不上,时间一长,铁心因磁滞、涡流损耗而发热,致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的?交流接触器的额定参数中为何要规定操作频率?答:接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器,其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍,甚至高达10~15倍,如果交流接触器频繁工作,将因线圈电流过大而烧坏线圈,故要规定操作频率,并作为其额定参数之一。
1-6 交流接触器与直流接触器有哪些不同?答:1)直流接触器额定电压有:110、220、440、660V,交流接触器额定电压有:127、220、380、500、660V。
2)直流接触器额定电流有40、80、100、150、250、400及600A;交流接触器额定电流有10、20、40、60、100、150、250、400及600A。
接触器线圈通电, 动、静铁心分离, 线圈断电, 动、静铁心吸合。
答案:错误
要求接触次数多、控制电流大的电路应采用点接触形式的触点。
答案:错误
中间继电器其触点数多,需装有灭弧装置。
答案:错误
时间继电器只有在线圈通电时,触点才延时动作。
答案:错误
绘画原理图时,各电器元件采用展开画法,同一电器的各元件采用同一文字符号标明。
答案:正确
图形垂直放置时, 在垂直线右侧的触点为常开触点,水平放置时,在水平线上方的触点为常闭触点。
答案:正确
要使电动机获得点动调整工作状态,控制电路中自锁回路要断开。
答案:正确
点动是指按下按钮时,电动机转动工作;松开按钮时,电动机仍然工作。
答案:错误
反接制动是在要停车时,将电动机的三相电源线的相序对调,并在电动机转速快接近零时由速度继电器切断接触器线圈的控制电路。
答案:正确
断路器在电气控制中只起短路保护作用。
答案:错误。
电气控制与PLC技术智慧树知到课后章节答案2023年下九江职业大学九江职业大学第一章测试1.三相供电电器主电路中起供电作用的低压电器对应的文字符号为:()。
A:FU B:QF C:SB D:KM答案:QF2.三相供电电器主电路中起逻辑控制通断电作用的低压电器对应的文字符号为:()。
A:KM B:FR C:SQ D:KT答案:KM3.利用替代法编程中常开触点对应的指令符号为:()。
A: B: C: D:答案:4.利用按钮供电的控制电路中都需要对按钮进行“自保持”处理()A:错 B:对答案:错5.S7-200 系列 PLC的基本单元带有以太网通讯口。
()A:对 B:错答案:错第二章测试1.通电延时继电器线圈的图文符号是下列哪个:()。
A: B: C: D:答案:2.通电延时型定时器的指令符号是下列哪个:()。
A: B: C:D:答案:3.通过控制电路实现手动顺序控制的设计思路有哪些:()。
A:将电机2接触器线圈同电机1接触器线圈并联。
B:利用电机1接触器线圈的常开辅助触点与电机2接触器线圈得电的条件串联作为电机2接触器线圈得电的复合条件。
C:从电机1接触器线圈的自保持常开辅助触点下端引出电机2接触器线圈供电支路。
D:从总停止按钮的上端引出电机2接触器线圈供电支路。
答案:利用电机1接触器线圈的常开辅助触点与电机2接触器线圈得电的条件串联作为电机2接触器线圈得电的复合条件。
;从电机1接触器线圈的自保持常开辅助触点下端引出电机2接触器线圈供电支路。
4.PLC编程中如果需另起一条干路指令需将指令逻辑放于不同的网络中()A:对 B:错答案:对5.梯形图中同一线圈Q0.0可以使用多次。
()A:错 B:对答案:错第三章测试1.使三相异步电动机反转的常用方法是:()。
A:通过控制逻辑给电机转子提供一个反转的初始力矩,这样通电后电机就可以反向旋转。
B:逐一改变电机定子绕组的供电相序。
C:改变任意两项定子绕组的供电相序。

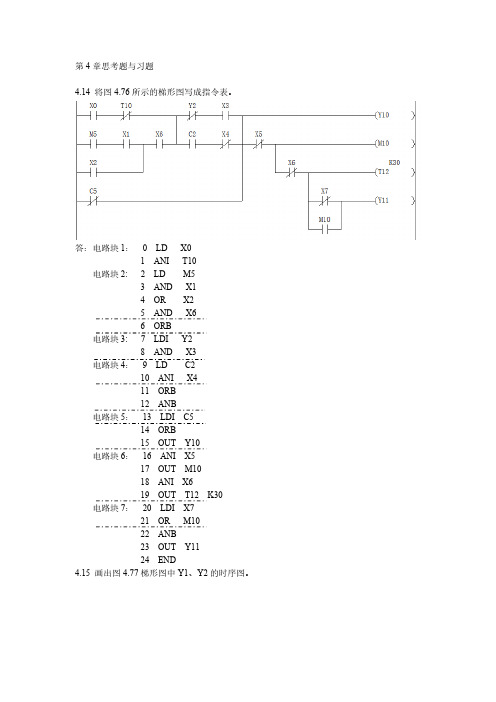

第四章思考题与习题
4.14 将图4.76所示的梯形图写成指令表。
答:电路块1:0 LD X0
1 ANI T10
电路块2: 2 LD M5
3 AND X1
4 OR X2
5 AND X6
6 ORB
电路块3: 7 LDI Y2
8 AND X3
电路块4:9 LD C2
10 ANI X4
11 ORB
12 ANB
电路块5:13 LDI C5
14 ORB
15 OUT Y10
电路块6:16 ANI X5
17 OUT M10
18 ANI X6
19 OUT T12 K30
电路块7:20 LDI X7
21 OR M10
22 ANB
23 OUT Y11
24 END
4.15 画出图4.77梯形图中Y1、Y2的时序图。
4.16 分析图4.78所示的梯形图,回答以下问题:
(1)若X0接通,Y0 、Y2 有输出,Y1 、Y3 无输出。
(2)若X0接通,延时2S后,Y1 、Y2 有输出,Y0 、Y3 无输出。
(3)若X0接通,延时4S后,Y1 、Y3 有输出,Y0 、Y2 无输出。
(4)若X0接通,延时6S后,Y0 、Y2 有输出,Y1 、Y3 无输出。
(5)若X0一直接通,分析延时8S、10S、12S后的输出结果,总结其规律。
答:延时8S后的输出结果为Y1、Y2 有输出,Y0 、Y3 无输出,与延时2S后的输出结果相同,延时10S后的输出结果为Y1、Y3有输出,Y0、Y2无输出,
与延时4S后的输出结果相同,延时12S后的输出结果为Y0、Y2有输出,Y1、
Y3无输出。
其输出结果每6S循环一次。
4.17 选择题:将正确答案的编号填在括号内。
在图4.79所示的梯形图中,当X1端有3个脉冲输入时,(○2);延时6S后,(○3).
○1Y0、Y1均有输出。
○2Y0有输出,Y1无输出。
○3Y0无输出,Y1有输出。
○4Y0、Y1均无输出。
4.20 设计一个三相异步电动机“正-反-停”的PLC控制。
要求电动机运行时,用热继电器作过载保护,且正、反转要求互锁。
试画出PLC的I/O接线图及梯形图,并写出指令表。
答:PLC的I/O接线图
梯形图:
指令表:LD X3
OR Y0
ANI X4
ANI Y1
ANI X1
ANI X2
OUT Y0
LD X4
OR Y1
ANI X3
ANI Y0
ANI X1
ANI X2
OUT Y1
END
4.22 写出图4.80对应的指令表(要求用栈指令编程)。
(a)
(b)
(a)LD X0
MPS
AND X1
OUT Y0
MPP
AND X2
MPS
OUT Y1
MPP
AND X3
MPS
AND X4
OUT Y2
AND X5
OR X6
OUT Y3
END
(b) LD X0
OR Y0
ANI X1
MPS
AND M10
OUT Y0
MPP
AND X2
OR Y1
ANI X3
MPS
AND M11
OUT Y1
MRD
ANI M12
OUT Y2
MPP
AND X4
OR Y3
ANI X5
OUT Y3
END
4.23 试用定时器和计数器实现如图4.81所示的控制时序,画出梯形图。
4.24 试设计一个两个月零10天的定时器。
梯形图:
PLC的I/O接线图:
4.25 如图4.82所示,根据梯形图,结合已知时序(X0、X1、X2)试画出M0和Y1的时序图。
(a)梯形图
(b)时序图。
