《在用工业管道定期检验规程》(国质检锅[2003]108号)

在用工业管道定期检验规程第一章总则第1条为了加强压力管道安全监察、规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》的有关规定，制定本规程。

第2条本规程是在用工业管道检验、安全状况等级（划分方法见附件一）评定和缺陷处理的基本要求，有关单位制订的实施细则，应满足本规程的要求。

第3条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：（一）公称直径小于25mm的管道；（二）非金属管道；（三）最高工作压力大于42 MPa或小于的管道。

第4条本规程适用范围内的在用工业管道的级别划分如下：一、符合下列条件之一的工业管道为GC1级：（一）输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道；（二）输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥的管道；（三）输送可燃流体介质、有毒流体介质，设计压力≥，并且设计温度≥400℃的管道；（四）输送流体介质并且设计压力≥的管道。

二、符合下列条件之一的工业管道为GC2级：（一）输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜的管道；（二）输送可燃流体介质、有毒流体介质，设计压力＜，并且设计温度≥400℃的管道；（三）输送非可燃流体介质、无毒流体介质，设计压力＜，并且设计温度≥400℃的管道；（四）输送流体介质，设计压力＜，并且设计温度＜400℃的管道。

三、符合下列条件之一的GC2级工业管道划分为GC3级：（一）输送可燃流体介质、有毒流体介质，设计压力＜，并且设计温度＜400℃的管道；（二）输送非可燃流体介质、无毒流体介质，设计压力＜并且设计温度＜400℃的管道。

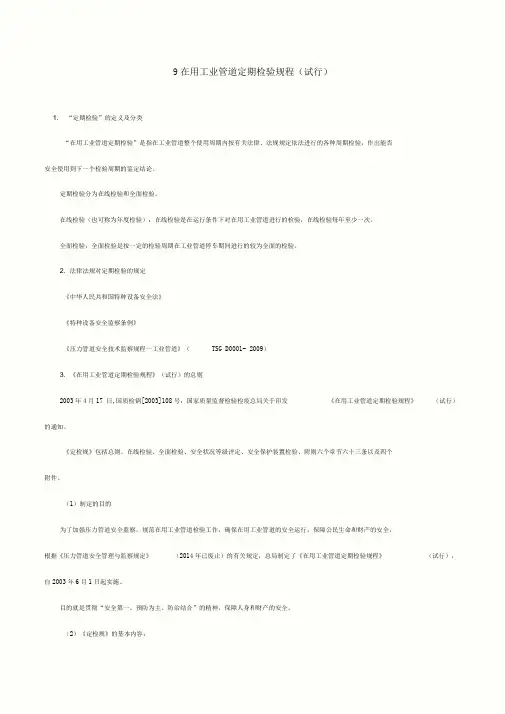

9在用工业管道定期检验规程（试行）1. “定期检验”的定义及分类“在用工业管道定期检验”是指在工业管道整个使用周期内按有关法律、法规规定依法进行的各种周期检验，作岀能否安全使用到下一个检验周期的鉴定结论。

定期检验分为在线检验和全面检验。

在线检验（也可称为年度检验）：在线检验是在运行条件下对在用工业管道进行的检验，在线检验每年至少一次。

全面检验：全面检验是按一定的检验周期在工业管道停车期间进行的较为全面的检验。

2. 法律法规对定期检验的规定《中华人民共和国特种设备安全法》《特种设备安全监察条例》《压力管道安全技术监察规程一工业管道》（TSG D0001- 2009）3. 《在用工业管道定期检验规程》（试行）的总则2003年4月17 日,国质检锅[2003]108号：国家质量监督检验检疫总局关于印发《在用工业管道定期检验规程》（试行）的通知。

《定检规》包括总则、在线检验、全面检验、安全状况等级评定、安全保护装置检验、附则六个章节六十三条以及四个附件。

（1）制定的目的为了加强压力管道安全监察，规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》（2014年已废止）的有关规定，总局制定了《在用工业管道定期检验规程》（试行），自2003年6月1日起实施。

目的就是贯彻“安全第一、预防为主、防治结合”的精神，保障人身和财产的安全。

（2）《定检规》的基本内容：《定检规》是在用工业管道检验、安全状况等级评定和缺陷处理的基本要求，有关单位制定的实施细则，应满足本规程的要求。

是原则要求，不可能也无必要将过多的细节予以规定。

因此，各有关部门和单位，应该或可以根据有关的情况制定细则，但不能违反本本规程的要求。

（3）《定检规》的适用范围：适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：1）公称直径小于25mm B勺管道；2）非金属管道；3）最高工作压力大于42MPa或小于O.IMPa的管道。

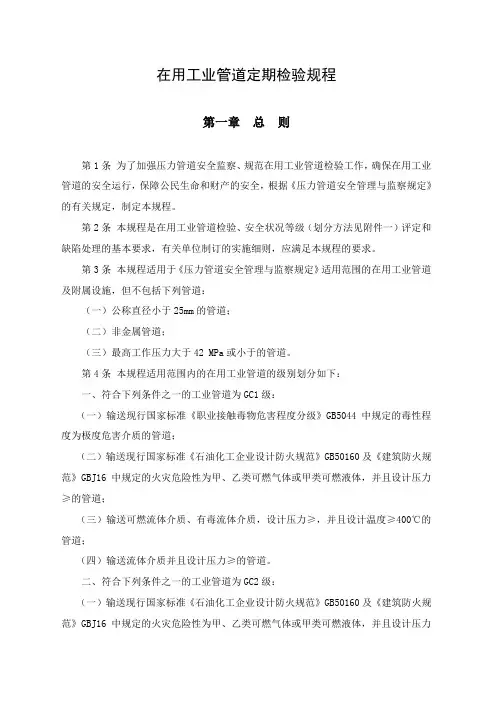

在用工业管道定期检验规程第一章总则第1条为了加强压力管道安全监察、规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》的有关规定，制定本规程。

第2条本规程是在用工业管道检验、安全状况等级（划分方法见附件一）评定和缺陷处理的基本要求，有关单位制订的实施细则，应满足本规程的要求。

第3条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：（一）公称直径小于25mm的管道；（二）非金属管道；（三）最高工作压力大于42 MPa或小于0.1MPa的管道。

第4条本规程适用范围内的在用工业管道的级别划分如下：一、符合下列条件之一的工业管道为GC1级：（一）输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道；（二）输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；（三）输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道；（四）输送流体介质并且设计压力≥10.0MPa的管道。

二、符合下列条件之一的工业管道为GC2级：（一）输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道；（二）输送可燃流体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道；（三）输送非可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道；（四）输送流体介质，设计压力＜10.0MPa，并且设计温度＜400℃的管道。

三、符合下列条件之一的GC2级工业管道划分为GC3级：（一）输送可燃流体介质、有毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道；（二）输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa并且设计温度＜400℃的管道。

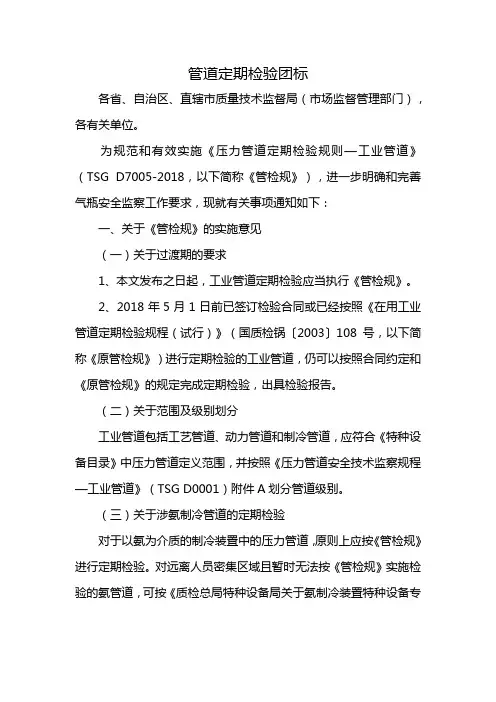

管道定期检验团标各省、自治区、直辖市质量技术监督局（市场监督管理部门），各有关单位。

为规范和有效实施《压力管道定期检验规则—工业管道》（TSG D7005-2018，以下简称《管检规》），进一步明确和完善气瓶安全监察工作要求，现就有关事项通知如下：一、关于《管检规》的实施意见（一）关于过渡期的要求1、本文发布之日起，工业管道定期检验应当执行《管检规》。

2、2018年5月1日前已签订检验合同或已经按照《在用工业管道定期检验规程（试行）》（国质检锅〔2003〕108号，以下简称《原管检规》）进行定期检验的工业管道，仍可以按照合同约定和《原管检规》的规定完成定期检验，出具检验报告。

（二）关于范围及级别划分工业管道包括工艺管道、动力管道和制冷管道，应符合《特种设备目录》中压力管道定义范围，并按照《压力管道安全技术监察规程—工业管道》（TSG D0001）附件A划分管道级别。

（三）关于涉氨制冷管道的定期检验对于以氨为介质的制冷装置中的压力管道，原则上应按《管检规》进行定期检验。

对远离人员密集区域且暂时无法按《管检规》实施检验的氨管道，可按《质检总局特种设备局关于氨制冷装置特种设备专项治理工作的指导意见》（质检特函〔2013〕61号）执行，否则，应停止使用。

（四）关于非金属管道的定期检验非金属工业管道的定期检验可以参照《压力管道定期检验规则-公用管道》（TSG D7004）中非金属管的相关检验要求实施。

（五）《管检规》部分条款内容的说明1、工业管道一般在投入使用后3年内进行首次定期检验。

因特殊情况无法按期进行首次定期检验的管道，由使用单位提出书面申请，经使用单位法人代表及安全管理负责人签字批准，并将延期申请书面告知使用登记机关后，可以延长检验期。

延长检验期的时间不得超过2年，使用单位及其法人代表和安全管理负责人对延期检验的管道安全负责。

2、《管检规》1、9所述新技术、新评定方法是指在国家标准、行业标准中均无明确要求的技术、评定方法。

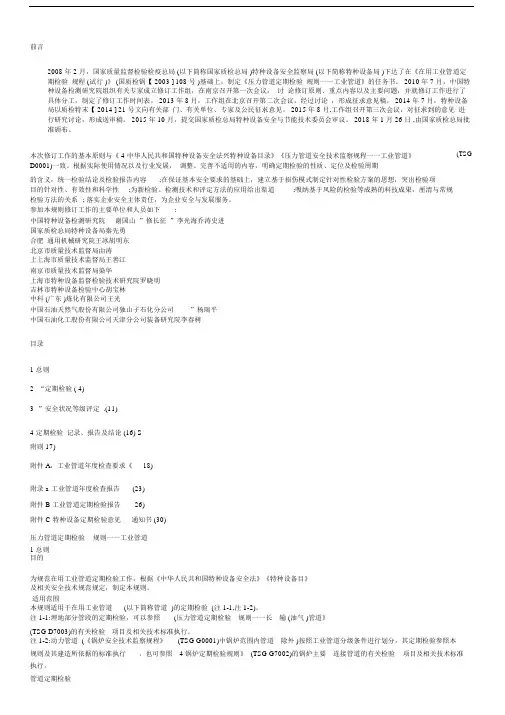

前言2008 年 2 月，国家质量监督检验检疫总局 (以下简称国家质检总局 )特种设备安全监察局 (以下简称特种设备局 )下达了在《在用工业管道定期检验规程 (试行 )》 (国质检锅【 2003 ] 108 号 )基础上，制定《压力管道定期检验规则一一工业管道》的任务书。

2010 年 7 月，中国特种设备检测研究院组织有关专家成立修订工作组，在南京召开第一次会议，讨论修订原则、重点内容以及主要问题，并就修订工作进行了具体分工，制定了修订工作时间表。

2013 年 8 月，工作组在北京召开第二次会议，经过讨论，形成征求意见稿。

2014 年 7 月，特种设备局以质检特末【 2014 ] 21 号文向有关部门、有关单位、专家及公民征求意见。

2015 年 8 月,工作组召开第三次会议，对征求到的意见进行研究讨论，形成送审稿。

2015 年 10 月，提交国家质检总局特种设备安全与节能技术委员会审议。

2018 年 1 月 26 日 ,由国家质检总局批准颁布。

(TSG 本次修订工作的基本原则与《 4 中华人民共和国特种设备安全法兴特种设备目录》《压力管道安全技术监察规程一一工业管道》D0001)一致。

根据实际使用情况以及行业发展，调整、完善不适用的内容，明确定期检验的性质、定位及检验周期的含义，统一检验结论及检验报告内容;在保证基本安全要求的基础上，建立基于损伤模式制定针对性检验方案的思想，突出检验项目的针对性、有效性和科学性;为新检验、检测技术和评定方法的应用给出渠道;吸纳基于风险的检验等成熟的科技成果，厘清与常规检验方法的关系; 落实企业安全主体责任，为企业安全与发展服务。

参加本规则修订工作的主要单位和人员如下:中国特种设备检测研究院谢国山”修长征”李光海乔涛史进国家质检总局特种设备局秦先勇合肥通用机械研究院王冰胡明东北京市质量技术监督局由涛上上海市质量技术监督局王善江南京市质量技术监督局染华上海市特种设备监督检验技术研究院罗晓明吉林市特种设备检验中心胡宝林中科 (广东 )炼化有限公司王光中国石油天然气股份有限公司独山子石化分公司”杨瑞平中国石油化工股份有限公司天津分公司装备研究院李春树目录1总则2“定期检验 ( 4)3”安全状况等级评定 .(11)4定期检验记录、报告及结论 (16) S附则 17)附件 A，工业管道年度检查要求《18)附录 a 工业管道年度检查报告(23)附件 B 工业管道定期检验报告26)附件 C 特种设备定期检验意见通知书 (30)压力管道定期检验规则一一工业管道1总则目的为规范在用工业管道定期检验工作，根据《中华人民共和国特种设备安全法》《特种设备目》及相关安全技术规范规定，制定本规则。

关于印发《在用工业管道定期检验规程》（试行）的通知各省、自治区、直辖市质量技术监督局，各有关单位：为了加强压力管道使用安全监督管理，规范在用工业管道定期检验工作，总局制定了《在用工业管道定期检验规程》（试行），自2003年6月1日起实施。

现印发你们，请认真贯彻执行。

执行中如遇问题，请及时报总局锅炉压力容器安全监察局。

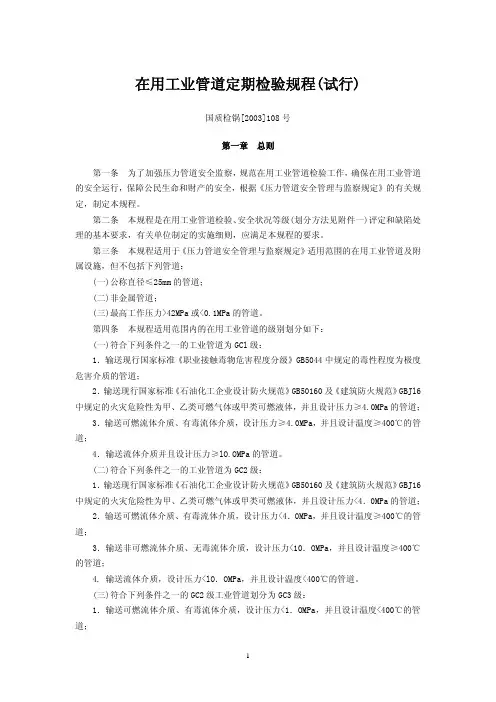

附件：在用工业管道定期检验规程（试行）中华人民共和国国家质量监督检验检疫总局二00三年四月十七日附件：在用工业管道定期检验规程第一章总则第一条为了加强压力管道安全监察，规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》的有关规定，制定本规程。

第二条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求，有关单位制定的实施细则，应满足本规程的要求。

第三条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：(一)公称直径≤25mm的管道；(二)非金属管道；(三)最高工作压力>42MPa或<0.1MPa的管道。

第四条本规程适用范围内的在用工业管道的级别划分如下：(一)符合下列条件之一的工业管道为GCl级：1．输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；2．输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJl6中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；3．输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道；4．输送流体介质并且设计压力≥lO.OMPa的管道。

(二)符合下列条件之一的工业管道为GC2级：1．输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力<4．0MPa的管道；2．输送可燃流体介质、有毒流体介质，设计压力<4．0MPa，并且设计温度≥400℃的管道；3．输送非可燃流体介质、无毒流体介质，设计压力<10．OMPa，并且设计温度≥400℃的管道；4. 输送流体介质，设计压力<lO．OMPa，并且设计温度<400℃的管道。

TSG特种设备安全技术规范TSG D7005—2018压力管道定期检验规则——工业管道Periodic Inspection Regulation for Industrial Pressure Piping中华人民共和国国家质量监督检验检疫总局颁布2018年1月26日前 言2008年2月，国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)下达了在《在用工业管道定期检验规程(试行)》(国质检锅〔2003〕108号)基础上，制定《压力管道定期检验规则——工业管道》的任务书。

2010年7月，中国特种设备检测研究院组织有关专家成立修订工作组，在南京召开第一次会议，讨论修订原则、重点内容以及主要问题，并就修订工作进行了具体分工，制定了修订工作时间表。

2013年8月，工作组在北京召开第二次会议，经过讨论，形成征求意见稿。

2014年7月，特种设备局以质检特函〔2014〕21号文向有关部门、有关单位、专家及公民征求意见。

2015年8月，工作组召开第三次会议，对征求到的意见进行研究讨论，形成送审稿。

2015年10月，提交国家质检总局特种设备安全与节能技术委员会审议。

2018年1月26日，由国家质检总局批准颁布。

本次修订工作的基本原则与《中华人民共和国特种设备安全法》《特种设备目录》《压力管道安全技术监察规程——工业管道》(TSG D0001)一致。

根据实际使用情况以及行业发展，调整、完善不适用的内容，明确定期检验的性质、定位及检验周期的含义，统一检验结论及检验报告内容；在保证基本安全要求的基础上，建立基于损伤模式制定针对性检验方案的思想，突出检验项目的针对性、有效性和科学性；为新检验、检测技术和评定方法的应用给出渠道；吸纳基于风险的检验等成熟的科技成果，厘清与常规检验方法的关系；落实企业安全主体责任，为企业安全与发展服务。

参加本规则修订工作的主要单位和人员如下： 中国特种设备检测研究院 谢国山 修长征 李光海孟 涛 史 进 国家质检总局特种设备局 秦先勇 合肥通用机械研究院 王 冰 胡明东北京市质量技术监督局 由 涛 上海市质量技术监督局 王善江 南京市质量技术监督局梁 华 上海市特种设备监督检验技术研究院 罗晓明 吉林市特种设备检验中心 胡宝林 中科(广东)炼化有限公司王 光 中国石油天然气股份有限公司独山子石化分公司杨瑞平中国石油化工股份有限公司天津分公司装备研究院 李春树国家质量监督检验检疫总局 h t t p ://w w w .a q s i q .g o v .c n /目 录1 总则 .................................................................................................................................. (1) 2 定期检验 .......................................................................................................................... (4) 3 安全状况等级评定 ........................................................................................................ (11) 4 定期检验记录、报告及结论 ........................................................................................ (16) 5 附则 .. (17)附件A 工业管道年度检查要求 (18)附录a 工业管道年度检查报告 ............................................................................... (23) 附件B 工业管道定期检验报告 ...................................................................................... (26) 附件C 特种设备定期检验意见通知书 .. (30)国家质量监督检验检疫总局 h t t p ://w w w .a q s i q .g o v .c n /— 1 —压力管道定期检验规则——工业管道1 总 则1.1 目的为规范在用工业管道定期检验工作，根据《中华人民共和国特种设备安全法》 《特种设备目录》以及相关安全技术规范规定，制定本规则。

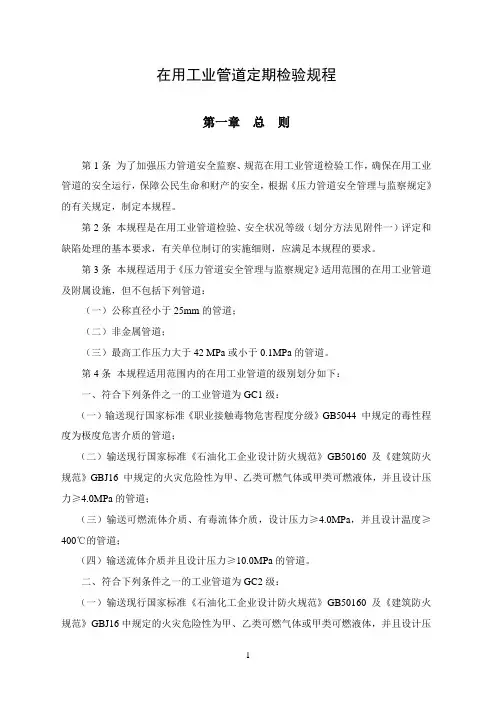

在用工业管道定期检验规程第一章总则第 1 条为了加强压力管道安全监察、规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》的有关规定，制定本规程。

第 2 条本规程是在用工业管道检验、安全状况等级（划分方法见附件一）评定和缺陷处理的基本要求，有关单位制订的实施细则，应满足本规程的要求。

第 3 条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：一）公称直径小于25mm 的管道；二）非金属管道；（三）最高工作压力大于42 MPa或小于的管道。

第 4 条本规程适用范围内的在用工业管道的级别划分如下：、符合下列条件之一的工业管道为GC1 级：一）输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道；二）输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力》的管道;（三）输送可燃流体介质、有毒流体介质，设计压力》，并且设计温度》400C的管道；（四）输送流体介质并且设计压力》的管道。

、符合下列条件之一的工业管道为GC2级:一）输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力V的管道;输送可燃流体介质、有毒流体介质，设计压力V,并且设计温度》管道;输送非可燃流体介质、无毒流体介质，设计压力V,并且设计温度》400r 的管道;四）输送流体介质，设计压力V,并且设计温度V 400r的管道。

三、符合下列条件之一的GC2级工业管道划分为GC3级:（一）输送可燃流体介质、有毒流体介质，设计压力V,并且设计温度V 400r 的管道;（二）输送非可燃流体介质、无毒流体介质，设计压力V并且设计温度V 400r 的管道。

我国现阶段压力管道的维护与检验摘要：按有关规定，我国压力管道分为工业管道、公用管道和长输管道。

本文主要介绍了本专题调研组所了解到的我国压力管道相关运行维护管理与检验现状，重点介绍了新颁布的《在用工业管道定期检验规程》，并提出应加强压力管道检验技术及其应用的研究，特别是埋地管道的检验技术研究。

同时，在进行埋地管道检验时，应加强对检验结果的安全性评定。

最后，还提出了我国压力管道宜采用的运行维护管理模式与检验措施等。

关键词：压力管道运行维护定期检验检验技术研究法规1、前言随着我国国民经济的发展以及能源结构的转变，压力管道的分布越来越广泛，仅长输油气管道就有近30,000公里，而在建的长输油气管道近7,000公里，公用管道与工业管道没有确切的统计数据，据估计可能也有上千万公里。

作为五种物流运输方式之一的压力管道，其安全运行与生产生活关系极为密切，保证压力管道的安全运行意义十分重大。

因而有必要加强压力管道的运行与维护管理，作好立法与有标准制订工作，做到有法可依，有标准可执行，确保压力管道的安全运行。

2、我国压力管道的运行维护规定与检验规定现状正确地进行压力管道的运行维护与检验，对于确保压力管道的安全运行，至关重要。

但目前，对于压力管道的运行维护与检验问题，法规与标准并不完善，这与以前我国压力管道条块分割的管理体系有关。

而压力容器与锅炉的安全管理已建立有一整套安全保证体系，质量技术监督部门与各主管部门都有相应的管理规范，近年来的安全事故已大为减少。

因此，借鉴压力容器与锅炉的管理规范，是压力管道管理应采取的措施。

有签于此，为了普查全国压力管道的安全性能状况与数量，国家质检总局锅炉压力容器安全监察局颁布了《关于开展在用工业管道普查整治试点工作的通知》(质检锅函[2002]84号)。

2.1工业管道(GC类)对工业管道而言，由于管理体制各自为政，以前分属原化工部、中国石油、中国石化、电力系统、冶金系统等。

在运行维护管理与检验方面，原化工部在1995年，在总结以往对压力管道安全管理经验教训的基础之上，颁布了《化工企业压力管道管理规定》[化生发(1995)968号]和《化工企业压力管道检验规程》，对压力管道按承受压力、温度和管内介质特性进行分类管理。
