初至时间反演静校正技术的发展趋势及实践效果蒋在超;张绪健;蒋琳;李林;薛为平【摘要】随着勘探区域近地表结构复杂程度地增加,以往那些在油气勘探中发挥了重要作用的单一静校正方法,越来越难以适应现今勘探对资料构造形态和成像品质的要求.因此通过尽可能多的表层资料信息,分层系、分阶段,有针对性地应用不同方法建立综合表层模型,是静校正技术发展的新趋势.经泉1井三维的实践证明,以表层资料解释及可视化模型时时关联互动为基础,从简单到复杂、逐级迭代相互约束的综合应用新技术,能有效反演并校正复杂构造区浅地表结构.不仅能提高地震资料成像的精度,改善构造形态,还能在一定程度上避免野外微测井采集数量的过度增加,减少勘探费用.【期刊名称】《物探化探计算技术》【年(卷),期】2011(033)001【总页数】5页(P6-10)【关键词】模型关联互动;逐级迭代;相互约束;综合表层模型【作者】蒋在超;张绪健;蒋琳;李林;薛为平【作者单位】中国石油新疆油田公司,勘探开发研究院,地球物理研究所,新疆,乌鲁木齐,830013;中国石油新疆油田公司,勘探开发研究院,地球物理研究所,新疆,乌鲁木齐,830013;中国石油新疆油田公司,勘探开发研究院,地球物理研究所,新疆,乌鲁木齐,830013;中国石油新疆油田公司,勘探开发研究院,地球物理研究所,新疆,乌鲁木齐,830013;中国石油新疆油田公司,勘探开发研究院,地球物理研究所,新疆,乌鲁木齐,830013【正文语种】中文【中图分类】P631.4+43地震资料静校正处理的作用,是消除地表高程以及低降速层速度变化对地震资料的影响。
将地震资料校正到指定基准面,以满足水平叠加原理的要求。
近地表速度深度模型的准确建立与有效校正,会直接影响到地震资料成像质量和地下构造形态[1～10]。
因此,静校正处理技术一直是地震工作者持续研究与重点关注的课题。
经过长期的勘探实践,新疆油田公司地震数据处理工作者建立了微测井分层模型法、小折射法、大折射沙丘曲线法、初至折射波反演法和初至层析反演等静校正处理技术,并在准噶尔盆地的勘探实践中发挥了重要作用。
迭代折射静校正技术在鄂北地震资料处理中的应用许冬梅;曲安江;冯和平;闫立志【摘要】在低速层速度(地表直达波)已知的条件下,利用生产炮初至信息,用加权最小平方法和共轭梯度法建立的折射静校正数学模型,迭代求取长波长、短波长静校正量,在解决鄂尔多斯盆地北部的虚假小幅度构造问题及改善剖面质量方面取得了明显的效果.【期刊名称】《物探与化探》【年(卷),期】2005(029)003【总页数】4页(P261-264)【关键词】迭代折射静校正;初至信息;长波长;短波长【作者】许冬梅;曲安江;冯和平;闫立志【作者单位】中国石油化工集团,华北石油分公司,物探研究院,河南,新乡,453700;新疆地质矿产局,物化探大队,新疆昌吉,831100;中国石油化工集团,华北石油分公司,物探研究院,河南,新乡,453700;中国石油化工集团,华北石油分公司,物探研究院,河南,新乡,453700【正文语种】中文【中图分类】P631.4鄂尔多斯盆地北部是大型天然气勘探开发的目标区之一。
但由于受地表起伏、低降速带剧烈变化及流动性沙丘的影响，静校正不够准确，常引起假的低幅构造，相交剖面不闭合的问题，多年来一直难以解决。
随着技术人员不断研究和探索，以及新处理软件地开发和应用，在鄂北地区的地震资料处理中，基于模型和高程为基础的静校正方逐渐让位于以生产炮初至信息为基础的多次迭代折射静校正方法，并在近年来的处理项目中取得了良好效果。
1 迭代折射静校正原理假定低速层底界面与折射层是相对稳定、连续的介质，其形态、速度在空间的变化是平缓的，由此产生的地震波旅行时间差构成静校正的长波长分量。
折射波的传播路径如图(1)所示。
图1 初至的折射波的传播路径低速层的影响、炮检点的剩余校正时间量、井口时间误差构成静校正的短波长分量。
长、短波长静校正量的计算方法如下：拾取炮记录的初至时间(1)式中，S(n)为n炮点处的延迟时间；R(m)为m检波点处的延迟时间；Z(n,m) 折射层顶面炮、检点间的旅行时间；s(n)为n炮点处的剩余校正时间量；r(m)为m检波点处的剩余校正时间量。

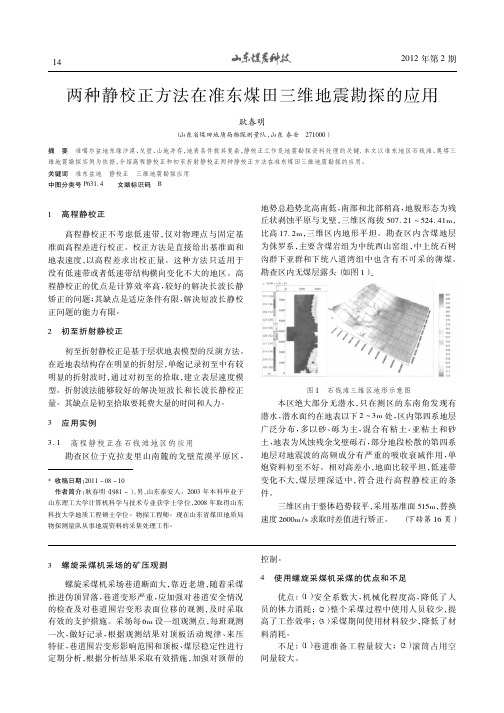

两种静校正方法在准东煤田三维地震勘探的应用耿春明（山东省煤田地质局物探测量队，山东泰安271000）摘要准噶尔盆地东缘沙漠、戈壁、山地并存，地表条件极其复杂，静校正工作是地震勘探资料处理的关键．本文以准东地区石钱滩、奥塔三维地震勘探实例为依据，介绍高程静校正和初至折射静校正两种静校正方法在准东煤田三维地震勘探的应用。
关键词准东盆地静校正三维地震勘探应用中图分类号P631．4文献标识码B1高程静校正高程静校正不考虑低速带，仅对物理点与固定基准面高程差进行校正。
校正方法是直接给出基准面和地表速度，以高程差求出校正量。
这种方法只适用于没有低速带或者低速带结构横向变化不大的地区。
高程静校正的优点是计算效率高，较好的解决长波长静矫正的问题；其缺点是适应条件有限，解决短波长静校正问题的能力有限。
2初至折射静校正初至折射静校正是基于层状地表模型的反演方法。
在近地表结构存在明显的折射层，单炮记录初至中有较明显的折射波时，通过对初至的拾取，建立表层速度模型。
折射波法能够较好的解决短波长和长波长静校正量。
其缺点是初至拾取要耗费大量的时间和人力。
3应用实例3．1高程静校正在石钱滩地区的应用勘查区位于克拉麦里山南麓的戈壁荒漠平原区，*收稿日期：2011－08－10作者简介：耿春明（1981－），男，山东泰安人。
2003年本科毕业于山东理工大学计算机科学与技术专业获学士学位，2008年取得山东科技大学地质工程硕士学位。
物探工程师。
现在山东省煤田地质局物探测量队从事地震资料的采集处理工作。
地势总趋势北高南低，南部和北部稍高，地貌形态为残丘状剥蚀平原与戈壁，三维区海拔507．21 524．41m，比高17．2m，三维区内地形平坦。
勘查区内含煤地层为侏罗系，主要含煤岩组为中统西山窑组，中上统石树沟群下亚群和下统八道湾组中也含有不可采的薄煤。
勘查区内无煤层露头（如图1）。
图1石钱滩三维区地形示意图本区绝大部分无潜水，只在测区的东南角发现有潜水，潜水面约在地表以下2 3m处，区内第四系地层广泛分布，多以砂、砾为主，混合有粘土、亚粘土和砂土，地表为风蚀残余戈壁砾石，部分地段松散的第四系地层对地震波的高频成分有严重的吸收衰减作用，单炮资料初至不好。

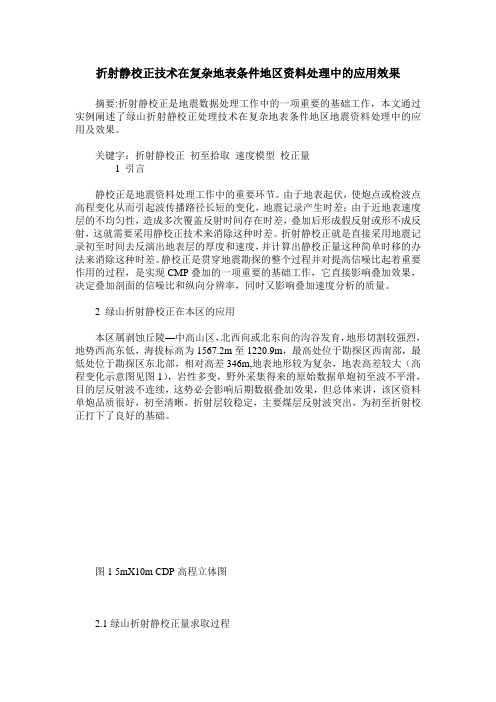

折射静校正技术在复杂地表条件地区资料处理中的应用效果摘要:折射静校正是地震数据处理工作中的一项重要的基础工作，本文通过实例阐述了绿山折射静校正处理技术在复杂地表条件地区地震资料处理中的应用及效果。
关键字：折射静校正初至拾取速度模型校正量1 引言静校正是地震资料处理工作中的重要环节。
由于地表起伏，使炮点或检波点高程变化从而引起波传播路径长短的变化，地震记录产生时差；由于近地表速度层的不均匀性，造成多次覆盖反射时间存在时差，叠加后形成假反射或形不成反射，这就需要采用静校正技术来消除这种时差。
折射静校正就是直接采用地震记录初至时间去反演出地表层的厚度和速度，并计算出静校正量这种简单时移的办法来消除这种时差。
静校正是贯穿地震勘探的整个过程并对提高信噪比起着重要作用的过程，是实现CMP叠加的一项重要的基础工作，它直接影响叠加效果，决定叠加剖面的信噪比和纵向分辨率，同时又影响叠加速度分析的质量。
2 绿山折射静校正在本区的应用本区属剥蚀丘陵—中高山区，北西向或北东向的沟谷发育，地形切割较强烈，地势西高东低，海拔标高为1567.2m至1220.9m，最高处位于勘探区西南部，最低处位于勘探区东北部，相对高差346m,地表地形较为复杂，地表高差较大（高程变化示意图见图1），岩性多变，野外采集得来的原始数据单炮初至波不平滑，目的层反射波不连续，这势必会影响后期数据叠加效果，但总体来讲，该区资料单炮品质很好，初至清晰，折射层较稳定，主要煤层反射波突出，为初至折射校正打下了良好的基础。
图1 5mX10m CDP高程立体图2.1绿山折射静校正量求取过程本区采用绿山软件的初至折射静校正方法来做野外一次静校正，主要分两步实现：第一步由给定的初始模型进行正演，用射线追踪的方法得到初始模型的初至波；第二步，用计算的初至波和实际拾取的初至波进行比较，计算地表模型的修正量，经过几次迭代，最终得到比较精确的地表模型。
具体工作流程如下：⑴大炮初至拾取：用GII建立观测系统数据库，输入炮点和检波点坐标以及高程数据，然后用BIO转换SGYS数据为CPT文件，再用PICKER模块每炮每道都做细致的初至拾取，获得初至时间，它代表观测到的通过模型的旅行时间，用于计算误差时间。
初至拾取与静校正1、初至拾取初至拾取一直是地震勘探中的一个基础而又非常重要的问题。
初至拾取是地表低速带静校正的基础，特别是再地表速度教委复杂的地区，这种静校正更为重要也更为复杂。
准确拾取地震波走时还是地震层析成像方法中计算速度的重要依据。
迄今为止，已经提出了许多初至拾取的方法，如相关法，能力比法，最大振幅法及神经网络法等。
这些方法的一个共同特点是只利用了初至的波形和振幅特征。
拾取是在共炮点道集上进行的，拾取的初至范围要依反演的地质区域内降速层的最大速度和深度而定。
而近偏移距道初至时间的准确拾取是层析静校正方法控制表层速度的关键。
2、准确拾取初至初至时间是折射波静校正的基础数据，直接影响到延迟时间、折射层速度以及低降速带速度或厚度的计算精度。
为了提高初至拾取精度，可以采用以下措施；1对单炮记录进行增益、滤波处理。
改善初至显示质量；2显示地表高程、炮检距曲线。
为初至拾取提供参考。
同时，还可以监视观测系统的正确性；3对单一类型的震源，应保证全区初至拾取位置的一致性；4对单炮记录首先应用野外静校正量，然后进行初至拾取。
同时显示线性动校正，以保证初至拾取的质量，提高初至拾取的效率。
3、静校正的方法近地表静校正方法有很多种，常用的主要有高程静校正、模型法、沙丘曲线法、折射波近地表校正法、层析反演法以及初至波剩余静校正等6种方法。
（1）高程静校正：它不考虑低速带, 仅对物理点与基准面的高程差进行校正。
严格地讲, 高程静校正只适合不存在低速带或者低速带结构横向没有变化的地区。
如果某一地区有低速带, 但低速带横向上的变化对静校正量的影响仅仅是高频的, 或者低速带的剥离和填充对静校正量的影响仅仅是高频的, 可以在精细剩余静校正的基础上使用高程静校正。
高程静校正的优点是计算效率高，较好地解决了长波长静校正问题。
其缺点在于适应条件有限, 解决短波长静校正问题能力比较差。
（2）模型法近地表校正：通过小折射、微测井等常规低速带调查方法得到离散点, 内插出空间速度结构, 进而计算出静校正量的一种方法。
模型约束的三维初至折射静校正
李培明;李振华;祖云飞;侯喜长
【期刊名称】《石油地球物理勘探》
【年(卷),期】2003(038)002
【摘要】针对我国西部复杂山地三维勘探中遇到的静校正难题,本文提出一种合理有效的模型约束的三维初至折射静校正技术.该方法充分利用表层调查资料等先验信息,结合生产炮的折射波初至,求取纵向与横向上更精确的近地表各层的速度与厚度,建立全区合理的表层模型,最终求取高质量的静校正量.本文分析了山地三维静校正遇到的技术难点,总结了以往解决这类难题的经验,指出了在进行复杂山地三维静校正时,应采取的技术措施与对策.这项技术较好地解决了古牧地、霍尔果斯、火焰山西、迪那等多块山地三维的静校正难题.
【总页数】5页(P199-202,212)
【作者】李培明;李振华;祖云飞;侯喜长
【作者单位】东方地球物理公司采集技术支持中心;东方地球物理公司采集技术支持中心;东方地球物理公司采集技术支持中心;东方地球物理公司采集技术支持中心【正文语种】中文
【中图分类】TE1
【相关文献】
1.约束初至拾取与初至波剩余静校正 [J], 刘连升
2.微测井与常速约束建模折射静校正对比研究及应用效果 [J], 卓武;冯美娜;肖关华;
王彦军;唐美斌
3.基于速度模型约束的地震波初至自适应修正算法 [J], 董蕊静
4.基于速度模型约束的地震波初至自适应修正算法 [J], 董蕊静
5.模型约束三维折射静校正方法研究 [J], 张伟;皮金云;王彦春;李洪臣;谭昌勇;王连山
因版权原因，仅展示原文概要，查看原文内容请购买。
作者： 张欣
作者机构： 黑龙江省煤田地质物测队,黑龙江哈尔滨150008
出版物刊名： 科技创新与应用
页码： 54-54页
年卷期： 2015年 第28期
主题词： 山前地带 初至折射波 静校正 层析反演
摘要：我国地形十分复杂且很多的煤矿都在一些地形复杂的地区,在进行煤炭开采的过程中,一旦发生地震情况将十分危险。
所以应该提前做好地震勘测工作,在整个勘测的过程中对于地震方面的资料整理中的静校正的难度比较大,为了能够解决这个问题,我们可以使用一些方法。
文章主要就是针对这些方法的效果进行分析,希望能够给相关人士一定的借鉴。
