鸿业软件计算管网平差教程

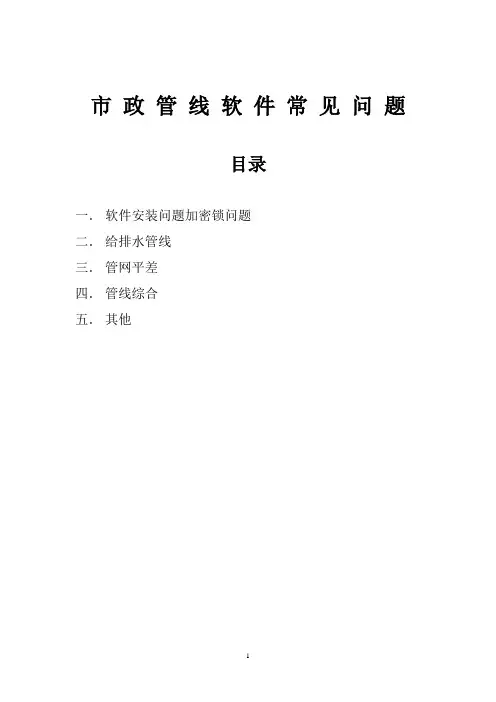

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

水、气管网输配计算计算机在专业中应用蔡建安安徽工业大学2012年5月◆ 节点数量：J 个； 环数量： L 个 管段数量：P 个 ； P=J-1+L ◆自变量：P 个管段流量 q i ； q ˊ=(q 1，q 2， …，q p ) 因变量：P 个水头损失h i ；h ˊ=(h 1，h 2， …，h p ) 由管段 性质和自变量流量确定◆①连续性（节点）方程 J-1 个： qi+Σqij=0 ②能量（环）方程 L 个： Σh ij =0管网系统的节点、管段和环 任意管网系统数量关系 变量 独立方程数管网不平差新法•衔接矩阵 连续方程•水损计算 •闭合差 能量方程 规划求解新算法不预分，不平差Excel 平台 应用技法某树状网最高用水时流量分配图对节点、管段编号，进行几何关系认定预判流向和标记1.登录原始资料 “节点编号”， “节点流量(L/s)”， “管段编号”； “管段长度（m ）”2.建立和选择DN 管径清单 建立DN 管径清单，位于“C3：Q3”区域，使用下拉箭头在提供的清单内选择适当数值的DN 管径（mm ）；位于“B101：R101”输入函数“=SUMIF(C3:Q3,D100:R100,C2:Q2) ”，可以在选择DN 管径的同时完成对应DN 管径 “累计长度”的统计。

给水管网模板建设“节点编号”和“节点流量” 以节点进行“管段编号”和“管段次序编号”“下拉箭头”和“管径选择” 自动统计给水管网模板建设 流速(m/s)管段的摩擦比阻 管段水头损失(m) 自变量：P 个管段流量 q i ；变量水力计算 3.5001736.0d =α4/2d q A q u π==2lq h α=“C4” 公式“=10*C7/(0.25*PI()*(C3/10)^2)” “C5”键入公式“=0.001736/((C3/1000)^5.3)”“C6”键入公式“= SIGN(C7)*C5*C2*C7^2/1000000”给水管网模板建设___衔接矩阵 •具有J 个节点J 个连续方程，但其中只有J-1个方程是相互独立的。

如果你是8.0，可以这样：1、布置平面管道2、定井地面标高3、按照坡度自动定义管道标高按照这样的步骤把雨污水管道标高总初步定义出来4、绘制优先级高的管道纵断面图，纵断面动态调整，满意后返回平面图5、绘制优先级次之管道的纵断面图，纵断面动态调整，满意后返回平面图6、最后绘制压力管道的纵断面图，纵断面动态设计，然后返回平面最后用自动分幅出图方式（工具中的自动断面图）绘制分幅断面图一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。

二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。

这个文件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。

判断是不是CAD 病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒程序。

遇到CAD病毒程序时的处理办法：使用windows的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。

如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。

也可以把自己单位编写的程序提供给我们，由我们把它们和我们的软件整合到一块。

三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种形文件还不能用一般的shx文件替换。

作用：管网平差是在上面已知条件节点流量、管道直径和某些点压力求得其它节点的水压，各个管段的流量以及由此推算得出的各节点自由水头、各管段的流速、水头损失等。

它的作用有两个：1、根据最不利点压力反算水源点压力，用于确定水源点的水泵供水压力，进而选择水泵。

2、根据水源点压力计算最不利点压力，用于校核水源压力是否能满足最不利点的压力要求。

鸿业操作步骤：1．设置－出图比例20000，设置－文字大小－2.52．设置一个tempt（图名，可随便定）图层，颜色为紫色，线宽为0.3（这些可以随便定，主要为了确定给水管道位置，但这个步骤最好有）3．在这个图层上画出图1中的框框，1和10节点间有两条管线所以另外加一条折线增加一个节点11。

4．给水－交互布管－新建工程名（名称随意）－确定－管代号（输J），选球墨铸铁管－确定－用鼠标点击节点布置管线，顺序可随意，布完一个环用回车键布其余管段。

5．工具－图层－点击新建图层前的小灯泡（这一步是为了关闭新建图层）6．给水－节点编号－给水节点自动编号－选择起始节点，在图上点击－输入节点其始编号1，然后回车，全部按主结点编号，回车，全部自动编号，回车，如果出现有些节点未标注，是否自动标注，输Y，回车。

（节点编号与所要求的不一致没关系，在下一步中更改）7．给水－编辑标注－查询－用鼠标点选节点，修改节点编号，输入地面标高。

或者采用工具－编辑查询。

8．平差－定义管长－点击管段J10－J11，J11－J1，输600（这是为了使输水管总长为1200）9．平差－定节点流量－定管供水类型－按照提示定义1－4，4－7为单侧供水，10－1，10－11，11－1为不供水10．平差－定节点流量－定集中流量－输入求得的水源流量，前面加负号11．平差－定节点流量－按管长分配流量－输H12．平差－定义管径－定义管线直径。

13．平差－选择反算水源压力，自由水头28，计算公式：海曾威廉，计算温度：20，管道局部损失系数：1.05,球墨铸铁管。

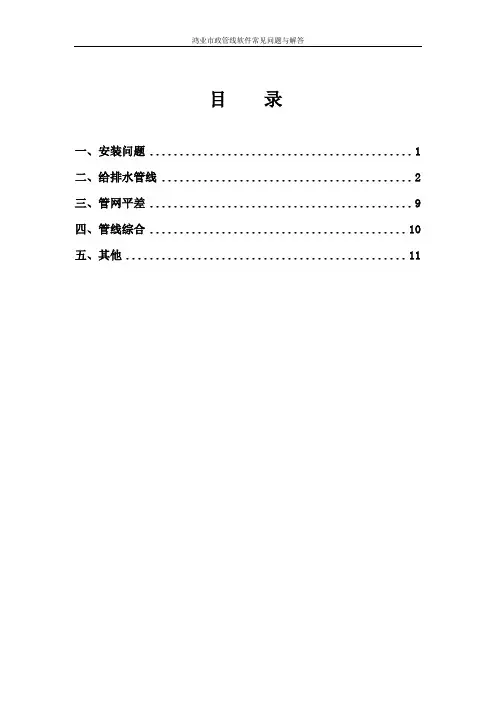

目录一、安装问题 (1)二、给排水管线 (2)三、管网平差 (9)四、管线综合 (10)五、其他 (11)一、安装问题1. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

2. 试用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

3. 双击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始项的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后删除管线软件相关的配置文件后，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

4. 软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-96 74-f752bdca9582&DisplayLang=zh-cn。

或者关闭防火墙，重新安装软件。

5. 进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。

一般的杀毒软件杀不出来CAD病毒，可按照下列方法并用：①使用鸿业网站上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。

管网平差管网平差一般分三个步骤：图面整理、数据准备、平差。

目前我们用的平差软件为鸿业10.5版本。

打开鸿业软件后，首先要设置工程名称及出图比例以及设置节点标注设置及管道标注设置。

（设置--工程名称、出图比例、标注设置）1、图面整理：根据已收集到的现状给水管网平面布置图，按照规划要求，整理出远期给水管网平面布置图，对其进行图面整理。

图面整理内容主要包括：清除小短线、重复管线、未连接管线等操作步骤：1）管线--定义管道-任意选择2）工具--图面整理-选择所要整理的内容。

注意事项：图形整理时需要对管网进行简化，主要是将管道节点进行简化；定义管道时选择球墨铸铁管，选择无管径。

2、数据准备图面整理完后，需要对管网进行平差前的数据准备。

数据准备包含定义真实管长、按管长分配流量（定义集中流量、定管供水类型）、自动预赋管径（定义现状管、定义环干管、自动预赋管径）、定义节点地面标高、定义节点水压等。

1）定义真实管长--如果管道是按照长度精确绘制的则不用定义。

2）按管长分配流量---按照管道长度自动分配节点流量a、定义节点流量---主要是将管道流量分为集中流量和沿线流量；集中流量包括水源供水量（输入时为负值）和集中用水点流量（输入时为正值）。

b、定管供水类型---分为不供水、单侧供水和双侧供水；一般从水厂至配水管网之间可设置成不供水管道，城市边缘的管道可设置成单侧供水，其余全部为双侧供水。

3）自动预赋管径---需在节点流量确定后进行a）定义环干管---在没有定义环干管的情况下，程序是按照最小路径的原理来定义环干管。

布置环干管按照规划及用水区域大小的原则来布置。

b）定义现状管---对于现状给水管网中的主干管，可以将其定义成现状管，定义过的管径在平差计算时管径不会变化。

c）自动预赋管径---在节点流量确定后进行3）定义节点地面标高操作步骤：平差--定义节点地面标高高程点定义时必须有带高程点的地形图，可手工输入每一点的高程点，也可建立曲面高程模型计算（原地形--标高点--文本定义）统一定义。

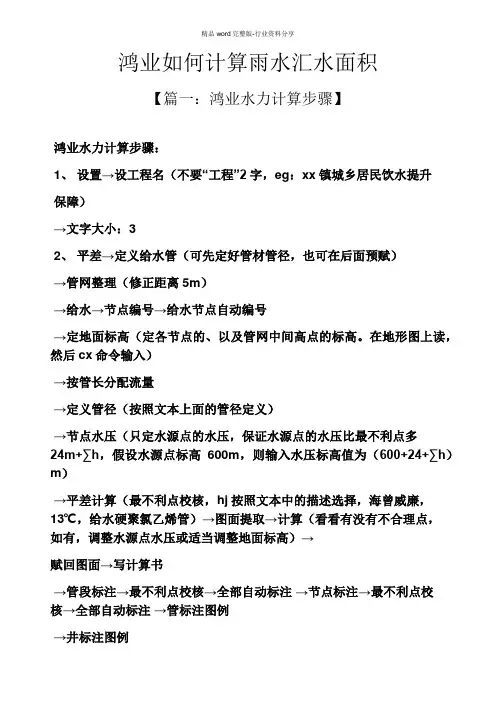

鸿业如何计算雨水汇水面积【篇一：鸿业水力计算步骤】鸿业水力计算步骤：1、设置→设工程名（不要“工程”2字，eg：xx镇城乡居民饮水提升保障）→文字大小：32、平差→定义给水管（可先定好管材管径，也可在后面预赋）→管网整理（修正距离5m）→给水→节点编号→给水节点自动编号→定地面标高（定各节点的、以及管网中间高点的标高。

在地形图上读，然后cx命令输入）→按管长分配流量→定义管径（按照文本上面的管径定义）→节点水压（只定水源点的水压，保证水源点的水压比最不利点多24m+∑h，假设水源点标高600m，则输入水压标高值为（600+24+∑h）m）→平差计算（最不利点校核，hj按照文本中的描述选择，海曾威廉，13℃，给水硬聚氯乙烯管）→图面提取→计算（看看有没有不合理点，如有，调整水源点水压或适当调整地面标高）→赋回图面→写计算书→管段标注→最不利点校核→全部自动标注→节点标注→最不利点校核→全部自动标注→管标注图例→井标注图例3、整理图面。

【篇二：鸿业污水水力计算步骤7-11】1、图形处理1）删除一些不需要的图形。

2）新建一个tempt（暂时）图层，在这个图层上布置管线，注意只要线断开，就会在断开处生成检查井。

2、关闭其他图层，只剩管线tempt图层，点击，污水——平面管线——定义管线，定义新的文件。

选择要定义的管线，生成鸿业能够识别的管线和检查井。

3、点击，污水——节点编号——自动节点编号。

4、点击，工具——编辑查询，选择检查井，手动输入各检查井的设计标高。

（说明：如果采用自然地形，可以使用平面处理功能生成标高文件，再点击，污水——定井地面标高）5、点击，污水——定义坡度，输入d，全选，确定。

（取地面坡度）6、点击，污水——污水计算——定义排出口。

7、点击，污水——污水计算——定义排水界限。

（作用：选择需要定义的污水块，把它转成鸿业能够识别的污水块）8、点击，污水——污水计算——自动布参数块。

（自动生成污水块面积，可以编辑污水定额，集中流量，人口密度）9、点击，污水——污水计算——连接参数块。

1交互布管给水-交互布管，在已有的设计管线上绘制给水管线路2定桩号平面-定管线桩号，自动标注管线桩号3提取标高3.1若地形图上有离散标高点平面-自然地形-自然离散点3.2若地形图上仅有地形线平面-自然地形-自然等高线3.3自然标高文件取得自然地形之后，平面-自然标高文件-地图提取标高，注意保存标高文件4节点编号给水-节点编号5井地面标高给水-井地面标高，选择所有节点，将3.3取得的标高文件赋给每一个节点6定管埋深给水-定管埋深，确定管道埋深7画断面图给断面-管道桩号断面，选择管线，弹出对话框，地面标高选择3.3取得的标高文件，设计地面选择“设计标高文件计算”，根据实际调整横竖向比例。

8调整断面图并返回平面（1）给断面-插入边坡点；（2）给断面-断面返回平面；9平差计算9.1定节点流量、水源（1）平差-定节点流量-输节点流量，注意流入处为负值，流出为正值（2）平差-定节点流量-定义水源，确定水源（3）平差-定节点流量-定管供水类型，选择”W”不供水9.2定水源水压平差-节点水压，确定水源水压。

当水源处为开口水池时，节点水压定为比该点处地面高程稍大的值。

9.3平差计算平差-平差计算，从图面选择需要计算的管线，参数如图设置，点击计算即可。

点击赋回图面将计算所得结果显示于图上，注意点击“平差-管段标注/节点标注”10分幅断面图出图-管道里程断面裁图。

选择管线，按照“7画断面图”的步骤设置参数，即绘出分幅断面图。

11其他修改工具11.1修改线宽工具2-改PLINE宽11.2查询命令CX11.3设置纵断面表头设置-纵断表头，设置完成后点击确认之后点击桌面上一点即修改完成。

目录目录目录 (1)第 1 章风管水力计算使用说明 (2)1.1 功能简介 (2)1.2 使用说明 (3)1.3 注意 (8)第 2 章分段静压复得法 (9)2.1 传统分段静压复得法的缺陷 (9)2.2 分段静压复得法的特点 (10)2.3 分段静压复得法程序计算步骤 (11)2.4 分段静压复得法程序计算例题 (11)鸿业暖通空调软件第 1 章 风管水力计算使用说明1.1 功能简介命令名称： FGJS功 能： 风管水力计算命令交互： 单击【单线风管】【水力计算】，弹出【风管水力计算】对话框，如图1-1所示：图1-1 风管水力计算对话框如果主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。

第 1 章风管水力计算使用说明如果支管固定高度值大于0，程序会调整风系统中除开最长环路管段外的所有管段的管径的高度为设置值。

控制最不利环路的压力损失的最大值,如果程序算出的最不利环路的阻力损失大于端口余压，程序会提醒用户。

当用户需要从图面上提取数据时，点取搜索分支按钮，根据程序提示选取单线风管。

当成功搜索出图面管道系统后，最长环路按钮可用，单击可以得到最长的管段组。

计算方法程序提供的三种计算方法，静压复得法、阻力平衡法、假定流速法，可以改变当前的选项卡，就会改变下一步计算所用的方法，而且在标题栏上会有相应的提示。

计算结果显示包含搜索分支里面选取的管段的一条回路的各个管段数据。

1.2使用说明1.从图面上提取数据单击按钮2.从文件中提取数据（如果是从图面上提取数据则这步可以跳过）单击按钮从打开文件对话框从选取要计算的文件，确定即可。

鸿业暖通空调软件3.选择要计算的方法，设置好相应的参数静压复得法：是最不利环路最末端的分支管（不是从最后一根支管）的风速。

假定末端支管风速。

系统计算过程中，为了达到系统最优的平衡性能，需要迭代计算的次数。

阻力平衡法：最不利环路的末端管段的出口风速。

4.可选管径规格图1-2 可选管径规格对话框程序进行计算时，可以根据用户的设置，在可选管径规格列表中选取合适的管径组合，当用户选择标准模式是，规格列表不允许进行修改，当选取自定义模式时，可以根据用户的需要进行规格列表扩充、修改、删除。

给水管网平差使用方法
1、初分流量、选管径，形成数据文件
（1）数据单位：长度——米；管径——毫米；
水量——升/秒；流速——米/秒。

（2）流量的正负号：顺时针为正，逆时针为负。

（3）编号：进行环的编号，外环（无邻环）编号为21。

例如：
2、编辑录入数据（1）打开QE执行文件，进入编辑器，然后输入文件名（不带后缀）进入输入数据状态。

（2）输入、修改数据。

数据输入顺序：最小闭合差环数
管段数
管长管径流量邻环数
输入结束后按F2存盘，按ＡＬＴ＋Ｘ退出
（1）
（2）
输入结束后按F2存盘，按ＡＬＴ＋Ｘ退出
3、数据运行
在DOS状态下，按路径打开gspc空格文件名运行平差。

若不运行或出现死循环，则录入数据出现错误。

例如：
注意路径：我把QE和GSPC都存在了C盘的documents and settings中的yxj文件夹中。

后面的yxj是我录入数据的文件名。

l常见错误:
（1）忘记输入文件名或带后缀；
（2）环数或管段数与实际不符；
（3）编号错误；
（4）少空格（数据不足）。

4、查看运行结果
打开QE执行文件进入编辑器，敲入文件名*．ｏｕｔ察看结果。

在文件夹中同时出现
打开后，即为平查结果。

鸿业水管水力计算使用说明水管水力计算一、加载1.将KtCnPub.dll拷入系统软件目录下。

2.加载ACSSgSlJ.ar某之前请先加载KtCnCad.ar某:。

二、运行1.在命令行键入SgJ，回车，将出现程序的主界面。

2.界面说明搜索分支：当用户需要从图面上提取数据时，点取搜索分支按钮，根据程序提示选取计算水管。

当成功搜索出图面管道系统后，最长环路按钮可用，单击可以得到最长的管段组。

冷凝水量：当计算水管系统是冷凝水管系统时，该项可用，冷凝水管的水量是根据水管承担的负荷和用户设定的冷凝水量两者数据计算出来。

设备缺省水阻：风机盘管或者空调器的设备水阻，程序计算时会将此阻力计入到小计中去。

末端局阻系数：风机盘管或者空调器接管出一般还有阀门、过滤网等局阻系数，在此输入此局阻系数。

相对于设备的水阻，此数值较小。

流量单位：根据用户选择不同的流量单位，显示的流量进行单位换算。

计算控制：程序在计算中根据用户选择的控制类型选取合适的管径。

控制数据设定：可以新建控制数据方案，可以更改已有的控制方案。

计算结果：显示包含搜索分支里面选取的管段的一条回路的各个管段数据。

3.使用说明a．从图面上提取数据单击搜索分支按钮命令行提示：命令:gjESC返回/请选择要计算水管的远端:选取要计算的水管的远端以后，程序返回到主界面。

主界面如下：b．从文件中提取数据（如果是从图面上提取数据则这步可以跳过）单击打开按钮从打开文件对话框从选取要计算的文件，确定即可。

c.对于控制数据设定按钮：单击此按钮，将会出现如下对话框：在此对话框中，可以修改已有的方案，可以添加新的控制数据方案。

注意：默认方案是不可以修改和删除的。

单击新建方案按钮，会出现新建方案对话框：提示用户数据新的方案名称。

注意：新方案名称不能和已有的方案名称同名。
