水、气管网输配计算计算机在专业中应用蔡建安安徽工业大学2012年5月◆ 节点数量：J 个； 环数量： L 个 管段数量：P 个 ； P=J-1+L ◆自变量：P 个管段流量 q i ； q ˊ=(q 1，q 2， …，q p ) 因变量：P 个水头损失h i ；h ˊ=(h 1，h 2， …，h p ) 由管段 性质和自变量流量确定◆①连续性（节点）方程 J-1 个： qi+Σqij=0 ②能量（环）方程 L 个： Σh ij =0管网系统的节点、管段和环 任意管网系统数量关系 变量 独立方程数管网不平差新法•衔接矩阵 连续方程•水损计算 •闭合差 能量方程 规划求解新算法不预分，不平差Excel 平台 应用技法某树状网最高用水时流量分配图对节点、管段编号，进行几何关系认定预判流向和标记1.登录原始资料 “节点编号”， “节点流量(L/s)”， “管段编号”； “管段长度（m ）”2.建立和选择DN 管径清单 建立DN 管径清单，位于“C3：Q3”区域，使用下拉箭头在提供的清单内选择适当数值的DN 管径（mm ）；位于“B101：R101”输入函数“=SUMIF(C3:Q3,D100:R100,C2:Q2) ”，可以在选择DN 管径的同时完成对应DN 管径 “累计长度”的统计。

给水管网模板建设“节点编号”和“节点流量” 以节点进行“管段编号”和“管段次序编号”“下拉箭头”和“管径选择” 自动统计给水管网模板建设 流速(m/s)管段的摩擦比阻 管段水头损失(m) 自变量：P 个管段流量 q i ；变量水力计算 3.5001736.0d =α4/2d q A q u π==2lq h α=“C4” 公式“=10*C7/(0.25*PI()*(C3/10)^2)” “C5”键入公式“=0.001736/((C3/1000)^5.3)”“C6”键入公式“= SIGN(C7)*C5*C2*C7^2/1000000”给水管网模板建设___衔接矩阵 •具有J 个节点J 个连续方程，但其中只有J-1个方程是相互独立的。

使用说明书
——水管立管水力计算一、程序的主界面
二、功能说明
1．设定当前计算的控制数据。

2．修改建筑物参数和立管形式参数修改后，需要单击按钮，这样在供水管列表和回水管列表中会按照建筑物信息和立管形式生成供水管管段和回水管管段。

3．打开数据文件，设置参数，生成管段列表。

4．将当前设置和管段列表保存到数据文件中。

5．初算根据输入的负荷，按照供回水温差计算出流量，进一步计算出管径和比摩阻、阻力损失。

6．复算根据管径和流量计算出比摩阻和阻力损失等其他参数。

7．生成EXCEL计算书，列出各个管段计算参数。

8．标注编号、流量、负荷、流速、管径、比摩阻等参数。

9．根据立管形式不同，用幻灯片的形式显示管段标号规则。

10．经过供水立管负荷检查后，按照立管系统形式自动生成回水立管的负荷。

11．经过回水立管负荷检查后，按照立管系统形式自动生成供水立管的负荷。

12．层高设置界面：
可以设置各层的层高。

13．控制数据设定界面：
可以新建用户自己的控制数据。

14．双击供回立管列表框，弹出编辑管道数据的对话框，也可以选择多根管道后，点鼠标右键菜单中的“编辑管段”可以进行多根管段数据修改。

15．管段数据修改对话框中，点击局部阻力系数按钮，可以修改该管段的局部阻力。

16．计算结果——EXCEL计算书。

如果你是8.0，可以这样：1、布置平面管道2、定井地面标高3、按照坡度自动定义管道标高按照这样的步骤把雨污水管道标高总初步定义出来4、绘制优先级高的管道纵断面图，纵断面动态调整，满意后返回平面图5、绘制优先级次之管道的纵断面图，纵断面动态调整，满意后返回平面图6、最后绘制压力管道的纵断面图，纵断面动态设计，然后返回平面最后用自动分幅出图方式（工具中的自动断面图）绘制分幅断面图一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。

二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。

这个文件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。

判断是不是CAD 病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒程序。

遇到CAD病毒程序时的处理办法：使用windows的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。

如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。

也可以把自己单位编写的程序提供给我们，由我们把它们和我们的软件整合到一块。

三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种形文件还不能用一般的shx文件替换。

作用：管网平差是在上面已知条件节点流量、管道直径和某些点压力求得其它节点的水压，各个管段的流量以及由此推算得出的各节点自由水头、各管段的流速、水头损失等。

它的作用有两个：1、根据最不利点压力反算水源点压力，用于确定水源点的水泵供水压力，进而选择水泵。

2、根据水源点压力计算最不利点压力，用于校核水源压力是否能满足最不利点的压力要求。

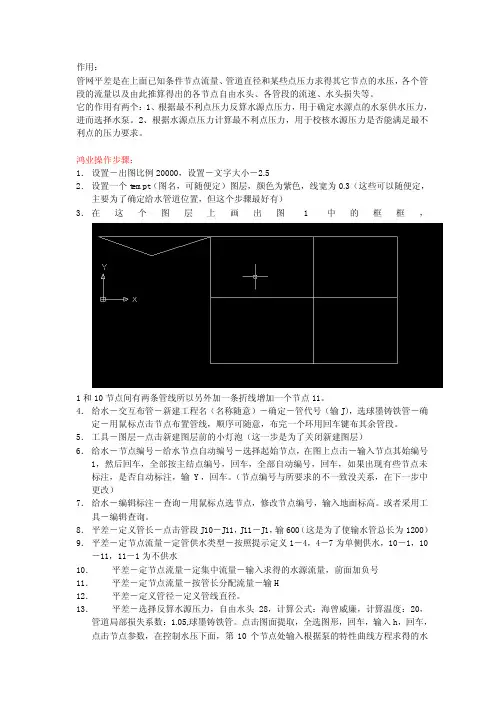

鸿业操作步骤：1．设置－出图比例20000，设置－文字大小－2.52．设置一个tempt（图名，可随便定）图层，颜色为紫色，线宽为0.3（这些可以随便定，主要为了确定给水管道位置，但这个步骤最好有）3．在这个图层上画出图1中的框框，1和10节点间有两条管线所以另外加一条折线增加一个节点11。

4．给水－交互布管－新建工程名（名称随意）－确定－管代号（输J），选球墨铸铁管－确定－用鼠标点击节点布置管线，顺序可随意，布完一个环用回车键布其余管段。

5．工具－图层－点击新建图层前的小灯泡（这一步是为了关闭新建图层）6．给水－节点编号－给水节点自动编号－选择起始节点，在图上点击－输入节点其始编号1，然后回车，全部按主结点编号，回车，全部自动编号，回车，如果出现有些节点未标注，是否自动标注，输Y，回车。

（节点编号与所要求的不一致没关系，在下一步中更改）7．给水－编辑标注－查询－用鼠标点选节点，修改节点编号，输入地面标高。

或者采用工具－编辑查询。

8．平差－定义管长－点击管段J10－J11，J11－J1，输600（这是为了使输水管总长为1200）9．平差－定节点流量－定管供水类型－按照提示定义1－4，4－7为单侧供水，10－1，10－11，11－1为不供水10．平差－定节点流量－定集中流量－输入求得的水源流量，前面加负号11．平差－定节点流量－按管长分配流量－输H12．平差－定义管径－定义管线直径。

13．平差－选择反算水源压力，自由水头28，计算公式：海曾威廉，计算温度：20，管道局部损失系数：1.05,球墨铸铁管。

鸿业暖通-风管水力计算使用说明目录目录目录 ..................................................................... ....................................................... 1 第 1 章1.11.21.3第 2 章2.12.22.32.4 风管水力计算使用说明 ..................................................................... ............... 2 功能简介 ..................................................................... ........................................... 2 使用说明 ..................................................................... ........................................... 3 注意 ..................................................................... ................................................... 8 分段静压复得法 ................................................................................................ 9 传统分段静压复得法的缺陷 ..................................................................... ........... 9 分段静压复得法的特点 ..................................................................... ................. 10 分段静压复得法程序计算步骤 ..................................................................... ..... 11 分段静压复得法程序计算例题 ..................................................................... .. (11)- 1 -鸿业暖通空调软件第 1 章风管水力计算使用说明1.1 功能简介命令名称: FGJS功能: 风管水力计算命令交互: 单击【单线风管】【水力计算】，弹出【风管水力计算】对话框，如图1-1所示:图1-1 风管水力计算对话框如果主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。

前言鸿业科技成立于1992年，是国内最早开发工程CAD软件的公司之一，为美国AUTODESK公司全球开发商网络成员，拥有一大批多年从事CAD和GIS研究开发的专业人才，技术力量雄厚，在国内CAD及GIS界享有很高的知名度。

主要从事工程类计算机CAD专业软件及城市规划局地理信息系统开发、销售、服务业务。

鸿业现已推出的软件产品有：GPS给排水软件、ACS空调采暖软件、CPS城市规划软件、FPS工业总图软件、HY-SZDL市政道路软件、HY-SZGX市政管线设计软件及交通设施规划设计软件，已广泛用于建筑、规划、市政、交通等设计行业，受到广大设计单位的热烈欢迎。

HY-SZGX市政管线软件是鸿业科技开发的建筑类系列CAD软件产品之一，是国内最早研制并推出的专业市政管线类软件。

HY—SZGX市政管线软件由专业开发人员与市政管线设计人员联手开发，专门面向设计人员的设计思路、习惯。

它的主要特点有：1、引入工程的概念，按工程名管理不同的设计任务，可直接复制、删除整个工程。

2、软件具有较强的开发性，设计人员可以根据自己的作图习惯对纵断表头、材料表形式、管道标注形式等进行定制。

3、完整的条件图处理功能。

设计人员可以利用软件提供的道路等绘制功能绘制道路条件图。

也可以利用条件图识别处理功能，把已有的条件图处理为软件可以识别的，然后再进行后续的设计工作。

4、平面设计功能强大。

可以根据需要进行自动布管、交互布管或者把用ACAD 绘制的任意直线定义为专业管线，可以根据道路设计标高文件自动计算任意检查井的设计地面标高。

5、计算功能强大。

包括给水管网平差、雨水计算、污水计算。

计算数据可以自动从图面上提取，把设计人员的计算准备工作减到最小。

6、软件覆盖面广。

包括给水、污水、雨水的管网设计。

给水管网平差和管线的综合，对每种管道可由软件完成平面计算、断面标注等工作。

7、自动化程度高。

不论是地形识别、管网计算、雨污水计算还是管道纵断面以及材料表的绘制均可由软件自动完成。

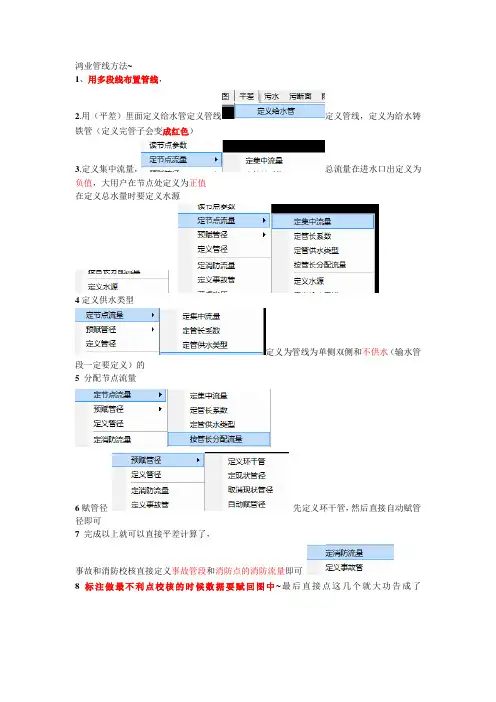

鸿业管线方法~
1、用多段线布置管线，
2.用（平差）里面定义给水管定义管线定义管线，定义为给水铸铁管（定义完管子会变成红色）
3.定义集中流量，总流量在进水口出定义为负值，大用户在节点处定义为正值
在定义总水量时要定义水源
4定义供水类型
定义为管线为单侧双侧和不供水（输水管段一定要定义）的
5分配节点流量
6赋管径先定义环干管，然后直接自动赋管径即可
7完成以上就可以直接平差计算了，
事故和消防校核直接定义事故管段和消防点的消防流量即可
8标注做最不利点校核的时候数据要赋回图中~最后直接点这几个就大功告成了
~（在平差的最后几个）在标注的时候注意设置字体大小，大概
35就差不多了
我大概就就能解释这么多了~多试几遍就出来了~。

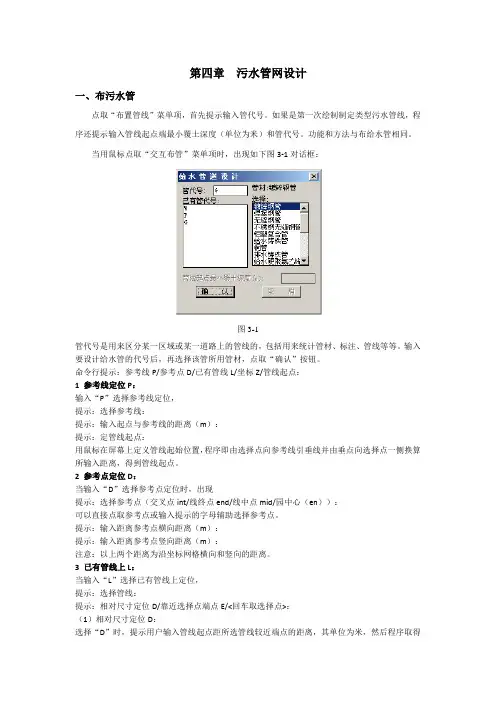

第四章污水管网设计一、布污水管点取“布置管线”菜单项，首先提示输入管代号。

如果是第一次绘制制定类型污水管线，程序还提示输入管线起点端最小覆土深度（单位为米）和管代号。

功能和方法与布给水管相同。

当用鼠标点取“交互布管”菜单项时，出现如下图3-1对话框：图3-1管代号是用来区分某一区域或某一道路上的管线的，包括用来统计管材、标注、管线等等。

输入要设计给水管的代号后，再选择该管所用管材，点取“确认”按钮。

命令行提示：参考线P/参考点D/已有管线L/坐标Z/管线起点：1 参考线定位P：输入“P”选择参考线定位，提示：选择参考线：提示：输入起点与参考线的距离（m）：提示：定管线起点：用鼠标在屏幕上定义管线起始位置，程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离，得到管线起点。

2 参考点定位D：当输入“D”选择参考点定位时，出现提示：选择参考点（交叉点int/线终点end/线中点mid/园中心（en））：可以直接点取参考点或输入提示的字母辅助选择参考点。

提示：输入距离参考点横向距离（m）：提示：输入距离参考点竖向距离（m）：注意：以上两个距离为沿坐标网格横向和竖向的距离。

3 已有管线上L：当输入“L”选择已有管线上定位，提示：选择管线：提示：相对尺寸定位D/靠近选择点端点E/<回车取选择点>：（1）相对尺寸定位D：选择“D”时，提示用户输入管线起点距所选管线较近端点的距离，其单位为米，然后程序取得起点。

（2）靠近选择点端点E：当输入“E”时，将把所选管线距选择点较近一端作为管线起点。

（3）回车取参考点：当直接回车时，选择管线的点作为管线起点。

4 坐标定位Z：当输入“Z”选择坐标定位，提示：输入横向坐标（m）：提示：输入竖向坐标（m）：5 管线起点：用鼠标直接在屏幕上点取起点。

确定管线起点后，提示：回退U/参考点D/方向和距离F/管线上L/坐标Z/到点：（1）方向和距离定位F：输入“F”选择方向和距离定位时，出现提示：选择方向：可以移动鼠标动态观看由起点到出动态线的方向，在所需方向时按鼠标点取键。

鸿业水管水力计算图文教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March鸿业水管水力计算图文教程------刘四根儿鸿业做水管的水力计算之前，需要做完的两件事：第一，将风机盘管布置全；第二，然后将供回水管与风机盘管连接完整；1.风机盘管的布置；鸿业本身数据库里面的风机盘管厂家和型号都比较全了，不过有些数据可能比较陈旧，而且有一些市场份额小的厂家，这里面也是没有的，所以我们需要做的第一步是将相关厂家的风机盘管数据[别告诉我你手上没有你准备使用的风机盘管的样本]录入鸿业，方法如下：如果厂家里面有你需要的，只是数据陈旧，可以直接修改数据就可以了。

如果没有你需要的厂家，那么需要你自己添加以上四张图的用红色划过线的以及红线圈过的，都请务必填写正确，需要注意的又这么几点：<1>.风机盘管一般都是三档风速控制的，所以风量和冷量都有三个档位，但是鸿业做水力计算的时候都是按照高速冷量进行计算的【至于有些设计院是按照中速冷量进行计算和风机盘管选型的，抱歉，我也不清楚原因，但是一般的机电公司和工程公司为了保证工程的性价比，应该都是按照高速冷量进行风机盘管选型的！】，所以高速风量和高速冷量这两个务必填写正确；<2>.风机盘管无论大小，其冷冻水供[进]回水管径都是DN20的，冷凝水的管径就不是很清楚了，我至今仍然搞不清外螺纹3/4和内螺纹3/4分别代表的公称直径[DN]为多少，我一般也是都视风机盘管的冷凝水管管径为DN20；<3>.出风静压根据准备用的机型的静压填写，水压降和水流量两项一定要填写清楚，因为这两项直接关系着后面做水力计算中管径的选择和最后水泵扬程的选择。

附：冷量和流量的关系：水流量[m3/h]=冷量(热量) [KW] /水温差[℃] /（/代表除以，空调水系统的供回水一般是7℃/12℃，温差为5℃，针对于水，1m3的重量为1吨）2.风机盘管布置和空调水路管线连接做水力计算之前，我们首先需要将风机盘管布置完整，管线[冷冻水供回水、冷凝水]全部连接：管线连接的一点注意事项：水系统管线的布置有两种方式，一种一根一根地布置，另外一种是组合布管，两种布管方式都有一个管道分区，请注意一定让你布置的所有管线都是在一种管线分区里面，比如低区就全部低区，中区就全部中区，别既有低区又有中区还有高区，因为如果有交叉，在后面的水力计算中，计算程序将无法识别所有的管线！布置完成以后正式进入水力计算阶段：控制数据就相当于你做水力计算的相关依据：A.对于冷冻水供回水的水力计算一般有流速控制法和比摩阻控制法两种，流速控制是最常用的，以上图片中的流速是鸿业默认的控制数据，个人可根据其他设计手册或者书籍修改其中的数据，鸿业的这个控制数据得出的结果还是中规中矩的。

鸿业水力计算步骤：
1、设置→设工程名（不要“工程”2字，eg：XX镇城乡居民饮水提升
保障）
→出图比例（先绘制一个标准图框，放大n倍恰好框住水力计算图部分，则比例为1：(n×1000)）；
→文字大小：3
2、平差→定义给水管（可先定好管材管径，也可在后面预赋）
→管网整理（修正距离5m）
→给水→节点编号→给水节点自动编号
→定地面标高（定各节点的、以及管网中间高点的标高。

在地形图上读，然后cx命令输入）
→定节点流量→定集中流量（最高日最高时，水源点为负值）
→定管供水类型（双侧不供水W，场镇中心双侧供水，局部单侧供水）
→按管长分配流量
→定义管径（按照文本上面的管径定义）
→节点水压（只定水源点的水压，保证水源点的水压比最不利点多24m+∑h，假设水源点标高600m，则输入水压标高值为（600+24+∑h）m）
→平差计算（最不利点校核，hj按照文本中的描述选择，海曾威廉，13℃，给水硬聚氯乙烯管）→图面提取→计算（看看有
没有不合理点，如有，调整水源点水压或适当调整地面标高）→赋回图面→写计算书
→管段标注→最不利点校核→全部自动标注
→节点标注→最不利点校核→全部自动标注
→管标注图例
→井标注图例。
