水、气管网输配计算计算机在专业中应用蔡建安安徽工业大学2012年5月◆ 节点数量：J 个； 环数量： L 个 管段数量：P 个 ； P=J-1+L ◆自变量：P 个管段流量 q i ； q ˊ=(q 1，q 2， …，q p ) 因变量：P 个水头损失h i ；h ˊ=(h 1，h 2， …，h p ) 由管段 性质和自变量流量确定◆①连续性（节点）方程 J-1 个： qi+Σqij=0 ②能量（环）方程 L 个： Σh ij =0管网系统的节点、管段和环 任意管网系统数量关系 变量 独立方程数管网不平差新法•衔接矩阵 连续方程•水损计算 •闭合差 能量方程 规划求解新算法不预分，不平差Excel 平台 应用技法某树状网最高用水时流量分配图对节点、管段编号，进行几何关系认定预判流向和标记1.登录原始资料 “节点编号”， “节点流量(L/s)”， “管段编号”； “管段长度（m ）”2.建立和选择DN 管径清单 建立DN 管径清单，位于“C3：Q3”区域，使用下拉箭头在提供的清单内选择适当数值的DN 管径（mm ）；位于“B101：R101”输入函数“=SUMIF(C3:Q3,D100:R100,C2:Q2) ”，可以在选择DN 管径的同时完成对应DN 管径 “累计长度”的统计。
给水管网模板建设“节点编号”和“节点流量” 以节点进行“管段编号”和“管段次序编号”“下拉箭头”和“管径选择” 自动统计给水管网模板建设 流速(m/s)管段的摩擦比阻 管段水头损失(m) 自变量：P 个管段流量 q i ；变量水力计算 3.5001736.0d =α4/2d q A q u π==2lq h α=“C4” 公式“=10*C7/(0.25*PI()*(C3/10)^2)” “C5”键入公式“=0.001736/((C3/1000)^5.3)”“C6”键入公式“= SIGN(C7)*C5*C2*C7^2/1000000”给水管网模板建设___衔接矩阵 •具有J 个节点J 个连续方程，但其中只有J-1个方程是相互独立的。

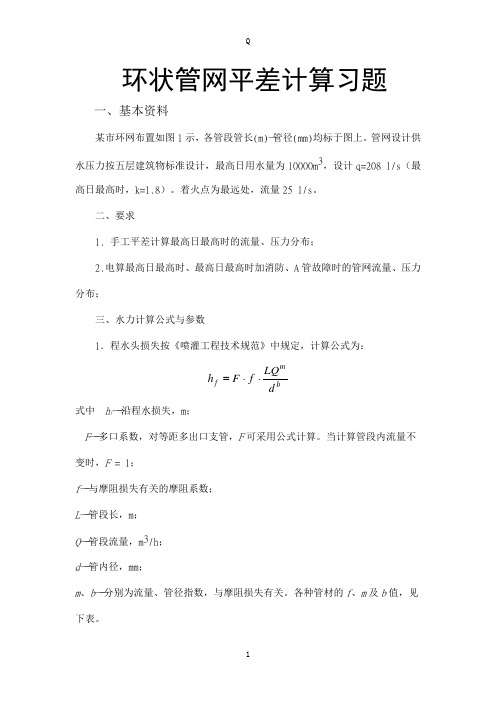

环状管网平差计算习题
一、基本资料
某市环网布置如图1示，各管段管长(m)—管径(mm)均标于图上。
管网设计供水压力按五层建筑物标准设计，最高日用水量为10000m 3，设计q=208 l/s （最高日最高时，k=1.8）。
着火点为最远处，流量25 l/s 。
二、要求
1. 手工平差计算最高日最高时的流量、压力分布；
2.电算最高日最高时、最高日最高时加消防、A 管故障时的管网流量、压力分布；
三、水力计算公式与参数
1．程水头损失按《喷灌工程技术规范》中规定，计算公式为：
b
m f d LQ f F h ⋅
⋅=
式中 h f ——沿程水损失，m ；
F ——多口系数，对等距多出口支管，F 可采用公式计算。
当计算管段内流量不变时，F = 1；
f ——与摩阻损失有关的摩阻系数； L ——管段长，m ； Q ——管段流量，m 3/h ； d ——管内径，mm ；
m 、b ——分别为流量、管径指数，与摩阻损失有关。
各种管材的f 、m 及b 值，见下表。
表7-10 管道沿程水头损失公式中f、m、b值表
2. 局部水头损失按沿程水头损失的15％计。
图1 某市供水管网布置图四、图例
欢迎下载，资料仅供参考!!!
资料仅供参考!!!资料仅供参考!!!。
管网平差全过程计算机自动化实践——从数据收集到成果完成摘要：本文结合实例，论述了计算机自动实现管网平差从数据收集到成果完成。
大大提高了设计效率和质量，优化了管网规划方案。
同时也探索下一阶段结合人工智能设计、大数据应用，使管网规划在城市发展建设中具有更强的适应性和指导性。
关键词：管网平差软件实践一、前言管网平差是管网计算中较复杂、工作量较大的一项工作，是给排水工程师进行管网规划设计中必须进行的一项重要工作。
其主要内容是对城市或者区域的管网进行优化计算，从而使管网的布置建设最合理、经济、安全。
二、管网平差的基本计算方法目前管网平差基本计算方法有：哈代·克罗斯法（Hardy-cross），牛顿·菜福逊（Newton -Raphson）法，线性理论法（Linear Theroy），有限元法（Finite- Element）和图论法等。
哈代·克罗斯法应用的时间比较长，有大量开放代码的计算程序可以选用，本文中在计算阶段也采用了该方法。
三、存在问题及分析1、工作量大的问题管网平差是基于试算，通过不断优化管径、平衡管网水头损失，最终到达合理布置泵房、管道以及选择管径、管材等。
这一过程中，随着计算机的在设计计算里的应用，管网平差计算软件也越来越多，计算方面的工作量有所减轻。
但在实际工作中，管网平差需要大量管道数据的整理输入，并不断修改管径数据以及调整泵站位置，然后再进行管网平差计算，不断重复这一过程，最终得到合理、经济、安全的管网、泵站布置方案。
除了计算方面的工作量外，其它数据整理、输入以及绘图、修改等工作量也很大。
按照经验，这些工作占到整个管网平差工作的80%以上。
并且在调整修改数据过程中容易出错，一旦出现错误，检查和调整的工作量也比较大，直接影响平差计算及其成果输出的质量。
2、管网设计不合理的问题目前在管网设计的实际工作中，很少进行详细的管网平差计算和方案比较，一般是根据预测流量的情况，依经验确定管径分布。

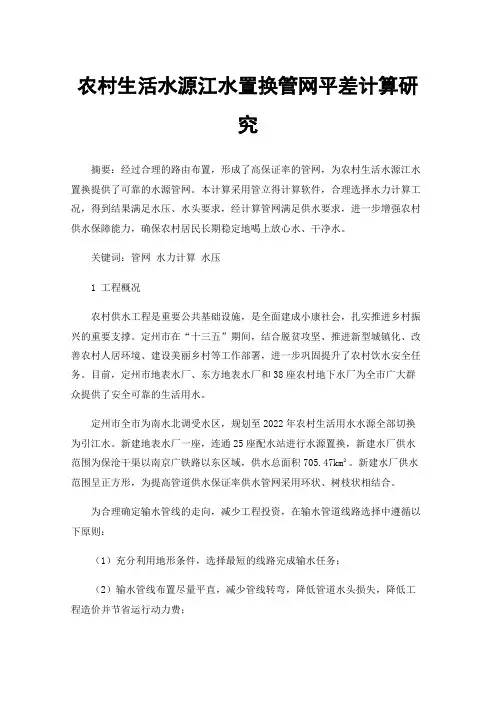

农村生活水源江水置换管网平差计算研究摘要：经过合理的路由布置，形成了高保证率的管网，为农村生活水源江水置换提供了可靠的水源管网。
本计算采用管立得计算软件，合理选择水力计算工况，得到结果满足水压、水头要求，经计算管网满足供水要求，进一步增强农村供水保障能力，确保农村居民长期稳定地喝上放心水、干净水。
关键词：管网水力计算水压1 工程概况农村供水工程是重要公共基础设施，是全面建成小康社会，扎实推进乡村振兴的重要支撑。
定州市在“十三五”期间，结合脱贫攻坚、推进新型城镇化、改善农村人居环境、建设美丽乡村等工作部署，进一步巩固提升了农村饮水安全任务。
目前，定州市地表水厂、东方地表水厂和38座农村地下水厂为全市广大群众提供了安全可靠的生活用水。
定州市全市为南水北调受水区，规划至2022年农村生活用水水源全部切换为引江水。
新建地表水厂一座，连通25座配水站进行水源置换，新建水厂供水范围为保沧干渠以南京广铁路以东区域，供水总面积705.47km²。
新建水厂供水范围呈正方形，为提高管道供水保证率供水管网采用环状、树枝状相结合。
为合理确定输水管线的走向，减少工程投资，在输水管道线路选择中遵循以下原则：（1）充分利用地形条件，选择最短的线路完成输水任务；（2）输水管线布置尽量平直，减少管线转弯，降低管道水头损失，降低工程造价并节省运行动力费；（3）输水管线尽量沿现有道路或规划道路敷设，以方便施工和运行维护；（4）为保证管道的安全运行和管理维护方便，输水管道选线应尽量减少穿越河流、铁路、公路以及地形高差起伏较大地区的次数，并注意尽量避开不良土质地带；（5）尽量减少拆迁建筑物和占用农田、耕地；（6）保证输水管线沿线最高点有 0.02MPa 的富余水头，以免管道内产生负压，形成真空破坏。
2给水管网平差计算2.1输水工程管径确定1）管道总水头损失：H=hi+hj 式中：H 为管道总水头损失；hi 为管道沿程水头损失；hj 为管道局部水头损失。
