电缆敷设知识点总结一、电缆敷设的基本概念电缆敷设是指根据电缆的规格和要求，在地面或地下进行电缆线路的铺设，以满足电气系统的需求。
电缆敷设包括电缆的敷设、埋设、固定和接地等工作。
二、电缆敷设的分类1. 按用途分类：包括电力电缆敷设、通信电缆敷设等；2. 按敷设方式分类：包括地面敷设、地下敷设等；3. 按敷设环境分类：包括室内敷设、室外敷设等；4. 按敷设工艺分类：包括直埋敷设、管道敷设等。
三、电缆敷设的准备工作1. 工程设计：根据具体需求，设计电缆敷设的线路、敷设方式、敷设深度等；2. 材料准备：准备电缆、敷设管道、敷设工具等；3. 环境清理：清理敷设线路所在区域的杂物，保证敷设环境的整洁；4. 安全防护：准备必要的安全防护用具，保证敷设作业安全进行。
四、电缆敷设的要求1. 对电缆线路的敷设要求：包括敷设深度、敷设方式、敷设坡度等；2. 对敷设管道的要求：包括管道材质、管道尺寸、管道弯曲半径等；3. 对固定安装的要求：包括固定点的设置、固定点的稳固性等；4. 对接地的要求：包括接地电阻的要求、接地装置的设置等。
五、电缆敷设的具体步骤1. 敷设线路：根据设计要求，将电缆沿着敷设线路进行铺设；2. 埋设电缆：将电缆埋入土壤或埋入管道中，保证电缆线路的安全性；3. 接地处理：根据要求设置接地装置，确保电缆线路的接地良好；4. 固定安装：根据要求设置固定点，确保电缆线路的稳固性；5. 测试验收：对电缆线路进行测试，确认线路敷设符合要求。
六、电缆敷设的常见问题及处理方法1. 敷设深度不足：可能导致电缆易受外力影响，解决方法是重新埋设电缆，保证敷设深度符合要求；2. 管道受损：可能导致电缆在管道内受到破损，解决方法是修复管道并重新埋设电缆；3. 接地不良：可能导致电缆线路的安全性无法保证，解决方法是重新设置接地装置；4. 固定不稳：可能导致电缆线路易受外力影响，解决方法是重新设置固定点，保证固定稳固。
七、电缆敷设的注意事项1. 安全第一：在进行电缆敷设时，需时刻注意安全，做好防护工作；2. 质量保证：在敷设电缆时，要保证敷设质量，确保电缆线路的安全可靠；3. 环境保护：在进行电缆敷设时，要爱护环境，保护周边植被和生态环境；4. 合理施工：在进行电缆敷设时，要按照工艺要求，合理施工，确保施工质量。
220KV高压电缆隧道敷设探究摘要：电缆隧道是将220kv的电缆由配电装置输送到220kv电缆站的指定隧道，随着国家科学技术的完善，电力系统的稳定，电力电缆也得到了广泛的应用，从而电力电缆的隧道的建设也在逐渐的成为了电力企业发展的方向；但是在高压电缆隧道项目的施工过程中，还是会受到很多因素的影响，造成电缆的破坏导致使用质量下降；对此本文就220kv高压电缆隧道敷设，结合技术方案进行分析并提出相关的见解，希望可以促进电力系统的发展。
关键词：220kv高压电缆；隧道敷设前言：电缆隧道敷设是一项复杂且繁琐的工程，虽然在电力系统项目建设中非常的普遍，也是电缆线路的主要通道，但是在设计的过程中，会受到施工工艺以及技术要求等方面的影响，其中的路径、转向等技术要求都非常的高，并且电缆隧道的建设与电缆线路的密度和长度相符，一般都是都是非常细窄的空间面积，这对于我们国家当前的施工技术和设计方案来说，是一项挑战，但是我国很多的施工单位凭借先进的测量设备和强化的施工工艺，也建设了很多的成功的电缆隧道，也是推动我国220kv电缆隧道设计和施工水平提升的标志。
一、全面了解工程概况1.施工前期准备电缆隧道的施工项目，一般都是由发电厂找到施工单位，进行工程项目概况和是施工方向的工作交接，然后施工单位进入到现场，进行电缆线路的密度、长度、出线点、运行方向、走廊、升压站接线和架空位置以及隧道模型等，进行实际的测量和勘察的工作，及时的标记并记录下来；然后设计人员或根据周围的情况、建筑物、投资运算、工程规模、规定期限结合勘察记录的数据等进行综合整理，凭借丰富的设计的经验，参照国家电缆隧道设计的标准、围绕国家现行的法律进行设计，避免出现不符合国家规定建设的水平和标准。
2.工程施工注意事项在进行电缆敷设中，牵引电缆时，应当从电缆盘的上端开始牵引；避免电缆受到地面、支架、机械等方面的摩擦，同时也要注意电缆外部的金属保护装置要适当的使用，使用不当金属变形等情况的发生，都会给电缆的绝缘层造成不同程度的损坏；当电缆出现打结、外表损坏的现象要在施工前做好加强固定的工作；由于电缆线路对于电压的运输标准非常高，使用时间长、利用率高，后期的维修和拆卸的工作也是非常复杂的，而电缆表面出现磨损就会导致电缆的绝缘性、运输质量和能量损耗上造成影响，在施工工艺、美观程度以及设计标准上都不合格；最后形成一定的安全隐患，所以加强施工环节的管理工作是非常重要的。
电缆隧道结构的设计与施工研究电缆隧道是一种地下通道，用于安装电缆、光缆和管道等线路，成为城市基础设施建设中的重要组成部分。
在城市发展过程中，随着地下空间的日益紧张，电缆隧道的施工和处理成为市政工程建设中的难点和重要问题。
一、设计电缆隧道的设计需要结合具体的地质情况、隧道用途、线路布置、空间尺寸等多个因素考虑，并符合相关的安全规定和标准。
隧道的设计中需要考虑以下几个方面：1.地质勘探：在设计之前，必须进行地质勘探，包括地质地貌、水文地质、地下水位、地质构造、地貌地质等情况的了解，确定隧道的位置、降水方式、地基处理和隧道稳定性等。
2.隧道用途：隧道的用途将决定隧道的尺寸和结构形式，如电缆隧道、渠道、地铁、疏散通道等。
3.线路布置：隧道中的电缆、光缆、管道等线路的布置需要考虑拓宽余地、线路道路、支架悬挂和人员维护等要求。
4.尺寸设计：隧道尺寸的设计需要考虑线路的类型、数量、密度、通风和安全疏散等因素。
同时需要考虑隧道的可维护性、工程成本和施工难度等问题。
5.结构设计：隧道的结构设计要确保长期的稳定和可维护性，提供必要的支撑和固定结构、防火防爆和相应的安全装置等。
二、施工电缆隧道是一个复杂的施工过程，需要在地下环境中进行盲孔施工、环片施工、土方开挖和石方爆破等多个阶段。
在施工中需要考虑以下几个问题：1.空气质量控制：隧道作业需要保证良好的通风和排气，及时处理工作面产生的烟雾、废气、灰尘和噪音等，防止污染环境，影响周围居民的生活。
2.安全措施：施工中的安全需求极高，需要严格遵守安全规定和标准，加强安全培训和质量管理，确保施工过程中员工的生命和财产安全。
3.工程监控：需要实时监控隧道工程过程中的各种参数，如土体的变形情况、地下水位的变化、风电压强度等，以便及时采取措施处理问题。
4.施工技术：隧道施工技术的选择和运用对工程质量和进度具有重要意义，包括手挖、机械挖掘、顶板支护、支架悬挂等要求。
5.施工时间：由于施工需求高，隧道的施工需要在合理的时间框架内保质保量地完成。
标准化电力工程施工工艺电气专业
电缆在隧道内敷设
1)隧道内应有出入口，隧道长度小于7米时，可设一个出入口。
隧道长度大于
7米时，两端应设有出入口。
两个出入口间距离超过75米时，应增加出入口。
入孔洞直径不应小于0.7米
2)隧道内应有照明，电压不应超过36伏，否则需要采取安全措施。
3)通道地坪应尽量平坦，向排水沟方向有不小于0.5%的坡度，而排水沟向集水
井应有0.3～0.5%的坡度。
4)隧道与厂房（或变电所）连接处，以及在长距离隧道中，每隔100米处。
应
设置带门的耐火隔墙。
5)电缆隧道应尽量采用自然通风，当隧道内的电缆电力损失超过150～200瓦/
米时，需要考虑机械通风。
Everyone will be tired, no one can bear all the sorrow for you, there will always be some time for people to learn to grow up by themselves.整合汇编简单易用（页眉可删）

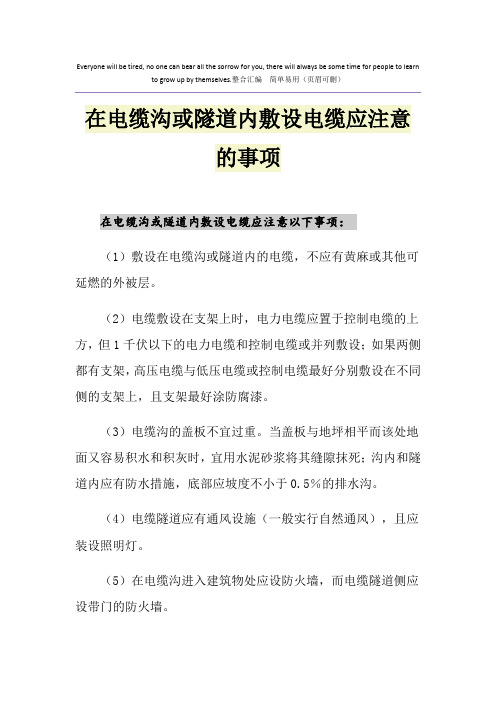

在电缆沟或隧道内敷设电缆应注意
的事项
在电缆沟或隧道内敷设电缆应注意以下事项：
（1）敷设在电缆沟或隧道内的电缆，不应有黄麻或其他可延燃的外被层。
（2）电缆敷设在支架上时，电力电缆应置于控制电缆的上方，但1千伏以下的电力电缆和控制电缆或并列敷设；如果两侧都有支架，高压电缆与低压电缆或控制电缆最好分别敷设在不同侧的支架上，且支架最好涂防腐漆。
（3）电缆沟的盖板不宜过重。
当盖板与地坪相平而该处地面又容易积水和积灰时，宜用水泥砂浆将其缝隙抹死；沟内和隧道内应有防水措施，底部应坡度不小于0.5％的排水沟。
（4）电缆隧道应有通风设施（一般实行自然通风），且应装设照明灯。
（5）在电缆沟进入建筑物处应设防火墙，而电缆隧道侧应设带门的防火墙。
（6）不应与易燃或可燃气体、液体管道共同沟道和隧道。
隧道电缆知识点总结隧道电缆是指在地下或水下隧道中敷设的电力电缆，用于供电、通讯和传输数据等用途。
隧道电缆的设计、敷设和维护需要考虑到地下环境的特殊性，以确保电缆的安全可靠运行。
本文将就隧道电缆的选择、敷设、维护等方面的知识点进行总结。
一、隧道电缆的选择1.（适用标准）（1）根据不同的地域环境和用途，隧道电缆需要符合相应的制造标准，如国内标准GB、行业标准T、国际标准IEC等。
（2）根据隧道的特殊环境，隧道电缆的防水、耐火、抗拉等性能应符合相应的要求。
2.（电缆型号）（1）根据隧道的使用需求，选择不同种类的电缆型号，如低压电缆、中压电缆、高压电缆等。
（2）考虑到隧道环境的限制，选择柔性电缆或耐高温电缆等特殊型号，以确保电缆的适用性和安全性。
3.（导体材料）（1）根据隧道的导电需求选择导体材料，一般采用铜导线、铝合金导线等。
（2）考虑到地下环境的腐蚀性，选择耐腐蚀性能好的导体材料。
4.（绝缘材料）（1）选择适合地下环境的绝缘材料，如聚乙烯绝缘、交联聚乙烯绝缘等。
（2）结合隧道的工作温度和环境条件选择绝缘材料的等级，以确保电缆的绝缘性能。
二、隧道电缆的敷设1.（电缆敷设方式）（1）根据隧道的结构和设计要求选择敷设方式，如架空敷设、埋地敷设等。
（2）考虑到隧道的使用需求和安全要求，选择合适的敷设方式，确保电缆的安全可靠敷设。
2.（电缆保护）（1）在敷设电缆时，需要采取措施保护电缆免受外界损害，如设置保护板、管道、保护层等。
（2）结合隧道的特殊环境，选择合适的电缆保护措施，确保电缆不受外界损害。
3.（接头和终端）（1）在隧道电缆的敷设过程中，需要设置接头和终端，以连接不同段的电缆或连接电缆与设备。
（2）接头和终端的安装要符合相应的标准和规范，以确保连接的可靠性和安全性。
三、隧道电缆的维护1.（定期检查）（1）定期检查隧道电缆的状态，包括外观、绝缘电阻、漏电流等。
（2）及时发现电缆故障的迹象，采取相应的维修措施，确保电缆的安全可靠运行。
电缆敷设4种方式的施工要点，收藏学习电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。
针对这四种敷设方式的施工要求总结如下。
一、直埋电缆敷设要求（1）开挖的沟底必需是松软的土层，假如是石块或硬质杂物要铺100mm厚的软土或砂层。
电缆四周的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应实行保护措施，电缆应埋于冻土层以下，当受条件限制时，应实行防止电缆受到损伤的措施。
（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
（3）中心接头盒外面要有铸铁或混凝土保护盒。
（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。
（5）电缆相互交叉，与非热力管和管道交叉，穿越道路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
（6）直埋电缆一般使用铠装电缆。
在铠装电缆的金属外皮两端要牢靠接地，接地电阻不得大于10Ω。
（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。
严禁将电缆平行敷设于管道的上方或下方。
二、排管电缆敷设要求（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必需光滑；2）按需要的孔数将管子排成肯定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，掌控电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采纳铠装电缆。
电缆在电缆沟或隧道内敷设布线要求
首先，要保证电缆的安装质量。
电缆应严格按照相关的国家标准进行
选用，并且要经过严格的测试和认证。
同时，在电缆敷设过程中，要注意
避免电缆的弯曲半径过小，以避免电缆受到损坏。
其次，要考虑电缆的敷设方式。
一般来说，电缆可以采用明敷和暗敷
两种方式。
明敷是指将电缆和接头直接暴露在外面，适合于环境比较干燥、通风良好的场所。
而暗敷是指将电缆敷设在电缆沟或隧道内部，适合于需
要保护电缆免受外界环境影响的场所。
此外，还需要考虑电缆沟或隧道内的布线密度。
根据电缆敷设的需要，要合理计算电缆的数量和布置方式，避免电缆过于密集，导致电缆之间发
生干扰或过热的情况。
还要注意电缆的防护措施。
为了保护电缆免受机械、水分、高温等因
素的影响，可以采取一些防护措施，例如使用防水、防火的电缆套管、电
缆护管等。
同时，还需要考虑电缆与其他设备或管道的交叉与隔离问题，
避免不同种类的电缆或管道发生相互干扰或相互影响的情况。
此外，还要注意电缆的连接和维护。
在电缆的连接过程中，要注意选
择合适的接头，进行正确的连接，以确保电缆的传输性能和稳定性。
同时，在电缆的维护过程中要定期检查电缆的运行情况，及时处理电缆的故障和
损坏问题。
总之，电缆在电缆沟或隧道内敷设布线的要求包括电缆质量、敷设方式、布线密度、防护措施以及连接和维护等方面。
只有满足这些要求，才
能保证电缆的正常运行和使用。
隧道电缆沟工作井敷设3.1电缆隧道/电缆沟敷设•工艺标准（1）电缆应排列整齐，走向合理，不宜交叉。
电缆敷设时，电缆所受的牵引力、侧压力和弯曲半径应符合GB 50168《电气装置安装工程电缆线路施工及验收规范》的规定。
（2）110kV及以上电缆施工前应逐段编制电缆敷设方案，并对牵引力、侧压力进行计算。
（3）在电缆牵引头、电缆盘、牵引机、过路管口、转弯处以及可能造成电缆损伤的地方应采取可靠的保护措施。
•设计要点（1）电缆隧道净高不宜小于1900mm。
（2）除控制电缆外，每档不宜超过3根。
（3）电缆敷设时转弯半径不得小于电缆最小弯曲半径。
•施工要点（1）电缆输送机与滑车搭配使用，根据电缆的型号、规格选取电缆输送机与滑车。
（2）一般每隔20米左右放置一台电缆输送机，每隔3～4米放置1个滑车。
（3）在隧道内拐弯、上下坡等地方应额外增补电缆输送机，并加设专用的拐弯滑车。
在比较特殊的敷设地点，应该根据具体情况增加电缆输送机。
（4）全部机具布置完毕后，试运转应无问题。
（5）电缆盘处设1～2名有丰富经验人员负责施工，检查外观有无破损，并协助牵引人员把电缆端头顺利送到井口下。
（6）电缆盘应配备制动装置，它可以保证在任何情况下能够使电缆盘停止转动，有效的防止电缆受损伤。
（7）敷设过程中，局部电缆出现余度过大情况，应立即停车处理后方可继续敷设，防止电缆弯曲半径过小或撞坏电缆。
（8）电缆敷设的速度要求6m/min。
（9）电缆线路的裕度按照设计要求预留。
（10）电缆敷设后，应根据设计要求将电缆固定在电缆支架上，如采用蛇行敷设应按照设计规定的蛇形节距和幅度进行固定。
•监理要点（1）电缆输送机与滑车搭配使用，根据电缆的型号、规格选取电缆输送机与滑车。
（2）一般每隔20米左右放置一台电缆输送机，每隔3～4米放置1个滑车。
（3）在隧道内拐弯、上下坡等地方应额外增补电缆输送机，并加设专用的拐弯滑车。
在比较特殊的敷设地点，应该根据具体情况增加电缆输送机。
