超声波雷达的原理与应用1. 超声波雷达的原理超声波雷达利用超声波在空气中的传播和反射原理,实现测量目标的距离、速度和方向等信息。
其原理主要包括以下几个方面:1.1 超声波的产生超声波雷达通过驱动超声波传感器产生超声波。
超声波传感器通常采用压电材料,当施加电压时,压电材料会发生形变,产生超声波。
1.2 超声波的传播超声波在空气中的传播速度约为340m/s,远远大于声速。
它具有直线传播和可被物体反射的特点。
1.3 超声波的反射当超声波遇到不同介质的边界时,会发生反射。
利用超声波的反射信号,可以确定目标物体与传感器之间的距离。
1.4 超声波的接收和处理超声波雷达通过接收传感器接收到的反射信号,并进行信号处理和分析,以获取目标物体的距离、速度和方向等信息。
2. 超声波雷达的应用2.1 距离测量超声波雷达可以通过计算超声波从传感器发射到目标物体反射回来所经历的时间差,来测量目标物体与传感器的距离。
这种测量方法被广泛应用于自动驾驶、机器人导航和无人机避障等领域。
2.2 障碍物检测超声波雷达可以检测目标物体与传感器之间的距离,从而实现对障碍物的检测。
利用超声波雷达,可以避免机器人或车辆与障碍物发生碰撞,提高安全性。
2.3 流体测量超声波雷达可以通过测量液体或气体的流速,实现流体测量。
这种应用广泛应用于水流、气流等流体控制和流量测量场景中。
2.4 材料检测超声波雷达可以通过测量物体对超声波的反射和吸收程度,来检测材料的性质和缺陷。
这种应用广泛应用于无损检测、材料表征等领域。
2.5 医学影像超声波雷达在医学影像中具有广泛应用。
通过将超声波引入人体,利用超声波在人体组织中的传播和反射特性,可以对人体内部的结构和病变进行诊断和观察。
2.6 非接触式测量相比其他测量方法,超声波雷达具有非接触式测量的特点。
它不需要与目标物体直接接触,可以在无人机、机器人等设备上实现远程测量,提高测量的安全性和便捷性。
3. 总结超声波雷达通过利用超声波的传播和反射原理,实现对目标物体的距离、速度和方向等信息的测量和判断。

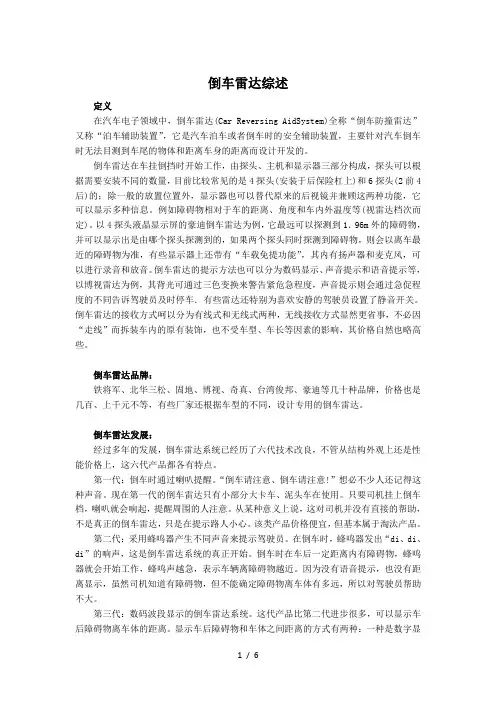

倒车雷达综述定义在汽车电子领域中,倒车雷达(Car Reversing AidSystem)全称“倒车防撞雷达”又称“泊车辅助装置”,它是汽车泊车或者倒车时的安全辅助装置,主要针对汽车倒车时无法目测到车尾的物体和距离车身的距离而设计开发的。
倒车雷达在车挂倒挡时开始工作,由探头、主机和显示器三部分构成,探头可以根据需要安装不同的数量,目前比较常见的是4探头(安装于后保险杠上)和6探头(2前4后)的;除一般的放置位置外,显示器也可以替代原来的后视镜并兼顾这两种功能,它可以显示多种信息。
例如障碍物相对于车的距离、角度和车内外温度等(视雷达档次而定)。
以4探头液晶显示屏的豪迪倒车雷达为例,它最远可以探测到1.96m外的障碍物,并可以显示出是由哪个探头探测到的,如果两个探头同时探测到障碍物,则会以离车最近的障碍物为准,有些显示器上还带有“车载免提功能”,其内有扬声器和麦克风,可以进行录音和放音。
倒车雷达的提示方法也可以分为数码显示、声音提示和语音提示等,以博视雷达为例,其背光可通过三色变换来警告紧危急程度,声音提示则会通过急促程度的不同告诉驾驶员及时停车.有些雷达还特别为喜欢安静的驾驶员设置了静音开关。
倒车雷达的接收方式呵以分为有线式和无线式两种,无线接收方式显然更省事,不必因“走线”而拆装车内的原有装饰,也不受车型、车长等因素的影响,其价格自然也略高些。
倒车雷达品牌:铁将军、北华三松、固地、博视、奇真、台湾俊邦、豪迪等几十种品牌,价格也是几百、上千元不等,有些厂家还根据车型的不同,设计专用的倒车雷达。
倒车雷达发展:经过多年的发展,倒车雷达系统已经历了六代技术改良,不管从结构外观上还是性能价格上,这六代产品都各有特点。
第一代:倒车时通过喇叭提醒。
“倒车请注意、倒车请注意!”想必不少人还记得这种声音。
现在第一代的倒车雷达只有小部分大卡车、泥头车在使用。
只要司机挂上倒车档,喇叭就会响起,提醒周围的人注意。
从某种意义上说,这对司机并没有直接的帮助,不是真正的倒车雷达,只是在提示路人小心。
超声波倒车探测系统设计超声波倒车探测系统是一种用于辅助驾驶和车辆后方安全的装置。
该系统通过使用超声波传感器,可以实时检测后方障碍物,并向驾驶员提供准确的距离信息,以避免碰撞和事故发生。
本文将详细介绍超声波倒车探测系统的设计原理、硬件设备、信号处理和安装方式。
设计原理:超声波倒车探测系统的设计基于超声波的原理。
超声波是一种高频的声波,使用超声波传感器可以发射和接收到这种声波。
当超声波遇到障碍物时,会产生回波。
通过测量回波的时间和强度,可以计算出障碍物与传感器的距离,并通过显示器或报警器等方式提供给驾驶员。
硬件设备:1.超声波传感器:超声波传感器负责发射超声波和接收回波。
传感器通常安装在车辆的后保险杠或车尾部分,以便于检测后方障碍物。
传感器的数量可以根据需要进行调整,但通常为4个或6个,以覆盖整个后方区域。
2.控制单元:控制单元是超声波倒车探测系统的核心部分,负责接收传感器发回的信号,并进行信号处理和计算距离。
控制单元还可以与车辆的倒车灯或后视镜等部件进行连接,以实现自动开关和显示功能。
3.显示器/报警器:显示器/报警器负责向驾驶员提供距离信息。
显示器通常安装在汽车仪表盘上,可以显示障碍物的距离和位置。
报警器可以设置不同的声音和灯光信号,用于警示驾驶员注意障碍物的存在。
信号处理:在超声波倒车探测系统中,信号处理是一个重要的步骤。
当超声波传感器发射超声波时,控制单元会开始计时,并当接收到回波时停止计时。
通过测量回波的时间,可以计算出障碍物与传感器之间的距离。
同时,控制单元还会对回波的强度进行分析,以判断是否存在障碍物。
安装方式:1.确定传感器的位置:根据车辆的形状和后方的障碍物情况,确定传感器的安装位置。
传感器通常安装在车辆的后保险杠或车尾部分,以便于检测后方障碍物。
同时要确保传感器的位置是稳固的,并且不会受到损坏或干扰。
2.安装传感器:使用螺丝将传感器固定在车辆上。
安装传感器时要注意避免传感器的位置被车辆的其他部件挡住,以保证传感器能够正常发射和接收超声波。

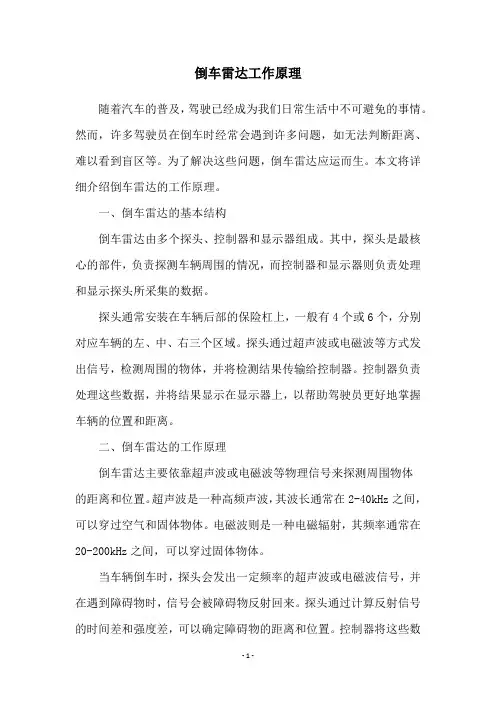

倒车雷达工作原理随着汽车的普及,驾驶已经成为我们日常生活中不可避免的事情。
然而,许多驾驶员在倒车时经常会遇到许多问题,如无法判断距离、难以看到盲区等。
为了解决这些问题,倒车雷达应运而生。
本文将详细介绍倒车雷达的工作原理。
一、倒车雷达的基本结构倒车雷达由多个探头、控制器和显示器组成。
其中,探头是最核心的部件,负责探测车辆周围的情况,而控制器和显示器则负责处理和显示探头所采集的数据。
探头通常安装在车辆后部的保险杠上,一般有4个或6个,分别对应车辆的左、中、右三个区域。
探头通过超声波或电磁波等方式发出信号,检测周围的物体,并将检测结果传输给控制器。
控制器负责处理这些数据,并将结果显示在显示器上,以帮助驾驶员更好地掌握车辆的位置和距离。
二、倒车雷达的工作原理倒车雷达主要依靠超声波或电磁波等物理信号来探测周围物体的距离和位置。
超声波是一种高频声波,其波长通常在2-40kHz之间,可以穿过空气和固体物体。
电磁波则是一种电磁辐射,其频率通常在20-200kHz之间,可以穿过固体物体。
当车辆倒车时,探头会发出一定频率的超声波或电磁波信号,并在遇到障碍物时,信号会被障碍物反射回来。
探头通过计算反射信号的时间差和强度差,可以确定障碍物的距离和位置。
控制器将这些数据处理后,通过显示器显示出来,帮助驾驶员更好地掌握车辆的位置和距离。
三、倒车雷达的应用场景倒车雷达主要应用于汽车等交通工具的倒车过程中,以帮助驾驶员更好地掌握车辆的位置和距离。
此外,倒车雷达还可以应用于停车场、仓库等需要倒车的场所,以提高操作效率和安全性。
四、倒车雷达的优缺点倒车雷达的主要优点在于可以帮助驾驶员更好地掌握车辆的位置和距离,减少盲区,提高安全性。
此外,倒车雷达还可以提高操作效率,使倒车更加轻松和方便。
然而,倒车雷达也存在一些缺点。
首先,倒车雷达的探测范围和精度受到环境和天气等因素的影响,如雨雪天气、强光等情况下,探测效果会受到一定的影响。
其次,倒车雷达的安装和维护需要一定的技术和经验,需要专业人员进行操作。
汽车倒车雷达原理一、前言汽车倒车雷达是一种智能化的辅助驾驶设备,通过声波或电磁波的反射来检测汽车周围的障碍物,从而提供给驾驶员反馈信息,帮助驾驶员更加安全地完成倒车操作。
本文将详细介绍汽车倒车雷达的原理。
二、声波式倒车雷达1. 声波式倒车雷达原理概述声波式倒车雷达是通过发射高频率声波来探测汽车周围障碍物的距离和位置。
当声波遇到障碍物时,会被反射回来,并被接收器接收到。
根据反射回来的时间和强度等信息,可以计算出障碍物与汽车之间的距离和位置。
2. 发射器发射器是声波式倒车雷达中最重要的部分之一。
发射器会发出高频率的声波,这些声波在空气中传播,直到遇到障碍物后被反射回来。
常用的发射器有压电陶瓷、压电薄膜和磁性喇叭等。
3. 接收器接收器是用于接收反射回来的声波的部分。
当声波遇到障碍物后,会被反射回来并被接收器接收到。
接收器会将接收到的信号转换成电信号,并传输给控制器。
4. 控制器控制器是声波式倒车雷达中的核心部分,它负责对发射和接收信号进行处理,并计算出障碍物与汽车之间的距离和位置。
一般来说,控制器会将计算结果显示在车载屏幕上,并通过声音提示或震动提示等方式向驾驶员提供反馈信息。
5. 优缺点声波式倒车雷达具有以下优点:(1)成本低廉,易于安装;(2)能够检测到较小的障碍物;(3)对环境变化适应性强。
但同时也存在以下缺点:(1)受环境影响较大,比如在雨天或者风大时效果不佳;(2)无法检测非常小的障碍物,比如地面上的小石子;(3)误报率较高,容易受到其他声源干扰。
三、电磁波式倒车雷达1. 电磁波式倒车雷达原理概述电磁波式倒车雷达是通过发射高频率电磁波来探测汽车周围障碍物的距离和位置。
当电磁波遇到障碍物时,会被反射回来,并被接收器接收到。
根据反射回来的时间和强度等信息,可以计算出障碍物与汽车之间的距离和位置。
2. 发射器发射器是电磁波式倒车雷达中最重要的部分之一。
发射器会发出高频率的电磁波,这些电磁波在空气中传播,直到遇到障碍物后被反射回来。

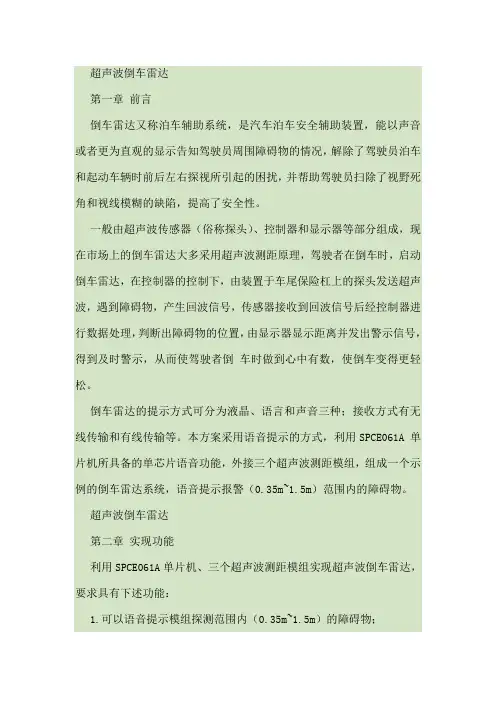

超声波倒车雷达第一章前言倒车雷达又称泊车辅助系统,是汽车泊车安全辅助装置,能以声音或者更为直观的显示告知驾驶员周围障碍物的情况,解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰,并帮助驾驶员扫除了视野死角和视线模糊的缺陷,提高了安全性。
一般由超声波传感器(俗称探头)、控制器和显示器等部分组成,现在市场上的倒车雷达大多采用超声波测距原理,驾驶者在倒车时,启动倒车雷达,在控制器的控制下,由装置于车尾保险杠上的探头发送超声波,遇到障碍物,产生回波信号,传感器接收到回波信号后经控制器进行数据处理,判断出障碍物的位置,由显示器显示距离并发出警示信号,得到及时警示,从而使驾驶者倒车时做到心中有数,使倒车变得更轻松。
倒车雷达的提示方式可分为液晶、语言和声音三种;接收方式有无线传输和有线传输等。
本方案采用语音提示的方式,利用SPCE061A 单片机所具备的单芯片语音功能,外接三个超声波测距模组,组成一个示例的倒车雷达系统,语音提示报警(0.35m~1.5m)范围内的障碍物。
超声波倒车雷达第二章实现功能利用SPCE061A单片机、三个超声波测距模组实现超声波倒车雷达,要求具有下述功能:1.可以语音提示模组探测范围内(0.35m~1.5m)的障碍物;2.语音提示可指明哪一个方向(或区域)有障碍物在探测范围内;3.利用三个LED发光二极管表示三个传感器探测范围内是否有障碍物,当在探测范围内有障碍物时,发光二极管以一定频率闪烁,闪烁的频率以距离定,距离越近频率越高。
本方案要求所有的语音资源、程序代码都存放在一颗SPCE061A片内Flash当中;当语音播报时,如检测到左后方有障碍物,则用语音播放:“左后方”,如右后方有障碍物,则语音播方“右后方”;当检查到中间的传感器探测范围内有障碍特时,语音播放:“后方”。
而连续播放提示的间隔,要大于或等于3秒,以免过于频繁的播报语音。
超声波倒车雷达第三章核心器件简介本系统采用SPCE061A单片机作为主控制器,传感器模块采用凌阳大学计划的“超声波测距模组”。

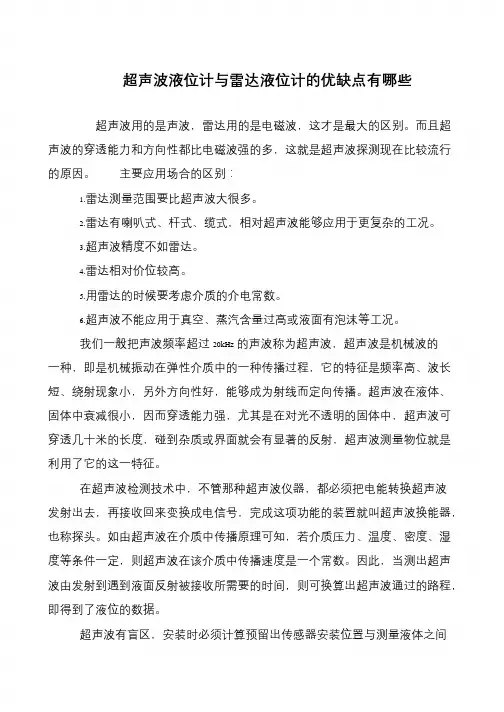

超声波液位计与雷达液位计的优缺点有哪些
超声波用的是声波,雷达用的是电磁波,这才是最大的区别。
而且超声波的穿透能力和方向性都比电磁波强的多,这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
1.雷达测量范围要比超声波大很多。
2.雷达有喇叭式、杆式、缆式,相对超声波能够应用于更复杂的工况。
3.超声波精度不如雷达。
4.雷达相对价位较高。
5.用雷达的时候要考虑介质的介电常数。
6.超声波不能应用于真空、蒸汽含量过高或液面有泡沫等工况。
我们一般把声波频率超过20kHz的声波称为超声波,超声波是机械波的一种,即是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。
超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度,碰到杂质或界面就会有显著的反射,超声波测量物位就是利用了它的这一特征。
在超声波检测技术中,不管那种超声波仪器,都必须把电能转换超声波发射出去,再接收回来变换成电信号,完成这项功能的装置就叫超声波换能器,也称探头。
如由超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。
因此,当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。
超声波有盲区,安装时必须计算预留出传感器安装位置与测量液体之间。

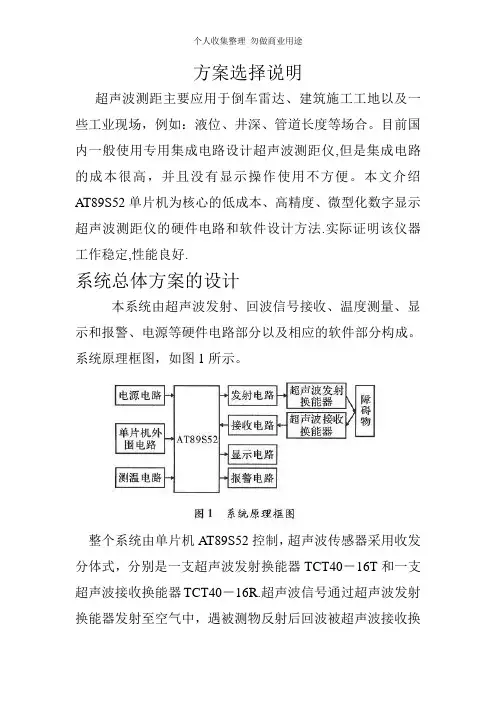

方案选择说明超声波测距主要应用于倒车雷达、建筑施工工地以及一些工业现场,例如:液位、井深、管道长度等场合。
目前国内一般使用专用集成电路设计超声波测距仪,但是集成电路的成本很高,并且没有显示操作使用不方便。
本文介绍AT89S52单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法.实际证明该仪器工作稳定,性能良好.系统总体方案的设计本系统由超声波发射、回波信号接收、温度测量、显示和报警、电源等硬件电路部分以及相应的软件部分构成。
系统原理框图,如图1所示。
整个系统由单片机AT89S52控制,超声波传感器采用收发分体式,分别是一支超声波发射换能器TCT40-16T和一支超声波接收换能器TCT40-16R.超声波信号通过超声波发射换能器发射至空气中,遇被测物反射后回波被超声波接收换能器接收。
进行相关处理后,输入单片机的INT0脚产生中断,计算中间经历的时间,同时再根据具体的温度计算相应的声速,根据式(2)就可得出相应的距离用来显示,当然在一些场合也可根据需要,设置距离报警值.倒车报警器主要依据是超声波测距,以AT89S51单片机为核心设计出方案1.超声波测距原理超声波测距是通过不断检测超声波发射后遇到障碍物所反射的回波,从而测出发射和接收回波的时间差t,然后求出距S=Ct/2,式中的C为超声波波速.由于超声波也是一种声波,其声速C与温度有关,表1列出了几种不同温度下的声速。
在使用时,如果温度变化不大,则可认为声速是基本不变的。
如果测距精度要求很高,,则应用通过温度补偿的方法加以校正。
声速确定后,只要测得超声波往返的时间,即可求得距离.这就是超声波测距的机理。
表1 声速与温度关系表2.AT89S52的功能特点AT89S52是一个4K字节可编程EPROM的高性能微控制器。
它与工业标准MCS—51的指令和引脚兼容,因而是一种功能强大微控制器,它对很多嵌入式控制应用提供一个高度灵活有效的解决方案,AT89S52具有以下特点:4K字节的EPROM,128字节RAM、32根I/O口线、2个16位定时器/计数器、5个向量二级中断结构、1个全双向串行口、并且内含精密模拟比较器和片内扩展器,具有4。

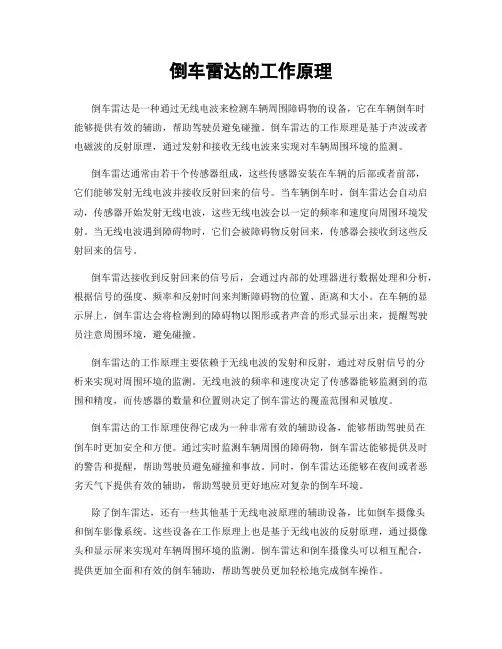

倒车雷达的工作原理倒车雷达是一种通过无线电波来检测车辆周围障碍物的设备,它在车辆倒车时能够提供有效的辅助,帮助驾驶员避免碰撞。
倒车雷达的工作原理是基于声波或者电磁波的反射原理,通过发射和接收无线电波来实现对车辆周围环境的监测。
倒车雷达通常由若干个传感器组成,这些传感器安装在车辆的后部或者前部,它们能够发射无线电波并接收反射回来的信号。
当车辆倒车时,倒车雷达会自动启动,传感器开始发射无线电波,这些无线电波会以一定的频率和速度向周围环境发射。
当无线电波遇到障碍物时,它们会被障碍物反射回来,传感器会接收到这些反射回来的信号。
倒车雷达接收到反射回来的信号后,会通过内部的处理器进行数据处理和分析,根据信号的强度、频率和反射时间来判断障碍物的位置、距离和大小。
在车辆的显示屏上,倒车雷达会将检测到的障碍物以图形或者声音的形式显示出来,提醒驾驶员注意周围环境,避免碰撞。
倒车雷达的工作原理主要依赖于无线电波的发射和反射,通过对反射信号的分析来实现对周围环境的监测。
无线电波的频率和速度决定了传感器能够监测到的范围和精度,而传感器的数量和位置则决定了倒车雷达的覆盖范围和灵敏度。
倒车雷达的工作原理使得它成为一种非常有效的辅助设备,能够帮助驾驶员在倒车时更加安全和方便。
通过实时监测车辆周围的障碍物,倒车雷达能够提供及时的警告和提醒,帮助驾驶员避免碰撞和事故。
同时,倒车雷达还能够在夜间或者恶劣天气下提供有效的辅助,帮助驾驶员更好地应对复杂的倒车环境。
除了倒车雷达,还有一些其他基于无线电波原理的辅助设备,比如倒车摄像头和倒车影像系统。
这些设备在工作原理上也是基于无线电波的反射原理,通过摄像头和显示屏来实现对车辆周围环境的监测。
倒车雷达和倒车摄像头可以相互配合,提供更加全面和有效的倒车辅助,帮助驾驶员更加轻松地完成倒车操作。
总的来说,倒车雷达作为一种基于无线电波原理的辅助设备,通过发射和接收无线电波来实现对车辆周围环境的监测。

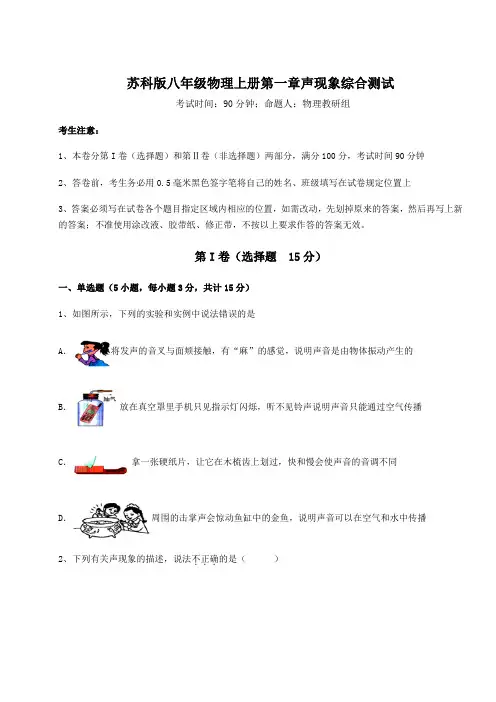

苏科版八年级物理上册第一章声现象综合测试考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 15分)一、单选题(5小题,每小题3分,共计15分)1、如图所示,下列的实验和实例中说法错误的是A.将发声的音叉与面颊接触,有“麻”的感觉,说明声音是由物体振动产生的B.放在真空罩里手机只见指示灯闪烁,听不见铃声说明声音只能通过空气传播C.拿一张硬纸片,让它在木梳齿上划过,快和慢会使声音的音调不同D.周围的击掌声会惊动鱼缸中的金鱼,说明声音可以在空气和水中传播2、下列有关声现象的描述,说法不正确...的是()A.图甲:保持钢尺伸出桌面的长度不变,拨动钢尺的力越大,发出声音的响度越大B.图乙:摩托车安装消声器,可以阻断噪声的传播C.图丙:泡沫塑料块刮玻璃时产生了杂乱无章的波形,说明发声体做无规则振动时会发出噪声D.图丁:利用骨传导原理制成的助听器,可以让部分失去听觉的人重新感知声音3、倒车雷达在汽车上得到了广泛的应用,它涉及到的知识是()A.次声波B.超声波C.电磁波D.声能传递能量4、关于声现象,以下说法中正确的是()A.声音强弱是由发声体振动的频率决定B.医生用B超来检测人体的内部器官是否正常是利用声音传递信息C.声音在真空中和空气中都以340m/s的速度传播D.在机器旁,工人戴防噪声耳罩是为了防止噪声产生5、如图所示的情景中,关于声现象的描述和分析,正确的是()A.抽出罩内空气,闹铃声减弱,表明真空可以传声B.发声的音叉使小球弹起,表明发声的音叉在振动C.航母舰载机引导员戴上耳罩,是为了消除噪声D.吹笛子时,按住不同气孔是为了改变声音响度第Ⅱ卷(非选择题 85分)二、填空题(5小题,每小题4分,共计20分)1、噪声严重影响人们的工作和生活,因此噪声被称作“隐形杀手”,环保部门把控制噪声列为环境保护的重要项目之一、环保部门禁止商店、小贩使用高音喇叭宣传商品,这是在___________(选填“声源处”“传播过程中”或“人耳处”)控制噪声。
一、实训背景随着汽车保有量的不断增加,停车难、倒车难的问题日益凸显。
倒车雷达作为一种汽车辅助安全装置,能够在倒车过程中为驾驶员提供精确的障碍物距离信息,极大地提高了倒车的安全性。
本次实训旨在通过学习倒车雷达的原理、组装与调试,加深对汽车电子技术的理解,提高动手实践能力。
二、实训目标1. 了解倒车雷达的工作原理及组成。
2. 掌握倒车雷达的组装方法。
3. 学会调试倒车雷达,使其能够准确测量障碍物距离。
4. 熟悉汽车电子技术的基本应用。
三、实训内容1. 倒车雷达原理倒车雷达利用超声波的回声定位原理进行工作。
当倒车雷达发射超声波时,超声波遇到障碍物后会反射回来,通过测量超声波往返时间,可以计算出车体与障碍物之间的距离。
2. 倒车雷达组成倒车雷达主要由以下部分组成:(1)超声波传感器:用于发射和接收超声波信号。
(2)控制器:负责处理超声波信号,计算距离,并控制报警装置。
(3)报警装置:根据距离的远近发出不同频率的报警声。
(4)显示屏:显示障碍物距离信息。
3. 倒车雷达组装(1)根据电路图连接各个元器件。
(2)将超声波传感器固定在车尾。
(3)将控制器、报警装置和显示屏安装在车内。
(4)连接电源线。
4. 倒车雷达调试(1)调整超声波传感器与车尾的距离。
(2)调整报警装置的灵敏度。
(3)检查显示屏显示的障碍物距离信息是否准确。
四、实训过程1. 理论学习首先,通过查阅资料,了解倒车雷达的工作原理、组成及组装方法。
2. 组装按照电路图,将各个元器件连接起来,注意焊接质量。
3. 调试调整超声波传感器与车尾的距离,使倒车雷达能够准确测量障碍物距离。
调整报警装置的灵敏度,使报警声在适当的距离响起。
检查显示屏显示的障碍物距离信息是否准确。
4. 测试将倒车雷达安装在汽车上,进行实际测试。
观察倒车雷达是否能够准确测量障碍物距离,并发出报警声。
五、实训结果通过本次实训,掌握了倒车雷达的组装、调试及测试方法。
倒车雷达能够准确测量障碍物距离,并发出报警声,提高了倒车的安全性。
倒车雷达原理与维修学习目标(1)了解倒车雷达的作用及基本组成;(2) 了解倒车雷达的工作原理1.倒车雷达倒车雷达,又称泊车辅助系统(PDC ),或倒车电脑警示系统。
通常,倒车雷达由超声波传感器(俗称探头)、控制器和显示器(或蜂鸣器)等部分组成。
系统采用超声波测距原理,在控制器的控制下,由传感器发射超声波信号,当遇到障碍物时,产生回波信号,传感器接收到回波信号后经控制器进行数据处理、判断出障碍物的位置,由显示器显示距离并发出其他警示信号,得到及时警示,解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰,并帮助驾驶员扫除了视野死角和视线模糊的缺陷,提高驾驶的安全性。
2.倒车雷达基本组成主机:发射正弦波脉冲给超声波传感器,并处理其接收到的信号,换算出距离值后,将数据与显示器通讯。
超声波传感器:用于发射以及接收超声波信号,通过超声波传感器可以测量距离。
显示器或蜂鸣器:接收主机距离数据,并根据距离远近显示距离值和提供不同级别的距离报警音。
如图7-41所示。
倒车雷达基本组成3.倒车雷达的种类经过多年的发展,倒车雷达系统已经过了六代的技术改良,不管从结构外观上,还是从性能价格上,这六代产品都各有特点,使用较多的是数码显示、荧屏显示和魔幻镜倒车雷达这三种。
1)第一代倒车喇叭提醒“倒车请注意”!想必不少人还记得这种声音,这就是倒车雷达的第一代产品,现在只有小部分商用车还在使用。
只要司机挂上倒挡,它就会响起,提醒周围的人注意。
从某种意义上说,它对司机并没有直接的帮助,不是真正的倒车雷达。
汽车在倒车状态,语音提示路人小心,但价格便宜,100元左右就能买到,基本属于淘汰产品。
2)第二代蜂鸣器提示这是倒车雷达系统的真正开始。
倒车时,如果车后1.8米~1.5米处有障碍物,蜂鸣器就会开始工作。
蜂鸣声越急,表示车辆离障碍物越近。
没有语音提示,也没有距离显示,虽然司机知道有障碍物,但不能确定障碍物离车有多远,对驾驶员帮助不大。
超声波传感器用于倒车的工作原理超声波传感器是一种用于倒车的常见传感器。
本文将详细介绍超声波传感器的工作原理以及其在倒车中的应用。
一、超声波传感器的工作原理超声波传感器是一种利用超声波进行测距的传感器。
它主要包括发射器、接收器和控制电路。
发射器将电能转化为超声波能量,通过气体、液体、固体介质传输到目标物体表面,然后被反射回来。
接收器接收反射回来的超声波信号,将其转换为电能,通过控制电路处理后输出距离信息。
超声波的传播速度和介质的密度、刚度和压缩性有关。
对于介质密度和刚度相对较小、压缩性相对较大的气体来说,声速和声阻抗都比较小,因此超声波可以在空气中传播并反射。
而对于液体和固体来说,声速和声阻抗都比较大,超声波可以在液体和固体中传播并反射。
超声波传感器的发射器和接收器通常是共用的,即同一个传感器既可以发射超声波信号,又可以接收反射回来的超声波信号。
发射器发射的超声波信号经过传播和反射后,到达接收器的时间和距离与目标物体的距离成正比。
通过测量发射和接收信号之间的时间差,可以算出目标物体到传感器的距离。
二、超声波传感器在倒车中的应用超声波传感器常见的应用之一是倒车雷达,其主要作用是帮助驾驶员在倒车时避免碰撞。
倒车雷达通常由多个超声波传感器组成,安装在汽车的后保险杠上。
当车辆倒车时,传感器会发射超声波信号,测量车后的距离,并将距离信息传回控制电路。
倒车雷达的控制电路会根据不同的车速和距离信息来计算出车与障碍物之间的距离以及相对速度,当距离过于接近或速度过快时,控制电路会发出警报声,提醒驾驶员注意避让障碍物。
一些高端的倒车雷达甚至可以辅助驾驶员进行倒车,并在接近障碍物时自动减速或停车。
除了倒车雷达,超声波传感器还可以用于其他安全系统中,例如自动制动系统、自动泊车系统等。
在这些系统中,超声波传感器的作用与倒车雷达类似,主要用于检测车辆与障碍物之间的距离,并根据距离信息来控制车辆的速度和方向,以减少碰撞风险。
超声波传感器是一种常见的倒车雷达和安全系统传感器。
超声波雷达原理超声波雷达是一种利用超声波进行探测和测距的技术,它通过发射超声波并接收回波来实现目标的探测和定位。
超声波雷达具有成本低、精度高、适用范围广等优点,在工业、军事、医疗等领域都有着重要的应用价值。
超声波雷达的原理主要包括超声波的发射与接收、回波的处理与分析等几个方面。
首先,超声波雷达通过超声波的发射与接收来实现目标的探测。
发射超声波的装置通常由超声波发射器和接收器组成。
发射器将电能转换为超声波能量,发射超声波并将其传播出去;接收器则接收目标反射回来的超声波,并将其转换为电能。
通过发射与接收的交替进行,超声波雷达可以实现对目标的连续监测。
其次,超声波雷达通过处理与分析回波来获取目标的信息。
当发射的超声波遇到目标时,会发生回波现象,即部分超声波能量被目标反射回来。
接收器接收到回波并将其转换为电能信号,然后通过信号处理与分析,可以获取目标与雷达之间的距离、速度、方向等信息。
这些信息对于实现目标的探测、跟踪和定位至关重要。
除此之外,超声波雷达还涉及到超声波在空气中的传播特性、回波信号的特征提取与分析、目标信息的识别与处理等方面的知识。
这些知识对于理解超声波雷达的原理和实现其功能具有重要意义。
总的来说,超声波雷达的原理是基于超声波的发射与接收,通过回波的处理与分析来实现对目标的探测与定位。
它是一种成本低、精度高、适用范围广的探测技术,在军事、医疗、工业等领域都有着重要的应用前景。
随着科技的不断发展,超声波雷达技术也将不断完善和拓展,为人类的生产生活带来更多的便利和安全保障。
超声波雷达的原理和应用1. 引言超声波雷达是一种使用超声波进行距离测量和目标探测的技术。
它在工业、环境监测、医学和安全领域等具有广泛的应用。
本文将介绍超声波雷达的原理以及其在不同领域的应用。
2. 超声波雷达的原理超声波雷达的原理基于声波的传播和反射。
当超声波发射器发送一个声波脉冲时,它会在目标物体上产生反射,并通过接收器接收到反射波。
通过测量声波的传播时间可以计算出目标物体与超声波雷达的距离。
2.1 超声波传播超声波在空气中传播的速度约为343米/秒,而在其他介质中传播速度会有所不同。
通过测量声波的传播时间可以确定目标物体到超声波雷达的距离。
2.2 超声波的反射当超声波遇到一个物体时,它会发生反射。
反射波会被超声波雷达的接收器接收到,并提供给测量系统进行处理。
2.3 距离测量通过计算超声波从发射到接收经过的时间,可以确定目标物体与超声波雷达的距离。
一般采用单次反射测距或多次反射测距来实现距离测量。
3. 超声波雷达的应用3.1 工业应用超声波雷达在工业领域有着广泛的应用。
它可以用于测量物体的距离、定位和控制机器人的运动。
在自动化生产线上,超声波雷达可以用来检测产品的位置和尺寸,以实现精确的生产。
3.2 环境监测超声波雷达可以用于环境监测,例如测量大气中的悬浮颗粒物的浓度。
通过测量反射波的强度,可以分析环境中的污染物含量,并作出相应的措施。
3.3 医学应用超声波雷达在医学影像学中有着广泛的应用。
通过超声波的反射和传播时间,可以生成身体内部器官的影像。
医生可以利用这些影像来诊断疾病和指导手术。
3.4 安全监控超声波雷达可以用于安全监控和防护。
例如,在汽车上,超声波雷达可以用来检测周围的障碍物,以帮助驾驶员避免碰撞。
在家庭安全系统中,超声波雷达可以用来检测入侵者,并触发警报。
4. 总结超声波雷达是一种基于超声波传播和反射的技术,可以用于距离测量和目标探测。
它在工业、环境监测、医学和安全领域等具有广泛的应用。
浅谈倒车雷达工作原理冯云庚;王艳秋【摘要】简要介绍超声波倒车雷达的原理,并以吉利轿车为例,阐述其CG-1倒车雷达的组成.【期刊名称】《汽车电器》【年(卷),期】2011(000)003【总页数】3页(P18-20)【关键词】倒车雷达;工作原理;超声波;吉利帝豪【作者】冯云庚;王艳秋【作者单位】济南吉利汽车有限公司技术部,山东济南250109;济南吉利汽车有限公司技术部,山东济南250109【正文语种】中文【中图分类】U463.99倒车雷达又称泊车辅助系统,是汽车泊车安全辅助装置。
能以声音或者更为直观的显示告知驾驶员周围障碍物的情况,解除驾驶员倒车时左右探视所引起的困扰,并帮助驾驶员扫除视野死角和视线模糊的缺陷,提高倒车安全性。
1 倒车雷达工作原理倒车雷达由超声波传感器(俗称探头)、控制器和显示器(或蜂鸣器)等部分组成,如图1所示。
倒车雷达一般采用超声波测距原理,传感器在控制器的控制下发射超声波信号,当遇到障碍时,产生回波信号。
传感器接收到回波信号后,经控制器进行数据处理,并判断出障碍物的位置,显示距离并发出其他警示信号,从而达到安全泊车的目的。
图1 倒车雷达的组成倒车雷达工作原理框图如图2所示。
MCU(Microprocessor Control Uint)通过预定的程序设计,控制相应电子模拟开关驱动发射电路,使超声波传感器工作。
超声波回波信号通过专有的接收滤波放大电路进行处理后,由MCU的IO口对其进行检测。
当全部传感器工作完成后,由系统通过特定的算法得出最近的距离,并驱动显示电路工作,来提醒驾驶者最近的障碍物距离及方位。
图2 倒车雷达工作原理框图图3 超声波工作原理2 超声波工作原理超声波工作原理如图3所示。
利用超声波传感器产生的超声波对车后发射,如在一定范围内碰到物体,就有一反射波返回发射源(超声波传感器的表面),主机利用发射波和反射波之间的延迟时间和声波速度就能测得距离。
2.1 超声波信号的发射当汽车处于倒车状态时,倒车雷达开始启动,控制器控制超声波传感器发射超声波信号后,再检测超声波的回波信号。
倒车雷达为什么不用电磁波而用超声波
其实电磁波里,适合车辆倒车雷达的的也只有微波了,否则波长比车都长,其精度无法保证倒车安全。
以下我就以微波来代表电磁波吧。
倒车雷达,适应测距范围在0.1~3米之间,这个距离最佳的测距方案是超声波,理由如下:比较普及的测距方案有以下几种:超声波、电磁波、激光、红外。
一、激光和红外,检测面太小,探头需要光学窗口,容易被泥沙遮挡,而且在近距离上发挥不理想,因此被排除;
二、微波,其特征有些像光,但又不像光那样容易被控制。
通常测距用的微波探头是FMCW雷达,无论是平面的还是腔体的,都不防水。
而车辆的外壳又是金属的,能完全阻挡、反射微波,因此微波探头需要一个不含碳的非金属材料的‘窗口’,通俗的说需要一个塑料的防水罩,而且不能喷油漆(油漆含碳)、更不能用含有金属的油漆,如此一来,它放在哪都不好看,而且易碎易裂又怕被泥沙遮挡。
不仅如此,微波在空气中损耗很低、发射和接收角度又很大,这使得一个能检测3米的微波传感器,其能量能轻易反射到几百米外而不消散,这容易造成车辆之间的干扰;还有,由于电磁波在空气中的速度接近光速,当与被测目标距离小于0.6米时,常规的微波测距传感器就已经接近工作极限了,加上周围多次反射回来的能量干扰,这种倒车雷达很难确保正常工作,而0.6米的最近检测距离对于倒车雷达来说是无法胜任的。
当然,也可以通过一些国际尖端的技术办法来解决这些问题,但成本要在后面增加1~3个0。
总之在效果、成本、可靠性综合方面来看,微波很难与超声波抗衡。
三、超声波最大的缺点就是检测角度太小,一辆车需要在不同角度安装好几个,除此以外,都比上面几种方案更好,它们的缺点就是超声波的优点:
1、防水,防尘,少量的泥沙遮挡也无妨;
2、有金属材质的探头,可以与车体外壳结合的很好;
3、通常适合3米内检测,由于其空气损耗大,检测角度又小,因此车辆之间的干扰较小;
4、最小的监测距离可达到0.1-0.3米;
5、成本并不高。
还有,对于较常见的40KHz超声波传感器,其测距精度大约是1~3厘米左右(取决于后端电路和数据处理性能),这个范围也能满足倒车雷达的要求。
所以在倒车雷达的各个方案中,超声波是最容易被用户接受的。
