将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
向左转|向右转向左转|向右转第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。
SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。
本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。
本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练3 / 341.1 SolidWorks 环境简介SolidWorks 是美国SolidWorks 公司开发的三维CAD 产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。
同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。
通过本节的学习，读者应熟悉SolidWorks 的界面，以及常用工具条的使用。
1.1.1 工作环境和模块简介1．启动SolidWorks 和界面简介安装SolidWorks 后，在Windows 的操作环境下，选择【开始】→【程序】→【SolidWorks2006】→【SolidWorks 2006】命令，或者在桌面双击SolidWorks 2006的快捷方式图标，就可以启动SolidWorks 2006，也可以直接双击打开已经做好的SolidWorks 文件，启动SolidWorks 2006。
另辟蹊径从CATIA到ADAMS众所周知，SimdesignerForCatia是MSC公司为CATIA用户设计的接口程序，但是小生发现，实际过程中Simdesigner的安装并不简单！对于CATIA的DMU模块不熟的人来说，安装成功后的应用也并不简单。
所以，小生另辟蹊径，找到了一条我认为简单实惠的路径：CATIA建模（随便你建模多复杂，几乎最后导入ADAMS是没有关键性数据的丢失与错误的）＋Solidworks下CosmosMotion模块中加载约束＋导入Adams分析好处有二：1、用过Adams的人都有同感，要是CATIA中加载约束要像adams中加载那么简单多好啊！之所以我选择CosmosMotion这条路，原因有二：其一，你会发现在CosmosMotion中加载运动附和在Adams中加载有惊人的相似！（我猜想是SW和MSC联合开发的，就连运动副加载标记都一样），这比我们在烤鸭里加载效率高得多；其二，使用CosmosMotion这个模块就像是用傻瓜相机一样，在其中的“智能运动构件器”中一步一步做下去就能加载约束成功并直接生成.cmd文件，直接导入adams。
2、数据基本无损失！SW和烤鸭同为达索产品，他俩决没有数据损失。
而CosmosMotion直接生成的为cmd文件，可以说是比较“正宗”的adams文件。
下面开始我们的旅程：一、安装Solidworks下的CosmosMotion模块。
通常我们安装的是solidworks的主程序，SW另外还有很多模块，见下图：其中cosmosmotion是我们做动力学分析要用到的，最后一个Floworks是做流体动力分析的也很好用，有需要的朋友也可在这里做简单流体动力分析。
安装过程：读入安装文件后，要看到下面这个面板（如果你拥有的是一般的300多MB的安装文件，那只有主程序，没有模块的。
一般买的光盘中就有能看到下面的这个面板）：点击下一步继续安装勾选cosmosmotion模块安装！一直到完成安装！注：在安装过程中可能会遇到许可文件这些问题，大家也不是一天两天弄这些个软件了，遇到许可文件就知道麻烦来了，所以我还是建议大家买个光盘，这比网上下载的那些保险多了，至少鼓弄鼓弄是能弄出来的。
一些常见的三维软件的模型都是可以导入ANS YS中进行分析的。
比如Soli dWork s，ug，proe都可。
据说S olidW orks的导入性能较好，没有验证过别的，本人用So lidWo rks导入。
导入的格式及方法一般a nsys可以接受如下文件格式的导入——i ges，catia的两种格式，UG的格式，Pro e的格式，SAT格式，Para solid格式等；本人的软件环境为06版Solid Works和11.0的ansy s。
本人一般使用S olidW orks的Igs（i ges），x_t, x_b（para solid文件的两种格式）等文件导入an sys，有时也可用S at格式（Sat导入fluen t效果比较好，导入a nsys一般）。
Ig s格式推荐在模型比较简单但不规则，不好用ansys建模时使用，成功概率较大，默认选项导入就行。
复杂模型使用i gs导入容易丢失数据，此时可用x_t格式默认选项导入，导入之后看见只有线框图，不要慌，这只是显示的问题的，只要没有报错，线面体等元素并没丢失。
此时操作ansys菜单中的P lotCt rls—R esetPlotCtrls选项。
然后再重新显示模型就可。
一般不论那种格式按默认导入之后模型的体都是一个整体，需要在ansys中布尔运算再划分网格，有时在布尔运算时会遇到麻烦，此时可采用别的格式，或者不勾选导入时的m erger选项，但是不勾选可能会出来别的问题，一般来讲默认选项导入是最好的。
毕竟是不同的软件，本身功能也不一样，导入出现问题是常事，有时可以考虑只用三维软件建立一部分a nsys很难建立的模型，导入a nsys后再用an sys 建立相对简单的一部分，最后将相连接的地方压缩到一起。
完美SolidWorks到adams数据转换SolidWorks是一款广泛应用于机械设计和工程分析的三维建模软件，而Adams 则是一款专业的多体动力学仿真软件。
在某些情况下，我们可能需要将SolidWorks中的设计数据转换为Adams可识别的格式，以便进行更为精确的动力学仿真分析。
本文将详细介绍如何完成这一转换过程，以确保数据的准确性和完整性。
1. 准备工作在开始转换之前，我们需要确保已经安装了SolidWorks和Adams两款软件，并且两者的版本兼容。
同时，我们还需要准备好待转换的SolidWorks设计文件，确保其包含了所有需要转换的零部件和装配体。
2. 导出SolidWorks设计数据首先，打开SolidWorks软件，并打开待转换的设计文件。
在SolidWorks界面中，选择“文件”菜单，然后选择“导出”或者“另存为”选项。
3. 选择合适的文件格式在导出选项中，我们需要选择一个合适的文件格式，以便Adams能够正确识别和导入这些数据。
常见的可选格式包括STEP、IGES、Parasolid等。
根据实际需要选择一个合适的格式，并保存文件。
4. 导入Adams软件打开Adams软件，并创建一个新的仿真工程。
在Adams界面中，选择“文件”菜单，然后选择“导入”或者“打开”选项。
5. 选择导入文件在导入选项中，我们需要选择之前导出的SolidWorks设计文件。
浏览文件目录，找到并选择合适的文件，然后点击“打开”按钮。
6. 设置导入选项在导入选项中，我们可以设置一些参数，以确保导入的数据符合我们的需求。
例如，我们可以选择是否导入零件和装配体的几何形状、是否导入材料属性、是否导入约束和连接关系等。
根据实际需求进行选择，并点击“导入”按钮。
7. 检查导入结果导入完成后，我们需要子细检查导入的结果，确保数据的准确性和完整性。
首先，我们可以查看导入的零部件和装配体是否与原始设计一致。
其次，我们可以检查导入的材料属性、约束和连接关系是否正确。
教你如何快速把模型从solidworks转到adams里怎么样把模型从solid work转到adams里面关于solidworks模型导入adams中的详细步骤首先在sw的装配体中，利用装配关系，将原点位置和坐标轴方向弄成理想的坐标系，因为导入adams中后，固定坐标系就是根据sw 中的固定坐标系定的，到时想改就不太好改了。
1、在solidworks中把零件或组件另存为parasolid格式，文件名和保存路径不能出现中文字符。
（其他软件比如inventor和proe也差不多这样弄）2、在adams中的import选择文件类型，指向文件，如果是组件（装配体）就选model name，如果为零件就选part name，在后面的空格里单击右键，选part或model，再选create，可以改名字。
（如果直接在空格里输入名字，导入后会看不见模型，到adams中点菜单view 中的model才可以看到。
）3、最后单击ok，请不要先点apply再点ok（这样会生成两个重叠的模型）。
4、在adams中查看模型，应该会多一个名为ground的part，其他part应和sw中的零件完全相同。
将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import 对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
关于solidworks模型导入adams中的详细步骤为了让大家能够清楚的进行数据转换，我把步骤总结如下：1、在solidworks中把零件或组件另存为parasolid格式，版本最好选12.0以下，文件名和保存路径不能出现中文字符。

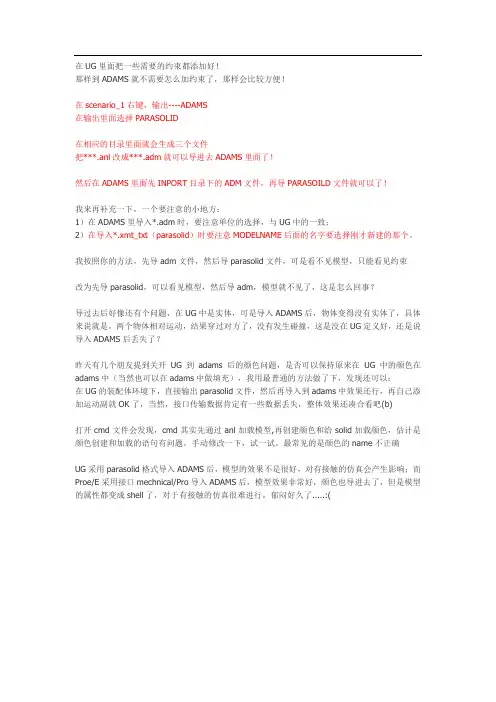

在UG里面把一些需要的约束都添加好！那样到ADAMS就不需要怎么加约束了，那样会比较方便！在scenario_1右键，输出----ADAMS在输出里面选择PARASOLID在相应的目录里面就会生成三个文件把***.anl改成***.adm就可以导进去ADAMS里面了！然后在ADAMS里面先INPORT目录下的ADM文件，再导PARASOILD文件就可以了！我来再补充一下，一个要注意的小地方：1）在ADAMS里导入*.adm时，要注意单位的选择，与UG中的一致；2）在导入*.xmt_txt（parasolid）时要注意MODELNAME后面的名字要选择刚才新建的那个。
我按照你的方法，先导adm文件，然后导parasolid文件，可是看不见模型，只能看见约束改为先导parasolid，可以看见模型，然后导adm，模型就不见了，这是怎么回事？导过去后好像还有个问题，在UG中是实体，可是导入ADAMS后，物体变得没有实体了，具体来说就是，两个物体相对运动，结果穿过对方了，没有发生碰撞，这是没在UG定义好，还是说导入ADAMS后丢失了？昨天有几个朋友提到关开UG到adams后的颜色问题，是否可以保持原来在UG中的颜色在adams中（当然也可以在adams中做填充），我用最普通的方法做了下，发现还可以：在UG的装配体环境下，直接输出parasolid文件，然后再导入到adams中效果还行，再自己添加运动副就OK了，当然，接口传输数据肯定有一些数据丢失，整体效果还凑合看吧(b)打开cmd文件会发现，cmd其实先通过anl加载模型,再创建颜色和给solid加载颜色，估计是颜色创建和加载的语句有问题，手动修改一下，试一试。
最常见的是颜色的name不正确UG采用parasolid格式导入ADAMS后，模型的效果不是很好，对有接触的仿真会产生影响；而Proe/E采用接口mechnical/Pro导入ADAMS后，模型效果非常好，颜色也导进去了，但是模型的属性都变成shell了，对于有接触的仿真很难进行，郁闷好久了.....:(古希腊哲学大师亚里士多德说：人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一个人之所以伟大，首先是因为他有超于常人的心。
关于SolidWorks模型与Workbench连接的⼏点说明关于SolidWorks模型与Workbench连接的⼏点说明本⽂中主要对SolidWorks与Workbench的连接、装配体读取中遇到的问题、参数化模型进⾏了说明。
1、SolidWorks与Workbench间的软件连接图1进⼊程序，运⾏CAD Configuration Manager 16.0，进⼊如图2所⽰界⾯图2选择CAD Selection下的SolidWorks，SolidWorks下的选项有两个，选择第⼀个时不需要电脑上安装SolidWorks，选择第⼆个选项是需要电脑安装SolidWorks，根据⾃⼰的情况进⾏选择，接着点击NEXT，得到如图4所⽰的界⾯。
图 3图 4图4中1⽤于卸载连接插件，2⽤于安装插件，点击安装后显⽰如图5所⽰界⾯。
图 52、Workbench读取SolidWorks装配体模型的遇到问题本⼈在使⽤过程中出现了SolidWorks与workbench连接正常，如图6所⽰，但在workbench⽆法⽣成实体模型的问题，如果出现上述问题，笔者建议先使⽤单⼀的零件进⾏验证SolidWorks与workbench之间连接插件的有效性。
如果插件连接有效，则有可能是装配体模型中零件路径的问题，此时建议对转配体进⾏修改调整。
图 6此外，如果SolidWorks模型的中⼼轴不是Z轴，在workbench中将⽣成模型的基准⾯更改(未⽣成模型之前更改，⽣成模型之后⽆效)为YZ平⾯则可在workbench中将模型的中⼼轴调整为Z轴，如图7所⽰。
图73、SolidWorks的参数化模型本处主要参考他⼈⽅法，仅给出出处和相关链接。
/doc/f2c4dbc7f111f18582d05a6b.html /p-715419578.html图8本⼈⽔平有限，以上内容仅⽤于交流学习。
三维模型导入ADAMS仿真的实用方法摘要：此文内容主要来源于宋博士的博客（/doctorsongshaoyun）。
本文所提供的方法是现有ADAMS书籍上未曾提供的内容，是解决大家建模感觉繁琐的非常实用的方法。
下面谈谈我的一些经验：尽管ADAMS软件中提供了几何建模的工具，但相比现在成熟的三维专业设计CAD软件而言其功能非常薄弱。
ADAMS/View提供的建模工具功能非常的原始，即使对于简单的几何模型，用户想直接在ADAMS/View中建立也需要非常熟练地掌握移动和旋转工作栅格才能实现，而对于复杂的机械装配模型，ADAMS/View基本无能为力，因此目前通常的做法是先用成熟三维设计软件(如CATIA,UG,Pro/E,Solidwork等)精确建立机械系统实体零件模型和虚拟装配模型，之后通过数据交换的方式（我一般使用parasolid格式）将模型导入到ADAMS软件中，根据实际情况抽象出相应的运动副添加适当的约束、驱动和负载等（此处在正确位置建立合适的Maker点很关键，对于不规则实体有时软件自动建立的cm点并非在仿真需要的地方，运动副位置设置错了容易导致仿真失败）建立起机械系统的虚拟样机，来模拟实际工况和真实运动情况。
此外机械系统方面的仿真建议大家使用Adams/Machinery这个插件，可以极大的提高仿真效率。
欢迎访问我的新浪博客（/u/1774643737）。
基于SOLIDWORKS-ADAMS的机构动力学仿真对一个实际的机构做动力学仿真，是我们在机械设计实践中经常会遇到的的问题。
一般我们会首先用某款三维软件（如SOLIDWORKS,SOLIDEDGE,PRO/E,UG,CATIA等）对所有零件进行建模，然后把零件组装成为装配体，接着把模型导入到机构动力学软件如ADAMS中进行动力学中仿真。
然而，从三维软件的装配模型导入到ADAMS中时，由于装配体中的零件很多，如果直接导入，会在ADAMS中出现许多零件，而其中许多零件之间并不存在相对运动，为了在ADAMS 中进行正确的仿真，就需要首先对没有相对运动的一系列零件之间建立固定副。
Solidworks模型参数导入到Workbench优化过程
（基于Solidworks 2012 和ANSYS Workbench 12.0）
1.将Solidworks模型参数化
图1 修改英文名称图2 尺寸驱动为参数首先将模型的特征名称和草图名称修改为英文名称，如将拉伸特征修改为lashen，草图特征修改为draft，如图1。
然后编辑要驱动为参数的尺寸，选中要编辑尺寸在其主要值一栏中修改第一项为DS_XX（切记DS与XX中一定要加上下划线，不然Workbench识别不了），如图2上的DS_h1，第二项是其主要值，编辑模型时已经修改好，在此不需修改。
2.在WorkBench中使用参数
首先进入Workbench界面（不再赘述），选择Tools→Options，选中Geometry Import项，选中Parameters一栏，然后选择OK。
图3 选项界面
然后将Solidworks的模型导入到Workbench中，并进入DesignModel编辑模块，当导入模型后，选择Import1，如图4所示，在其属性栏中可以看到导入模型的参数（最后两栏），我们可以看到第一个参数前面没有方格，这就是因为没有加下划线的原因，第二个参数前就有方格，可以选中为参数。
图4 DesignModel模块
至此，Solidworks模型的参数就顺利导入到了Workbench中，接下来就可以进行参数优化分析了。
怎么样把模型从solid work转到adams里面
关于solidworks模型导入adams中的详细步骤
首先在sw的装配体中，利用装配关系，将原点位置和坐标轴方向弄成理想的坐标系，因为导入adams中后，固定坐标系就是根据sw中的固定坐标系定的，到时想改就不太好改了。
1、在solidworks中把零件或组件另存为parasolid格式，文件名和保存路径不能出现中文字符。
（其他软件比如inventor和proe也差不多这样弄）
2、在adams中的import选择文件类型，指向文件，如果是组件（装配体）就选model name，如果为零件就选part name，在后面的空格里单击右键，选part或model，再选create，可以改名字。
（如果直接在空格里输入名字，导入后会看不见模型，到adams中点菜单view 中的model才可以看到。
）
3、最后单击ok，请不要先点apply再点ok（这样会生成两个重叠的模型）。
4、在adams中查看模型，应该会多一个名为ground的part，其他part应和sw中的零件完全相同。
将solidworks模型导入adams
将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
关于solidworks模型导入adams中的详细步骤
为了让大家能够清楚的进行数据转换，我把步骤总结如下：
1、在solidworks中把零件或组件另存为parasolid格式，版本最好选12.0以下，文件名和保存路径不能出现中文字符。
2、把.x_t改为.xmt_txt，这一步很重要。
3、在adams中的import选择文件类型，指向文件，如果是组件就选model name，如果为零件就选part name，在后面的空格里单击右键，选part或model，再选create，可以改名字。
如果直接在空格里输入名字，导入后会看不见模型，要更改透明度才能看见。
4、在adams中编辑各个零件的属性，添加各种约束，分析。
