将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
向左转|向右转向左转|向右转第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。
SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。
本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。
本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练3 / 341.1 SolidWorks 环境简介SolidWorks 是美国SolidWorks 公司开发的三维CAD 产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。
同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。
通过本节的学习，读者应熟悉SolidWorks 的界面，以及常用工具条的使用。
1.1.1 工作环境和模块简介1．启动SolidWorks 和界面简介安装SolidWorks 后，在Windows 的操作环境下，选择【开始】→【程序】→【SolidWorks2006】→【SolidWorks 2006】命令，或者在桌面双击SolidWorks 2006的快捷方式图标，就可以启动SolidWorks 2006，也可以直接双击打开已经做好的SolidWorks 文件，启动SolidWorks 2006。
将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
向左转|向右转向左转|向右转SolidWorks 2006三维建模实例教程2第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。
SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。
本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。
本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练第1章SolidWorks基础与建模技术 3SolidWorks 2006三维建模实例教程41.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。
同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。
通过本节的学习，读者应熟悉SolidWorks的界面，以及常用工具条的使用。
将solidworks模型导入adams将solidworks文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。
然后选择view菜单里面的model，即可以看到你导入的模型。
向左转|向右转向左转|向右转SolidWorks 2006三维建模实例教程2第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。
SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。
本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。
本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练第1章SolidWorks基础与建模技术 3SolidWorks 2006三维建模实例教程41.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。
同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。
通过本节的学习，读者应熟悉SolidWorks的界面，以及常用工具条的使用。
三维模型导入ADAMS仿真的实用方法摘要：此文内容主要来源于宋博士的博客（/doctorsongshaoyun）。
本文所提供的方法是现有ADAMS书籍上未曾提供的内容，是解决大家建模感觉繁琐的非常实用的方法。
下面谈谈我的一些经验：尽管ADAMS软件中提供了几何建模的工具，但相比现在成熟的三维专业设计CAD软件而言其功能非常薄弱。
ADAMS/View提供的建模工具功能非常的原始，即使对于简单的几何模型，用户想直接在ADAMS/View中建立也需要非常熟练地掌握移动和旋转工作栅格才能实现，而对于复杂的机械装配模型，ADAMS/View基本无能为力，因此目前通常的做法是先用成熟三维设计软件(如CATIA,UG,Pro/E,Solidwork等)精确建立机械系统实体零件模型和虚拟装配模型，之后通过数据交换的方式（我一般使用parasolid格式）将模型导入到ADAMS软件中，根据实际情况抽象出相应的运动副添加适当的约束、驱动和负载等（此处在正确位置建立合适的Maker点很关键，对于不规则实体有时软件自动建立的cm点并非在仿真需要的地方，运动副位置设置错了容易导致仿真失败）建立起机械系统的虚拟样机，来模拟实际工况和真实运动情况。
此外机械系统方面的仿真建议大家使用Adams/Machinery这个插件，可以极大的提高仿真效率。
欢迎访问我的新浪博客（/u/1774643737）。
基于SOLIDWORKS-ADAMS的机构动力学仿真对一个实际的机构做动力学仿真，是我们在机械设计实践中经常会遇到的的问题。
一般我们会首先用某款三维软件（如SOLIDWORKS,SOLIDEDGE,PRO/E,UG,CATIA等）对所有零件进行建模，然后把零件组装成为装配体，接着把模型导入到机构动力学软件如ADAMS中进行动力学中仿真。
然而，从三维软件的装配模型导入到ADAMS中时，由于装配体中的零件很多，如果直接导入，会在ADAMS中出现许多零件，而其中许多零件之间并不存在相对运动，为了在ADAMS 中进行正确的仿真，就需要首先对没有相对运动的一系列零件之间建立固定副。
Solidworks模型参数导入到Workbench优化过程
（基于Solidworks 2012 和ANSYS Workbench 12.0）
1.将Solidworks模型参数化
图1 修改英文名称图2 尺寸驱动为参数首先将模型的特征名称和草图名称修改为英文名称，如将拉伸特征修改为lashen，草图特征修改为draft，如图1。
然后编辑要驱动为参数的尺寸，选中要编辑尺寸在其主要值一栏中修改第一项为DS_XX（切记DS与XX中一定要加上下划线，不然Workbench识别不了），如图2上的DS_h1，第二项是其主要值，编辑模型时已经修改好，在此不需修改。
2.在WorkBench中使用参数
首先进入Workbench界面（不再赘述），选择Tools→Options，选中Geometry Import项，选中Parameters一栏，然后选择OK。
图3 选项界面
然后将Solidworks的模型导入到Workbench中，并进入DesignModel编辑模块，当导入模型后，选择Import1，如图4所示，在其属性栏中可以看到导入模型的参数（最后两栏），我们可以看到第一个参数前面没有方格，这就是因为没有加下划线的原因，第二个参数前就有方格，可以选中为参数。
图4 DesignModel模块
至此，Solidworks模型的参数就顺利导入到了Workbench中，接下来就可以进行参数优化分析了。
4结语利用宏程序编写非圆曲线程序，不但节省了使用软件造型、自动编程、程序传输等方面的时间，而且使程序的可读性、简洁性和合理性大大增加，减少了加工的准备工作时间，从而提高了生产效率。
宏程序在一些三维曲面的编程中也得到了广泛的应用，对于不同的数控系统，宏程序的编写指令和格式有所差异，但编写的总体方法和思路基本相同。
随着数控系统的发展，二次开发功能将不断得到加强和完善，宏程序功能也会得到进一步的加强。

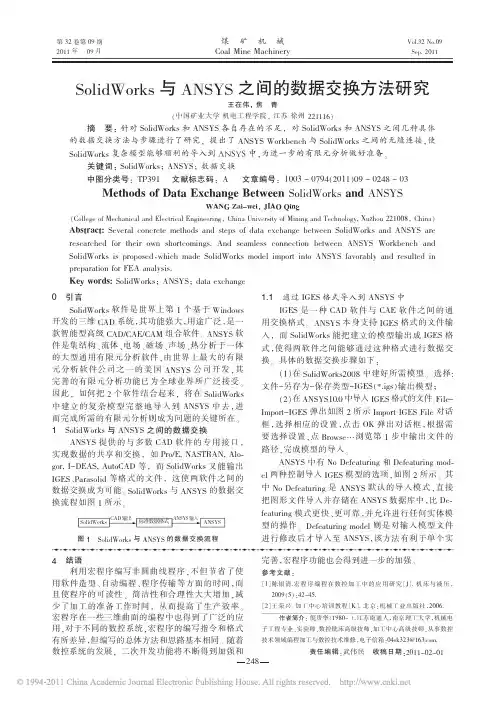

参考文献：［1］陈银清．宏程序编程在数控加工中的应用研究［J ］.机床与液压，2009（5）：42-45.［2］王荣兴．加工中心培训教程［K ］.北京：机械工业出版社，2006.作者简介：倪贵华（1980-），江苏南通人，南京理工大学，机械电子工程专业，实验师，数控铣床高级技师，加工中心高级技师，从事数控技术领域编程加工与数控技术维修，电子信箱：04sk323@.责任编辑：武伟民收稿日期：2011－02－01煤矿机械Coal Mine MachineryVol.32No.09Sep.2011第32卷第09期2011年09月!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!引言SolidWorks 软件是世界上第1个基于Windows 开发的三维CAD 系统，其功能强大，用途广泛，是一款智能型高级CAD/CAE/CAM 组合软件。
ANSYS 软件是集结构、流体、电场、磁场、声场、热分析于一体的大型通用有限元分析软件，由世界上最大的有限元分析软件公司之一的美国ANSYS 公司开发，其完善的有限元分析功能已为全球业界所广泛接受。
因此，如何把2个软件结合起来，将在SolidWorks 中建立的复杂模型完整地导入到ANSYS 中去，进而完成所需的有限元分析则成为问题的关键所在。
1SolidWorks 与ANSYS 之间的数据交换ANSYS 提供的与多数CAD 软件的专用接口，实现数据的共享和交换，如Pro/E,NASTRAN,Alo -gor,I-DEAS,AutoCAD 等，而SolidWorks 又能输出IGES 、Parasolid 等格式的文件，这使两软件之间的数据交换成为可能。

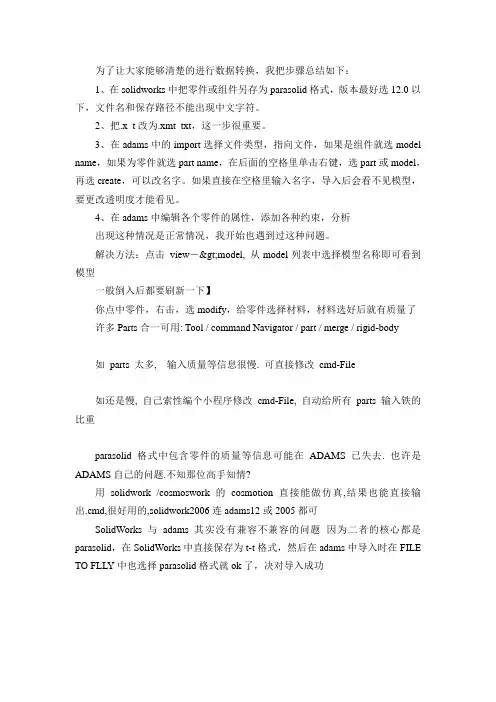

为了让大家能够清楚的进行数据转换，我把步骤总结如下：1、在solidworks中把零件或组件另存为parasolid格式，版本最好选12.0以下，文件名和保存路径不能出现中文字符。
2、把.x_t改为.xmt_txt，这一步很重要。
3、在adams中的import选择文件类型，指向文件，如果是组件就选model name，如果为零件就选part name，在后面的空格里单击右键，选part或model，再选create，可以改名字。
如果直接在空格里输入名字，导入后会看不见模型，要更改透明度才能看见。
4、在adams中编辑各个零件的属性，添加各种约束，分析出现这种情况是正常情况，我开始也遇到过这种问题。
解决方法：点击view－>model, 从model列表中选择模型名称即可看到模型一般倒入后都要刷新一下】你点中零件，右击，选modify，给零件选择材料，材料选好后就有质量了许多Parts合一可用: Tool / command Navigator / part / merge / rigid-body如parts 太多, 输入质量等信息很慢. 可直接修改cmd-File如还是慢, 自己索性编个小程序修改cmd-File, 自动给所有parts 输入铁的比重parasolid格式中包含零件的质量等信息可能在ADAMS已失去. 也许是ADAMS自己的问题.不知那位高手知情?用solidwork /cosmoswork 的cosmotion 直接能做仿真,结果也能直接输出.cmd,很好用的,solidwork2006连adams12或2005都可SolidWorks与adams其实没有兼容不兼容的问题因为二者的核心都是parasolid，在SolidWorks中直接保存为t-t格式，然后在adams中导入时在FILE TO FLL Y中也选择parasolid格式就ok了，决对导入成功。

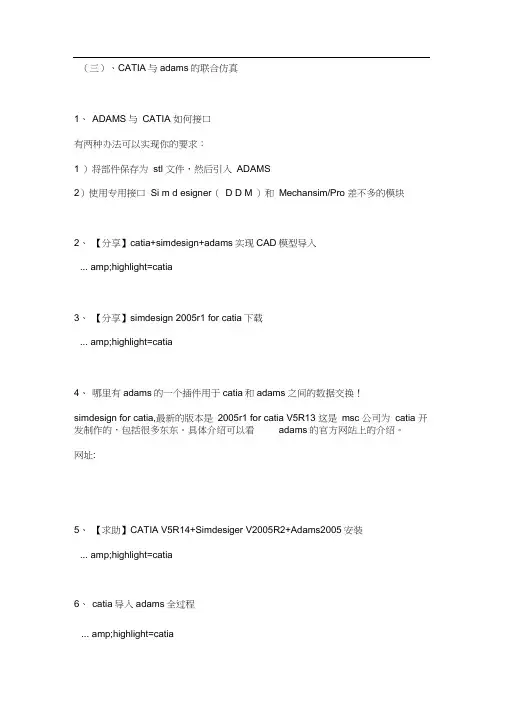

（三）、CATIA与adams的联合仿真1、ADAMS与CATIA 如何接口有两种办法可以实现你的要求：1 ）将部件保存为stl 文件，然后引入ADAMS2）使用专用接口Si m d esigner（D D M ）和Mechansim/Pro 差不多的模块2、【分享】catia+simdesign+adams实现CAD模型导入... amp;highlight=catia3、【分享】simdesign 2005r1 for catia下载... amp;highlight=catia4、哪里有adams的一个插件用于catia和adams之间的数据交换！simdesign for catia,最新的版本是2005r1 for catia V5R13 这是msc 公司为catia 开发制作的，包括很多东东。
具体介绍可以看adams的官方网站上的介绍。
网址:5、【求助】CATIA V5R14+Simdesiger V2005R2+Adams2005安装... amp;highlight=catia6、catia导入adams全过程... amp;highlight=catia7、关于：MSC_SimDesigner_for_CATIA_V的问题... amp;highlight=catia（四）、solidwork与adams数据转换1、s olidworks和adams数据交换的详细步骤... highlight=solidwork2、s olidworks中的模型如何导入到Adams中？从solidworks 导出parasolid 格式，文件名*.x_t然后将后缀名改为*.xmt_txt最后，直接从adams导入就可以了。
我一直这样用的，可以保证能成功。
3、如何将SolidWorks2000中的模型文件导入到ADAMS中? ... highlight=solidwork4、s olidwork建模，adams仿真，这种方法可行吗？... highlight=solidwork5、如何将solidworks2005的模型导入中？... highlight=solidwork6 如何将solidworks建立的模型导入到adams中?... highlight=solidwork（五）、其他CAD软件与adams数据转换1、请教将solidedge图形导入adams的问题... highlight=solidedge2、Solidedge往Adams导入时需不需要插件？... highlight=solidedge3、老话题：ideas to adams 的格式？... amp;highlight=ideas4、IGES导出到ADAMS时的level怎么设定？... &highlight=iges5、【分享】怎样导入iges文件... &highlight=iges6【求助】在中如何读入IGES文件？... &highlight=iges7、【讨论】在PRO/E下用IGES转化的的文件可以用ADAMS仿真吗? ... &highlight=iges8、为什么以*.igs 读入的模型有时不可以计算质量和质心？... 2&highlight=igs9、关于Parasolid 的导入... highlight=parasolid10、利用parasolid 格式导入实体后找不到孔的中心位置，谁有办法啊... highlight=parasolid11、用parasolid 格式导入后为什么零件碎成许多sheetbody？... highlight=parasolid12、从parasolid 导入的part 如何修改尺寸：导入的模型是无法修改尺寸的要想修改，只有从新在adams 中建模13、proe 的装配图能保存成parasolid 的格式吗？proe的装配图不能保存成parasolid的格式，建议使用STP等14、［原创］关于CAD软件与ADAMS数据交换的最终解决方案... 7&highlight=cad15、【讨论】adams的模型用什么CAD软件造型最好？... 2&highlight=cad16、可請教一下嗎（如何將CAD的檔案輸進ADAMS裡）... 2&highlight=cad。
另辟蹊径
从CATIA到ADAMS
众所周知，SimdesignerForCatia是MSC公司为CATIA用户设计的接口程序，但是小生发现，实际过程中Simdesigner的安装并不简单！对于CATIA的DMU模块不熟的人来说，安装成功后的应用也并不简单。
所以，小生另辟蹊径，找到了一条我认为简单实惠的路径：
CATIA建模（随便你建模多复杂，几乎最后导入ADAMS是没有关键性数据的丢失与错误的）＋Solidworks下CosmosMotion模块中加载约束＋导入Adams分析
好处有二：
1、用过Adams的人都有同感，要是CATIA中加载约束要像adams中加载那么简单
多好啊！之所以我选择CosmosMotion这条路，原因有二：其一，你会发现在
CosmosMotion中加载运动附和在Adams中加载有惊人的相似！（我猜想是SW和
MSC联合开发的，就连运动副加载标记都一样），这比我们在烤鸭里加载效率高
得多；其二，使用CosmosMotion这个模块就像是用傻瓜相机一样，在其中的
“智能运动构件器”中一步一步做下去就能加载约束成功并直接生成.cmd文
件，直接导入adams。
2、数据基本无损失！SW和烤鸭同为达索产品，他俩决没有数据损失。
而
CosmosMotion直接生成的为cmd文件，可以说是比较“正宗”的adams文件。
下面开始我们的旅程：
一、安装Solidworks下的CosmosMotion模块。
通常我们安装的是solidworks的主程序，SW另外还有很多模块，见下图：
其中cosmosmotion是我们做动力学分析要用到的，最后一个Floworks是做流体动力分析的也很好用，有需要的朋友也可在这里做简单流体动力分析。
安装过程：
读入安装文件后，要看到下面这个面板（如果你拥有的是一般的300多MB的安装文件，那只有主程序，没有模块的。
一般买的光盘中就有能看到下面的这个面板）：
点击下一步继续安装
勾选cosmosmotion模块安装！一直到完成安装！
注：在安装过程中可能会遇到许可文件这些问题，大家也不是一天两天弄这些个软件了，遇到许可文件就知道麻烦来了，所以我还是建议大家买个光盘，这比网上下载的那些保险多了，至少鼓弄鼓弄是能弄出来的。
我在随后的几天会专门写一个详细安装过程，这里先不骜述了。
成功安装完模块的朋友，我们现在可以开始真正的工作了！
1、在Catia下建好模，保存为.igs文件，注意！保存的路径一定不能含有中文！
否则导入SW都会出错。
2、进入SW。
加载模块，主程序第一次是不会自己加载的。
见下图：
勾选！！点击“确定”后，进入SW的workbench。
可以看到，工具栏多了cosmosmotion这一栏，证明加载成功！如下图：
导入事先在catia中保存好的igs文件。
成功加载文件后：
1.点击下图示按钮：我们的模型中有的组件是运动的，有的组件是始终固定的（如机架），
这一步就是给所有组件按照运动和静止分个类！按照下图上的说明进行。
备注：1.添加成功的标志是“应用”被高亮。
2.添加过程大致和ADAMS差不多，只是在添加“旋转副”的时候要注意：在adams中我们
是指明两组件后再指明旋转中心。
在这里不同！方法是点击第一个组件的圆周，再随便点击第二个组件的环形面即可，不推荐在此处加约束副，如下图:
不知道我说清楚没，不清楚的同志可以提问！！
好了，这就是在COSMOS中完成了运动副的加载。
现在打开ADAMS主程序！
注意：应是Important a file 然后选择刚才保存的路径。
成功导入！！
完成！！
有问提问。
