Q/JT 江苏金坛汽车工业有限公司企业标准
Q/JT T12.001—2016
NVH主观评价方法
2016-08-17发布2016-08-25实施
目次
前言................................................................................ II
1 范围 (1)
2 规范性引用文件 (1)
3 术语及定义 (1)
4 评价条件 (1)
4.1 试验场地 (1)
4.2 试验环境 (1)
4.3 试验车辆条件 (1)
4.4 试验载荷 (2)
4.5 评价人员 (2)
5 评价方法 (2)
5.1 怠速工况 (2)
5.2 行驶工况 (2)
6 评价结果 (2)
前言
本标准依据GB/T 1.1-2009给出的规则编制。
本标准由产品中心技术开发三部提出。
本标准由产品中心技术开发三部整车性能科起草。
本标准主要起草人：宣海军、王宁、刘观国
本标准与2016年8月首次发布。
NVH主观评价方法
1 范围
本标准规定了整车NVH的主观评价方法。
本标准适用于江苏金坛汽车工业有限公司所有整车的NVH主观评价。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12534-1990 汽车道路试验方法通则
3 术语及定义
下列术语和定义适用于本文件
3.1
NVH
指Noise（噪声）、Vibration（振动）和Harshness（舒适度），由于它们在车辆等机械中是同时出现且密不可分的，因此常把它们放在一起进行研究，其中舒适度是指噪声和振动的品质，是描述人体对振动和噪声的主观感觉的，不能直接用客观测量方法来度量，而噪声和振动可用客观测量方法来度量。
4 评价条件
4.1 试验场地
4.1.1 评价路面包括平坦路面、粗糙路面和冲击路面。
4.1.2 平坦路面应选择试车场的长直线试车道，粗糙路面选择试车场的小卵石路，冲击路面选择试车场减速带路面。
4.1.3 路面应清洁、干燥、无杂物和石子、无积水和积雪。
4.2 试验环境
4.2.1 符合GB/T 12534-1990 汽车道路实验方法通则中3.4条款的规定。
4.2.2 试验环境温度在-5℃～35℃之间，相对湿度小于95%。
4.2.3 距离地面高度为1.2m风速小于5m/s。
4.2.4 评价应在相对安静的场所进行。
4.3 试验车辆条件
4.3.1 汽车各总成、部件、附件及所属装置（包括随车工具与备胎）必须按规定装备齐全。
4.3.2 汽车制动、操纵等各系统必须按该车技术条件规定调整到位，确保车辆安全。
4.3.3 如果是新车，应完成2000km的磨合。
4.3.4 轮胎花纹高度不小于3mm；气压应符合该车技术条件规定，误差不超过±10%。
4.3.5 试验车应清洁卫生。
4.4 试验载荷
载荷状态为整备质量加2名评价人员。
4.5 评价人员
完整的接受了主观评价教育的人员。
5 评价方法
5.1 怠速工况
在热怠速中，电器负荷分为如下二种状态：
——空调关闭；
——空调开启、大灯开启、风扇开至最大。
在上述的状态中确认发动机透过音、室内共鸣等噪音。
对方向盘、座椅、车门、地板、档位杆、仪表盘、后视镜等的振动状况做出评价。如是AMT、AT的系统则要对各档位的切换中的冲击和噪音(R-N-D)做出评价。
5.2 行驶工况
行驶工况包含如下状态：
起步操作；全油门加速到5000rpm。评价这时候的发动机透过音、室内共鸣音和起步振动等状况。
在60km/h、80km/h、100km/h、120km/h的匀速中确认发动机噪音、道路噪音、风噪、齿轮音、飞溅音、轮胎花纹噪音、进气音、排气音和共鸣音等噪音；并确认有无扭曲振动、喘振、抖振、摆振以及在高速中出现的踏板类、档位杆和后视镜等高频振动情况。如是AMT、AT的系统则要对各档位变速冲击做出评价。
在慢、中、快速的行驶中进行紧急、一般制动，对制动噪音和振动状况做出评价。
在坏路中，按照规定的坏路上行驶速度中，对车身各部位的振动状况和底盘件有无异音等状况做出评价。
动作音、操作音：
对各种开关进行操作，对各种开关和操作部件的动作音和音色做出评价。如电磁泵、灯类动作音、马达＆继电器音、电磁自动门锁、发电机的磁气音、ABS、制动助力器、电动门窗、雨刮器、油箱的脉动音、鼓风机马达的噪音、异音等进行确认。
6 评价结果
评价人员根据各项评价内容按表1所示的评分表给出评价分值，填写在记录表中(见表2)。

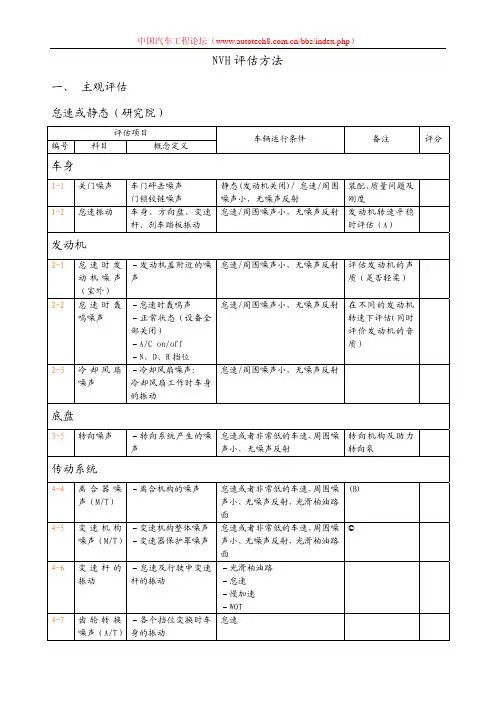

表1 主观评价的评分表
表2 主观评价记录表
表2 主观评价记录表（续）
表2 主观评价记录表（续）
表2 主观评价记录表（续）
表2 主观评价记录表（续）
表2 主观评价记录表（续）
_________________________________
