开关柜培训资料一、引言开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。
为了确保开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。
本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在帮助参与培训的人员全面了解开关柜的运行原理和操作要点。
二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和配电系统组成。
2. 开关柜的分类根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。
其中，低压开关柜广泛应用于建筑、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。
3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。
外壳通常由金属材料制成，具有防护和隔离的功能。
三、开关柜的操作流程1. 开关柜的开启首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。
然后，使用合适的工具打开开关柜的门，确保门能够完全打开并保持稳定。
2. 开关柜的检查在打开开关柜之前，需要进行一些必要的检查。
首先，检查开关柜内部是否有异物或杂物，确保开关柜内部干净整洁。
然后，检查开关柜的连接线路和电器元件是否正常，如有异常情况需要及时处理。
3. 开关柜的操作根据实际需求，对开关柜进行相应的操作。
例如，打开或关闭断路器、接通或切断电源等。
在操作过程中，要注意操作的顺序和方法，确保操作的安全和正确性。
4. 开关柜的关闭操作完成后，需要将开关柜恢复到关闭状态。
首先，关闭断路器，并确保断路器已完全断开电源。
然后，关闭开关柜的门，确保门能够完全关闭并保持稳定。
四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因：电源故障、控制线路故障、电器元件损坏等。
解决方法：检查电源是否正常，检查控制线路是否连接正确，检查电器元件是否损坏，并进行相应的修复或更换。
2. 开关柜发生漏电可能原因：绝缘损坏、接线松动等。

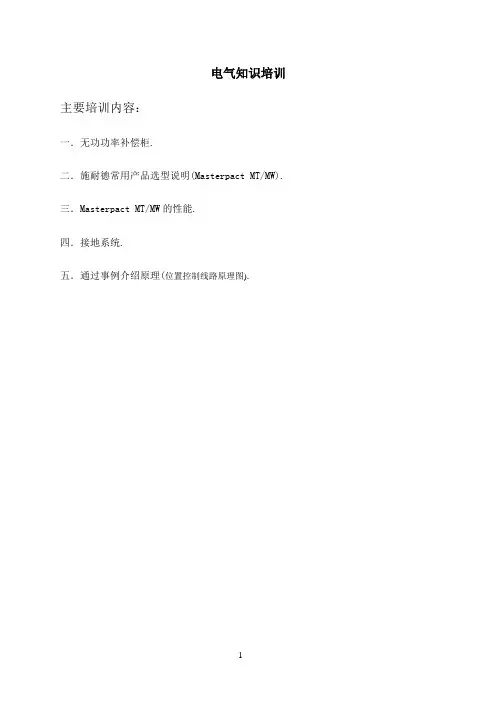

电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜2一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW).三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
开关柜(培训课件)开关柜培训课件一、概述开关柜是电力系统中重要的组成部分，主要用于控制和保护电气设备。
开关柜的主要功能包括接通和断开电路、控制和保护电气设备、测量和监测电路参数等。
开关柜广泛应用于电力系统、工业和商业建筑等领域。
二、开关柜的结构和组成开关柜由柜体、断路器、接触器、继电器、仪表、电缆和连接器等组成。
柜体是开关柜的主体部分，用于容纳和保护内部的电气设备。
断路器是开关柜中最重要的部件之一，用于接通和断开电路。
接触器是一种电磁开关，用于控制大电流的通断。
继电器是一种电控制设备，用于放大信号和实现远程控制。
仪表用于测量电路参数，如电压、电流和功率等。
电缆和连接器用于连接开关柜和外部设备。
三、开关柜的工作原理开关柜的工作原理主要基于电磁感应和电路的通断。
当电源接通时，电流通过断路器、接触器和继电器等部件，最终到达被控设备。
当需要断开电路时，操作人员可以通过开关或远程控制系统来切断电源。
开关柜还可以通过继电器和仪表等设备来实现对电路的保护和监测。
四、开关柜的分类开关柜可以根据用途、结构和性能等特点进行分类。
按照用途可以分为高压开关柜、低压开关柜和箱式变电站等。
按照结构可以分为固定式开关柜、抽屉式开关柜和移动式开关柜等。
按照性能可以分为普通型开关柜、防护型开关柜和智能型开关柜等。
五、开关柜的选择和应用开关柜的应用非常广泛，可以用于电力系统、工业和商业建筑等领域。
在电力系统中，开关柜用于控制和保护发电机、变压器和输电线路等设备。
在工业和商业建筑中，开关柜用于控制和保护生产线、照明和空调等设备。
六、开关柜的安装和维护开关柜的安装需要按照制造商的说明书和相关的标准和规范进行。
在安装过程中，需要注意电气连接的正确性和可靠性，以及设备的固定和支撑。
安装完成后，需要进行相关的测试和检查，以确保开关柜的正常运行。
开关柜的维护包括日常巡检和定期检修。
日常巡检需要检查开关柜的运行状态、电气连接和设备温度等。
定期检修需要检查开关柜的断路器、接触器和继电器等部件的运行状态和磨损情况，以及仪表和电缆的连接情况等。
