模电第三章习题

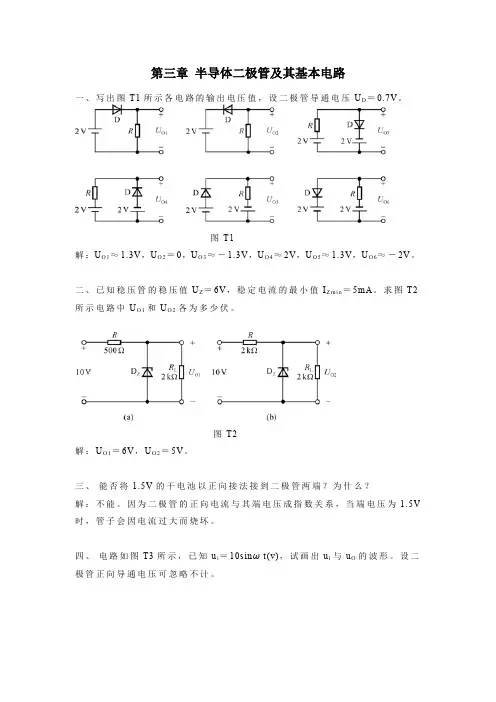

第三章半导体二极管及其基本电路一、写出图T1所示各电路的输出电压值，设二极管导通电压U D＝0.7V。

图T1解：U O1≈1.3V，U O2＝0，U O3≈－1.3V，U O4≈2V，U O5≈1.3V，U O6≈－2V。

二、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Z m i n＝5mA。

求图T2所示电路中U O1和U O2各为多少伏。

图T2解：U O1＝6V，U O2＝5V。

三、能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。

四、电路如图T3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。

设二极管正向导通电压可忽略不计。

图T3 解图T3 解：u i 和u o 的波形如解图T3所示。

五、 电路如图T4所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。

试画出u i 与u O 的波形，并标出幅值。

图T4 解图T4 解：波形如解图T4所示。

六、 电路如图T5（a ）所示，其输入电压u I 1和u I 2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。

试画出输出电压u O 的波形，并标出幅值。

图T5解：uO 的波形如解图T5所示。

解图T5七、 电路如图T6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？解：二极管的直流电流 I D ＝（V －U D ）/R ＝2.6mA 其动态电阻 r D ≈U T /I D ＝10Ω 故动态电流有效值 I d ＝U i /r D ≈1mA图T6八、现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。

试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？（2）若将它们并联相接，则又可得到几种稳压值？各为多少？解：（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。

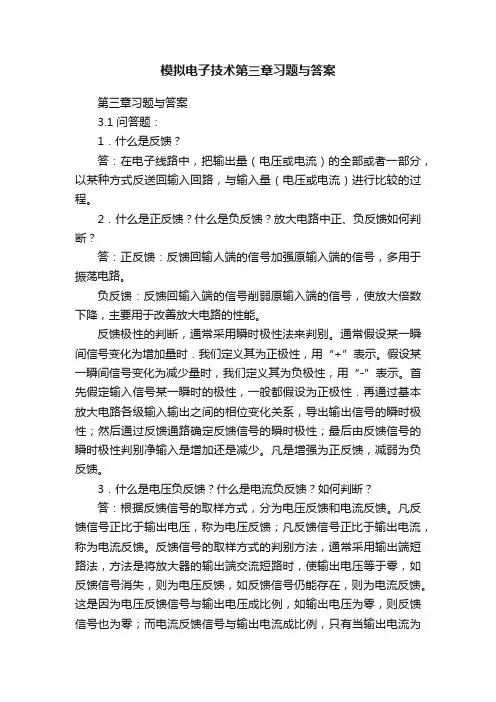

模拟电子技术第三章习题与答案第三章习题与答案3.1 问答题：1．什么是反馈？答：在电子线路中，把输出量（电压或电流）的全部或者一部分，以某种方式反送回输入回路，与输入量（电压或电流）进行比较的过程。

2．什么是正反馈？什么是负反馈？放大电路中正、负反馈如何判断？答：正反馈：反馈回输人端的信号加强原输入端的信号，多用于振荡电路。

负反馈：反馈回输入端的信号削弱原输入端的信号，使放大倍数下降，主要用于改善放大电路的性能。

反馈极性的判断，通常采用瞬时极性法来判别。

通常假设某一瞬间信号变化为增加量时．我们定义其为正极性，用“+”表示。

假设某一瞬间信号变化为减少量时，我们定义其为负极性，用“-”表示。

首先假定输入信号某一瞬时的极性，一般都假设为正极性．再通过基本放大电路各级输入输出之间的相位变化关系，导出输出信号的瞬时极性；然后通过反馈通路确定反馈信号的瞬时极性；最后由反馈信号的瞬时极性判别净输入是增加还是减少。

凡是增强为正反馈，减弱为负反馈。

3．什么是电压负反馈？什么是电流负反馈？如何判断？答：根据反馈信号的取样方式，分为电压反馈和电流反馈。

凡反馈信号正比于输出电压，称为电压反馈；凡反馈信号正比于输出电流，称为电流反馈。

反馈信号的取样方式的判别方法，通常采用输出端短路法，方法是将放大器的输出端交流短路时，使输出电压等于零，如反馈信号消失，则为电压反馈，如反馈信号仍能存在，则为电流反馈。

这是因为电压反馈信号与输出电压成比例，如输出电压为零，则反馈信号也为零；而电流反馈信号与输出电流成比例，只有当输出电流为零时，反馈信号才为零，因此，在将负载交流短路后，反馈信号不为零。

4．什么是串联负反馈？什么是并联负反馈？如何判断？答：输入信号与反馈信号分别加在两个输入端，是串联反馈；加在同一输入端的是并联反馈。

反馈信号使净输入信号减小的，是负反馈。

判断反馈的极性，要采用瞬时极性法。

3.2 填空题：1．放大电路中，为了稳定静态工作点，可以引入直流负反馈；如果要稳定放大倍数，应引入交流负反馈；希望扩展频带，可以引入交流负反馈；如果增大输入电阻，应引入串联负反馈；如果降低输比电阻，应引入电压负反馈。

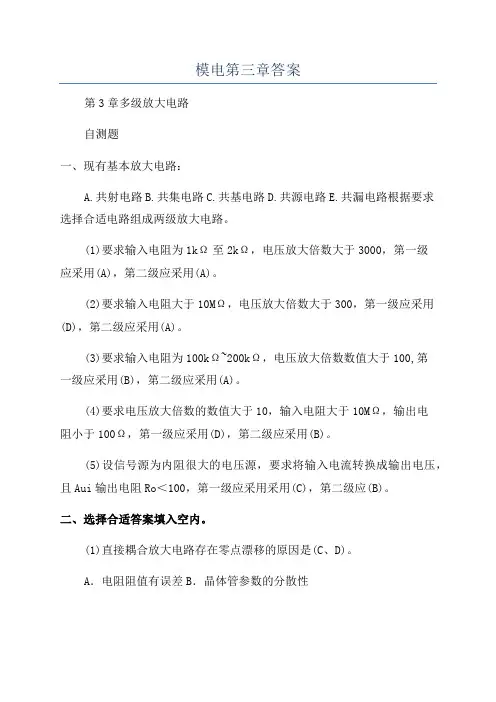

模电第三章答案第3章多级放大电路自测题一、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

(1)要求输入电阻为1kΩ至2kΩ，电压放大倍数大于3000，第一级应采用(A)，第二级应采用(A)。

(2)要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用(D)，第二级应采用(A)。

(3)要求输入电阻为100kΩ~200kΩ，电压放大倍数数值大于100,第一级应采用(B)，第二级应采用(A)。

(4)要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用(D)，第二级应采用(B)。

(5)设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且Aui输出电阻Ro＜100，第一级应采用采用(C)，第二级应(B)。

二、选择合适答案填入空内。

(1)直接耦合放大电路存在零点漂移的原因是(C、D)。

A．电阻阻值有误差B．晶体管参数的分散性C．晶体管参数受温度影响D．电源电压不稳(2)集成放大电路采用直接耦合方式的原因是(C)。

A．便于设计B．放大交流信号C．不易制作大容量电容(3)选用差动放大电路的原因是(A)。

A．克服温漂B．提高输入电阻C．稳定放大倍数(4)差动放大电路的差模信号是两个输入端信号的(A)，共模信号是两个输入端信号的(C)。

A.差B.和C.平均值(5)用恒流源取代长尾式差动放大电路中的发射极电阻，将使单端电路的(B)。

A．差模放大倍数数值增大B．抑制共模信号能力增强C．差模输入电阻增大(6)互补输出级采用共集形式是为了使(C)。

A.放大倍数的数值大B.最大不失真输出电压大C.带负载能力强三、电路如图T3·3所示，所有晶体管均为硅管，β均为200，rbb'200，静态时Uo1000，IiUBEQ0.7V。

试求：(1)静态时Tl管和T2管的发射极电流。

(2)若静态时uO0，则应如何调节Rc2的值才能使uO0？若静态uO0V，则Rc2=？，电压放大倍数为多少？解：(1)T3管的集电极电流IC3(UZUBEQ3)/RE30.3mA静态时Tl管和T2管的发射极电流IE1IE20.15mA(2)若静态时uO0，则应减小Rc2。

11.已知共基放大电路如题3-21图所示。

已知晶体管VT 的h fe =50，r bb’=50Ω，U BEQ =0.7V ,电路中的电容对交流可视为短路。

1．求静态工作点。

2．画出h 参数等效电路；求中频电压增益ＡU ,输入电阻和输出电阻。

分析：题3-21图电路为CB 组态放大电路。

在进行低频小信号分析时，可以使用CB 组态的h 参数模型，也可以使用比较熟悉的CE 组态的h 参数模型。

解： 方法一：1． 直流电路如题3-21图a 所示。

R L 3k Ω题3-21图V CC +12v题3-21图a2．利用CB 组态的h 参数模型进行交流特性分析。

交流等效电路如题3-21图b 所示。

方法二：1． 静态工作点的计算方法同方法一，略2． 利用CE 组态的h 参数模型进行交流特性分析。

交流等效电路如题3-21图c 所示。

()())V (75.32365.112)mA (03.050)mA (62.1)mA (62.165.151501)mA (65.1k 27.04)V (412301515E C CQ CC CEQ f eBQ EQ f e f e CQ E BE B CC B2B1B2B =+⨯-=+-==≈==⨯=+==-=-==⨯+=+=R R I V U h I I I h h I R U U I V R R R U CQ EQ题3-21图b+u o-+u i-()()()()bb'ie fe EQ ie ib fe fefb fe2626150150853Ω1.6585316.7Ω15111h r h I h h h h h h =++=++⨯====+-==≈-+()()()()E ib o c fb C L fb C L o U i e ib ib //16.7Ω//2k Ω16.5Ω3k Ω////13//38816.7i e r R h r R h i R R h R R u A u i h h =====⨯⨯-⨯==-=-=-=⨯输入电阻输出电阻中频电压增益为输入电阻输出电阻10.共集放大电路如题3-19图所示。

第三章习题与答案3.1 问答题：1．什么是反馈？答：在电子线路中，把输出量（电压或电流）的全部或者一部分，以某种方式反送回输入回路，与输入量（电压或电流）进行比较的过程。

2．什么是正反馈？什么是负反馈？放大电路中正、负反馈如何判断？答：正反馈：反馈回输人端的信号加强原输入端的信号，多用于振荡电路。

负反馈：反馈回输入端的信号削弱原输入端的信号，使放大倍数下降，主要用于改善放大电路的性能。

反馈极性的判断，通常采用瞬时极性法来判别。

通常假设某一瞬间信号变化为增加量时．我们定义其为正极性，用“+”表示。

假设某一瞬间信号变化为减少量时，我们定义其为负极性，用“-”表示。

首先假定输入信号某一瞬时的极性，一般都假设为正极性．再通过基本放大电路各级输入输出之间的相位变化关系，导出输出信号的瞬时极性；然后通过反馈通路确定反馈信号的瞬时极性；最后由反馈信号的瞬时极性判别净输入是增加还是减少。

凡是增强为正反馈，减弱为负反馈。

3．什么是电压负反馈？什么是电流负反馈？如何判断？答：根据反馈信号的取样方式，分为电压反馈和电流反馈。

凡反馈信号正比于输出电压，称为电压反馈；凡反馈信号正比于输出电流，称为电流反馈。

反馈信号的取样方式的判别方法，通常采用输出端短路法，方法是将放大器的输出端交流短路时，使输出电压等于零，如反馈信号消失，则为电压反馈，如反馈信号仍能存在，则为电流反馈。

这是因为电压反馈信号与输出电压成比例，如输出电压为零，则反馈信号也为零；而电流反馈信号与输出电流成比例，只有当输出电流为零时，反馈信号才为零，因此，在将负载交流短路后，反馈信号不为零。

4．什么是串联负反馈？什么是并联负反馈？如何判断？答：输入信号与反馈信号分别加在两个输入端，是串联反馈；加在同一输入端的是并联反馈。

反馈信号使净输入信号减小的，是负反馈。

判断反馈的极性，要采用瞬时极性法。

3.2 填空题：1．放大电路中，为了稳定静态工作点，可以引入直流负反馈；如果要稳定放大倍数，应引入交流负反馈；希望扩展频带，可以引入交流负反馈；如果增大输入电阻，应引入串联负反馈；如果降低输比电阻，应引入电压负反馈。

模电第三章习题答案模电第三章习题答案模拟电子技术（模电）是电子工程中的重要学科，它研究的是模拟电路的设计与分析。

模电的第三章主要涉及放大器的基本概念和特性，包括放大器的分类、放大器的增益计算、放大器的频率响应等内容。

在学习模电的过程中，习题是巩固知识和提高解题能力的有效工具。

下面将给出模电第三章习题的详细解答。

1. 问题：计算电压放大倍数Av。

解答：电压放大倍数Av的计算公式为Av = Vout / Vin，其中Vout为输出电压，Vin为输入电压。

根据题目中给出的电路图和元件参数，可以通过欧姆定律和基尔霍夫定律来计算。

2. 问题：计算共模抑制比CMRR。

解答：共模抑制比CMRR的计算公式为CMRR = 20log10(Ad / Ac)，其中Ad为差模增益，Ac为共模增益。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

3. 问题：计算输入阻抗Zin。

解答：输入阻抗Zin的计算公式为Zin = Vin / Iin，其中Vin为输入电压，Iin为输入电流。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

4. 问题：计算输出阻抗Zout。

解答：输出阻抗Zout的计算公式为Zout = Vout / Iout，其中Vout为输出电压，Iout为输出电流。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

5. 问题：计算最大输出功率Pmax。

解答：最大输出功率Pmax的计算公式为Pmax = Vout^2 / (4Rl)，其中Vout为输出电压，Rl为负载电阻。

根据题目中给出的电路图和元件参数，可以通过电路分析方法来计算。

通过以上习题的解答，我们可以加深对模电第三章内容的理解。

在实际应用中，我们需要熟练掌握放大器的基本概念和特性，以便能够正确设计和分析模拟电路。

同时，通过解题过程，我们也可以培养自己的逻辑思维和问题解决能力。

模电作为电子工程的重要学科，对于电子工程师的培养具有重要意义。

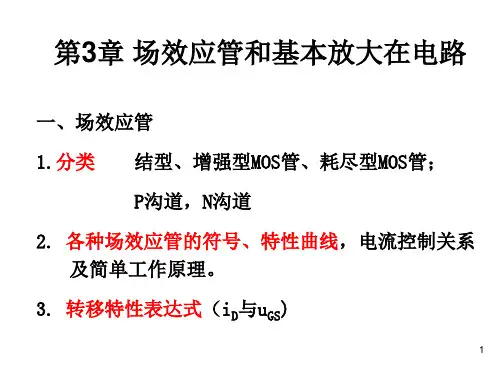

3 场效应管自我检测题一．选择和填空1. N沟道和P沟道场效应管的区别在于C 。

（A．衬底材料前者为硅，后者为锗，B．衬底材料前者N型，后者为P型，C．导电沟道中载流子前者为电子，后者为空穴）2. 场效应管栅极的静态输入电流比双极型晶体管基极的静态输入电流小；绝缘栅型场效应管栅极的静态输入电流比结型场效应管的小。

3．结型场效应管的栅源之间通常加反向偏置电压，因此栅极电流很小；绝缘栅型场效应管的栅源之间有一层S i O2绝缘层，因此栅极静态电流几乎等于零。

4. 图选择题4中，（a）电路中场效应管的类型是N沟道增强型绝缘栅场效应管，V DD 的极性为正；（b）电路中场效应管的类型是N沟道结型场效应管，V DD的极性为正；（c）电路中场效应管的类型是P沟道耗尽型绝缘栅场效应管，V DD的极性为负。

ggg( a )( b )( c )DD图选择题45.在放大状态下，双极型晶体管的发射结处于正向偏置，集电结处于反向偏置；结型场效应管的栅源之间加有反向偏置电压，栅漏之间加有反向偏置电压。

6.双极型晶体管的发射极电流放大系数β反映了基极电流对集电极电流的控制能力；而单极型场效应管常用跨导g m 参数反映栅源电压对漏极电流的控制能力。

7. 场效应管的栅极电流远小于双极型管的基极电流，因此共源放大的电路的输入电阻远大于共射放大电路的输入电阻。

8．结型场效应管利用半导体器件的内部电场效应进行工作，MOSFET利用半导体器件的表面电场效应进行工作。

9．双极型晶体管从结构上可以分成_NPN和PNP两种类型，工作时有多子和少子两种载流子参与导电。

场效应管从结构上可以分成结型和绝缘栅型两大类型，因导电沟道的不同每一大类又可分为N沟道和P沟道两类，无论哪一类场效应管的导电过程都仅仅取决于多数载流子的运动。

二．判断题（正确的在括号内画√，错误的画×）1．场效应管的优点是有很高的输入电阻。

（√）2．绝缘栅场效应管的栅极静态输入电流比结型场效应管的小。

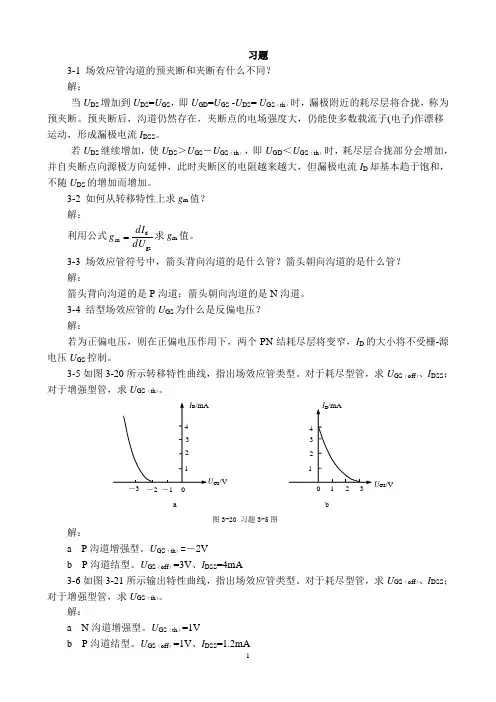

习题3-1 场效应管沟道的预夹断和夹断有什么不同？ 解：当U DS 增加到U DS =U GS ，即U GD =U GS -U DS = U GS （th ）时，漏极附近的耗尽层将合拢，称为预夹断。

预夹断后，沟道仍然存在，夹断点的电场强度大，仍能使多数载流子(电子)作漂移运动，形成漏极电流I DSS 。

若U DS 继续增加，使U DS ＞U GS －U GS （th ），即U GD ＜U GS （th ）时，耗尽层合拢部分会增加，并自夹断点向源极方向延伸，此时夹断区的电阻越来越大，但漏极电流I D 却基本趋于饱和，不随U DS 的增加而增加。

3-2 如何从转移特性上求g m 值？ 解： 利用公式gsdm dU dI g求g m 值。

3-3 场效应管符号中，箭头背向沟道的是什么管？箭头朝向沟道的是什么管？ 解：箭头背向沟道的是P 沟道；箭头朝向沟道的是N 沟道。

3-4 结型场效应管的U GS 为什么是反偏电压？ 解：若为正偏电压，则在正偏电压作用下，两个PN 结耗尽层将变窄，I D 的大小将不受栅-源电压U GS 控制。

3-5如图3-20所示转移特性曲线，指出场效应管类型。

对于耗尽型管，求U GS （off ）、I DSS ；对于增强型管，求U GS （th ）。

解：a P 沟道增强型。

U GS （th ）=－2Vb P 沟道结型。

U GS （off ）=3V 、I DSS =4mA3-6如图3-21所示输出特性曲线，指出场效应管类型。

对于耗尽型管，求U GS （off ）、I DSS ；对于增强型管，求U GS （th ）。

解：a N 沟道增强型。

U GS （th ）=1Vb P 沟道结型。

U GS （off ）=1V 、I DSS =1.2mAGS /Va－2 －1 图3-20 习题3-5图 U GS /Vb3-7 如图3-22所示电路，场效应管的U GS （off ）=－4V ，I DSS =4mA ；计算静态工作点。

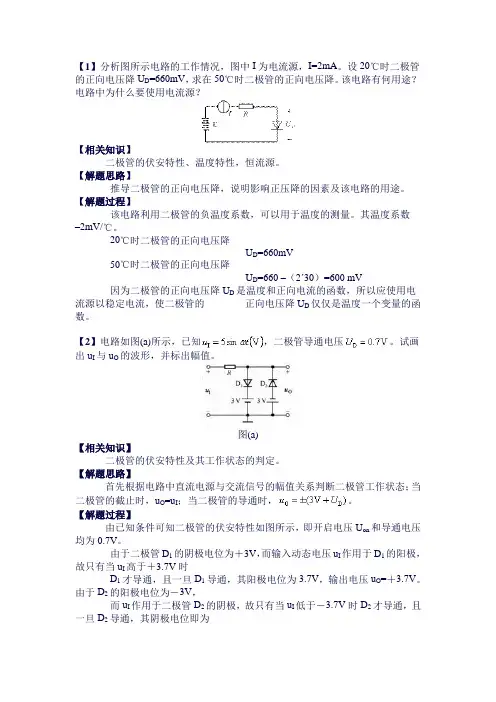

【1】分析图所示电路的工作情况，图中I为电流源，I=2mA。

设20℃时二极管的正向电压降U D=660mV，求在50℃时二极管的正向电压降。

该电路有何用途？电路中为什么要使用电流源？【相关知识】二极管的伏安特性、温度特性，恒流源。

【解题思路】推导二极管的正向电压降，说明影响正压降的因素及该电路的用途。

【解题过程】该电路利用二极管的负温度系数，可以用于温度的测量。

其温度系数–2mV/℃。

20℃时二极管的正向电压降U D=660mV50℃时二极管的正向电压降U D=660 –（2´30）=600 mV因为二极管的正向电压降U D是温度和正向电流的函数，所以应使用电流源以稳定电流，使二极管的正向电压降U D仅仅是温度一个变量的函数。

【2】电路如图(a)所示，已知，二极管导通电压。

试画出u I与u O的波形，并标出幅值。

图(a)【相关知识】二极管的伏安特性及其工作状态的判定。

【解题思路】首先根据电路中直流电源与交流信号的幅值关系判断二极管工作状态；当二极管的截止时，u O=u I；当二极管的导通时，。

【解题过程】由已知条件可知二极管的伏安特性如图所示，即开启电压U on和导通电压均为0.7V。

由于二极管D1的阴极电位为＋3V，而输入动态电压u I作用于D1的阳极，故只有当u I高于＋3.7V时D1才导通，且一旦D1导通，其阳极电位为3.7V，输出电压u O=＋3.7V。

由于D2的阳极电位为－3V，而u I作用于二极管D2的阴极，故只有当u I低于－3.7V时D2才导通，且一旦D2导通，其阴极电位即为－3.7V，输出电压u O=－3.7V。

当u I在－3.7V到＋3.7V之间时，两只管子均截止，故u O=u I。

u I和u O的波形如图(b)所示。

图(b)【3】某二极管的反向饱和电流，如果将一只1.5V的干电池接在二极管两端，试计算流过二极管的电流有多大？【相关知识】二极管的伏安特性。

【解题思路】（1）根据二极管的伏安特性求出流过二极管的电流。

第三章多级放大电路3.1 放大电路产生零点漂移的主要原因是[ ]A.放大倍数太大B.采用了直接耦合方式C.晶体管的噪声太大D.环境温度变化引起参数变化3.2 差动放大电路的设置是为了[ ]A.稳定放大倍数B.提高输入电阻C.克服温漂D.扩展频带3.3 差动放大电路用恒流源代替Re是为了[ ]A.提高差模电压放大倍数B.提高共模电压放大倍数C.提高共模抑制比D.提高差模输出电阻3.4 在长尾式差动放大电路中, Re的主要作用是[ ]A.提高差模电压放大倍数B.抑制零点漂移C.增大差动放大电路的输入电阻D.减小差动放大电路的输出电阻3.4 差动放大电路的主要特点是[ ]A.有效地放大差模信号，强有力地抑制共模信号B.既可放大差模信号，也可放大共模信号C.只能放大共模信号，不能放大差模信号D.既抑制共模信号，又抑制差模信号3.5 若三级放大电路的AV1=AV2=20dB,AV3=30 dB，则其总电压增益为[ ]A. 50dBB. 60dBC. 70dBD. 12000dB3.6 设计一个输出功率为10W的扩音机电路，若用乙类推挽功率放大，则应选两个功率管的功率至少为[ ]A. 1WB. 2WC. 4WD. 5W3.7 与甲类功率放大方式比较，乙类推挽方式的主要优点是[ ]A.不用输出变压器B.不用输出端大电容C.无交越失真D.效率高3.8 乙类放大电路是指放大管的道通角等于[ ]A.360oB.180oC.90oD.小于 90o3.9 集成功率放大器的特点是[ ]A.温度稳定性好，电源利用率高，功耗较低，非线性失真较小。

B.温度稳定性好，电源利用率高，功耗较低，但非线性失真较大。

C.温度稳定性好，功耗较低，非线性失真较小，但电源利用率低。

D.温度稳定性好，非线性失真较小，电源利用率高，功耗也高。

3.10 填空。

1、在三级放大电路中，已知|Au1|=50，|Au2|=80，|Au3|=25，则其总电压放大倍数|Au|= ，折合为 dB。

模电第三章课后题答案模拟电路第三章课后题答案1. 什么是直流偏置？有哪些方法可以实现直流偏置？直流偏置是指在放大器电路中为信号输入提供一个基准电压或偏置电压的方法。

常用的直流偏置方法有四种：固定偏置、可调偏置、恒流源偏置和共射极稳压偏置。

2. 什么是共模反馈？可以用来做什么？共模反馈是指将输出信号的一部分通过反馈电路送回放大器输入端并与输入信号相加的一种反馈方式。

它可以用来降低输出的共模干扰、提高放大器的直流稳定性和增大输出阻抗等。

3. 论述共源放大器输入电阻的大小与管子的参数关系。

共源放大器输入电阻Ri与管子的参数关系为Ri=rd//rds。

其中rd和rds 分别为管子的内阻和漏极电阻，它们与管子的型号有关，可以通过数据手册或参数表找到。

4. 怎样理解源极负载共源放大器的“驱动能力”？源极负载共源放大器的“驱动能力”是指它可以驱动的负载电阻的大小。

它与放大器的工作状态有关，当放大器处于饱和状态时，它的驱动能力较强；当放大器处于截止状态时，它的驱动能力较弱。

5. 什么是运放的输入失调？有什么影响？运放的输入失调是指运放输入端的两路信号不对称，产生一个微小的偏置电压，从而影响运放的放大能力和输出的准确性。

其影响包括：增大输出的偏置电压、降低放大增益和导致失真等。

6. 什么是偏压稳定度？如何提高？偏压稳定度是指放大器直流工作点的稳定性，通常用温度系数来表示。

它可以通过采用合适的偏压电路设计、选用稳定性好的元器件、合理布局和散热等方式来提高。

7. 什么是负反馈？有哪些优点？如何设计？负反馈是指将部分输出信号送回放大器输入端，并与输入信号相减的一种反馈方式。

它的优点包括提高放大器的稳定性、降低失真、增加带宽和减小输出阻抗等。

负反馈的设计需要明确设计目标和反馈网络的参数，通过计算和仿真实现。

模拟电子技术教程第3章习题答案(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第3章 习题1. 概念题：（1）在放大电路中，三极管或场效应管起的作用就是 将一种形式的电量转换为另一种形式的电量 。

（2）电源的作用是 为能量转换提供能源 ，如果离开电源，放大器可以工作吗（ 不能 ）（3）单管放大器的讲解从电容耦合形式开始，这是因为 阻容耦合放大器设计和计算相对来说要简单点 ，如果信号和负载直接接入，其 工作点 的计算将要复杂的多。

（4）在共射放大器的发射极串接一个小电阻，还能认为是共射放大器吗（ 能 ）在共集放大器的集电极串接一个小电阻，还能认为是共集放大器吗（ 能 ）（5）在模电中下列一些说法是等同的，（A 、C 、F ）另一些说法也是等同的。

（B 、D 、E ）A. 直流分析B. 交流分析C. 静态分析D. 动态分析E. 小信号分析F. 工作点分析（6）PN 结具有单向导电性，信号电压和电流的方向是随时间变化的，而交流信号却能在放大电路中通过并获得放大，这是因为 放大器输出端获取的交流信号其实就是电流或电压的相对变化量 。

（7） β大的三极管输入阻抗 也大 ，小功率三极管的基本输入阻抗可表示为EQTbb'be I U )1(r r β++≈。

（8）画直流通路比画交流通路复杂吗（不）在画交流通路时直流电压源可认为短路，直流电流源可认为开路，二极管和稳压管只考虑其动态内阻即可。

（9）求输出阻抗时负载R L必须断开，单管放大器输出阻抗最难求的是共集电极放大器，其次是共源放大器。

（10）对晶体管来说，直流电阻指晶体管对所加电源呈现的等效电阻，交流电阻指在一定偏置下晶体管对所通过的信号呈现的等效电阻，对纯电阻元件有这两种电阻之区分吗（无）（11）在共射级放大器或共源放大器中，电阻R C或R D的作用是把电流I C 或I D的变化转换为电压的变化。

A. -1B. -C. -00D. -(B )电路的电压的放大倍数为1、在双端输入、输出的理想差分放大电路中，若两输入电压 卩V , V i2=+500V ，则可知差动放大电路的输入差值电压 V i1 = V i2,则输出电压 V o = V id =，若 V ii =+1500解：0 10001 V 2、改进差动放大电路时： 用电流源电路取代 R e 的目的是 _ 用电流源电路取代 R c 的目的是 — 用共集-共基组合型差动电路的目的是 用复合管或超3管作差动管的目的是 (1) (2) (3) (4) 解：(1) (2) (3) (4)用三极管代替大电阻，三极管相当于一个阻值很大的抑制零漂电阻 采用有源负载可以得到很高的电压放大倍数；有较高差模输入电阻和电压放大倍数，频率响应较好； 降低输入偏置电流提高输入阻抗。
