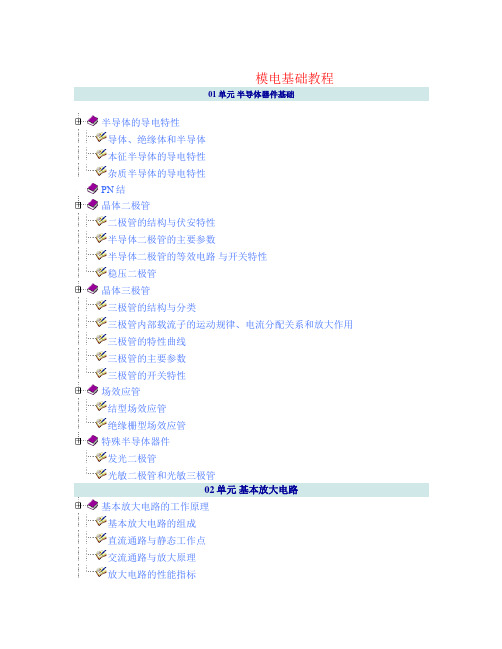

模电基础教程01单元半导体器件基础半导体的导电特性导体、绝缘体和半导体本征半导体的导电特性杂质半导体的导电特性PN结晶体二极管二极管的结构与伏安特性半导体二极管的主要参数半导体二极管的等效电路与开关特性稳压二极管晶体三极管三极管的结构与分类三极管内部载流子的运动规律、电流分配关系和放大作用三极管的特性曲线三极管的主要参数三极管的开关特性场效应管结型场效应管绝缘栅型场效应管特殊半导体器件发光二极管光敏二极管和光敏三极管02单元基本放大电路基本放大电路的工作原理基本放大电路的组成直流通路与静态工作点交流通路与放大原理放大电路的性能指标放大电路的图解分析法放大电路的静态图解分析放大电路的动态图解分析输出电压的最大幅度与非线性失真分析微变等效电路分析法晶体管的h参数晶体管的微变等效电路用微变等效电路法分析放大电路静态工作点的稳定温度变化对静态工作点的影响工作点稳定的电路场效应管放大电路场效应管放大电路的静态分析多级放大电路多级放大电路的级间耦合方式多级放大电路的分析方法放大电路的频率特性单级阻容耦合放大电路的频率特性多级阻容耦合放大电路的频率特性03单元负反馈放大电路反馈的基本概念和分类反馈的基本概念和一般表达式反馈放大电路的类型与判断负反馈放大电路基本类型举例电压串联负反馈放大电路电流并联负反馈放大电路电流串联负反馈放大电路电压并联负反馈放大电路负反馈对放大电路性能的影响降低放大倍数提高放大倍数的稳定性展宽通频带减小非线性失真改变输入电阻和输出电阻负反馈放大电路的分析方法深度负反馈放大电路的近似计算*方框图法分析负反馈放大电路04单元功率放大器功率放大电路的基本知识概述甲类单管功率放大电路互补对称功率放大电路OCL类互补放大电路OTL甲乙类互补对称电路复合互补对称电路变压器耦合推挽功率放大电路05单元直接耦合放大电路概述直接耦合放大电路中的零点漂移基本差动放大电路的分析基本差动放大电路基本差动放大电路抑制零点漂移的原理基本差动放大电路的静态分析基本差动放大电路的动态分析差动放大电路的改进06单元集成运算放大器集成电路基础知识集成电路的特点集成电路恒流源有源负载的基本概念集成运放的典型电路及参数典型集成运放F007电路简介集成运放的主要技术参数集成运放的应用概述运放的基本连接方式集成运放在信号运算方面的应用集成运放在使用中应注意的问题07单元直流电源整流电路半波整流电路全波整流电路桥式整流电路倍压整流电路滤波电路电容滤波电路电感滤波电路复式滤波电路有源滤波电路稳压电路并联型硅稳压管稳压电路串联型稳压电路的稳压原理带有放大环节的串联型稳压电路稳压电源的质量指标提高稳压电源性能的措施08单元正弦波振荡电路自激振荡原理自激振荡的条件自激振荡的建立和振幅的稳定正弦波振荡电路的组成LC正弦波振荡电路变压器反馈式振荡电路三点式LC振荡电路三点式LC振荡电路的构成原则电感三点式振荡电路电容三点式振荡电路克拉泼与席勒振荡电路（改进型电容三点式振荡电路）石英晶体振荡器石英晶体的基本特性和等效电路石英晶振：并联型晶体振荡电路石英晶振：串联型晶体振荡电路RC振荡电路RC相移振荡电路文氏电桥振荡电路09单元调制、解调和变频调制方式调幅调幅原理调幅波的频谱调幅波的功率调幅电路检波小信号平方律检波大信号直线性检波调频调频的特点调频波的表达式调频电路：变容二极管调频电路调频与调幅的比较鉴频对称式比例鉴频电路不对称式比例鉴频电路变频变频原理变频电路10单元无线广播与接受无线电广播与接收无线电波的传播超外差收音机超外差收音机方框图超外差收音机性能指标LC谐振回路LC串联谐振回路LC并联谐振回路输入回路统调中频放大电路自动增益电路整机电路分析半导体导电特性导体、绝缘体和半导体自然界的各种物质就其导电性能来说、可以分为导体、绝缘体和半导体三大类。
模拟电子技术基础模拟电子技术基础（一）一、基础概念1. 电路电路是由电子元器件或者电气元件（例如，电阻、电容、电感等）连接而成，构成的电子装置。
电路分为直流电路和交流电路，其中直流电路的电流一般是恒定不变的，而交流电路的电流则是周期性变化的。
2. 元器件元器件是电路中最基本的构成单元，包括电阻、电容、电感等。
不同的元器件对电路中的电信号具有不同的影响。
例如，电阻会阻碍电流的流动，而电容则会将电信号存储下来，并释放出来。
3. 电压、电流和电阻电压是电路中电子流动的驱动力，也称电势差，通常用符号V表示。
电压越高，电流也相应地越大。
电压的单位是伏特（V）。
电流是电子在电路中流动的数量，通常用符号I表示。
电流的单位是安培（A）。
电阻是电路中阻碍电流流动的因素，通常用符号R表示。
电阻的单位是欧姆（Ω）。
电阻的大小越大，则电流通过电路的速度越慢。
4. 电路图电路图是用符号表示电路中各种元器件的图示。
通过电路图，我们可以识别电路中所使用的元器件，并了解电路中各元器件之间的连接关系。
二、基础元器件1. 电阻电阻是电路中最基本的元器件之一，其作用是阻碍电流的流动。
电阻的物理量是电阻值，通常用符号R表示。
电阻的单位是欧姆（Ω）。
电阻分为固定电阻和变阻器两种。
固定电阻一般以芯片电阻或线圈形式存在，主要是用来控制电路中的电流。
变阻器则被用来调节电路中电阻的大小。
2. 电容电容是能够将电能存储在其中的元器件。
电容器的物理量是电容值，通常用符号C表示。
电容的单位是法拉（F）。
电容一般分为电解电容和固体电容。
电解电容主要应用于大电容电路中，而固体电容一般应用于小电容电路中。
3. 电感电感是在电路中产生磁场并由此引起电动势的元器件。
电感的物理量是电感值，通常用符号L表示。
电感的单位是亨利（H）。
电感一般分为线圈电感和铁芯电感两种。
线圈电感主要应用于高频电路中，而铁芯电感则应用于低频电路中。
三、放大器放大器是一种能够放大电子信号的电路。
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体: 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
*三种模型➢微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模电电子教案康华光第一章：模拟电子技术基础1.1 课程介绍介绍模拟电子技术的基本概念和重要性概述本章内容和学习目标1.2 模拟电子技术的基本概念模拟信号与数字信号的区别模拟电路与数字电路的区别1.3 模拟电子技术的基本元件电阻、电容、电感的作用和特性半导体器件二极管、晶体管的工作原理和应用1.4 模拟电路的基本分析方法电压电流分析法节点分析和支路分析法第二章：放大电路分析2.1 放大电路的基本概念放大电路的作用和分类放大电路的主要参数和性能指标2.2 放大电路的组成和工作原理单级放大电路的组成和分析多级放大电路的组成和分析2.3 放大电路的设计与调整放大电路的设计原则和方法放大电路的调整方法和技巧2.4 放大电路的应用实例音频放大电路的设计和应用模拟信号处理电路的设计和应用第三章：振荡电路分析3.1 振荡电路的基本概念振荡电路的作用和分类振荡电路的主要参数和性能指标3.2 振荡电路的组成和工作原理LC振荡电路的组成和分析RC振荡电路的组成和分析3.3 振荡电路的设计与调整振荡电路的设计原则和方法振荡电路的调整方法和技巧3.4 振荡电路的应用实例信号发生器的原理和应用无线通信电路的振荡器和调制器的设计和应用第四章：滤波电路分析4.1 滤波电路的基本概念滤波电路的作用和分类滤波电路的主要参数和性能指标4.2 滤波电路的组成和工作原理低通滤波电路的组成和分析高通滤波电路的组成和分析4.3 滤波电路的设计与调整滤波电路的设计原则和方法滤波电路的调整方法和技巧4.4 滤波电路的应用实例模拟信号滤波处理电路的设计和应用数字信号滤波处理电路的设计和应用第五章：模拟集成电路分析5.1 模拟集成电路的基本概念模拟集成电路的作用和分类模拟集成电路的主要参数和性能指标5.2 模拟集成电路的组成和工作原理放大集成电路的组成和分析滤波集成电路的组成和分析5.3 模拟集成电路的设计与应用模拟集成电路的设计原则和方法模拟集成电路的应用实例5.4 模拟集成电路的测试与维护模拟集成电路的测试方法和指标模拟集成电路的维护和故障排除第六章：数字电子技术基础6.1 课程介绍介绍数字电子技术的基本概念和重要性概述本章内容和学习目标6.2 数字电子技术的基本概念数字信号与模拟信号的区别数字电路与模拟电路的区别6.3 数字电子技术的基本元件逻辑门电路的作用和特性逻辑函数和逻辑门电路的表示方法6.4 数字电路的基本分析方法逻辑函数的化简方法逻辑电路的分析和设计方法第七章：数字电路设计7.1 数字电路设计的基本概念数字电路设计的作用和分类数字电路设计的主要参数和性能指标7.2 数字电路设计的组成和工作原理组合逻辑电路的设计和分析时序逻辑电路的设计和分析7.3 数字电路设计的工具和技术数字电路设计软件的使用硬件描述语言VHDL和Verilog的使用7.4 数字电路设计的应用实例微处理器的设计和应用数字系统的集成和测试第八章：数字电路仿真8.1 数字电路仿真的基本概念数字电路仿真的作用和分类数字电路仿真的主要参数和性能指标8.2 数字电路仿真的原理和工具数字电路仿真原理和方法数字电路仿真软件的使用8.3 数字电路仿真的过程和技巧数字电路仿真的一般步骤数字电路仿真中常见问题和解决方法8.4 数字电路仿真的应用实例数字系统功能验证和性能分析数字电路故障诊断和维修第九章：数字集成电路9.1 数字集成电路的基本概念数字集成电路的作用和分类数字集成电路的主要参数和性能指标9.2 数字集成电路的组成和工作原理数字集成电路的结构和制造工艺数字集成电路的信号传输和噪声分析9.3 数字集成电路的设计和应用数字集成电路的设计原则和方法数字集成电路的应用实例9.4 数字集成电路的测试和维护数字集成电路的测试方法和指标数字集成电路的维护和故障排除第十章：数字信号处理10.1 数字信号处理的基本概念数字信号处理的作用和分类数字信号处理的主要参数和性能指标10.2 数字信号处理的方法和算法数字滤波器的原理和设计方法快速傅里叶变换（FFT）的应用和算法10.3 数字信号处理的应用实例音频信号处理和噪声消除图像信号处理和图像增强10.4 数字信号处理的工具和软件数字信号处理软件的使用数字信号处理器（DSP）的应用和编程重点和难点解析1. 第一章至第五章的模拟电子技术基础部分，涉及了模拟信号与数字信号的区别、模拟电路与数字电路的区别、基本元件的工作原理和应用等。
