求车床管螺纹尺寸与对应的公称直径的换算

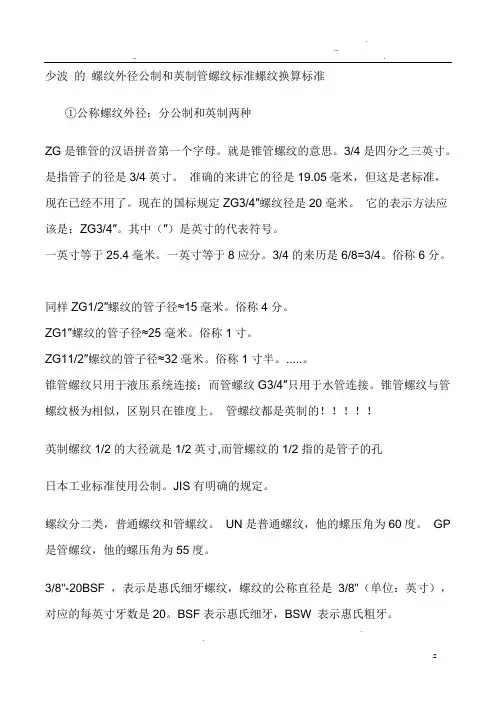

少波的螺纹外径公制和英制管螺纹标准螺纹换算标准①公称螺纹外径：分公制和英制两种ZG是锥管的汉语拼音第一个字母。

就是锥管螺纹的意思。

3/4是四分之三英寸。

是指管子的径是3/4英寸。

准确的来讲它的径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4″螺纹径是20毫米。

它的表示方法应该是：ZG3/4″。

其中（″）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8应分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2″螺纹的管子径≈15毫米。

俗称4分。

ZG1″螺纹的管子径≈25毫米。

俗称1寸。

ZG11/2″螺纹的管子径≈32毫米。

俗称1寸半。

.....。

锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

管螺纹都是英制的！！！！！英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的孔日本工业标准使用公制。

JIS有明确的规定。

螺纹分二类，普通螺纹和管螺纹。

UN是普通螺纹，他的螺压角为60度。

GP 是管螺纹，他的螺压角为55度。

3/8"-20BSF ，表示是惠氏细牙螺纹，螺纹的公称直径是3/8"（单位：英寸），对应的每英寸牙数是20。

BSF表示惠氏细牙，BSW 表示惠氏粗牙。

.螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

求车床管螺纹尺寸与对应的公称直径的换算1分管2分管3分管4分管6分管8分管相对应的尺寸代号是多少？相对应的每英寸牙数是多少牙？相对应的大径与小径是多少？1分管对应的尺寸代号为1/8in（公称尺寸非外径）--每英寸对应的牙数为28--大（外）径尺寸9.728--小（内）径尺寸8.556 2分管---------尺寸代号为1/4in------每英寸对应的牙数为19-----大径尺寸13.157-----小径尺寸11.4453分管---------尺寸代号为3/8------每英寸对应的牙数为19-----大径尺寸16.662-----小径尺寸14.954分管---------尺寸代号为1/2------每英寸对应的牙数为14-----大径尺寸20.955-----小径尺寸18.6315分管--------尺寸代号为5/8------每英寸对应的牙数为14-----大径尺寸22.911-----小径尺寸20.。

5876分管--------尺寸代号为3/4------每英寸对应的牙数为14-----大径尺寸26.441-----小径尺寸24.1177分管--------尺寸代号为7/8------每英寸对应的牙数为14-----大径尺寸30.201-----小径尺寸27.8878分管--------尺寸代号为1in------每英寸对应的牙数为11-----大径尺寸33.249-----小径尺寸30.291以上为以分为单位的非螺纹密封作用的管螺纹相对应的尺寸代号，牙数，大径尺寸和小径尺寸表。

管螺纹分基本牙型和圆锥基本牙型，前者为非螺纹密封作用的管螺纹，后者为密封螺纹的管螺纹。

当然管螺纹又分为内螺纹和外螺纹；左旋螺纹和右旋螺纹。

车工车螺纹时只要用牙规靠一下即知道每英寸是多少牙了，然后在车床上找相应的位置拨动变速杆就可以车英制螺纹了。

干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

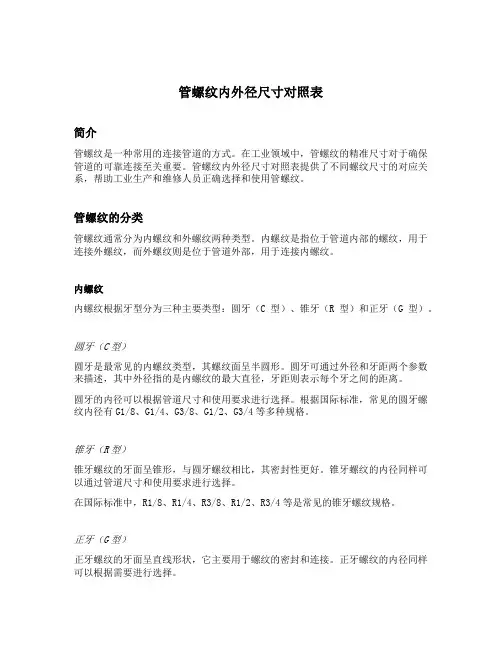

管螺纹内外径尺寸对照表简介管螺纹是一种常用的连接管道的方式。

在工业领域中，管螺纹的精准尺寸对于确保管道的可靠连接至关重要。

管螺纹内外径尺寸对照表提供了不同螺纹尺寸的对应关系，帮助工业生产和维修人员正确选择和使用管螺纹。

管螺纹的分类管螺纹通常分为内螺纹和外螺纹两种类型。

内螺纹是指位于管道内部的螺纹，用于连接外螺纹，而外螺纹则是位于管道外部，用于连接内螺纹。

内螺纹内螺纹根据牙型分为三种主要类型：圆牙（C型）、锥牙（R型）和正牙（G型）。

圆牙（C型）圆牙是最常见的内螺纹类型，其螺纹面呈半圆形。

圆牙可通过外径和牙距两个参数来描述，其中外径指的是内螺纹的最大直径，牙距则表示每个牙之间的距离。

圆牙的内径可以根据管道尺寸和使用要求进行选择。

根据国际标准，常见的圆牙螺纹内径有G1/8、G1/4、G3/8、G1/2、G3/4等多种规格。

锥牙（R型）锥牙螺纹的牙面呈锥形，与圆牙螺纹相比，其密封性更好。

锥牙螺纹的内径同样可以通过管道尺寸和使用要求进行选择。

在国际标准中，R1/8、R1/4、R3/8、R1/2、R3/4等是常见的锥牙螺纹规格。

正牙（G型）正牙螺纹的牙面呈直线形状，它主要用于螺纹的密封和连接。

正牙螺纹的内径同样可以根据需要进行选择。

在国际标准中，G1/8、G1/4、G3/8、G1/2、G3/4等是常见的正牙螺纹规格。

外螺纹外螺纹也根据牙型进行分类，常见的外螺纹类型有平行牙（G型）、柱螺纹（ZG型）和圆锥管螺纹（Rc型）。

平行牙（G型）平行牙是最常见的外螺纹类型，其螺纹面平行于管螺纹轴线。

平行牙的主要优点是拆装方便、不易损坏。

根据国际标准，平行牙的外径可以选择G1/8、G1/4、G3/8、G1/2、G3/4等规格。

柱螺纹（ZG型）柱螺纹是一种较为特殊的外螺纹类型，其牙面呈平行线型。

柱螺纹在连接过程中通常需要配合密封垫圈等辅助密封材料使用。

在国际标准中，柱螺纹的外径规格通常有ZG1/8、ZG1/4、ZG3/8、ZG1/2、ZG3/4等。

管螺纹直径计算公式管螺纹是一种在管道连接中广泛使用的螺纹类型，了解其直径的计算方法对于工程和制造领域的朋友们来说可是相当重要的哟！咱先来说说管螺纹的基本概念。

管螺纹呢，它的主要作用就是确保管道之间能够紧密连接，防止泄漏。

这就要求我们在设计和制造的时候，得把直径算得准准的。

那管螺纹直径到底咋算呢？这得从它的标准规格说起。

常见的管螺纹规格有很多种，比如英制的、美制的。

每种规格都有对应的计算公式和参数。

比如说，对于英制的管螺纹，我们通常用一个简单的公式来计算它的大径（也就是外螺纹的最大直径）。

大径 D = 公称直径 - 0.13752 英寸。

给您举个例子吧，假设咱要计算一个 1/2 英寸公称直径的管螺纹的大径。

先把 1/2 英寸换算成毫米，1 英寸约等于 25.4 毫米，那 1/2 英寸就是 12.7 毫米。

然后用这个值减去 0.13752 英寸换算成的毫米数（约3.49 毫米），就能得到大径大约是 9.2 毫米。

计算小径（也就是内螺纹的最小直径）的方法也类似，不过公式稍有不同。

小径 d = 公称直径 - 1.08253 英寸。

记得有一次，我在工厂里看到师傅们在加工一批管螺纹零件。

他们拿着图纸，嘴里念叨着这些计算公式，手里的工具不停地测量和调整。

我凑过去看，发现他们计算得可认真了。

有个小徒弟算错了一个数据，师傅立刻就指了出来，还耐心地给他重新讲解了一遍计算公式。

那场景，让我深刻体会到了准确计算管螺纹直径的重要性。

要是算错了，这零件可就装不上，那可就麻烦大啦！再来说说美制管螺纹，它的计算方法又有点不一样。

但不管是哪种，咱们都得细心，不能马虎。

总之，管螺纹直径的计算虽然有公式可循，但实际操作中还得考虑到加工误差、材料特性等因素。

只有把这些都考虑周全了，才能保证咱们加工出来的管螺纹零件符合要求，实现可靠的连接。

希望通过我这简单的介绍，能让您对管螺纹直径的计算有个初步的了解。

以后在遇到相关问题的时候，能够准确计算，不再犯愁！。
