悬臂现浇法施工(图解)PPT精选文档

  • 格式：ppt
  • 大小：7.85 MB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

第9讲_悬臂现浇法施工(图解)案例

第9讲_悬臂现浇法施工(图解)案例

墩旁托架 桥墩较矮时开安装墩旁支 架支承在承台上；桥墩较 高则在施工桥墩时安装预 埋件，然后在预埋件上安 装墩旁托架。 墩旁支架
0#段模板安装
0#段砼浇筑
0#段模型直接支承在墩旁支 架或托架上，安装底模板时， 同时安装支座（永久和临时） 及防倾覆锚固装置。 0#段施工须埋设永久预应力 孔道和安装挂篮所需的预应 力钢筋（预留挂篮安装孔洞）
第9讲 悬臂现浇法施工技术
9.1 施工概述 9.2 挂篮的构造及设计 9.3 悬臂施工方法 9.4 工程实例
9.5 工程事故
ห้องสมุดไป่ตู้.1 施工概述
点击播放 悬臂现浇施工动画
内昆铁路花土坡大桥
大连立交桥
• 什么是挂篮？
• 挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固 悬挂在已施工梁段上，在挂篮上可进行下一梁段的模 板、钢筋、预应力管道的安设，混凝土灌注和预应力 张拉，灌浆等作业。完成一个阶段的循环后，挂篮即 可前移并固定，进行下一阶段的悬灌，如此循环直至 悬臂灌注完成。
吊挂纵梁 内模 安装好的内模板
2) 内模安装
精轧螺纹钢吊杆 • 内模也是由钢 模板组拼而成， 通过吊挂纵梁 和精轧螺纹钢 吊挂在挂篮主 桁架上。 • 内模只有侧面 和顶面三面， 没有底面，便 于底板混凝土 浇筑和振捣。
吊挂纵梁 内模 安装好的内模板
3) 顶板钢筋绑扎、预应力管道及预留、预埋件安装
套 筒 及 弹 簧
GYJ挤压机
是制作P型固定端锚具的 专用挤压设备。
共63页 第42页
（4） 合龙段施工 1） 临时约束解除 连续梁合龙前的墩、梁临时固结约束措施解除
① 一般讲，在两侧边跨合龙后， 应立即解除墩梁临时固结措施， 使梁成简支悬臂体系。 ② 也有另一种情况，可以在中跨 合龙后再解除墩梁临时固结措 施。 采取上述哪一种解除方式， 要与设计院沟通后才能确定， 切勿自行确定。

悬臂施工法详解123页(悬臂灌注法 悬臂拼装法)_ppt

悬臂施工法详解123页(悬臂灌注法 悬臂拼装法)_ppt

悬臂施工～预应力束示例
悬臂梁浇筑施工的周期为6～10d。周期 长短依据混凝土的数量和结构的复杂程度 而不同。节段长度一般为2～8m。为了加 快施工进度同时又保证施工质量，在悬浇 施工中应尽量使用早强混凝土。
4、结构体系转换 注意： ★结构由双悬臂状态转换成单悬臂受力状态 时，梁体某些部位的弯矩方向发生转换。 ★梁端临时锚固的放松，应均衡对称进行， 确保逐渐均匀地释放。 ★对转换为超静定结构，需考虑钢束张拉、 支座变形、温度变化等因素引起结构的次内力。 ★结构体系转换中，临时固结解除后，将梁 落于正式支座上，并将按标高调整支座高度。
0号块简易流程图 0号块支架 就地浇筑0号块圬工 安装挂篮 进行梁段悬臂浇筑
挂篮施工
0
0
在墩顶托架上灌注0号梁段
1
1
0
1
在0号块上拼组挂篮，灌注1号梁段
悬臂对称灌注各个梁段
合龙段施工
悬臂法施工步骤
图 2-16
悬 臂 施 工 法 模 板 应 用 之 情 形
A、0＃块浇筑
• 0号段位于桥墩上方，灌注0号段相当于给 挂篮提供一个安装场地。 • 0号段一般需在桥墩两侧设托架或支架现 浇。 • 立0号段底模时，同时安装支座及防倾覆 锚固装置。
挂篮的分类点点按挂篮使按挂篮使用材料分用材料分一次性投资少重量大体积大一次性投资少重量大体积大由型钢特制由型钢特制一次性投资大布置合理一次性投资大布置合理按主承重按主承重结构分结构分钢板梁钢板梁空间小空间小型钢加拉索型钢加拉索重量较轻重量较轻桁架桁架可用通用杆件可用通用杆件按受力原按受力原垂直吊杆垂直吊杆吊杆吊住模板传力到桁架上吊杆吊住模板传力到桁架上斜拉杆斜拉杆混凝土通过底模传离到斜拉带斜拉带固定于主混凝土通过底模传离到斜拉带斜拉带固定于主梁上梁上刚性模板刚性模板模板除了承受混凝土压力外还能在顺桥向承力模板除了承受混凝土压力外还能在顺桥向承力这样可用预应力直接拉住模板这样可用预应力直接拉住模板按抗倾覆按抗倾覆方式分方式分尾部压重尾部压重全锚固式全锚固式尾部锚固在桥面上尾部锚固在桥面上半压半锚固式半压半锚固式滚动式滚动式挂篮由小车牵引沿轨道走行挂篮由小车牵引沿轨道走行滑动式滑动式在滑板上滑行在滑板上滑行a桁式挂篮结构b三角形挂篮结构c挂蓝的两种施工状态桁式挂篮结构简图平行桁架式挂篮平弦无平衡重挂篮请写出桁式挂篮的特点

悬臂现浇法施工(图解)

悬臂现浇法施工(图解)

经济效益分析
降低成本
悬臂现浇法可减少预制构件的使用，降低材料和运输成本。 同时，分段浇筑可提高施工效率，缩短工期，降低人工成 本。
提高质量
通过现场浇筑，可对混凝土质量进行实时监控，提高工程 质量。同时，减少预制构件拼装误差，提高结构整体性。
适应性强
悬臂现浇法适用于各种结构形式和规模，具有较强的适应 性。可根据工程需要进行调整，满足不同施工需求。
控制施工噪音
合理安排施工时间，尽量减少夜间施 工，采用低噪音设备，对高噪音设备 进行隔音处理。
控制施工扬尘
采取洒水、覆盖等措施，控制施工过 程中的扬尘污染。
减少施工废弃物
合理分类、回收和处理施工废弃物， 减少对环境的污染。
保护生态环境
尽量避免在生态环境敏感区域进行施 工，如需施工应采取相应的保护措施， 减少对生态环境的破坏。
混凝土浇筑
利用挂篮作为浇筑平台， 进行混凝土的分层浇筑，
并确保浇筑密实。
混凝土养护
在浇筑完成后，对混凝 土进行养护，确保其强
度和稳定性。
预应力张拉与压浆
预应力钢绞线安装
按照设计要求，将预应力钢绞线安装在指定位置。
预应力张拉
在混凝土达到一定强度后，进行预应力钢绞线的 张拉，确保桥梁结构的稳定性。
压浆封锚
03 施工方法详解
桥墩施工
桥墩基础施工
根据设计图纸，进行桥墩基础的 土方开挖、桩基施工等，确保基
础稳定。
桥墩浇筑
按照设计要求，进行桥墩的混凝 土浇筑，确保混凝土强度和稳定
性。
桥墩模板拆除
在混凝土达到一定强度后，进行 模板拆除，并对桥墩进行养护。
挂篮设计与安装
挂篮设计
根据桥梁跨度、荷载等参数，进行挂 篮的结构设计，确保挂篮的承载能力 和稳定性。

悬臂现浇法施工(图解) ppt课件

悬臂现浇法施工(图解) ppt课件

行详细的结构计算，一般使用结构
计算软件整体建模计算。
ppt课件
7
（1）挂篮结构类型及构造
类型及 构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉
式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。
ppt课件
缺点是挂篮自重 大，工作系数 （挂篮自重/梁 体分段最大重量） 较大，一般在 1.0以上，对梁 体在施工阶段的 荷载承受能力要 求较高；挂篮本 身承受荷载能力 有限，施工节段 不能太重；悬灌 时挠度变形也比 较大，近年已很 少见应用。
10
b
1）挂篮主桁结构类型
（ ） 平 行 无 平 衡 重 挂 篮
自重大，弹性变 跨径100m内的
形大
梁体
主桁长度大，弹 跨径100m内的
性变形大
梁体
主桁加工精度高，可用于跨径
通用性差
200m以上的梁
杆件多，制作安 可用于跨径
装麻烦
200m以上的梁
加工精度高，通 可用于跨径
用性差
200m以上的梁
桁架结构复杂
普遍用于三角 挂篮底篮
自重大，刚度小 很少采用
结构复杂，加工 常用于平行挂
ppt课件
21
9.3 挂篮悬臂施工方法
1 O#段施工 2 挂篮安装 3 悬臂段施工 4 合龙段施工 5 悬臂施工优缺点
ppt课件
22
（1） 0＃块浇筑
• 什么是0#块？0#号块的位置在哪里？
• 0 ＃ 段位于桥墩上方，灌注0 ＃段相当于给挂篮提供一 个安装场地。

悬臂现浇法施工课件

悬臂现浇法施工课件

THANKS
感谢观看
预应力张拉设备及技术
设备选择
根据桥梁的设计要求，选择合适的预应力张拉设备，包括千 斤顶、锚具等。
张拉技术
根据桥梁的设计要求，进行预应力张拉，确保桥梁的受力状 态符合设计要求，提高桥梁的承载能力和稳定性。
04
安全与质量控制
安全措施
制定安全规章制度
制定和执行针对悬臂现浇法施 工的安全规章制度，确保施工
工程实例二：某高速公路施工
总结词
高效率、高质量、高耐久性
详细描述
该高速公路采用了悬臂现浇法进行施工，通过选用高质量的材料和严格控制施工过程，实现了高效率、 高质量和高耐久性的施工效果。同时，通过采用先进的养护技术，保证了高速公路的长期使用性能。
工程实例三：某地铁隧道施工
总结词
复杂环境、高精度、高安全性
悬臂现浇法施工课件
目 录
• 悬臂现浇法概述 • 施工工艺与流程 • 关键技术与设备 • 安全与质量控制 • 工程实例与效果展示
contents
01
悬臂现浇法概述
定义与特点
定义：悬臂现浇法是 一种在桥梁或大型构 筑物建设中常用的施 工方法，它通过在桥 墩两侧设置对称的挂 篮，进行模板安装、 钢筋绑扎、混凝土浇 筑等作业，最终完成 桥跨结构的施工。
拆除侧模
在混凝土表面和侧模之间留有一定的拆模间隙后，拆除侧模。
拆除底模
在混凝土完全硬化后，拆除底模。
03
关键技术与设备
模板设计及加工技术
模板设计
根据桥梁的结构形式和施工方案， 进行模板设计，确保模板的强度、 刚度和稳定性。
模板加工
根据模板设计图纸，进行精细加 工，确保模板的尺寸和精度符合 要求。

[PPT]悬臂浇筑梁施工技术(挂篮 连续梁)_ppt概述

[PPT]悬臂浇筑梁施工技术(挂篮 连续梁)_ppt概述

82
第二章 连续梁悬臂施工
循环施工注意事项 施工挂篮行走时其抗倾覆稳定系数不小于2。 挂篮总重的变化不应超过设计重量的10%。 施工单位应成立专业的线型控制技术小组，确保连续梁的线型符合设计 要求。 悬臂梁段张拉压浆完毕后方可进行挂篮移动。 循环施工浇筑砼前，应对挂篮锚固、水平限位、吊杆和吊带锚固情况进 行检查。 挂篮施工中重点检查部位：①滑道系统检查;②后锚固系统检查；③主桁 节点检查；④吊挂系统检查；⑤模板系统检查；⑥不平衡力矩控制。 铺设无渣轨道时梁体的实测线形与设计线形的偏差，上拱不大于 10毫米， 下拱不大于20毫米。
2
悬浇梁施工技术
基本知识及典型案例 监控量测及跨线施工技术
悬浇梁施工技术
基本知识及典型案例
第一讲 悬臂施工

悬臂施工法也称为分段施工法。悬臂施工法是从桥墩 开始，对称地、不断悬出接长梁体的施工方法。 —— 范立础 《预应力混凝土连续梁桥》


特点是：将梁部结构分为若干阶段，由墩顶向两侧逐 段拼装或灌筑，最后合龙整孔桥跨结构。
平行桁架式挂篮
平弦无平衡重挂篮
四、悬灌挂篮
4.1 挂篮形式
三角形挂篮
较早出现的挂篮，至
今仍然大量使用。
南防铁路茅岭江大桥（斜拉式）
4.1 挂篮形式
弓弦式挂篮
受力经典
市场不佳
钱江二桥(弓弦式）
钱江二桥
四、悬灌挂篮
4.1 挂篮形式
菱形挂篮——经典挂篮形式
470
500
主构架
100
千斤顶 前上横梁
原材三证审核签认
钢筋、钢绞线、波纹管出厂合格证，质量证明书及检测和试验报
告的审核，见证取样送检试验。 碎石，中砂，水泥，外加剂，胶结材料，见证取样。 碗口脚手架，竹胶板和木材，提供的资料进行审核。 千斤顶，油表，配套校正检验，预应力锚具进场时应进行外观检 查，硬度检查，锚固能力试验。

《悬臂法施工》课件


其他大型结构物
除桥梁和道路高架外，悬 臂法施工还可用于大型工 业厂房、仓库等建筑物的 施工。
施工流程简介
安装预制桥段
将预制好的桥段运输到施工现 场，并按照设计要求进行安装 。
张拉预应力筋
在混凝土浇筑完成后，对预应 力筋进行张拉，以增加结构的 承载能力。
预制桥段
在预制场预制出桥段的各个部 分，包括主梁、桥面板、桥墩 等。
模板选择与加工
根据工程特点和设计要求 ，选择合适的模板材料， 并进行加工制作。
模板安装
按照施工顺序，进行模板 的安装，确保其位置准确 、拼接严密，符合设计要 求。
模板拆卸与保养
在混凝土达到规定强度后 ，进行模板的拆卸，并做 好保养工作，以便重复使 用。
混凝土浇筑与养护
混凝土配合比设计与材料选择
01
支撑系统搭建
支撑系统设计
根据工程要求和地质条件，进行 支撑系统的结构设计，确保其稳
定性和安全性。
材料选择与准备
选用合适的材料，如钢材、混凝土 等，并准备好所需的施工设备和工 具。
基础处理与搭建
对施工现场进行基础处理，按照设 计要求进行支撑系统的搭建，确保 其垂直度和水平度符合规范要求。
模板安装与拆卸
06
工程实例与效益分析
工程实例介绍
要点一
悬臂法施工在桥梁建设中的应用
介绍某具体桥梁工程，阐述悬臂法施工在该工程中的实施 过程和关键技术。
要点二
施工难点与解决方案
分析施工过程中遇到的技术难题，并介绍相应的解决措施 和实施效果。
经济效益分析
成本节约
对比传统施工方法和悬臂法施工 在成本方面的差异，分析采用悬 臂法施工带来的成本节约。
安全防护措施

悬臂施工法共25页文档

，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
悬臂施工法
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿

悬臂现浇法施工(图解)PPT精选文档

要时浇注之前可在各悬臂端加与混凝土重量相等的配重 ，加、卸载均应对称梁轴线进行。 • 混凝土达到设计要求的强度后，先部分张拉预应力钢索 ，然后解除劲性骨架，最后按设计要求张拉全桥剩余预 应力束，当利用永久束时，只需按设计顺序将其补拉至 设计张拉力即可。 • 临时束的张拉力一般宜在0.45～0.5Rjy（根据设计要求 ），以防在合龙过程中预应力束过载报废而需要重新更 换新束。
结构简单
全桁架
刚度大，自重最轻
缺点
适用范围
自重大，弹性变 跨径100m内
形大
的梁体
主桁长度大，弹 跨径100m内
性变形大
的梁体
主通桁用加性工差精度高，可2梁0用0m于以跨上径的
杆件多，制作安 装麻烦
可用于跨径 200m以上的 梁
加工精度高，通 用性差
可用于跨径 200m以上的 梁
桁架结构复杂
普遍用于三角 挂篮底篮
7
（1）挂篮结构类型及构造
类型及 构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉
式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。
组成
承重梁、悬吊模板 、锚固装 置 、走行系统 、工作平台。
• 混凝土浇筑时纵向应从0#段向跨中对称浇筑；横向应由两侧 向中间对称浇筑，确保混凝土浇筑振捣密实。
• 浇筑完成后对砼进行覆盖保湿养护。
38
5) 0#、1#段预应力安装、张拉及压浆
纵向预应力张拉
竖向预应力张拉
• 砼达到设计要求时安装预应力钢绞线后进行张拉，悬臂施工 一般包括纵向、横向及竖向三向预应力，而纵向、横向一般 采用钢绞线，竖向一般采用预应力粗钢筋（精轧螺纹钢筋）。

悬臂施工法ppt课件

悬臂施工法
.
主要内容
➢ 悬臂施工法的概念、特点和分类 ➢ 悬臂拼装法工艺 ➢ 悬臂浇筑法工艺 ➢ 悬臂施工法在拱桥、斜拉桥中的应用
.
悬臂施工法的概念、特点和分类
（一）概念
从墩顶开始施工、以桥墩为中心向两岸对称的、逐段悬臂接长的施 工方法。起源于1948年法国工程师弗莱西奈修建Luzancy桥。
这是一种大跨度桥建造中应用最广的方法。1952年以来，≥100m的 大跨度桥梁中，80%左右用该方法建造。
应力，避免出现裂纹； 采用临时锁定（或顶推）技术：以固结结构、待张拉部分预应力后解除
锁定； 平衡浇筑：采用压重和分级卸载技术，保持平衡浇筑。
.
.
悬臂浇筑法
（五）注意事项
2. 合拢段的施工 （3）多跨连续梁合拢顺序
如钱江二桥，18孔一联（45+65+14*80+65+45）m＝ 1340m，涉及到18次合拢。
具体合拢顺序由计算和设计确定，考虑的因素是受力合理、 方便施工，并和施工预拱度有关。
施工单位不能随意变更合拢顺序。
.
悬臂浇筑法
（五）注意事项
3. 施工控制
HLHSH Yg
一般由业主委派第三方进行控制。
（1）线形控制
1）前期结构分析结算：正装算法、倒拆算法、无应力状态法（悬索 桥、大跨度拱桥），主要确定预拱度，即立模标高。
误差分析 修改设计参数
结构计算
. 施工控制流程
挂篮定位误差 浇筑混凝土误差 永存预应力误差 弹性模量误差 温度影响 徐变影响 计算图式误差
.
. 短线法六点坐标
固定模架
待浇梁段 2号梁段
匹配梁段 1号梁段
. 短线法施工
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

大型钢结构简单，加工安装方便，但自重大、刚度较小，因 此施工过程中变形较大。
17
c
2）挂篮底篮（吊篮）结构类型
（ ） 全 桁 架 底 篮
全桁架底篮
底篮纵横梁 均采用桁架 结构，结构 自重轻、刚 度大，施工 过程变形小； 但桁架结构 复杂，加工 精度要求高， 因此增加了 加工和拼装 难度。
18
3）挂篮及底篮（吊篮）结构类型对比
缺点是挂篮自重 大，工作系数 （挂篮自重/梁 体分段最大重量） 较大，一般在 1.0以上，对梁 体在施工阶段的 荷载承受能力要 求较高；挂篮本 身承受荷载能力 有限，施工节段 不能太重；悬灌 时挠度变形也比 较大，近年已很 少见应用。
10
b
1）挂篮主桁结构类型
（ ） 平 行 无 平 衡 重 挂 篮
安装时还可在结构内部预施应
力以消除非弹性变形，故也可
取消平衡重，所以一般重量较
轻。
缺点是杆件数量多、制作安装
都较麻烦，且易丢失。
14
e
1）挂篮主桁结构类型
（ ） 菱 形 挂 篮
菱形挂篮自重轻，结构简单、受力 明确，加工、运输、拼装、移动和 拆除省力，节约资金；所有吊点均 在梁面以上，因此施工操作空间大。 主桁加工精度要求高，挂篮根据本 工程特点计算设计，各构件需要使 用型钢专门加工，通用性差。
项目
优点
平行桁架式 平行无配重式
结构简单，一次性 投入少，施工方便 结构简单，一次性 投入少，施工方便
三角桁架 主 桁
弓弦式桁架
受力明确，结构轻 巧，施工方便 受力合理，可消除 非天性变形
菱形挂篮
自重轻，加工、安 装、施工方便，刚 度大变形小，操作 空间大
桁架与H型钢结合 刚度大、自重轻
底 篮
大型钢
8
1）挂篮主桁结构类型
（a）平行桁架式挂篮 平行桁架式挂篮的尾部一般设有一平衡重（可用混凝土块制 作），其作用是防止挂篮在行走时因前重后轻，失稳导致倾 覆。
9
a
1）挂篮主桁结构类型
（
） 平 行 桁 架 式 挂 篮
平行桁架式挂篮的优点是结构简单， 可以充分利用常备式万能杆件、军用 梁或贝雷梁制作挂篮的受力主桁架， 可减少一次性投入。
7
（1）挂篮结构类型及构造
类型及 构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉
式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。
组成
承重梁、悬吊模板 、锚固装 置 、走行系统 、工作平台。
12
1）挂篮主桁结构类型
c
（
）
三
角
桁
三角桁架挂篮优点是：
架 篮
结构轻巧简单、受力 明确、安装方便。
缺点是：主桁加工精
度要求高，挂篮根据
本工程特点计算设计，
各构件需要使用型钢
专门加工，通用性差1。3
1）挂篮主桁结构类型
（
d
）
弓
弦
式
挂
篮
弓弦式挂篮由平行桁架式挂篮
演变而来，除具有桁高随弯矩
大小变化、受力合理的特点外，
平行无平衡重挂篮取消了配重，因此减小了结构自重，由前吊 挂系统和后锚固系统组成。
11
b
1）挂篮主桁结构类型
（ ） 平 行 无 平 衡 重 挂 篮
平行无平衡重挂篮优点是：桁架材料均采用工地常备杆 件（贝雷梁、军用梁等），设备利用率高，节约成本， 提高经济效益；结构刚度大，移动灵活，抗风能力强， 特别是侧向抗风能力强，结构简便，受力明确。 缺点是：主桁结构长，自重大，施工节段不能太长。
15
a
H
2）挂篮底篮（吊篮）结构类型
（
桁架自重轻，
） 桁 架
承载能力大， 因此将吊挂
与
横梁设计为
桁架，在桁
型 钢 组
架上再设置 H型钢纵梁，
合
用于传递模
H型钢纵梁
板及砼施工 桁架吊挂横梁 荷载。特点
是刚度大、
自重轻，但
桁架结构复
杂。
16
2）挂篮底篮（吊篮）结构类型
大型钢底篮 （b）、大型钢底篮
大型钢底篮
24
墩旁支架
墩旁托架
桥墩较矮时开安装墩旁支 架支承在承台上；桥墩较 高则在施工桥墩时安装预 埋件，然后在预埋件上安 装墩旁托架。

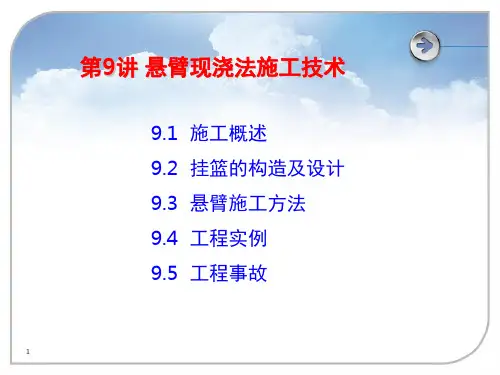

第9讲 悬臂现浇法施工技术
9.1 施工概述 9.2 挂篮的构造及设计 9.3 悬臂施工方法 9.4 工程实例 9.5 工程事故
1
9.1 施工概述
点击播放 悬臂现浇施工动画
2
内昆铁路花土坡大桥
3
大连立交桥
4
• 什么是挂篮？
• 挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固 悬挂在已施工梁段上，在挂篮上可进行下一梁段的模 板、钢筋、预应力管道的安设，混凝土灌注和预应力 张拉，灌浆等作业。完成一个阶段的循环后，挂篮即 可前移并固定，进行下一阶段的悬灌，如此循环直至 悬臂灌注完成。
自重大，刚度小 很少采用
结构复杂，加工 常用于平行挂19
安装麻烦
篮底篮
(2) 挂篮设计
原则: 外形简单、受力明确、重量轻、变形小、稳 定性好、装拆方便、移动灵活。
两 种 状 态
20
(2) 挂篮设计计算
MIDAS菱形挂篮模型
一般采用结构设 计软件 （MIDAS或桥 梁博士等）进行 整体建模计算， 一般需验算其强 度、刚度、稳定 性、抗倾覆能力 等。
21
9.3 挂篮悬臂施工方法
1 O#段施工 2 挂篮安装 3 悬臂段施工 4 合龙段施工 5 悬臂施工优缺点
22
（1） 0＃块浇筑
• 什么是0#块？0#号块的位置在哪里？
• 0 ＃ 段位于桥墩上方，灌注0 ＃段相当于给挂篮提供一 个安装场地。
23
（1） 0＃块施工
• 0 ＃段一般需在桥墩两侧设托架或支架现浇。 • 立0 ＃段底模时，同时安装支座及防倾覆锚固装置。
结构简单
全桁架
刚度大，自重最轻
缺点
适用范围
自重大，弹性变 跨径100m内
形大
的梁体
主桁长度大，弹 跨径100m内
性变形大
的梁体
主通桁用加性工差精度高，可2梁0用0m于以跨上径的
杆件多，制作安 装麻烦
可用于跨径 200m以上的 梁
加工精度高，通 用性差
可用于跨径 200m以上的 梁
桁架结构复杂
普遍用于三角 挂篮底篮
5
• 悬臂浇筑的施工顺序？ • 用挂篮悬臂施工的主要工作内容包括：在墩顶
浇筑起步梁段(0#块);在起步梁段上拼装悬灌挂 篮并依次分段悬浇梁段；边跨及中跨合龙。
6
9.2 挂篮的构造及设计
挂篮是一套受力复杂的结构体系， 从挂篮安装、预压、混凝土浇筑到 前移挂篮，过程复杂，要经过多次 体系转换，因此要对各工况进行详 细的结构计算，一般使用结构计算 软件整体建模计算。
