连续刚构桥挂篮悬浇施工技术管理[详细]

挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。

所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。

它不需要架设支架和不使用大型吊机。

挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。

完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。

三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。

平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。

用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。

⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。

⑥模板系统：由内模、侧模、底模组成。

二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。

桥梁施工中的挂篮悬浇施工技术悬浇施工是在桥梁施工中常见的一种施工工艺，它可以有效地提高工程进度、降低成本、保证工程质量。

悬浇施工中的挂篮是一种常用的施工设备，它可以在桥梁施工中起到非常重要的作用。

本文将着重介绍桥梁施工中挂篮悬浇施工技术的相关内容，包括施工原理、施工工艺、安全措施等方面。

一、悬浇施工的原理挂篮悬浇施工是指在桥梁悬索施工中，使用挂篮进行悬挂浇筑混凝土的工艺。

悬浇施工的原理是在桥梁悬索上悬挂篮装置，通过钢丝绳将挂篮拉升至浇筑位置，并进行混凝土的浇筑。

挂篮悬浇施工中，挂篮是一个重要的设备，它负责悬挂、拉升和浇筑作业。

二、挂篮悬浇施工的流程1. 施工前的准备工作在进行挂篮悬浇施工时，首先要进行施工前的准备工作。

包括确定施工方案、准备相关材料和设备、进行现场调查和勘测等工作。

在准备工作中，要特别注意安全问题，保证施工过程中的安全。

2. 挂篮的安装和调试挂篮的安装和调试是悬浇施工中的重要环节。

安装和调试要求严格，必须经过专业人员的指导和检验，确保安全可靠。

3. 浇筑混凝土当挂篮安装调试完成后，就可以进行混凝土的浇筑作业。

在浇筑过程中，要根据实际情况控制混凝土的质量和浇筑速度，确保浇筑的质量。

4. 挂篮的拆卸在混凝土浇筑完成后，就需要拆卸挂篮设备。

拆卸工作也是悬浇施工中的重要环节，必须按照规定的程序进行操作，确保安全。

挂篮悬浇施工中安全问题是非常重要的，必须严格按照相关规定和标准操作，保证施工过程中的安全。

在挂篮悬浇施工中，应该做好以下安全措施：1. 挂篮设备的安全检查在进行挂篮悬浇施工之前，必须对挂篮设备进行全面的安全检查。

包括吊钩、钢丝绳、混凝土浇筑设备等，确保设备的安全可靠。

2. 施工人员的安全防护挂篮悬浇施工中，施工人员要做好安全防护措施。

包括佩戴安全帽、安全绳、防护眼镜等，确保自身安全。

3. 现场的安全控制在施工现场，要做好安全控制工作。

包括设置安全警示标志、限制施工区域、确保施工现场的秩序等，保证施工过程中的安全。

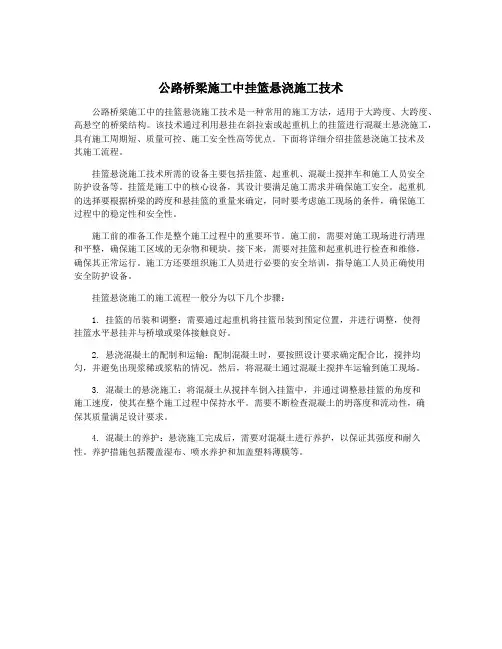

公路桥梁施工中挂篮悬浇施工技术公路桥梁施工中的挂篮悬浇施工技术是一种常用的施工方法，适用于大跨度、大跨度、高悬空的桥梁结构。

该技术通过利用悬挂在斜拉索或起重机上的挂篮进行混凝土悬浇施工，具有施工周期短、质量可控、施工安全性高等优点。

下面将详细介绍挂篮悬浇施工技术及其施工流程。

挂篮悬浇施工技术所需的设备主要包括挂篮、起重机、混凝土搅拌车和施工人员安全防护设备等。

挂篮是施工中的核心设备，其设计要满足施工需求并确保施工安全。

起重机的选择要根据桥梁的跨度和悬挂篮的重量来确定，同时要考虑施工现场的条件，确保施工过程中的稳定性和安全性。

施工前的准备工作是整个施工过程中的重要环节。

施工前，需要对施工现场进行清理和平整，确保施工区域的无杂物和硬块。

接下来，需要对挂篮和起重机进行检查和维修，确保其正常运行。

施工方还要组织施工人员进行必要的安全培训，指导施工人员正确使用安全防护设备。

挂篮悬浇施工的施工流程一般分为以下几个步骤：1. 挂篮的吊装和调整：需要通过起重机将挂篮吊装到预定位置，并进行调整，使得挂篮水平悬挂并与桥墩或梁体接触良好。

2. 悬浇混凝土的配制和运输：配制混凝土时，要按照设计要求确定配合比，搅拌均匀，并避免出现浆稀或浆粘的情况。

然后，将混凝土通过混凝土搅拌车运输到施工现场。

3. 混凝土的悬浇施工：将混凝土从搅拌车倒入挂篮中，并通过调整悬挂篮的角度和施工速度，使其在整个施工过程中保持水平。

需要不断检查混凝土的坍落度和流动性，确保其质量满足设计要求。

4. 混凝土的养护：悬浇施工完成后，需要对混凝土进行养护，以保证其强度和耐久性。

养护措施包括覆盖湿布、喷水养护和加盖塑料薄膜等。

桥梁施工中的挂篮悬浇施工技术桥梁是连接两个地方的重要交通工程，而桥梁的施工则是一项复杂而又重要的工程。

在桥梁施工中，挂篮悬浇施工技术是一种常用的施工方法，它可以提高施工效率，减少安全隐患，保障施工质量。

本文将介绍挂篮悬浇施工技术的原理、特点以及在桥梁施工中的应用。

一、挂篮悬浇施工技术原理挂篮悬浇施工技术是指利用悬挂在桥梁上方的挂篮进行混凝土悬浇施工的一种方法。

其原理是将混凝土搅拌好后，通过输送管道将混凝土输送到桥梁上方的挂篮中，然后通过控制挂篮的升降，使混凝土均匀地注入到桥梁的模板中，最终形成桥梁的结构。

挂篮悬浇施工技术利用了混凝土的流变性和受力性能，通过合理的输送和卸料装置、良好的施工工序设计，使混凝土能够在空中均匀地注入到桥梁模板中，保证了桥梁结构的整体性和强度。

1. 提高施工效率：挂篮悬浇施工技术可以减少人工施工，采用机械化的操作方式，大大提高了施工效率。

挂篮悬浇施工还能够减少模板的使用，减少了施工周期。

2. 减少安全隐患：传统的施工方式需要工人爬上模板进行混凝土浇筑，存在很大的安全隐患。

而挂篮悬浇施工技术可以避免这一问题，有效保障了施工人员的安全。

3. 确保施工质量：挂篮悬浇施工技术可以保证混凝土的均匀性和密实性，避免了因为操作不当或外界环境影响导致的混凝土质量问题，从而保证了施工质量。

4. 适用范围广：挂篮悬浇施工技术适用于各种桥梁结构形式，包括桥墩、桥面板、桥梁墩台等多种结构类型。

5. 环保节能：挂篮悬浇施工技术减少了传统施工方式中的人力资源消耗，减少了作业噪音和二氧化碳排放，符合现代绿色施工理念。

1. 桥梁混凝土浇筑：在桥梁的基础、墩台、桥墩等部位需要进行混凝土浇筑时，可以采用挂篮悬浇施工技术。

通过控制挂篮的位置和高度，实现混凝土的均匀注入，保证了结构的整体性和强度。

2. 预应力构件浇筑：桥梁中常常使用预应力构件，挂篮悬浇施工技术可以保证预应力构件内混凝土的均匀性和密实性，保证了构件的预应力效果。

挂篮悬浇工程施工方案一、施工前的准备工作1、制定施工计划：在进行挂篮悬浇工程之前，必须制定详细的施工计划，其中包括吊篮的悬挂位置、吊篮的数量和布置方式、作业人员的分工及安全措施等内容。

2、材料准备：根据施工计划，需要提前准备好悬挂吊篮、混凝土、脱模剂、钢筋、木模板等施工材料。

3、安全措施：在施工前，必须对施工现场进行全面的安全检查，确保设备良好、操作规范并制定相应的安全措施。

二、悬挂吊篮的安装和调试1、吊篮的悬挂位置：吊篮的悬挂位置需根据具体的混凝土浇筑位置进行确定，有必要与工地设计人员进行充分的沟通和协商，确保吊篮的悬挂位置符合设计要求。

2、吊篮的数量和布置方式：根据施工计划，确定吊篮的数量和布置方式，同时要充分考虑混凝土的浇筑高度和工程进度等因素。

3、安全检查和调试：在悬挂吊篮之前，需要对吊篮进行全面的检查，确保吊篮的安全性，同时需要对吊篮进行调试，检查吊篮的升降、悬挂和稳定性等功能是否正常。

三、混凝土浇筑1、混凝土的搅拌和运输：在悬挂吊篮准备就绪之后，需要对混凝土进行搅拌和运输，确保混凝土的质量和浇筑的连续性。

2、脱模剂的处理：在进行混凝土浇筑之前，需要对模板进行处理，喷涂脱模剂以确保浇筑后的混凝土易于拆模。

3、浇筑作业：在进行混凝土浇筑时，需要根据设计要求及施工计划，控制浇筑速度、厚度和质量，确保浇筑的一致性和均匀性。

4、后续处理：在混凝土浇筑完成后，需要及时进行后续处理，如养护、拆模和系统检查等工作。

四、安全措施1、设备安全：在悬挂吊篮进行工作时，必须做好设备的安全保护工作，确保吊篮的稳定性和安全性。

2、作业人员安全：需要对作业人员进行培训，确保其具备必要的技能和安全意识，加强对作业人员的安全管理和监督。

3、防范措施：在进行挂篮悬浇工程时，需要加强对风、雨等自然灾害的预防，并采取有效的安全措施。

4、应急预案：在悬挂吊篮进行工作时，必须制定详细的应急预案，确保在突发情况下能够及时处理和应对。

桥梁施工中的挂篮悬浇施工技术桥梁施工是重大工程建设中的重要环节，而挂篮悬浇施工技术是桥梁施工中的一种常见技术。

在桥梁施工中，挂篮悬浇施工技术能够有效地提高施工效率、保证工程质量，并且可以减少对周围环境的影响。

本文将对挂篮悬浇施工技术进行详细的介绍，包括其原理、施工步骤、施工工艺、安全措施等内容，希望能为相关从业人员提供一些帮助。

一、挂篮悬浇施工技术的原理挂篮悬浇施工技术是指在桥梁施工过程中，利用挂篮等设备将混凝土悬挂在桥梁梁、板、墩和台阶等构件的模板上，进行浇筑和养护的施工方法。

挂篮悬浇施工技术的原理主要包括以下几个方面：1. 悬浇施工提高了施工效率。

传统的桥梁施工方式往往需要搭设脚手架、架子等支撑设备，而挂篮悬浇施工技术可以利用立柱上的挂篮设备进行施工，无需搭设支撑设备，因此施工效率大大提高。

2. 悬浇施工保证了工程质量。

采用挂篮悬浇施工技术可以实现整体连续浇筑，避免了传统分段施工时可能出现的接缝等质量问题，提高了工程整体的质量。

3. 悬浇施工减少了对周围环境的影响。

传统的桥梁施工方式会对周围环境产生一定的影响，而挂篮悬浇施工技术可以实现快速、高效、清洁的施工，减少了对周围环境的影响。

挂篮悬浇施工技术的施工步骤主要包括以下几个方面：1. 架设挂篮：首先需要对施工现场进行勘察和测量，确定挂篮的架设位置和高度，然后进行挂篮的架设工作，确保挂篮的稳固和安全。

2. 混凝土配制：根据桥梁梁、板、墩和台阶等构件的具体尺寸和要求，配制出符合要求的混凝土，并且确保混凝土的浇筑质量。

3. 浇筑混凝土：将配制好的混凝土运至挂篮上，然后通过挂篮设备将混凝土悬挂在桥梁构件模板上，进行连续浇筑和养护。

4. 混凝土养护：在混凝土浇筑完成后，需要对浇筑的混凝土进行养护，以确保混凝土的强度和稳定性。

5. 拆除挂篮：在混凝土养护完成后，需要拆除挂篮等设备，并对施工现场进行清理，为下一步施工做好准备。

4. 安全措施：在进行挂篮悬浇施工时，需要严格遵守相关的安全规定，确保施工人员和设备的安全，减少事故的发生。

挂篮悬浇施工工法概述挂篮悬浇施工工法是在高层建筑或者桥梁等工程中常见的施工方式之一。

它利用吊篮悬挂在施工现场上方，通过吊篮进行物料输送和施工操作，从而提高施工效率和工作安全。

本文将详细介绍挂篮悬浇施工工法的特点、应用范围以及工程管理等方面内容。

1. 特点挂篮悬浇施工工法具有以下几个显著的特点：1.1 提高施工效率挂篮悬浇施工工法采用机械化操作，可以实现物料的快速输送和施工作业的高效进行，从而大幅提高施工效率。

相比传统的人工施工方式，挂篮悬浇施工工法能够节约施工时间，缩短施工周期。

1.2 增强工作安全通过挂篮悬挂在施工现场上方，工人可以在相对稳定的工作环境中进行施工作业，减少了高空作业的危险性。

而且在施工过程中，挂篮可以提供稳定的工作平台，确保了工人的安全。

1.3 适应复杂施工环境挂篮悬挂在施工现场上方，可以根据工程需要进行上下调整，适应不同高度、不同形状的建筑物或桥梁结构。

这种灵活性使得挂篮悬挂施工工法能够应对各种复杂的施工环境。

2. 应用范围挂篮悬浇施工工法广泛应用于高层建筑和桥梁等工程中。

具体应用范围包括但不限于以下几个方面：2.1 高层建筑在高层建筑的施工中，挂篮悬浇施工工法可以实现高处施工作业，提高工作效率和工作安全。

尤其是在建筑物外墙的施工中，挂篮能够提供稳定的工作平台，保证施工质量和进度。

2.2 桥梁桥梁的施工往往需要大跨度、高度较高的工程操作。

挂篮悬浇施工工法可以方便地进行钢筋的绑扎、混凝土的浇筑等作业，保证了桥梁结构的安全和稳定。

2.3 其他工程挂篮悬挂施工工法还可以应用于其他需要高空施工的工程，如烟囱、大型罐体等。

通过使用挂篮，工人可以在相对稳定的工作平台上进行施工作业，确保作业效率和工作安全。

3. 工程管理在挂篮悬浇施工工法中，工程管理起着重要的作用。

以下是几个关键的工程管理要点：3.1 安全管理施工现场安全是挂篮悬浇施工工法的首要任务。

工程管理人员需要制定详细的安全操作规程，并对工人进行培训和安全意识教育，确保施工过程中不发生意外事故。

桥梁施工中的挂篮悬浇施工技术挂篮悬浇施工技术是桥梁施工中常用的一种施工方法，它主要是利用挂篮和悬浇设备进行施工。

挂篮悬浇施工技术具有施工速度快、质量可控、安全可靠等优点，在桥梁施工中得到了广泛应用。

挂篮悬浇施工技术是一种利用挂篮进行混凝土悬浇的施工方法。

挂篮一般由起重机吊装到施工现场，然后将挂篮进行悬挂，用于运输混凝土和进行悬浇施工。

挂篮悬浇施工技术主要包括以下几个环节：1、混凝土浇筑：在挂篮悬浇施工过程中，首先需要进行混凝土的浇筑。

混凝土可以通过提升机或者输送带运送到挂篮内部，并通过悬挂在起重机上的挂篮进行运输。

2、悬浇施工：混凝土运输到挂篮内部后，可以通过挂篮的倾倒机构将混凝土导入到施工位置。

在导入混凝土的过程中，可以通过调整挂篮的角度和高度来控制混凝土流动的速度和方向，从而实现混凝土的悬浇施工。

3、挂篮的移动：在悬浇施工过程中，挂篮需要进行移动，以便完成整个桥梁的施工。

挂篮的移动可以通过起重机进行操作，也可以通过挂篮自身的驱动装置进行推进。

1、施工速度快：挂篮悬浇施工技术采用了悬浇方式进行桥梁施工，相比传统的模板施工方法，可以大大提高施工速度。

挂篮可以进行连续浇筑，不需要拆除和移动模板，从而节省了施工时间。

3、安全可靠：挂篮悬浇施工技术在施工过程中可以通过挂篮自身的驱动装置进行移动，避免了施工人员在高空施工时多次爬升和下降的风险，提高了施工的安全性。

挂篮上装有护栏和安全网，保护施工人员的安全。

挂篮悬浇施工技术在桥梁施工中得到了广泛应用。

具体应用场景包括：2、斜交桥的施工：挂篮悬浇施工技术适用于斜交桥的施工。

斜交桥的施工需要进行倾斜的混凝土浇筑，传统的模板施工方法不易实现，而挂篮悬浇施工技术可以通过调整挂篮的角度和高度来实现倾斜的混凝土浇筑。

在挂篮悬浇施工过程中，需要注意以下几个问题：1、挂篮的选择：挂篮的选择应根据具体施工情况进行合理选择，包括桥梁的跨度、形状和高度等因素。

挂篮的尺寸和载荷能力应满足施工需求，并符合相关标准要求。

连续梁挂篮悬浇全防护体系施工工法
连续梁挂篮悬浇全防护体系施工工法主要分为以下几个步骤：
1. 挂篮安装：在连续梁的两侧设置足够数量的挂篮，并通过钢丝绳或链条等方式牢固固定。

挂篮应具备足够的承重能力和稳定性。

在挂篮底部设置防护网，避免物体掉落。

2. 搭建防护棚架：在连续梁上方搭建一定高度的防护棚架，用于遮挡和防护施工现场。

防护棚架一般采用脚手架或钢架结构，具备稳定性和承重能力，并设置出入口。

3. 安装安全网：在挂篮和连续梁之间设置安全网，用于防止物体掉落。

安全网应撑起，覆盖整个施工区域，确保安全防护的完整性。

4. 设置排水措施：根据施工现场的情况，设置排水设施，确保施工区域内的雨水能够及时排除，避免积水导致施工安全隐患。

5. 进行悬浇施工：在施工前对挂篮和防护体系进行检查，确保稳定性和安全性。

在施工过程中，需要采取安全措施，如戴好安全帽、安全带等，严禁从挂篮上抛掷物品，确保施工现场的安全。

6. 施工完成后的拆除：在悬浇施工完成后，对挂篮和防护体系进行拆除，确保施工现场的整洁和安全。

以上就是连续梁挂篮悬浇全防护体系施工工法的基本步骤，通过这种施工工法可以提高施工的安全性和效率。

浅谈连续刚构桥挂篮悬浇施工管理摘要：本文以贵州省荔榕高速公路项目都柳江大桥主桥为依托，通过对都柳江连续刚构桥施工管理的探讨，总结高速公路连续刚构桥挂篮悬浇施工管理。

关键词：连续刚构；挂篮悬浇；施工；管理1、工程概况都柳江大桥主桥上部构造为（81.8+150+81.8）m三跨预应力混凝土连续刚构箱梁，主桥左右幅分离布置，间距50cm。

箱梁0号梁段长13m（包括墩两侧各外伸1m），每个悬浇“T”纵向对称划分为17个节段，梁段数及梁段长从根部至跨中分别为6×3.5m、6×4.0m、5×4.5m，方量48.91m3～79.17m3，节段悬浇总长67.5m，悬浇节段最大控制重量205.84t。

边、中跨合拢段长均为2m，边跨现浇段长5.64m，墩身外悬挑3m。

箱梁混凝土强度等级为C50，全桥箱梁混凝土总方量10597.18m3。

主梁单幅桥采用单箱单室直腹板断面，顶面设2%横坡，箱底横向水平。

箱梁顶板横向宽12m，箱底宽6.5m，翼缘悬臂长2.75m。

箱梁根部梁高9.2m，跨中、现浇段及合拢段梁高3.4m，其间梁底下缘曲线按1.8次方抛物线变化。

箱梁截面顶板横向跨中厚度0号梁段为50cm，1号～合拢段为30cm，现浇段由30cm直线渐变为100cm，梁端支承段为100cm。

箱梁底板厚度0号梁段墩身范围为120cm，中跨合拢段为32cm，边跨合拢段由32cm渐变为47.2cm，根部至合拢段底板厚度按1.8次方抛物线由100cm渐变至32cm，梁端支承段为70cm，现浇段由47.2cm直线渐变为70cm。

箱梁腹板厚度墩身范围内的0号梁段为90cm，1号梁段由80cm渐变为70cm，2号～6号梁段为70cm，7号梁段由70cm渐变为60cm，8号～13号梁段为60cm，14号梁段由60cm渐变为50cm，15号～合拢段为50cm，现浇段由50cm渐变至120cm，渐变均按直线变化。

主桥上部构造按全预应力混凝土设计，采用三向预应力，即纵、横向及部分竖向预应力，竖向预应力在箱梁高度大于6.5m时采用钢绞线，小于6.5m时采用JL32精轧螺纹钢筋。

连续刚构桥挂篮悬臂浇筑施工要点监测控制发布时间：2021-06-08T16:03:43.473Z 来源：《基层建设》2021年第5期作者：闫贝贝[导读] 摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

中交二公局第二工程有限公司陕西西安 710119摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

刚构桥挂篮施工过程存在自身的缺点与不足，成桥线性、标高控制、安全质量问题更会直接影响生命财产安全，还会造成严重的经济损失。

本文以贵阳至黄平高速公路项目石头寨特大桥施工为例，阐述刚构桥挂篮悬臂浇筑施工过程要点的监测控制，更好的保证了挂篮施工过程的成桥线性、标高控制及安全质量，完成了全桥的成功合拢。

关键词：刚构桥；挂篮施工；监控要点1.工程概况贵阳至黄平高速公路石头寨特大桥起点桩号为K38+930.00，终点桩号为K40+070.00，桥梁全长为1149m。

主桥分为1#、2#刚构桥，上部均采用（65+120+65）m预应力混凝土连续刚构，主桥下部结构采用双肢薄壁空心墩。

主桥结构形式为主跨120m变截面预应力混凝土连续刚构，边中跨比0.542，根部梁高7.5m，跨中及端部梁高3m，箱梁高度按1.8次抛物线变化。

横断面为单箱单室直腹板箱梁，箱梁顶板宽度为16.5m，底板宽度为8.0m，翼缘悬臂长度4.25m。

箱梁顶板设单向横坡，底板横桥向为水平。

主桥上部结构采用对称悬臂浇筑法施工，主梁每个单“T”划分为16个梁段，其中0号、1号、1’号梁段共长14.0m，在墩顶托架现浇施工；2号块至7号块长3m，8号块至11号块长3.5m，12号块至16号块长4.0m，边跨支架现浇段长3.84m，边跨合拢段长2m，中跨合拢段长2m。

箱梁施工采用挂篮悬臂现浇，悬浇梁段最大重量为186吨。

2.施工平面及高程监测控制为了保证石头寨特大桥主桥预应力混凝土连续刚构，采用悬臂浇筑施工方法和桥墩采用挂架施工方法的质量和安全，控制各施工阶段的桥墩、主梁中线位置和标高，监测施工过程中各块箱梁的挠度变化情况，为箱梁标高调整提供依据，保证悬臂浇筑施工的悬臂合拢平面和高程差控制在设计要求的范围之内。

大跨度连续-刚构组合梁桥挂篮悬浇施工技术分析【摘要】针对中山市三角镇福源路大桥主桥跨度大, 且为连续-刚构组合梁等工程实际特点,提出了采用国内先进轻型菱形挂篮施工方法进行现浇箱梁的施工。

此挂篮既是悬浇箱梁的承重设备, 又是极为重要的吊挂施工平台。

系统介绍了菱形挂篮的组成及拼装、挂篮静载试验、刚构箱梁节段挂篮施工、挂篮前移及锚固等要点，工程实践表明，该桥悬臂浇筑施工效果良好，成桥线形符合设计要求，可为国内同类工程提供参考。

【关键词】大跨度连续-刚构组合梁桥；挂篮；悬浇施工；施工技术1、工程概况中山市福源路大桥属于中山市三角镇福源路至阜港公路道路工程中咽喉工程，跨越的鸡鸦水道，是三角镇和港口镇的行政区域界线，是两镇主要的水运航道，具有南来北往、东接西送的重要作用。

该桥主桥上部为（50+75+135+75+50）m五跨预应力混凝土变截面连续－刚构组合体系，桥宽32.0m，由上、下行分离的两个单箱单室箱形截面组成。

箱梁根部梁高8.0m，高跨比为1/16.875；跨中梁高3.0m，高跨比为1/45。

箱梁顶板宽15.50m，底板宽7.5m，翼缘板悬臂长为4.0m。

箱梁高度从距墩中心3.5m处到跨中合拢段处按1.8次抛物线变化。

箱梁采用三向预应力体系。

主桥连续刚构采用挂篮悬臂现浇法施工。

各单幅“T”构箱梁除0、1号块外分为17块对称梁段，箱梁纵向分段长度为5×3.0m＋5×3.5m＋7×4.0m。

0、1号块总长12.0m，合拢段长度均为2.0m。

50m边跨及75m跨墩顶6m的现浇段路线中心线处长度为55.84m。

悬臂现浇梁段最大重量为173.4吨，挂篮结构设计自重按75吨考虑。

2、方案拟定和结构设计中山市福源路大桥跨越鸡鸦水道，主桥处水面宽近300m，水深最深处有12m左右，钻孔桩深度有70多米，主桥采用（50+75+135+75+50）m连续-刚构结构形式。

水中基础施工及主桥梁部悬臂预应力钢筋砼连续箱梁施工是本工程施工的关键工程。

高速公路桥梁连续刚构挂篮悬浇段施工技术解析发布时间：2022-11-16T08:00:53.611Z 来源：《城镇建设》2022年6月第13期作者：万凯[导读] 在道路桥梁工程快速发展期间，人们对交通需求不断增加，万凯中铁十二局集团海南工程有限公司海南海口 570000摘要：在道路桥梁工程快速发展期间，人们对交通需求不断增加，因而使得国内道桥工程数量不断增加。

道桥建设期间，为了不断提升施工质量与效率，有必要在施工中融入新的施工技术，挂篮悬浇施工技术就是其中的一种。

基于此，文章就桥梁施工下的挂篮悬浇技术展开详细研究，希望能对桥梁施工提供一定参照。

关键词：桥梁施工；挂篮；悬浇技术前言：悬臂浇筑施工技术，作为桥梁施工中较为成熟的一项技术，自20世纪60年代，这一技术逐渐完善，并被陆续应用到建筑施工中。

悬臂浇筑施工中，挂篮装置十分重要，因自身结构形式复杂，故而有必要加强挂篮结构选择与技术控制，确保其在桥梁建筑中合理应用，且充分发挥自身价值，最终促进国内桥梁工程技术不断向前发展。

1、公路桥梁施工中挂篮悬浇施工技术分析 1.1混凝土浇筑施工混凝土浇筑施工在公路桥梁建设施工中属于比较常见的一种操作，在利用不同的施工技术时，都能够开展这项操作，并且达到工程项目建设施工的实际要求。

在开展混凝土浇筑施工之前，施工人员要对施工材料进行保护，特别是在利用水泥、钢筋等材料时，要确保其基础性能，在符合各个施工环节的要求之后才能够实施浇筑施工。

混凝土浇筑施工的要点就是控制浇筑时间，施工人员还要满足梁体参数等要求。

技术人员要对公路桥梁建设施工的实际情况进行分析，适当调整混凝土的浇筑高度，避免给后续施工作业的开展带来麻烦。

1.2连续梁合龙施工合龙口是桥梁施工最重要的部位，技术人员在开展连续梁合龙施工的过程中，需要明确挂篮悬浇施工的技术的要点，同时对产生变化的结构进行分析。

施工人员需要合理选择合拢口，让外刚性支撑和梁端预埋件能够充分结构，进而提高桥梁整体的承重能力。

大跨径连续刚构桥悬浇双挂篮合拢施工技术摘要：连续梁施工中，挂篮施工到最后阶段，也就是合拢段，是连续梁全桥施工的关键。

合拢段的施工是悬臂浇筑技术非常重要的工序之一，这一阶段的施工主要要点是，挂篮的行走到位，模板跨越两侧已施工块段并锚固到位。

施工技术难点是两侧线性控制准确，合理准确压重。

关键词：大跨径连续刚构挂篮合拢一、前言1、研究背景随着连续刚构桥在我国桥梁建设中的不断推广和连续刚构桥施工技术的不断发展，连续刚构桥上部箱梁的合拢施工这一连续刚构桥的关键施工节段逐渐受到设计、施工部门的重视，很多连续桥梁合拢施工技术被应用到了连续刚构桥的施工中，但是连续刚构桥采用墩梁固结的结构形式，合拢后结构的残余内力将长久存在，不能像连续梁桥一样在墩顶临时约束去除时被释放掉，于是很多新的施工技术和合拢施工控制手段被应用到连续刚构桥的施工建设中。

连续刚构桥合拢问题至关重要，历来受到广大工程人员的高度重视。

虽然已有许多成功合拢的实例，但对合拢构造、工艺及性能进行系统研究的文献并不多见。

合拢段的施工是悬臂浇筑技术非常重要的工序之一。

它不仅是梁体体系转换的必由之路，而且因为混凝土从浇筑到张拉预应力筋，实现真正“合拢”期间，昼夜温差的影响、新浇混凝土的早期收缩、徐变等因素，都要在结构中产生变形、引起内力，所以必须采取合理的措施，确保合拢段混凝土不致因自身的长度的变化造成开裂和压碎，使桥梁顺利合拢。

鉴于目前文献合拢段的施工，都是针对连续梁而言的，连续刚构有其自身的特点。

本文结合大桥施工实例，论述悬臂施工中合拢段的施工方案和技术注意事项。

2、研究的目的和意义本文通过对连续刚构桥合拢的研究，结合依托工程施工现场要求和现有的资料，注重整体功能，不片面追求轻型指标，将挂篮安全与可靠性放在首要位置，承载平台、牵索系统、锚固系统等均给予充分的安全储备，设计了符合连续刚构桥利用挂篮合拢的施工技术，达到了以下主要目的：(1)选用了前期悬臂浇筑时所用的受力合理、安全可靠、刚度较大的菱形结构挂篮作为吊篮使用，中间减少了挂篮拆除和重新安装吊篮时间；设计时考虑到原有挂篮有宽敞的作业空间，便于放置各种机具和操作人员往返，达到改善施工条件和环境，以及大大提高了人员操作安全保障的目的。
