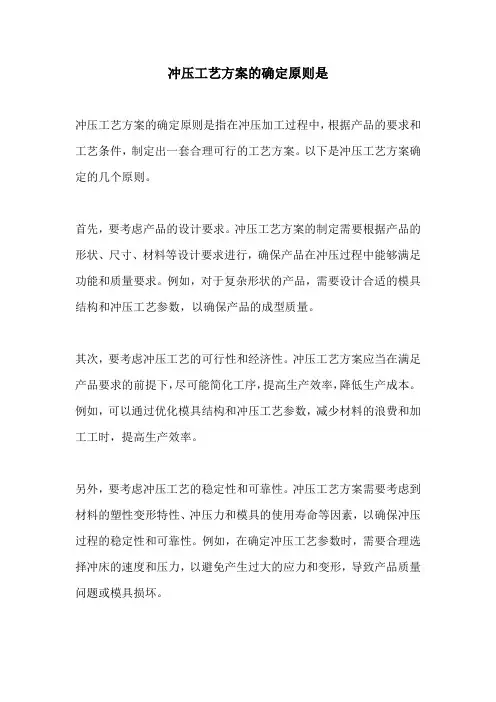

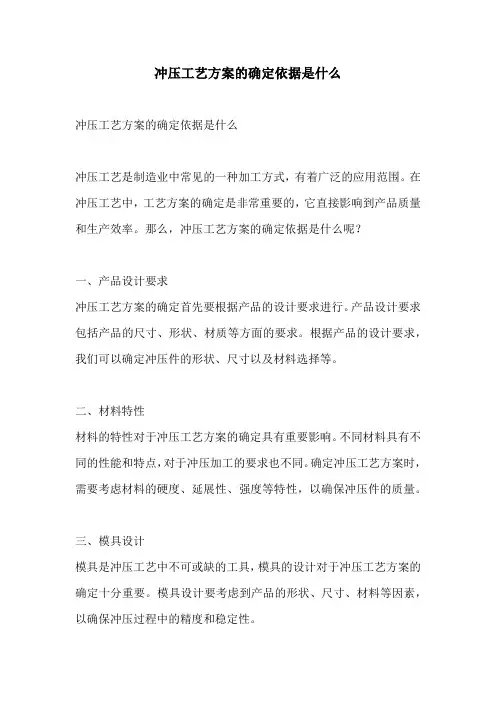

冲压工艺方案的确定原则是
冲压工艺方案的确定原则是指在冲压加工过程中,根据产品的要求和工艺条件,制定出一套合理可行的工艺方案。
以下是冲压工艺方案确定的几个原则。
首先,要考虑产品的设计要求。
冲压工艺方案的制定需要根据产品的形状、尺寸、材料等设计要求进行,确保产品在冲压过程中能够满足功能和质量要求。
例如,对于复杂形状的产品,需要设计合适的模具结构和冲压工艺参数,以确保产品的成型质量。
其次,要考虑冲压工艺的可行性和经济性。
冲压工艺方案应当在满足产品要求的前提下,尽可能简化工序,提高生产效率,降低生产成本。
例如,可以通过优化模具结构和冲压工艺参数,减少材料的浪费和加工工时,提高生产效率。
另外,要考虑冲压工艺的稳定性和可靠性。
冲压工艺方案需要考虑到材料的塑性变形特性、冲压力和模具的使用寿命等因素,以确保冲压过程的稳定性和可靠性。
例如,在确定冲压工艺参数时,需要合理选择冲床的速度和压力,以避免产生过大的应力和变形,导致产品质量问题或模具损坏。
最后,要考虑冲压工艺的可控性和可调节性。
冲压工艺方案需要考虑到操作者的技能水平和设备的性能特点,以便在实际生产中进行操作和调整。
例如,可以通过调整模具的结构和冲压参数,适应不同材料的冲压要求,提高产品的一致性和稳定性。
综上所述,冲压工艺方案的确定原则包括考虑产品的设计要求、可行性和经济性、稳定性和可靠性,以及可控性和可调节性。
通过遵循这些原则,可以制定出适合产品需求的冲压工艺方案,并提高产品的质量和生产效率。

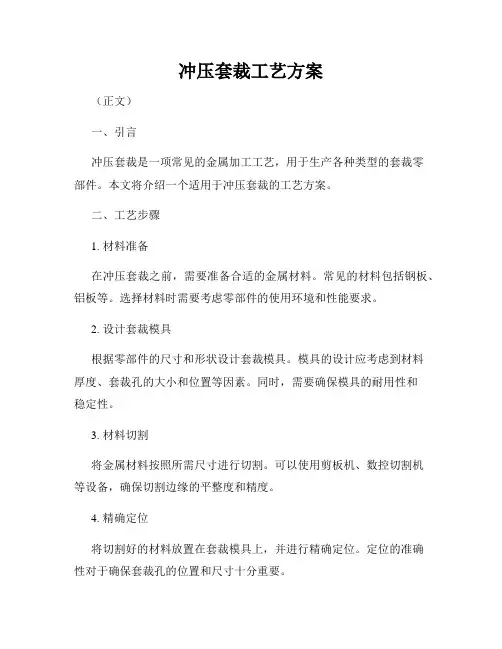

冲压套裁工艺方案(正文)一、引言冲压套裁是一项常见的金属加工工艺,用于生产各种类型的套裁零部件。
本文将介绍一个适用于冲压套裁的工艺方案。
二、工艺步骤1. 材料准备在冲压套裁之前,需要准备合适的金属材料。
常见的材料包括钢板、铝板等。
选择材料时需要考虑零部件的使用环境和性能要求。
2. 设计套裁模具根据零部件的尺寸和形状设计套裁模具。
模具的设计应考虑到材料厚度、套裁孔的大小和位置等因素。
同时,需要确保模具的耐用性和稳定性。
3. 材料切割将金属材料按照所需尺寸进行切割。
可以使用剪板机、数控切割机等设备,确保切割边缘的平整度和精度。
4. 精确定位将切割好的材料放置在套裁模具上,并进行精确定位。
定位的准确性对于确保套裁孔的位置和尺寸十分重要。
5. 冲压套裁使用冲床或冲压机进行套裁过程。
冲压过程中,模具会通过冲头将材料冲压成所需形状。
需要确保冲裁速度和力度的合理控制,以避免金属材料的损坏。
6. 除锈处理冲压过程中,材料表面可能会生成锈蚀或刺激物质。
进行除锈处理可以提高零部件的表面光洁度和耐腐蚀能力。
7. 表面处理根据需要对零部件进行表面处理,例如喷涂、热处理等,以提升外观和性能。
8. 质量检验对冲压套裁完成的零部件进行质量检验。
主要检查尺寸、形状、表面光洁度等指标,确保零部件符合要求。
三、质量控制1. 工艺参数控制在冲压套裁过程中,需要合理控制冲裁速度、力度和冲床的使用次数。
这些工艺参数直接影响着零部件的质量和生产效率。
2. 模具维护定期对套裁模具进行维护和修整,保持模具的精度和耐用性。
同时,做好模具的防锈处理,延长模具的使用寿命。
3. 质量监控建立质量监控体系,对产品的质量进行检测和评估。
及时发现和解决质量问题,确保产品符合客户要求。
四、总结通过适用的冲压套裁工艺方案,可以高效地制造各种类型的套裁零部件。
合理的工艺步骤和质量控制措施,能够提升产品质量和生产效率。
在实际应用中,需要根据具体情况选择合适的材料、设备和工艺参数,以确保工艺方案的成功实施。
《冷冲压工艺与模具设计》模块八玻璃升降器外壳冲压工艺方案制定一、冷冲压工艺概述冷冲压是一种在常温下通过模具对金属板材进行成形加工的工艺。
冷冲压工艺具有高效、高精度、高质量等优点,被广泛应用于汽车、家电、电子等行业。
在玻璃升降器外壳的生产过程中,冷冲压工艺能够有效提高生产效率,降低生产成本,确保产品质量。
1.材料选择玻璃升降器外壳通常采用冷轧钢板作为原材料,其具有优良的机械性能和成形性能。
在选材时,需考虑到外壳的结构要求、成型难度以及产品性能等因素,选择合适的钢板材料。
2.工艺流程(1)设计冲压工艺流程:首先,在确定外壳的设计图纸后,需根据产品结构和工艺要求设计冲压工艺流程。
包括冲孔数、冲孔位置、冲孔顺序、弯曲顺序、模具选用等。
(2)制定冲压工艺参数:根据外壳的设计要求和材料特性,制定合理的冲压工艺参数,包括压力、冲头速度、保压时间、冲床行程等。
(3)选用模具:选择合适的模具是确保产品质量的关键。
根据外壳的结构和形状,选择适用的冲床模具、弯曲模具和成型模具。
(4)进行试冲试模:根据设计的冲压工艺流程和参数,进行试冲试模。
通过调整工艺参数和模具结构,不断优化工艺流程,确保产品成型质量。
3.工艺控制在实际生产中,需进行严格的工艺控制,确保产品的质量稳定。
包括对材料的质量控制、冲压工艺参数的控制、模具的维护保养等。
同时,及时做好生产记录和质量检测,发现问题及时处理,保证产品符合要求。
4.提高生产效率和降低成本通过改进工艺流程、优化工艺参数和模具结构,可以提高生产效率,降低生产成本。
同时,精益生产理念的应用,减少不必要的浪费,提高生产效率。
5.不断创新和改进冷冲压工艺具有一定的技术含量,需要不断学习和改进。
加强技术研发和创新能力,提高工艺水平,提高产品质量和竞争力。
结语通过制定合理的冲压工艺方案,可以有效提高玻璃升降器外壳的生产效率和质量,降低生产成本,提高企业的竞争力。
在实际生产中,需不断创新和改进,不断提高技术水平,以适应市场需求的变化。

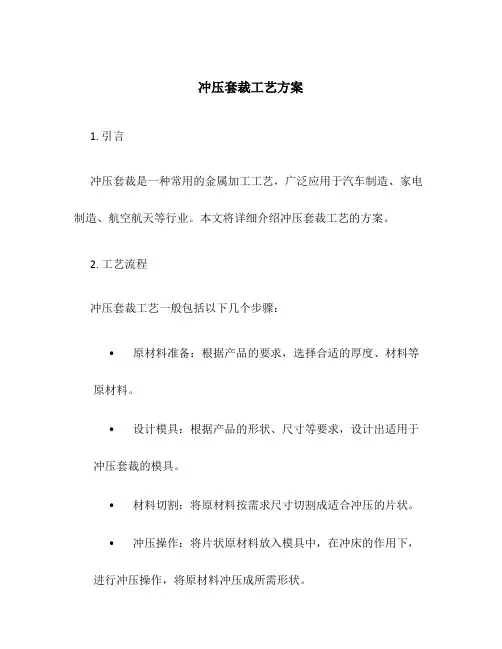

冲压套裁工艺方案1. 引言冲压套裁是一种常用的金属加工工艺,广泛应用于汽车制造、家电制造、航空航天等行业。
本文将详细介绍冲压套裁工艺的方案。
2. 工艺流程冲压套裁工艺一般包括以下几个步骤:•原材料准备:根据产品的要求,选择合适的厚度、材料等原材料。
•设计模具:根据产品的形状、尺寸等要求,设计出适用于冲压套裁的模具。
•材料切割:将原材料按需求尺寸切割成适合冲压的片状。
•冲压操作:将片状原材料放入模具中,在冲床的作用下,进行冲压操作,将原材料冲压成所需形状。
•清洁处理:冲压后的产品可能会有一些边角毛刺,需要进行清洁处理,去除表面的杂质。
•检测和修整:对冲压后的产品进行检测,检查是否符合产品要求。
如果有需要,进行修整。
•表面处理:根据产品要求,进行表面处理,如喷涂、电镀等。
3. 设计模具设计模具是冲压套裁工艺中非常重要的环节,好的模具设计可以提高冲压效率和产品质量。
模具设计主要包括以下几个方面:•模具结构设计:根据产品的形状和尺寸,设计模具的结构,包括下模座、上模座、定位销等。
•模具材料选择:根据冲压力度和使用寿命要求,选择合适的模具材料,常见的有合金工具钢、硬质合金等。
•模具表面处理:为了减少摩擦和磨损,模具表面可以进行硬化处理,如氮化、渗碳等。
•模具加工精度:模具的加工精度直接影响产品的尺寸精度,因此需要保证模具的加工精度。
4. 冲压操作冲压操作是冲压套裁工艺中的核心步骤,主要包括以下几个方面:•冲击力选择:根据产品的材料和厚度,选择合适的冲击力,过大过小都会影响冲压效果。
•油品选择:选择合适的冲压油品,保证工艺的稳定性和安全性。
•冲压次数:根据产品要求和冲击力,确定冲压次数。
过多过少都会对产品质量产生影响。
•模具调试:在正式冲压之前,需要进行模具的调试和试模,确保冲压操作的顺利进行。
5. 清洁处理冲压后的产品可能会有一些边角毛刺,需要进行清洁处理,去除表面的杂质。
常见的清洁处理方法有以下几种:•手工打磨:使用打磨工具,对产品的毛刺进行逐个清理。

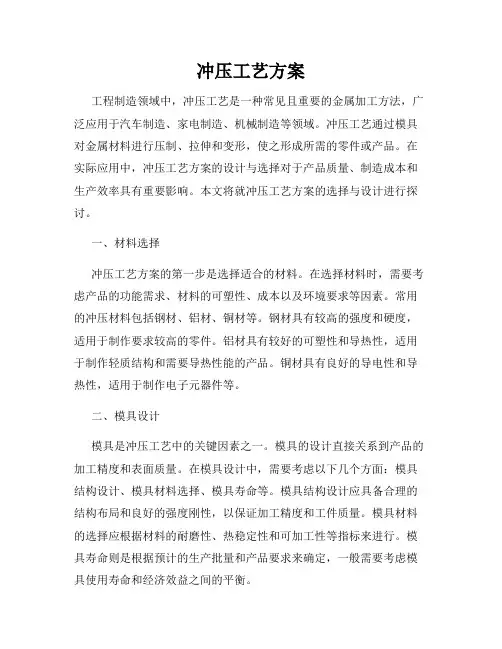

冲压工艺方案工程制造领域中,冲压工艺是一种常见且重要的金属加工方法,广泛应用于汽车制造、家电制造、机械制造等领域。
冲压工艺通过模具对金属材料进行压制、拉伸和变形,使之形成所需的零件或产品。
在实际应用中,冲压工艺方案的设计与选择对于产品质量、制造成本和生产效率具有重要影响。
本文将就冲压工艺方案的选择与设计进行探讨。
一、材料选择冲压工艺方案的第一步是选择适合的材料。
在选择材料时,需要考虑产品的功能需求、材料的可塑性、成本以及环境要求等因素。
常用的冲压材料包括钢材、铝材、铜材等。
钢材具有较高的强度和硬度,适用于制作要求较高的零件。
铝材具有较好的可塑性和导热性,适用于制作轻质结构和需要导热性能的产品。
铜材具有良好的导电性和导热性,适用于制作电子元器件等。
二、模具设计模具是冲压工艺中的关键因素之一。
模具的设计直接关系到产品的加工精度和表面质量。
在模具设计中,需要考虑以下几个方面:模具结构设计、模具材料选择、模具寿命等。
模具结构设计应具备合理的结构布局和良好的强度刚性,以保证加工精度和工件质量。
模具材料的选择应根据材料的耐磨性、热稳定性和可加工性等指标来进行。
模具寿命则是根据预计的生产批量和产品要求来确定,一般需要考虑模具使用寿命和经济效益之间的平衡。
三、工艺参数控制冲压工艺方案的设计中,工艺参数的合理控制对于产品质量和生产效率至关重要。
工艺参数包括冲床的操作速度、压力、行程以及冲头和模具的配合间隙等。
操作速度和压力的合理设置可以保证工件的加工精度和表面质量,同时还可以减少杂散应力和变形。
行程的控制可以确保工件的尺寸精确度和一致性。
冲头和模具的配合间隙则关系到冲裁的质量和模具的使用寿命,合适的配合间隙能够减少摩擦和磨损,提高模具的使用寿命。
四、模拟仿真分析现代科技的进步使得模拟仿真成为冲压工艺方案设计中的重要工具。
通过模拟仿真软件,可以对冲压过程进行各项参数的分析和优化。
模拟仿真可以帮助工程师预测材料的变形情况、模具的应力分布以及零件的变形和破裂等问题。

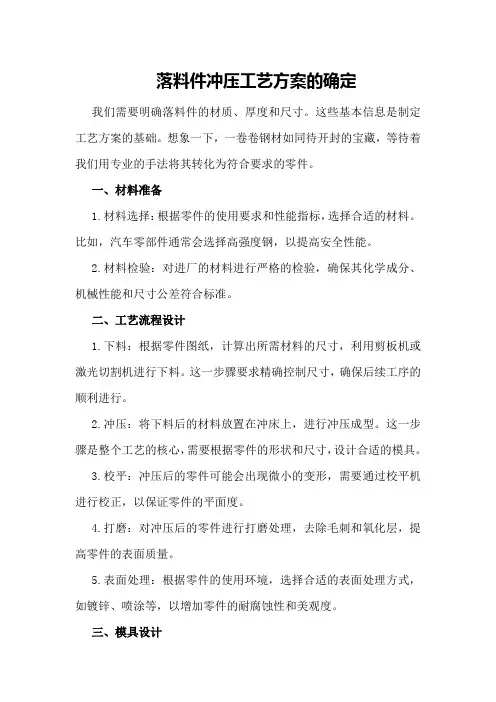

落料件冲压工艺方案的确定我们需要明确落料件的材质、厚度和尺寸。
这些基本信息是制定工艺方案的基础。
想象一下,一卷卷钢材如同待开封的宝藏,等待着我们用专业的手法将其转化为符合要求的零件。
一、材料准备1.材料选择:根据零件的使用要求和性能指标,选择合适的材料。
比如,汽车零部件通常会选择高强度钢,以提高安全性能。
2.材料检验:对进厂的材料进行严格的检验,确保其化学成分、机械性能和尺寸公差符合标准。
二、工艺流程设计1.下料:根据零件图纸,计算出所需材料的尺寸,利用剪板机或激光切割机进行下料。
这一步骤要求精确控制尺寸,确保后续工序的顺利进行。
2.冲压:将下料后的材料放置在冲床上,进行冲压成型。
这一步骤是整个工艺的核心,需要根据零件的形状和尺寸,设计合适的模具。
3.校平:冲压后的零件可能会出现微小的变形,需要通过校平机进行校正,以保证零件的平面度。
4.打磨:对冲压后的零件进行打磨处理,去除毛刺和氧化层,提高零件的表面质量。
5.表面处理:根据零件的使用环境,选择合适的表面处理方式,如镀锌、喷涂等,以增加零件的耐腐蚀性和美观度。
三、模具设计2.模具设计:根据零件的形状和尺寸,设计出合理的模具结构。
这一步骤需要考虑模具的强度、刚度和精度。
3.模具加工:利用数控机床对模具进行加工,确保模具的精度和表面质量。
四、质量控制1.在线检测:在冲压过程中,利用传感器和视觉检测系统对零件的尺寸和形状进行实时检测,确保零件的合格率。
2.抽样检测:对生产出的零件进行抽样检测,以评估整体质量水平。
如果发现质量问题,及时进行调整。
五、生产效率优化1.设备改造:对现有设备进行改造,提高其自动化程度和稳定性,从而提高生产效率。
2.人员培训:加强员工的技能培训,提高操作熟练度和故障处理能力。
3.生产计划优化:合理安排生产计划,减少换模和调试时间,提高生产效率。
在这个方案中,每一个细节都经过深思熟虑,每一个步骤都紧密相连。
十年的经验告诉我,只有将每一个环节做到极致,才能保证最终产品的质量。
冲压工艺及模具设计方案冲压工艺是一种常用的金属成形工艺,适用于大批量生产,具有高效、精确、稳定的特点。
模具是冲压工艺的核心部件,其设计方案直接影响产品的质量和生产效率。
本文将就冲压工艺及模具设计方案进行探讨。
一、冲压工艺分析冲压工艺的核心是模具设计,其主要过程包括:材料选择、冲剪线设计、工序计算、模具设计、模具制造和装配等。
在模具设计过程中,需要考虑产品的尺寸、形状、材料及生产批量等因素。
1.材料选择:根据产品的要求,选择适宜的材料进行冲压。
常见的材料有冷轧钢板、不锈钢板、铝板等。
材料的选择应考虑产品的应用环境、强度、耐磨性等因素。
2.冲剪线设计:冲剪线是产品的外形轮廓线,在模具设计中,需要绘制出产品的冲剪线。
冲剪线的设计应合理,保证产品的精度和质量。
3.工序计算:根据产品的结构和尺寸,进行工序计算。
工序计算主要包括模具开数、冲头设计、压力计算等。
通过合理的工序计算,可以提高生产效率和降低生产成本。
4.模具设计:模具设计是冲压工艺的核心。
在模具设计中,需要考虑产品的形状、尺寸、材料、模具材料、模具开数、冲头设计等因素。
模具设计应以满足产品要求为主要目标,同时考虑制造成本和交货周期。
5.模具制造和装配:根据模具设计方案进行模具制造和装配。
模具的制造应严格按照模具设计要求进行,保证模具的精度和质量。
模具装配时,需要注意各组件之间的配合和调试,确保模具能够正常运行。
在模具设计方案中,需要考虑以下几个方面:1.产品的形状和尺寸:根据产品的形状和尺寸,确定模具的结构和尺寸。
模具的结构应简单、合理,并能够满足产品的要求。
2.模具材料:模具的材料应具有良好的切削性能、硬度和耐磨性。
常见的模具材料有合金工具钢、硬质合金等。
模具的材料选择应根据产品的要求和生产批量来确定。
3.模具开数:模具开数是指一次生产中所需要的模具的数量。
模具开数的选择应根据产品的生产批量和生产效率来确定。
开数过多不利于模具制造和管理,开数过少会降低生产效率。

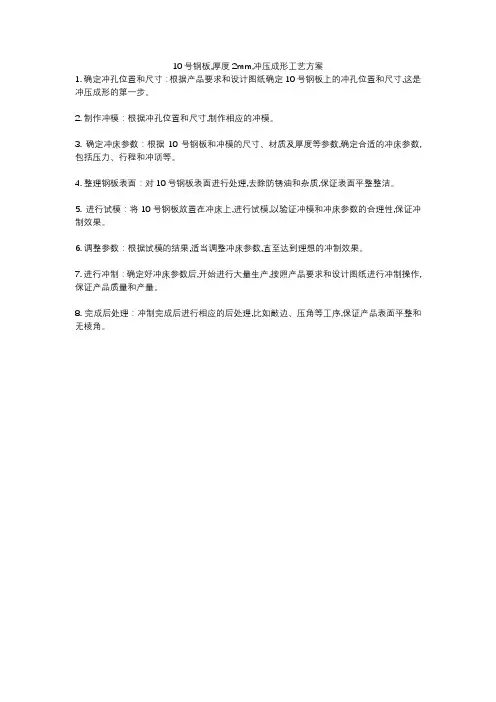

10号钢板,厚度2mm,冲压成形工艺方案
1. 确定冲孔位置和尺寸:根据产品要求和设计图纸确定10号钢板上的冲孔位置和尺寸,这是冲压成形的第一步。
2. 制作冲模:根据冲孔位置和尺寸,制作相应的冲模。
3. 确定冲床参数:根据10号钢板和冲模的尺寸、材质及厚度等参数,确定合适的冲床参数,包括压力、行程和冲顶等。
4. 整理钢板表面:对10号钢板表面进行处理,去除防锈油和杂质,保证表面平整整洁。
5. 进行试模:将10号钢板放置在冲床上,进行试模,以验证冲模和冲床参数的合理性,保证冲制效果。
6. 调整参数:根据试模的结果,适当调整冲床参数,直至达到理想的冲制效果。
7. 进行冲制:确定好冲床参数后,开始进行大量生产,按照产品要求和设计图纸进行冲制操作,保证产品质量和产量。
8. 完成后处理:冲制完成后进行相应的后处理,比如敲边、压角等工序,保证产品表面平整和无棱角。
冲压工艺方案确定
工艺方案确定就是在对冲压件的工艺性分析之后应进行的重要环节。
确定工艺方案主要就是确定各次冲压加工的工序性质、工序数量、工序顺序、工序的组合方式等。
冲压工艺方案的确定要考虑多方面的因素,有时还要进行必要的工艺计算,因此实际中通常提出几种可能的方案,进行分析比较后确定最佳方案。
(1)冲压工序性质的确定工序性质就是指冲压件所需的工序种类。
如剪裁、落料、冲孔、弯曲、拉深、局部成形等,它们各有其不同的变形性质、特点与用途。
实际确定时,要综合考虑冲压件的形状、尺寸与精度要求、冲压变形规律及其它具体要求。
①从零件图上直观的确定工序性质平板件冲压加工时,常采用剪裁、落料、冲孔等冲裁工序;当零件的平面度要求较高时增加校平工序;当零件的断面质量与尺寸精度要求较高时,需增加修整工序,或直接用精密冲裁工序加工。
弯曲件冲压时,常采用剪裁、落料、弯曲工序。
当弯曲件上有孔时,需增加冲孔工序;当弯曲半径小于允许值时,需增加整形工序。
拉深件冲压时,常采用剪裁、落料、拉深与切边工序,对于带孔的拉深件,需增加冲孔工序;拉深件径向尺寸精度要求较高或圆角半径小于允许值时,需增加整形工序。
胀形件、翻边件、缩口件若一次成形,常采用冲裁或拉深制成坯料后直接采用胀形、翻边(翻孔)、缩口工序成形。
②对零件图进行工艺计算、分析,确定工序性质如图8-4所示的两个形状相似的冲压件,材料均为08钢,料厚1.5mm。
翻边高度分别为8.5mm与13.5mm。
从表面瞧似乎都可采用落料、冲孔、翻孔三道工序或落料冲孔与翻孔两道工序完成,但经过分析计算,图8-4a的翻边系数大于极限翻边系数,可以通过落料、冲孔、翻边三道工序冲压成形;图8-4b的翻边系数接近极限翻边系数,若采用三道工序,很难达到零件要求的尺寸,因而应改为落料、拉深、冲孔、翻边四道工序冲压成形。
图8-4 内孔翻边件的工艺过程
③为改善冲压变形条件,方便工序定位,增加附加工序所增加的附加工序使工序性质及工艺过程的安排也发生相应的变化。
如图8-5所示的零件为增加其成形高度,在不影响零件使用要求的前提下,可预先在坯料上冲出4个孔,形成弱区。
在成形凸包时孔径扩大,补偿了外部材料的不足,从而增加了成形高度。
预冲孔工序就是一个附加工序,这种预冲孔常称为变形减轻孔。
在成形某些复杂形状零件时,变形减轻孔能使不易成形的部分或不可能成形的部分的变形成为可能。
因此生产中常采用这类变形减轻孔或工艺切口,达到改善冲压变形条件、提高成形质量的目的。
图8-5 坯料预冲孔图8-6 零件孔弯曲前冲出
另外,对于非对称零件,为便于冲压成形与定位,生产中常采用成对冲压的方法,成形后增加一道剖切或切断工序,对于多角弯曲件或复杂形状的拉深、成形件,有时为保证零件质量或方便定位,需在坯料上冲制工艺孔作为定位用,这种冲制工艺孔也就是附加工序。
(2)工序数量的确定工序数量就是指同一性质的工序重复进行的次数。
工序数量的确定主要取决于零件几何形状复杂程度、尺寸精度要求及材料性能、模具强度等。
并与工序性质有关。
冲裁件的冲压次数主要与零件的几何复杂程度、孔间距、孔的位置与孔的数量有关。
简单形状零件,采用一次落料与冲孔工序;形状复杂零件,常将内、外轮廓分成几个部分,用几副模具或用级进模分段冲裁,因而工序数量由孔间距、孔的位置与孔的数量多少来决定。
弯曲件的弯曲次数一般根据弯曲件结构形状的复杂程度,弯角的数量、弯角的相对弯曲半径及弯曲方向确定。
拉深件的拉深次数主要根据零件的形状、尺寸及极限变形程度经过拉深工艺计算确定。
其它成形件,主要根据具体形状与尺寸以及极限变形程度决定。
保证冲压稳定性也就是确定工序数量不可忽视的问题工艺稳定性较差时,冲压加工废品率增高,而且对原材料、设备性能、模具精度、操作水平的要求也会严格些。
为此,在保证冲压工艺合理的前提下,应适当增加成形工序的次数(如增加修边工序、预冲工艺孔等)。
降低变形程度,提高冲压工艺稳定性。
确定冲压工序的数量还应考虑生产批量的大小、零件的精度要求、工厂现有的制模条件与冲压设备情况。
综合考虑上述要求后,确定出既经济又合理的工序数量。
(3)工序顺序的安排冲压件工序的顺序安排,主要根据其冲压变形性质、零件质量要求,如果工序顺序的变更不影响零件质量,则应根据操作、定位及模具结构等因素确定。
工序顺序的安排可遵循下列原则:
①对于带孔的或有缺口的冲裁件,如果选用单工序模冲裁,一般先落料、再冲孔或切口;使用级进模时,则应先冲孔或切口,再落料。
若工件上同时存在直径不等的大小两孔,且相距又较近时,则应先冲大孔再冲小孔。
②对于带孔的弯曲件,孔位于弯曲变形区以外,可以先冲孔再弯曲;孔位于弯曲变形区附近或以内,必须先弯曲再冲孔;孔间距受弯曲回弹的影响时,也应先弯曲再冲孔。
③对于带孔的拉深件,一般先拉深,再冲孔;但当孔的位置在工件的底部时,且其孔径尺寸精度要求不高时,也可先冲孔再拉深。
④对于多角弯曲件,主要从材料变形与材料运动两方面安排弯曲的顺序。
一般先弯外角后弯内角,可同时弯曲的弯角数决定于零件的允许变薄量。
⑤对于形状复杂的拉深件,为便于材料的变形流动,应先成形内部形状,再拉深外部形状。
⑥所有的孔,只要其形状与尺寸不受后续工序的影响,都应该在平板坯料上冲处。
图8-6的两个弯曲件,孔的位置离弯曲线较远,弯曲变形不会扩展到孔的边缘,因而零件上的孔弯曲前冲出。
相反,零件上孔的形状与尺寸受后续工序的影响时,一般要在成形工序后冲出。
图8-7 消声器盖工序过程
工序组合方式模具结构简图工序组合
方式
模具结构简图
落料与冲孔落料拉深与切边
切断与弯曲冲孔与切边
切断弯曲与冲孔落料拉深与冲孔
落料与拉深落料拉深与冲孔与翻边
冲孔与翻边
落料成形
与冲孔
表8-2 级进冲压工序组合方式
工序组合方
式
模具结构简图工序组合方式模具结构简图冲孔与落料冲孔、切断与弯曲
冲孔与截断冲孔、翻边与落料
冲孔、弯曲
与切断
冲孔与切断
连续拉深与
落料
冲孔、压印与落料
冲孔、翻边与落料连续拉深、冲孔与落料
⑦如果在同一个零件的不同位置冲压时,变形区域相互不发生作用时,这时工序顺序的安排要根据模具结构、定位与操作的难易程度确定。
如图8-7的消声器经过第三次拉深后要在底部冲孔、翻边,凸缘部分修边与外缘翻边。
虽然在底部与凸缘部分成形,相互不发生作用,但就是考虑到压料方便,所以先内缘翻边,后凸缘翻边,最后冲出四个槽。
⑧附加的整形工序校平工序,应安排在基本成形之后。
(4)工序的组合对于多工序加工的冲压件,制定工艺方案时,必须考虑就是否采取组合工序,工序组合的程度如何,怎样组合,这些问题的解决取决于冲压件的生产批量、尺寸大小、精度等级以及制模水平与设备能力等。
一般而言,厚料、小批量、大尺寸、低精度的零件宜单工序生产,用单工序模;薄料、大批量、小尺寸、精度不高的零件宜工序组合,采用级进模;精度高的零件,采用复合模;另外,对于尺寸过大或过小的零件在小批量生产的情况下,也宜将工序组合,采用复合模。
图8-8 底部孔径大的拉深件。
