冲压工艺流程详细讲解冲压工艺是一种通过金属板材或带材在模具的作用下,以机械力和冲击力使其产生塑性变形,从而制造出所需形状的零件的工艺。
它是一种常见的金属加工方法,广泛应用于汽车、家电、电子设备等行业。
本文将详细讲解冲压工艺的流程。
冲压工艺的第一步是设计模具。
模具是冲压工艺中必不可少的工具,它的设计直接影响到成品零件的质量和精度。
在设计模具时,需要考虑到零件的形状、尺寸、材料以及生产要求等因素。
设计师通常会使用CAD软件进行模具设计,并根据实际情况选择合适的模具材料和加工工艺。
第二步是制造模具。
制造模具的过程包括材料准备、加工、组装和调试等环节。
模具的制造需要高精度的加工设备和技术,以确保模具的精度和质量。
制造模具的过程通常需要较长的时间,而且成本较高。
第三步是准备材料。
在冲压工艺中,常用的材料包括钢板、铝板和铜板等金属板材。
在进行冲压之前,需要对材料进行切割和修整,以确保材料的尺寸和形状符合要求。
通常情况下,材料的厚度越薄,冲压所需的力量就越小。
第四步是进行冲压加工。
冲压加工是冲压工艺的核心环节。
在冲压过程中,模具会施加力量将材料冲压成所需的形状。
冲压过程中需要注意控制冲压力度、速度和角度等参数,以及对模具和材料的润滑和冷却等。
冲压加工可以通过单次冲压、多次冲压和连续冲压等方式进行。
第五步是进行后续加工。
在冲压完成后,通常还需要进行一些后续加工,以提高零件的精度和质量。
常见的后续加工包括切除余料、打磨、抛光和清洗等。
这些后续加工的目的是去除余料、修整表面和提高表面质量。
最后一步是进行检验和组装。
在冲压完成后,需要对成品零件进行检验,以确保其质量和尺寸符合要求。
同时,还需要将多个零件组装在一起,以完成最终的产品。
组装过程中需要注意零件的位置和连接方式,以及使用适当的工具和设备。
冲压工艺流程包括模具设计、制造模具、准备材料、冲压加工、后续加工、检验和组装等步骤。
每个步骤都需要严格控制和操作,以确保成品零件的质量和精度。

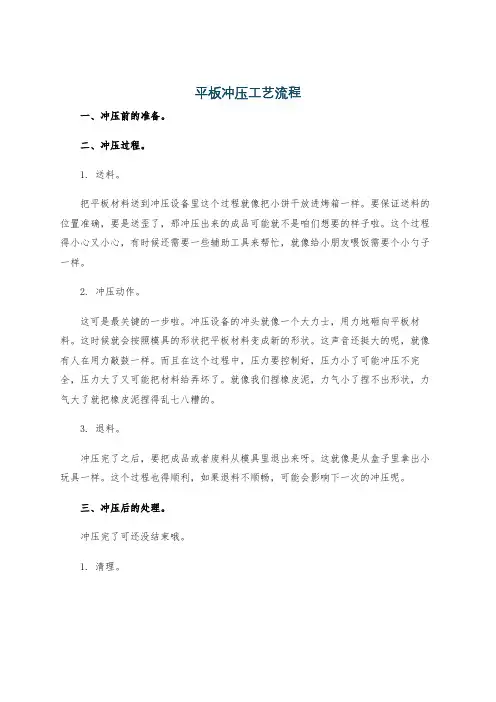

平板冲压工艺流程一、冲压前的准备。
二、冲压过程。
1. 送料。
把平板材料送到冲压设备里这个过程就像把小饼干放进烤箱一样。
要保证送料的位置准确,要是送歪了,那冲压出来的成品可能就不是咱们想要的样子啦。
这个过程得小心又小心,有时候还需要一些辅助工具来帮忙,就像给小朋友喂饭需要个小勺子一样。
2. 冲压动作。
这可是最关键的一步啦。
冲压设备的冲头就像一个大力士,用力地砸向平板材料。
这时候就会按照模具的形状把平板材料变成新的形状。
这声音还挺大的呢,就像有人在用力敲鼓一样。
而且在这个过程中,压力要控制好,压力小了可能冲压不完全,压力大了又可能把材料给弄坏了。
就像我们捏橡皮泥,力气小了捏不出形状,力气大了就把橡皮泥捏得乱七八糟的。
3. 退料。
冲压完了之后,要把成品或者废料从模具里退出来呀。
这就像是从盒子里拿出小玩具一样。
这个过程也得顺利,如果退料不顺畅,可能会影响下一次的冲压呢。
三、冲压后的处理。
冲压完了可还没结束哦。
1. 清理。
冲压后的平板材料或者成品上面可能会有一些残渣呀,油渍之类的。
这就需要清理干净,就像洗脸一样,要把脸上的脏东西都洗掉。
清理干净了才能保证产品的质量,也能让产品看起来更漂亮。
2. 检验。
这一步可不能少。
要仔细检查冲压出来的东西是不是符合要求。
有没有裂缝呀,形状是不是完全正确呀。
就像考试之后检查试卷一样,要仔仔细细的。
如果有不合格的产品,就得想办法改进或者重新冲压。
3. 包装。
最后呢,合格的产品就要包装起来啦。
这就像给小宝贝穿上漂亮衣服一样。
包装可以保护产品,还能让产品在运输和储存的过程中不受到损坏。
包装也要选择合适的材料,有的产品可能需要软一点的包装,有的可能需要硬一点的。
冷冲压模具工艺是一种金属加工方法,其主要针对金属材料,通过冲床等压力设备迫使材料发生形变或分开,以得到满足实际要求的产品零件,简称:冲压件。
模具的冲压工序有很多种情况,对此很多朋友表示不太理解,在这里小编给大家总结最常见冲压工序。
如下:1、冲裁将材料进行分离的一种冲压工序的总称。
其包括有:落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开等2、下外形主要是裁切掉材料外围一圈多余材料而达到符合尺寸要求的冲压工序3、切舌把材料中某一部分进行切开一个口子,但并非全部切完,常见为长方形只切三边而保留一边不动,主要作用为定步距。
4、扩口此工序不常见,多为管状零件需要将端部或某处向外扩大为喇叭状的情况5、缩口与扩口刚好相反,是将管状零件需要将端部或某处向内缩小的一种冲压工序6、冲孔为了得到零件中的空心部分,将完整材料中间通过冲头与刀口将材料进行分离后得到相应的孔形尺寸7、精冲当冲压件需要断面质量为全光亮带时,就可以称为“精冲”(注:普通冲裁断面分:塌角带、光亮带、断裂带、毛刺区四部分)8、全光亮冲裁与精冲不同的是全光亮冲裁必须在一步冲裁中得到全光亮带而精冲不是9、深孔冲裁当产品中的孔径小于材料厚度的时候就可以理解为深孔冲裁,其冲压难度表现为冲头易断10、打凸包在平板材料上打出一个凸起而起到相应使用要求的工序11、成形很多朋友把成型理解成折弯,这是不严谨的。
因为折弯是成型中的一种类型,成型时指所有流动性材料工序的总称12、折弯将平板材料通过凸、凹模镶件进行塑性变形后得到相应角度、形状的一种常规工序13、压筋此一般用于尖角折弯成型镶件内,主要是通过将折弯位置材料打出凸坑以降低材料回弹,保证角度稳定的一种结构14、压花在材料表面通过冲头压出特殊图案的一种工序,常见有:压字、麻点等15、卷圆成型工艺的一种,是通过将产品外形卷曲成圆形的一种工序16、翻孔将冲压件内孔进行外翻而得到一定高度的侧边的工序17、校平主要针对产品平面度要求较高的情况,当冲压件由于应力出现平面度超差时就需要采用校平工序进行校平18、整形当产品成型完成后,角度、形状并非理论尺寸时就需要考虑加一部工序进行微调来保证角度稳定,这种工序就称为“整形”19、拉深通常指将平板料通过方法得到空心零件的过程称为拉伸工序,主要通过凸、凹模来进行完成20、连续拉深通常指在一个料带中,通过一副或几幅模具将同一位置的材料多次拉伸而形成的一种拉伸工艺21、变薄拉深连续拉伸、深拉伸都属于变薄拉伸系列,指拉伸后的零件壁厚会少于材料本身的厚度22、拉延其原理与凸包类似,都是将材料打凸。
冲压工艺流程冲压工艺流程是指将原材料(金属板、带等)通过冲床和冲模来进行机械成形的一种加工方法。
下面是一个常见的冲压工艺流程。
1. 设计零件:首先,根据产品的需求和设计要求,进行零件的设计和绘图工作。
在设计零件时需要考虑到材料的选择、零件的结构和功能等因素。
2. 材料准备:选择适合的原材料,一般为金属板材或者金属带材。
根据设计要求进行裁剪和修整,确保材料的规格尺寸满足工艺要求。
3. 冲模制作:根据设计图纸,制作冲模。
冲模一般由上模和下模组成,通常采用硬质合金材料制作。
冲模的制作需要考虑到材料的选择、模具的尺寸以及零件的结构等因素。
4. 模具装配:将制作好的冲模安装到冲床上,确保冲床的调整和模具的安装调试工作完成。
调节好冲床的参数,包括冲床的压力、行程以及速度等。
5. 材料压入:将原材料放置在冲模中,通过冲床的下压,使得原材料进入到冲模中,并完成冲剪、冲孔、拉膜等工艺。
整个过程中需要控制好冲床的参数,确保冲床和冲模能够正确地完成工艺操作。
6. 分离和回收:将完成冲压工艺的零件由冲模中分离出来,根据需要进行清洗和处理。
对于不合格的零件,则需要进行筛选和处理,以保证产品质量。
7. 表面处理:根据产品的要求,进行表面处理工作。
表面处理的方法包括镀锌、喷涂、喷砂、氧化、抛光等。
8. 检验和包装:对零件进行尺寸、外观等方面的检验,确保产品质量符合要求。
然后对完成的产品进行包装,以便于运输和存储。
以上是一个常见的冲压工艺流程,当然根据不同的产品和要求,具体的工艺流程可能会有所不同。
冲压工艺流程是一项技术含量较高的加工方法,能够有效地提高生产效率和产品质量。
冲压工艺及模具设计冲压工艺及模具设计是现代工业制造中常用的一种技术,它通过将金属板材或者其他形状的金属件置于模具中,然后通过冲压机的动作使得金属材料发生塑性变形以得到所需的形状和尺寸。
冲压工艺及模具设计是一门综合性强的工艺技术,以下将介绍其包括冲压工艺流程、模具设计原则、模具结构设计、模具构件选用等相关内容。
一、冲压工艺流程冲压工艺分为单道冲压和多道冲压两种。
单道冲压是指在一个冲压过程中完成产品的全体造型,多道冲压是指通过多次冲压工艺来完成产品的全体造型。
下面将以多道冲压为例介绍冲压工艺流程。
1.材料准备:选择合适的板材材料,进行剪切、铺料等准备工作。
2.模具设计:根据产品的形状和尺寸要求,设计合适的冲压模具。
3.上料:将材料板厚按照模具规格要求剪切成对应尺寸,然后放置在模具上。
4.开模:通过冲压机的动作,使得模具上的凸模与凹模对压,使材料发生塑性变形。
5.去杂及模具保养:在冲压过程中会产生一些杂质,需要及时清理,并对模具进行保养和维护。
二、模具设计原则模具设计是冲压工艺的核心环节,它直接影响着产品的质量和成本。
在进行模具设计时,需要遵循以下原则:1.合理性原则:模具结构要合理,能够满足产品的形状和尺寸要求,并且易于加工和调整。
2.稳定性原则:模具要具有足够的刚性和稳定性,能够承受冲压机的冲击力和振动。
3.高效原则:模具设计要考虑工作效率,设计出能够实现快速冲压的模具结构。
4.经济原则:模具的设计和制造成本要较低,以降低产品的制造成本。
三、模具结构设计模具的结构设计是模具设计的重要环节,它包括模具的整体结构、分段结构、导向结构等。
下面将介绍常用的模具结构设计方法:1.整体结构设计:将模具设计为一个整体结构,具有较好的刚性和稳定性。
2.分段结构设计:根据产品的形状和尺寸要求,将模具分为多个部分,通过连接件进行连接。
3.导向结构设计:模具需要具有良好的导向性,避免材料在冲压过程中发生歪斜和偏移。
4.其他辅助结构设计:模具还需要考虑各种辅助结构,如剪断边缘结构、定位结构、脱模结构等。
冲压工艺流程冲压工艺是使板料经分离或成形而得到制件的工艺。
冲压工艺的制作流程是怎样的。
小编给大家整理了关于冲压工艺流程,希望你们喜欢!冲压工艺种类冲压主要是按工艺分类,可分为分离工序和成形工序两大类。
分离工序也称冲裁,其目的是使冲压件沿一定轮廓线从板料上分离,同时保证分离断面的质量要求。
成形工序的目的是使板料在不破坯的条件下发生塑性变形,制成所需形状和尺寸的工件。
在实际生产中,常常是多种工序综合应用于一个工件。
冲裁、弯曲、剪切、拉深、胀形、旋压、矫正是几种主要的冲压工艺。
冲压用板料的表面和内在性能对冲压成品的质量影响很大,要求冲压材料厚度精确、均匀;表面光洁,无斑、无疤、无擦伤、无表面裂纹等;屈服强度均匀,无明显方向性;均匀延伸率高;屈强比低;加工硬化性低。
在实际生产中,常用与冲压过程近似的工艺性试验,如拉深性能试验、胀形性能试验等检验材料的冲压性能,以保证成品质量和高的合格率。
模具的精度和结构直接影响冲压件的成形和精度。
模具制造成本和寿命则是影响冲压件成本和质量的重要因素。
模具设计和制造需要较多的时间,这就延长了新冲压件的生产准备时间。
模座、模架、导向件的标准化和发展简易模具(供小批量生产)、复合模、多工位级进模(供大量生产),以及研制快速换模装置,可减少冲压生产准备工作量和缩短准备时间,能使适用于减少冲压生产准备工作量和缩短准备时间,能使适用于大批量生产的先进冲压技术合理地应用于小批量多品种生产。
冲压设备除了厚板用水压机成形外,一般都采用机械压力机。
以现代高速多工位机械压力机为中心,配置开卷、矫平、成品收集、输送等机械以及模具库和快速换模装置,并利用计算机程序控制,可组成高生产率的自动冲压生产线。
在每分钟生产数十、数百件冲压件的情况下,在短暂时间内完成送料、冲压、出件、排废料等工序,常常发生人身、设备和质量事故。
因此,冲压中的安全生产是一个非常重要的问题。
冲压工艺的特点(1)冲压是一种高生产效率、低材料消耗的加工方法。
冲压工艺流程冲压工艺是指通过钣金加工机床,对金属板材进行压制、冲孔、弯曲、拉伸等处理工艺的总称。
它是制造各种零部件的一种重要工艺,广泛应用于汽车、电器、通讯、电子、机械制造等领域。
下面我们将详细介绍冲压工艺的流程。
一、模具设计冲压工艺的第一步是模具设计。
模具的设计需要根据被加工的零件的尺寸、形状和要求,制作出相应的模具。
模具能够在短时间内将金属板材加工成符合所需形状的零件。
二、材料切割或定尺在冲压工艺中,金属板材需要被切割或定尺。
这个步骤需要根据被加工的零件的尺寸和要求,将金属板材进行切割或者定尺。
在这个步骤中,需要使用切割机和裁板机等设备。
三、模具调整在模具设计完成之后,需要对模具进行调整。
模具调整时需要将其与机床进行配合,根据加工要求将模具准确、平整地安装在机床上。
四、精确定位精确定位是冲压工艺流程中非常重要的一步。
在精确定位时要保证零件的位置准确无误,这可以通过机床的数控系统进行自动定位。
五、冲压加工在进行冲压加工时,需要将模具配合机床进行操作。
机床会按照加工好的程序进行操作,从而将金属板材加工成符合要求的零部件。
六、去毛刺在冲压加工完成之后,需要对加工出来的零件进行去毛刺处理。
去毛刺需要使用专门的设备,对零件表面进行抛丸或者机械去毛刺处理。
七、品质检测品质检测是冲压工艺中最后一个步骤。
在品质检测过程中,要对加工好的零件进行检查、测试,以确保其达到设计要求,是否存在问题需要及时进行处理。
总之,冲压工艺是一项非常复杂的加工技术,需要配合各种设备、技术手段和专业知识。
只有经过良好的模具设计、机床操作和后续处理等流程,才能够生产出高质量的零部件,为整个制造业提供优越的材料和零部件。
冲压工艺流程
《冲压工艺流程》
冲压工艺是一种利用模具对金属板材进行塑性变形加工的工艺。
其流程通常包括材料准备、模具设计、冲压加工和成品处理等环节。
首先是材料准备。
在冲压加工之前,需要准备好所需的金属板材。
通常使用的材料有钢板、铝板和铜板等。
这些板材会根据产品的要求进行切割和预处理,以确保其符合冲压加工的要求。
其次是模具设计。
冲压模具是冲压工艺的关键,其设计需要考虑到产品的形状、尺寸和加工精度等要求。
在模具设计中,还需要考虑到材料的流动性和弹性,以确保冲压加工过程中能够达到预期的效果。
然后是冲压加工。
冲压过程中,金属板材会被放置在模具上,然后受到一定的压力,通过模具的塑性变形,最终形成所需的产品形状。
冲压加工通常包括冲孔、拉延、弯曲等多种加工方式,可以满足不同形状和尺寸的产品加工要求。
最后是成品处理。
成品处理通常包括对产品表面的清洗、喷涂和烤漆等工艺,以提高产品的外观和耐腐蚀性能。
成品处理也可以包括对产品尺寸和形状的检测,以确保产品质量符合要求。
冲压工艺流程经过以上环节的精心设计和加工,可以生产出形
状多样、尺寸精准的金属制品,广泛应用于汽车制造、家电制造和建筑领域等各个行业。
冲压工艺流程冲压工艺是制造业中常见的一种加工方法,它通过模具和压力将金属板材冲压成所需形状的工件。
冲压工艺流程包括设计模具、选材、切割、成形、冲压、组装等多个环节,下面将详细介绍其流程。
首先,冲压工艺的第一步是设计模具。
模具的设计需要根据最终产品的形状和尺寸来确定,设计师需要考虑到材料的强度、韧性以及成形后的工件质量。
模具的设计不仅要满足产品的要求,还需要考虑生产效率和成本控制。
第二步是选材。
在冲压工艺中,选材是非常重要的一环。
材料的选择直接影响到产品的质量和成本。
常见的冲压材料包括冷轧板、热轧板、不锈钢板等。
选材时需要考虑材料的机械性能、成本、可加工性以及环保性能。
接下来是切割。
切割是将原材料按照模具设计的尺寸进行裁剪,以便后续成形。
切割可以采用剪切机、冲床等设备进行,切割后的材料需要经过去毛刺、折弯等工序进行加工处理。
然后是成形。
成形是将切割后的材料通过模具进行成形,常见的成形工艺包括拉深、拉伸、弯曲等。
成形过程需要根据产品的形状和要求选择合适的成形工艺,同时需要控制好成形过程中的温度、压力等参数。
冲压是冲压工艺的核心环节。
在冲压过程中,通过模具对材料进行冲压,将其变形成所需形状的工件。
冲压过程需要控制好冲床的速度、冲头的压力以及模具的精度,以确保产品质量。
最后是组装。
在冲压工艺流程中,一些产品可能需要多个零件进行组装,组装工艺需要考虑到零件之间的配合精度、连接方式以及产品的整体结构稳定性。
总的来说,冲压工艺流程包括设计模具、选材、切割、成形、冲压、组装等多个环节,每个环节都需要严格控制,以确保最终产品的质量和成本控制。
冲压工艺在制造业中有着广泛的应用,掌握好冲压工艺流程对于提高产品质量和生产效率具有重要意义。
五金冲压工艺流程一、概述五金冲压工艺是一种常见的金属加工方式,通过冲压机械设备对金属材料进行变形加工,制造出各种形状的五金零件。
本文将详细介绍五金冲压工艺的流程和步骤。
二、工艺流程五金冲压工艺流程主要包括以下几个步骤:1. 材料准备在冲压工艺中,常用的金属材料包括钢板、铝板、不锈钢板等。
首先需要根据产品的要求选择合适的材料,并按照尺寸要求进行切割和整理,以便后续的冲压加工。
2. 模具设计和制造根据产品的形状和尺寸要求,设计并制造相应的冲压模具。
模具的设计要考虑到产品的形状、尺寸、精度等因素,以确保冲压过程中能够得到符合要求的产品。
3. 冲压加工将准备好的金属材料放入冲压机械设备中,通过上下模具的压力,使材料在冲压过程中发生塑性变形,从而得到所需形状的产品。
冲压过程中需要控制好冲压速度、压力和角度,以确保产品的质量和精度。
4. 补充工艺在冲压加工完成后,有些产品可能需要进行进一步的补充工艺,如切割、折弯、焊接等。
这些工艺的目的是进一步调整产品的形状和尺寸,以满足客户的需求。
5. 表面处理冲压加工完成的产品可能需要进行表面处理,以提高产品的外观和质量。
常见的表面处理方式包括电镀、喷涂、抛光等,可以根据产品的要求选择合适的表面处理方法。
6. 检验和质量控制在整个冲压工艺流程中,需要进行产品的检验和质量控制,以确保产品符合要求。
常见的检验方法包括外观检查、尺寸测量、材料成分检测等,可以根据产品的特点选择合适的检验方法。
7. 包装和出货冲压加工完成的产品经过检验合格后,需要进行包装,以保护产品的安全和完整。
包装方式可以根据产品的形状和尺寸选择合适的包装材料和方法。
最后,将包装好的产品出货给客户。
三、优势和应用领域五金冲压工艺具有以下优势:1. 生产效率高:冲压工艺可以实现批量生产,提高生产效率。
2. 产品精度高:冲压工艺可以实现高精度的产品制造,满足客户的要求。
3. 工艺灵活性强:冲压工艺可以制造出各种形状的产品,适用于不同的应用领域。
