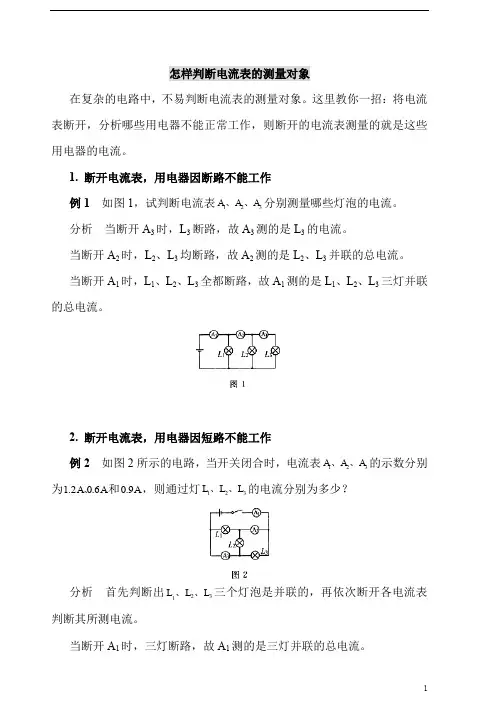

初中物理怎样判断电流表的测量对象
华继干
在复杂的电路中,不易判断电流表的测量对象。这里教你一招:将电流表断开,分析哪些用电器不能正常工作,则断开的电流表测量的就是这些用电器的电流。
1. 断开电流表,用电器因断路不能工作
例1 如图1,试判断电流表321A A A 、、分别测量哪些灯泡的电流。
分析 当断开A 3时,L 3断路,故A 3测的是L 3的电流。
当断开A 2时,L 2、L 3均断路,故A 2测的是L 2、L 3并联的总电流。
当断开A 1时,L 1、L 2、L 3全都断路,故A 1测的是L 1、L 2、L 3三灯并联的总电流。
2. 断开电流表,用电器因短路不能工作
例2 如图2所示的电路,当开关闭合时,电流表321A A A 、、的示数分别为A A 6.02.1、
和A 9.0,则通过灯321L L L 、、的电流分别为多少?
分析 首先判断出321L L L 、、三个灯泡是并联的,再依次断开各电流表判断其所测电流。
当断开A 1时,三灯断路,故A 1测的是三灯并联的总电流。
当断开A 2时,如图3,L 1、L 2被短路,故A 2测的是L 1、L 2两灯并联的电流。
当断开A 3时,如图4,L 2、L 3被短路,故A 3测的是L 2、L 3两灯并联的电流。 所以A I I I 2.1321=++
A I I A I I 9.06.03221=+=+,
解得A I A I A I 6.03.03.0321===,,
练习
1. 如图5,三只电流表的读数分别为321I I I 、、,这三个电流的大小关系为( )
A. 321I I I ==
B. 321I I I >>
C. 321I I I +>
D. 321I I I +=
2. 如图6所示,流过灯泡L 1的电流为I 1,流过灯泡L 2的电流为I 2,电流表的读数为I 3,则三个电流的关系是( )
A. 213I I I +=
B. 321I I I +=
C. 0231==I I I ,
D. 0321==I I I ,
答案:1. (C )。
2. (C )。
