晶体管放大电路基础三极管

晶体三极管又称晶体管、双极型晶体管；在晶体管中有两类不同的载流子参与导电。

一、晶体管的结构和类型
1.晶体管的结构
在同一个硅片上制造出三个掺杂区域，并形成两个PN结，就形成三极管。

2.晶体管的类型
基极为P的称为NPN型，基极为N的称为PNP型。

二、晶体管的电流放大作用
晶体管的放大状态的外部条件：发射结正偏且集电结反偏。

发射结正偏：发射区的载流子可以扩散到基区
集电结反偏：基区的非平衡少子(从发射区扩散到基区的载流子)可以漂移到集电区。

如果发射结正偏，集电结也正偏，出现的情况将是发射区的载流子扩散到基区，同时集电区的载流子也漂移到基区。

1.晶体管内部载流子运动
①发射结正偏：发射区载流子向基区扩散，基区空穴向发射区漂移
②集电极反偏，非平衡少子运动：从发射区过来的载流子到达基区后，称为非平衡少子(基区是P带正电，载流子是电子，所以是非平衡少子；基区空穴虽然是多子，但是数量比较少)，一方面与基区的空穴复合(少量)；另一方面，由于集电极反偏，会产生非平衡少子的漂移运动，非平衡少子从基区漂移到集电极，从而产生漂移电流。

由于集电极面积非常大，所以可以产生比较大的漂移电流(到达基区的载流子，由于集电极反偏，所以对基区的非平衡少子有吸引，集电极带正电，非平衡少子带负电）
③集电极反偏，少子漂移电流：由于集电结反偏，处于基区的少子(电子)会漂移运到到集电区；集电区的少子(空穴)会漂移运动到基区
2.晶体管中的电流分关系
三、共射电路放大系数
1.直流放大系数：放大系数：I c=(1+β)I B
2.交流放大系数：直流电流放大系数可以代替交流电流放大系数
四、结语
希望本文对大家能够有所帮助。

测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

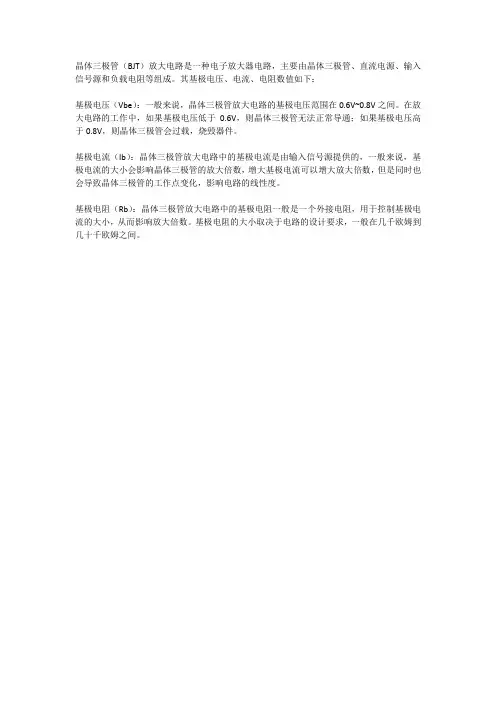

晶体三极管（BJT）放大电路是一种电子放大器电路，主要由晶体三极管、直流电源、输入信号源和负载电阻等组成。

其基极电压、电流、电阻数值如下：
基极电压（Vbe）：一般来说，晶体三极管放大电路的基极电压范围在0.6V~0.8V之间。

在放大电路的工作中，如果基极电压低于0.6V，则晶体三极管无法正常导通；如果基极电压高于0.8V，则晶体三极管会过载，烧毁器件。

基极电流（Ib）：晶体三极管放大电路中的基极电流是由输入信号源提供的，一般来说，基极电流的大小会影响晶体三极管的放大倍数，增大基极电流可以增大放大倍数，但是同时也会导致晶体三极管的工作点变化，影响电路的线性度。

基极电阻（Rb）：晶体三极管放大电路中的基极电阻一般是一个外接电阻，用于控制基极电流的大小，从而影响放大倍数。

基极电阻的大小取决于电路的设计要求，一般在几千欧姆到几十千欧姆之间。

第二章三极管及放大电路基础教学重点1•了解三极管的外形特征、伏安特性和主要参数。

2•在实践中能正确使用三极管。

3•理解放大的概念、放大电路主要性能指标、放大电路的基本构成和基本分析方法。

4•掌握共发射极放大电路的组成、工作原理，并能估算电路的静态工作点、放大倍数、输入和输出电阻等性能指标。

5 •能搭建分压式放大电路，并调整静态工作点。

教学难点1 •三极管的工作原理。

2.放大、动态和静态以及等效电路等概念的建立。

3 •电路能否放大的判断。

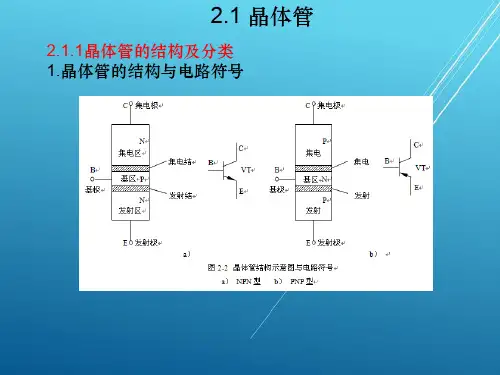

学时分配2.1三极管2.1.1三极管的结构与符号通过实物认识常见的三极管三极管有三个电极，分别从三极管内部引出，其结构示意如图所示。

集电区基区发射区发射极e按两个PN结组合方式的不同，三极管可分为PNP型、NPN型两类，其结构示意、电路符号和文字符号如图所示。

集电极cNC e发射极eNPN型PNP型有箭头的电极是发射极，箭头方向表示发射结正向偏置时的电流方向，由此可以判断管子是PNP型还是NPN型。

三极管都可以用锗或硅两种材料制作，所以三极管又可分为锗三极管和硅三极管。

2.1.2三极管中的电流分配和放大作用动画：三极管电流放大作用的示意做一做：三极管中电流的分配和放大作用观察分析实验参考数据：1） 三极管各极电流分配关系：I E = I B + I C ， I E ~l C ? 1 2B2） 基极电流和集电极电流之比基本为常量，该常量称为共发射极直流放大系数B3）基极电流有微小的变化量 A B ，集电极电流就会产生较大的变化量 A i c ,且电流变化量之比也基本为常量，该常量称为共发射交流放大系数1“定义为：r ： PNP 型三极管放大工作时，其电源电压 V CC 极性与NPN 型管相反，这时，管子三个电极的电流方向也与 NPN 型管电流方向相反，电位关系则为V E >V B >V C 。

2.1.3三极管的特性曲线三极管在电路应用时，有三种组态（连接方式），以基极为公共端的共基极组态、以发射极为公共端的共发射极组态和以集电极为公共端的共集电极组态，如图所示。
