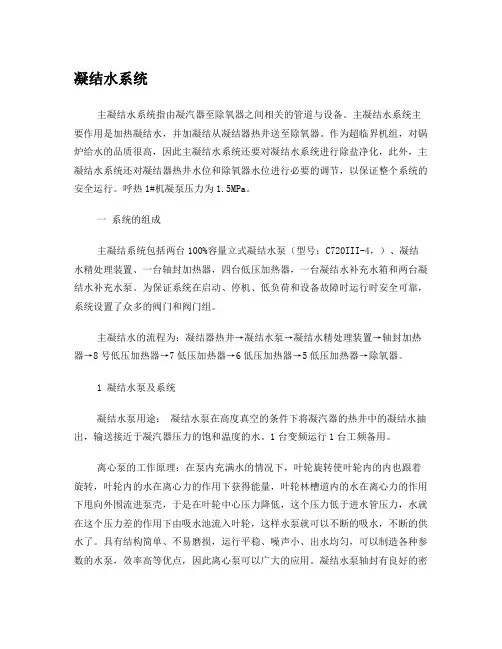

凝结水系统主凝结水系统指由凝汽器至除氧器之间相关的管道与设备。
主凝结水系统主要作用是加热凝结水,并加凝结从凝结器热井送至除氧器。
作为超临界机组,对锅炉给水的品质很高,因此主凝结水系统还要对凝结水系统进行除盐净化,此外,主凝结水系统还对凝结器热井水位和除氧器水位进行必要的调节,以保证整个系统的安全运行。
呼热1#机凝泵压力为1.5MPa。
一系统的组成主凝结系统包括两台100%容量立式凝结水泵(型号:C720III-4,)、凝结水精处理装置、一台轴封加热器,四台低压加热器,一台凝结水补充水箱和两台凝结水补充水泵。
为保证系统在启动、停机、低负荷和设备故障时运行时安全可靠,系统设置了众多的阀门和阀门组。
主凝结水的流程为:凝结器热井→凝结水泵→凝结水精处理装置→轴封加热器→8号低压加热器→7低压加热器→6低压加热器→5低压加热器→除氧器。
1 凝结水泵及系统凝结水泵用途:凝结水泵在高度真空的条件下将凝汽器的热井中的凝结水抽出,输送接近于凝汽器压力的饱和温度的水。
1台变频运行1台工频备用。
离心泵的工作原理:在泵内充满水的情况下,叶轮旋转使叶轮内的内也跟着旋转,叶轮内的水在离心力的作用下获得能量,叶轮林槽道内的水在离心力的作用下甩向外围流进泵壳,于是在叶轮中心压力降低,这个压力低于进水管压力,水就在这个压力差的作用下由吸水池流入叶轮,这样水泵就可以不断的吸水,不断的供水了。
具有结构简单、不易磨损,运行平稳、噪声小、出水均匀,可以制造各种参数的水泵,效率高等优点,因此离心泵可以广大的应用。
凝结水泵轴封有良好的密封性能,不允许发生漏泄现象。
凝结水泵轴封采用机械密封。
泵能在出口阀关闭的情况下启动,而后开启出口阀门。
泵能承受短时间的反转。
2 凝结水精处理装置为确保锅炉给水品质,防止由于铜管泄漏或其它原因造成凝结水中的含盐量增大。
(大机组特有)。
3 轴封加热器及凝结水最小流量再循环在汽轮机级内,主要是在隔板和主轴的间隙处,以及动叶顶部与汽缸(或隔板套)的间隙处存在漏汽。
凝结水系统概述凝结水系统是指将热能转化为冷凝水的技术和设备,在工业和商业领域中被广泛应用。
本文将对凝结水系统进行概述,介绍其原理、应用领域以及优势。
一、凝结水系统的原理凝结水系统基于物质的凝结原理,利用冷凝器将蒸汽或气体中的水蒸气冷却至低温状态,使其由气态转变为液态,形成冷凝水。
这些冷凝水可以被回收利用,从而提高能源利用效率。
二、凝结水系统的应用领域1. 能源生产与供应:凝结水系统在发电厂和热电厂中广泛应用。
通过回收充分利用冷凝水,可以提高热电能的转化效率,降低燃料消耗。
2. 制冷与空调:凝结水系统是空调和制冷设备中至关重要的组成部分。
通过回收冷凝水,不仅可以提高制冷效率,还可以减少水资源的浪费。
3. 医药制造:在医药制造过程中,凝结水系统可以用于加热和冷却处理,保证产品质量和生产效率。
4. 化工工艺:化工过程中常常需要进行冷凝操作,凝结水系统可以高效地实现这一需求,提高化工生产效率。
5. 食品加工与饮料生产:凝结水系统可以应用于食品加工与饮料生产中的冷却、消毒和清洗等环节,确保产品的安全和质量。
三、凝结水系统的优势1. 节约能源:凝结水系统可以回收利用热能,提高能源利用效率,减少能源的浪费。
2. 节约水资源:凝结水系统可以回收利用水资源,减少水的消耗,降低环境对水资源的压力。
3. 提高生产效率:凝结水系统可以加快生产速度,降低能源成本,提高产品质量和生产效率。
4. 环保可持续:凝结水系统具有环保的特点,通过减少能源消耗和水资源浪费,有助于减少对环境的影响,实现可持续发展。
5. 经济效益:凝结水系统的应用可以降低能源和水资源的成本,提高企业的竞争力和经济效益。
总结:凝结水系统作为一种能源和水资源利用技术,已被广泛应用于各个领域。
通过回收利用凝结水,可以提高能源利用效率,减少能源和水资源的浪费,同时还能提高生产效率和经济效益。
在未来的发展中,凝结水系统将继续发挥重要的作用,为企业和社会带来更多的益处。
凝结水系统介绍凝结水系统是一种用于回收和利用工业过程中产生的废热的设备。
在许多工业领域,例如发电厂、炼油厂和化工厂等,废热是一种宝贵的能源资源,如果不加以利用就会浪费掉。
而凝结水系统的作用就是通过收集和处理废热中的水蒸汽,将其凝结为液体水,并将其用于其他工艺流程或提供给其他系统使用。
凝结水系统的工作原理是基于水的特性和物理原理。
当热水蒸汽遇冷后,温度下降,水蒸汽会凝结成液体水。
凝结水系统利用这一原理,通过降温装置和冷凝器将废热中的水蒸汽冷却、凝结,然后通过收集和处理设备将凝结水与其他流体分离,得到纯净的液体水。
凝结水系统通常包括以下几个主要组成部分:1. 冷凝器:冷凝器是凝结水系统的核心设备,用于将水蒸汽冷却、凝结成液体水。
冷凝器通常采用换热器的形式,通过传热管或板式换热器将热水蒸汽与冷却介质进行热交换,使水蒸汽的温度降低到凝结点以下,从而使其凝结成液体水。
2. 分离设备:分离设备用于将凝结水与其他流体分离,以便得到纯净的液体水。
常见的分离设备包括沉淀池、离心分离器和过滤器等。
这些设备可以去除悬浮颗粒、沉淀物和其他杂质,使凝结水达到一定的水质要求。
3. 处理设备:处理设备用于对凝结水进行进一步处理,以满足特定的要求。
根据不同的应用场景,处理设备可以包括脱气器、除盐设备、pH调节器等。
这些设备可以去除水中的气体、溶解性盐分和调节水的酸碱度,使凝结水达到特定的水质标准。
4. 储存和供应系统:凝结水系统还需要具备储存和供应水的功能。
储存系统通常包括水箱或水塔等设备,用于储存凝结水。
供应系统则包括输送管道、泵站等设备,用于将凝结水输送到需要的地方,供给其他工艺流程或其他系统使用。
凝结水系统的优点在于能够回收和利用工业过程中产生的废热,实现资源的最大化利用。
通过凝结水系统,废热中的水蒸汽可以被有效地回收和利用,不仅可以降低能源消耗和环境污染,还可以降低生产成本。
此外,凝结水系统还可以改善工业过程中的热工性能,提高产品质量和生产效率。
一期精处理系统组成及操作一期精处理概述一期2×600MW机组设全容量凝结水处理系统,每台机组设置处理2×50%凝结水量的前置过滤器和高速混床,前置过滤器和混床系统均设有100%气动旁路。
精处理系统设有100%电动大旁路系统。
每台机组设一台再循环泵,其出力相当于每台混床出力的70%。
两台机组共用一套体外再生系统,每台过滤器及高速混床的最大出力为768t/h。
再生采用CONESEP锥斗分离法,可保证阴阳树脂分离后,阴树脂在阳树脂层内的含量(体积比)≤0.4%,阳树脂在阴树脂层内的含量(体积比)≤0.1%。
1.除盐系统:1.两台前置过滤器.2.两台高速混床. .3.一台再循环泵4三个电动旁路.如下图44 1 1 2 2 342体外再生系统:阳再生塔(兼贮存罐).阴再生塔(兼分离罐).隔离罐.酸储存罐.碱储存罐.冲洗水泵阳再生塔(兼贮存罐) 阴再生塔(兼分离罐) 隔离罐酸储存罐碱储存罐热水罐以冲洗水泵3.一期精处理工艺流程图示4.前置过滤器以及混床运行方式及设定前置过滤器旁路可开启0~100%,一台过滤器退出运行,自动开30%;两台过滤器退出运行,自动开100%。
当满足下列条件之一时,判断混床失效:混床运行进出口压差大于0.35MPa。
混床出口电导率大于0.2µS/cm。
混床出水SiO2含量大于15µg/L。
混床出水钠含量大于5µg/L。
混床周期制水量达到设定值。
在遇到下列情况之一时,100%大旁路系统的电动调节阀自动打开,解列凝结水精处理系统:进口凝结水水温≥60℃时。
精处理进口压力大于3.9MPa。
5一期精处理系统设备规范每台机凝结水量正常:1470t/h 最大:1536t/h系统运行压力正常:3.5MPa 最大:4.0MPa6.一期精处理过滤器以及混床投运方法(一)前置过滤器的投运(红色为重点注意)开前置过滤器加压门给系统加压。
系统压力稳定后,开过滤器进、出水门,关前置过滤器加压门,过滤器投入运行。
电厂化学水处理之凝结水处理概述火力发电厂锅炉的给水由汽轮机凝结水和锅炉补给水组成。
凝结水是锅炉给水的主要组成部分,它的量占锅炉给水总量的90%以上。
由此可知,给水质量在很大程度上取决于凝结水的水质。
因此对给水质量要求很高的现代高参数机组,除了锅炉补给水需进行净化处理外,凝结水也需进行净化处理。
由于这是对含杂质很低的水进行深度处理,因此又称凝结水精处理。
一、凝结水的污染火力发电厂的汽轮机凝结水是蒸汽在汽轮机中作完功以后冷凝形成的。
照理,凝结水应该是很纯净的,但实际上在形成过程中因某些原因会受到一定程度的污染,这些原因大致有以下几方面。
1.凝汽器漏冷却水凝结水污染的主要原因之一是冷却水从汽轮机凝汽器不严密的部位漏至凝结水中。
凝汽器不严密部位通常是在凝汽器铜管与管板的连接处,因为在汽轮机的长期运行过程中,由于工况的变动必然会使凝汽器内产生机械应力,所以即使凝汽器的制造和安装质量教好,在使用中仍然会发生铜管与管板的连接处严密性降低,冷却水漏入凝结水中的现象。
根据对许多大型机组的凝汽器所做的检查得知,汽轮机凝结水受冷却水污染的现象不可能完全消除。
在正常运行情况下,有少量冷却水渗漏到凝结水中的现象称为凝汽器渗漏,严密性很好的凝汽器可以做到渗漏量为汽轮机额定负荷时凝结水量的0.0035%~0.01%,一般为0.01~0.05%。
当凝汽器的铜管因制造缺陷或腐蚀而出现裂纹、穿孔或破损时,或者当铜管与管板的固接不良或遭到破坏时,则的冷却水漏到凝结水中量会显著的增大,这种现象称为凝汽器渗漏。
当冷却水漏入凝结水中时,该冷却水中各种杂质都将随之混入凝结水中。
凝结水因漏入冷却水而增加的含盐量与凝汽器泄露率和冷却水含盐量密切相关.凝汽器泄漏对凝结水的污染程度还与汽轮机的负荷有关,因为汽轮机的负荷很低时,凝结水量大为减少,但漏入的冷却水不因负荷的变化有多大变化,所以凝结水水质的恶化更为明显。
2.金属腐蚀产物的污染发电厂水汽系统的设备和管道,不可避免地要发生腐蚀,机组启动时,在水和蒸汽的冲刷下,这些腐蚀产物会进入凝结水中,腐蚀产物的主要成分是铁和铜的氧化物,其生成与许多因素有关,如:机组负荷的变化、设备停用期间保护的好坏、凝结水的pH值、给水的溶解氧及CO2含量等。
