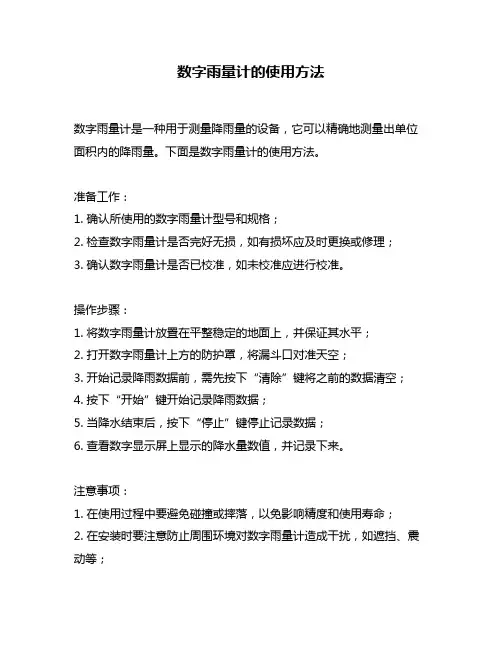

数字雨量计的使用方法
数字雨量计是一种用于测量降雨量的设备，它可以精确地测量出单位面积内的降雨量。
下面是数字雨量计的使用方法。
准备工作：
1. 确认所使用的数字雨量计型号和规格；
2. 检查数字雨量计是否完好无损，如有损坏应及时更换或修理；
3. 确认数字雨量计是否已校准，如未校准应进行校准。
操作步骤：
1. 将数字雨量计放置在平整稳定的地面上，并保证其水平；
2. 打开数字雨量计上方的防护罩，将漏斗口对准天空；
3. 开始记录降雨数据前，需先按下“清除”键将之前的数据清空；
4. 按下“开始”键开始记录降雨数据；
5. 当降水结束后，按下“停止”键停止记录数据；
6. 查看数字显示屏上显示的降水量数值，并记录下来。
注意事项：
1. 在使用过程中要避免碰撞或摔落，以免影响精度和使用寿命；
2. 在安装时要注意防止周围环境对数字雨量计造成干扰，如遮挡、震动等；
3. 在记录数据时要注意清晰准确，以免出现误差；
4. 在使用前应对数字雨量计进行校准，以保证测量结果的准确性。
总结：
数字雨量计是一种精确测量降水量的设备，其使用方法简单易懂。
在使用前需进行校准，并注意操作过程中的各项细节和注意事项。

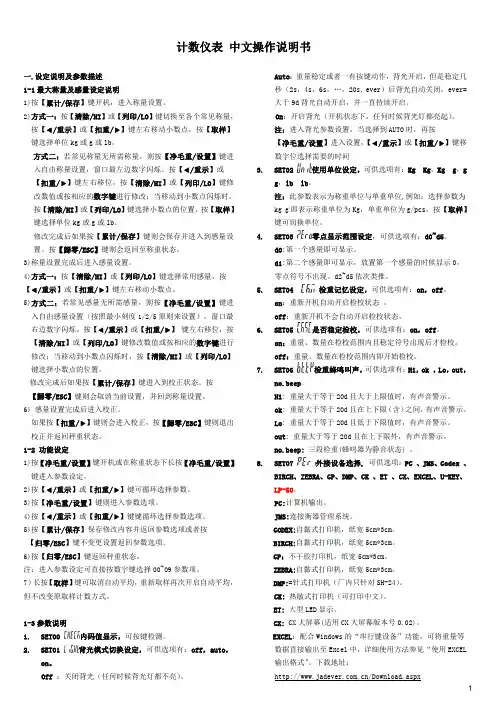

计数仪表中文操作说明书一.设定说明及参数描述1-1最大称量及感量设定说明1)按【累计/保存】键开机，进入称量设置。
2)方式一：按【清除/HI】或【列印/LO】键切换至各个常见称量，按【③/重示】或【扣重/④】键左右移动小数点，按【取样】键选择单位kg或g或lb。
方式二：若常见称量无所需称量，则按【净毛重/设置】键进入自由称量设置，窗口最左边数字闪烁。
按【③/重示】或【扣重/④】键左右移位，按【清除/HI】或【列印/LO】键修改数值或按相应的数字键进行修改；当移动到小数点闪烁时，按【清除/HI】或【列印/LO】键选择小数点的位置。
按【取样】键选择单位kg或g或lb。
修改完成后如果按【累计/保存】键则会保存并进入到感量设置。
按【歸零/ESC】键则会返回至称重状态。
3)称量设置完成后进入感量设置。
4)方式一：按【清除/HI】或【列印/LO】键选择常用感量，按【③/重示】或【扣重/④】键左右移动小数点。
5)方式二：若常见感量无所需感量，则按【净毛重/设置】键进入自由感量设置（按照最小刻度1/2/5原则来设置），窗口最右边数字闪烁。
按【③/重示】或【扣重/④】键左右移位，按【清除/HI】或【列印/LO】键修改数值或按相应的数字键进行修改；当移动到小数点闪烁时，按【清除/HI】或【列印/LO】键选择小数点的位置。
修改完成后如果按【累计/保存】键进入到校正状态。
按【歸零/ESC】键则会取消当前设置，并回到称量设置。
6)感量设置完成后进入校正。
如果按【扣重/④】键则会进入校正，按【歸零/ESC】键则退出校正并返回秤重状态。
1-2功能设定1)按【净毛重/设置】键开机或在称重状态下长按【净毛重/设置】键进入参数设定。
2)按【③/重示】或【扣重/④】键可循环选择参数。
3)按【净毛重/设置】键则进入参数选项。
4)按【③/重示】或【扣重/④】键键循环选择参数选项。
5)按【累计/保存】保存修改内容并返回参数选项或者按【归零/ESC】键不变更设置返回参数选项。
JDZ05-1型雨量数据采集器在降雨观测中的应用马丽英【摘要】简要介绍JDZ05-1型雨量数据采集器的工作性能，对JDZ05-1型雨量数据采集器与20 cm口径的(普通雨量器和自记雨量计)对比观测的雨量资料进行了回归分析，得出了各雨量站JDZ05-1型雨量数据采集器与普通雨量器、自记雨量计收集的雨量资料之间的相关性，从而揭示相关性的换算变化规律。
【期刊名称】《人民珠江》【年(卷),期】2011(032)003【总页数】4页(P31-34)【关键词】JDZ05-1型雨量数据采集器；雨量站；回归分析【作者】马丽英【作者单位】云南省水文水资源局红河分局，云南开远661600【正文语种】中文【中图分类】TV1230 引言长期以来，我国雨量站普遍使用20cm口径的普通雨量器和自记雨量计进行观测，虽然20cm口径普通雨量器人工观测记录的雨量精度较高，但观测的雨量数据既需要人工计算又不能计量降雨过程。
自记雨量计为模拟曲线记录，能记量降雨过程，所记录的曲线也不能进入计算机处理，所以给雨量数据的后续处理工作带来了许多困难，因此，处理记录信息就显得尤为重要。
随着电子技术的发展，20世纪70年代起，一些发达国家研制出一种集雨量数据的采集、储存、传输为一体的固态雨量采集仪，它具有无可比拟的优越性。
这种固态雨量采集仪能够与计算机接口，与20cm口径的普通雨量器和自记雨量计比较，固态雨量采集仪为自动测量、采集、存储降雨资料为一体的先进仪器，为水情信息传输自动化，以及为防汛抗旱及水文情报预报提供便捷的水情信息，可以快速、准确地掌握雨量信息，减少自然灾害的损失。
2001年云南省水文水资源局红河分局，引进了8台由澳大利亚DE公司生产的DT300型雨量数据采集器电路板，由南京水利水文自动化研究所进行组装生产出JDZ05－1型雨量数据采集器。
此采集器与20cm口径普通雨量器和自记雨量计进行了对比观测，经过多年的运行，有4台JDZ05－1型雨量数据采集器在正常工作，有1台运行了2年。

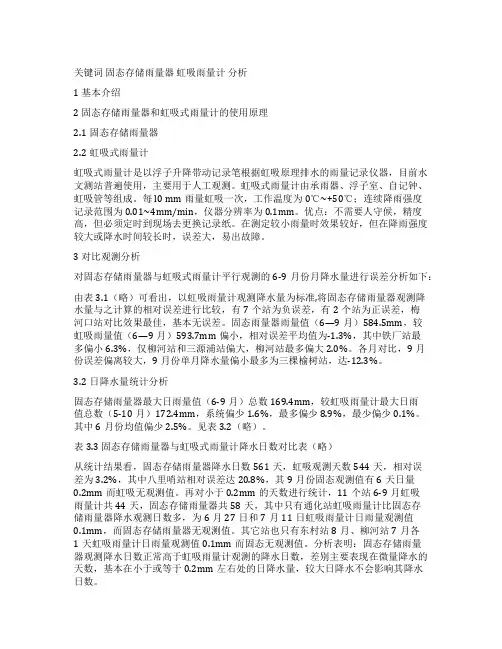

关键词固态存储雨量器虹吸雨量计分析1 基本介绍2 固态存储雨量器和虹吸式雨量计的使用原理2.1固态存储雨量器2.2虹吸式雨量计虹吸式雨量计是以浮子升降带动记录笔根据虹吸原理排水的雨量记录仪器，目前水文测站普遍使用，主要用于人工观测。
虹吸式雨量计由承雨器、浮子室、自记钟、虹吸管等组成。
每l0 mm雨量虹吸一次，工作温度为0℃~+50℃；连续降雨强度记录范围为0.01~4mm/min，仪器分辨率为0.1mm。
优点：不需要人守候，精度高，但必须定时到现场去更换记录纸。
在测定较小雨量时效果较好，但在降雨强度较大或降水时间较长时，误差大，易出故障。
3 对比观测分析对固态存储雨量器与虹吸式雨量计平行观测的6-9月份月降水量进行误差分析如下：由表3.1（略）可看出，以虹吸雨量计观测降水量为标准,将固态存储雨量器观测降水量与之计算的相对误差进行比较，有7个站为负误差，有2个站为正误差，梅河口站对比效果最佳，基本无误差。
固态雨量器雨量值（6—9月）584.5mm，较虹吸雨量值（6—9月）593.7mm偏小，相对误差平均值为-1.3%，其中铁厂站最多偏小6.3%，仅柳河站和三源浦站偏大，柳河站最多偏大2.0%。
各月对比，9月份误差偏离较大，9月份单月降水量偏小最多为三棵榆树站，达-12.3%。
3.2日降水量统计分析固态存储雨量器最大日雨量值（6-9月）总数169.4mm，较虹吸雨量计最大日雨值总数（5-10月）172.4mm，系统偏少1.6%，最多偏少8.9%，最少偏少0.1%。
其中6月份均值偏少2.5%。
见表3.2（略）。
表3.3 固态存储雨量器与虹吸式雨量计降水日数对比表（略）从统计结果看，固态存储雨量器降水日数561天，虹吸观测天数544天，相对误差为3.2%，其中八里哨站相对误差达20.8%，其9月份固态观测值有6天日量0.2mm而虹吸无观测值。
再对小于0.2mm的天数进行统计，11个站6-9月虹吸雨量计共44天，固态存储雨量器共58天，其中只有通化站虹吸雨量计比固态存储雨量器降水观测日数多，为6月27日和7月11日虹吸雨量计日雨量观测值0.1mm，而固态存储雨量器无观测值。
二、主要技术指标1．记录精度：当降雨强度在0～4毫米/分钟范围内变化记录误差应在±4%；时间误差：2分钟/月2．分辨率： 0.1毫米，；传输距离：≤500米3．存储容量：128KB，可以存储20000笔雨量数据4．存储格式：①年月日、站号②时间、雨量数据③月日、全天雨量数据5．取数方式：计算机取数6．工作方式：①方式一（1分钟）、②方式二（5分钟）7．数据处理：①存储、查看、合并分期文件②打印、显示数据表格、曲线③数据转换为Excel数据文件格式8．打印显示：①日期：年月日、时分、仪器号②数据：时、分及6位雨量数据③段显：显示6段制时段累计雨量9．电源：直流；（用户自备12V/7.5AH蓄电池）10．环境：-15～45℃；相对湿度≤85%）三、工作原理及主要结构1．工作原理：仪器工作原理见图1打开电源，不需设置任何参数，仪器即可自动进行正常工作。
仪器设置、修改的参数，关机或掉电时自动保存，开机时自动设置。
打印计算器平时显示呈关闭状态，需要查看显示时，请按任意键打开显示。
降雨时，雨量传感器的翻斗将雨水转换形成相应的电脉冲供单片机采集、存储。
通过RS232接口与计算机通信，读取数据。
2．主要结构：仪器由翻斗式雨量传感器、打印记录仪两部份组成。
采用低功耗单片机、时间电路、128KB存储器芯片组成一个控制系统，低功耗HR-8型打印计算器打印输出，通过RS232接口与计算机通信读取数据。
仪器结构简单、体积小，功耗低，自动化程度高，功能齐全。
结构连线示意见图（2）四、操作及使用方法本仪器操作均在仪器前面板的触摸键盘上（以下简称键盘），在您使用本仪器前，请仔细阅说明书，务必熟悉键盘功能及其操作，以便正确地操作、使用本仪器(一).电源选择、安装、连接1．打印计算器：取下电池盖装入4节5号电池(新的电池可连续使用30天左右)，并将输出插头插入仪器后面板打印插座。
为了节电，其电源一般情况下处于关闭状态。
需要查看或者设置参数时，按仪器任意键盘都将打开打印计算器电源。

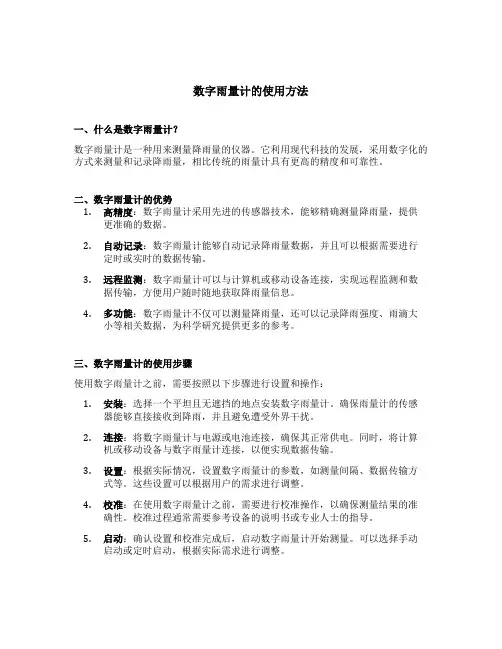

数字雨量计的使用方法一、什么是数字雨量计？数字雨量计是一种用来测量降雨量的仪器。
它利用现代科技的发展，采用数字化的方式来测量和记录降雨量，相比传统的雨量计具有更高的精度和可靠性。
二、数字雨量计的优势1.高精度：数字雨量计采用先进的传感器技术，能够精确测量降雨量，提供更准确的数据。
2.自动记录：数字雨量计能够自动记录降雨量数据，并且可以根据需要进行定时或实时的数据传输。
3.远程监测：数字雨量计可以与计算机或移动设备连接，实现远程监测和数据传输，方便用户随时随地获取降雨量信息。
4.多功能：数字雨量计不仅可以测量降雨量，还可以记录降雨强度、雨滴大小等相关数据，为科学研究提供更多的参考。
三、数字雨量计的使用步骤使用数字雨量计之前，需要按照以下步骤进行设置和操作：1.安装：选择一个平坦且无遮挡的地点安装数字雨量计。
确保雨量计的传感器能够直接接收到降雨，并且避免遭受外界干扰。
2.连接：将数字雨量计与电源或电池连接，确保其正常供电。
同时，将计算机或移动设备与数字雨量计连接，以便实现数据传输。
3.设置：根据实际情况，设置数字雨量计的参数，如测量间隔、数据传输方式等。
这些设置可以根据用户的需求进行调整。
4.校准：在使用数字雨量计之前，需要进行校准操作，以确保测量结果的准确性。
校准过程通常需要参考设备的说明书或专业人士的指导。
5.启动：确认设置和校准完成后，启动数字雨量计开始测量。
可以选择手动启动或定时启动，根据实际需求进行调整。
6.监测：在数字雨量计开始测量后，可以随时监测其工作状态和测量结果。
通过计算机或移动设备，可以实时查看降雨量数据和相关信息。
7.数据处理：数字雨量计会生成大量的数据，需要进行合理的处理和分析。
可以利用专业软件或数据处理工具，对数据进行统计、图表展示等操作。
8.维护：定期对数字雨量计进行维护和保养，确保其正常工作。
包括清洁传感器、更换电池、检查连接线等。
四、数字雨量计的应用领域数字雨量计在许多领域都有广泛的应用，包括但不限于：1.气象监测：数字雨量计是气象监测中不可或缺的设备，可以用于测量和记录降雨量，为气象预报和研究提供数据支持。
关于JDZ—1型雨量数据采集仪与WFZ—2型雨量、水位数
据采集仪的补充说明
杨荔
【期刊名称】《水利水文自动化》
【年(卷),期】2001(000)003
【摘要】介绍有关《JDZ－1型雨量数据采集仪与WFZ－2型雨量、水位数据采集仪》的使用问题，有助于用户更好地使用设备。
【总页数】3页(P43-44,46)
【作者】杨荔
【作者单位】南京水利水文自动化研究所
【正文语种】中文
【中图分类】P335.1
【相关文献】
1.JDZ-1型雨量数据采集仪在雨量测验上的应用 [J], 李克东;韩庆良;刘兴富
2.八家户站JDZ-1型雨量数据采集仪与20 cm口径雨量器误差分析——以2012年雨季5-8月资料值分析 [J], 张新婷

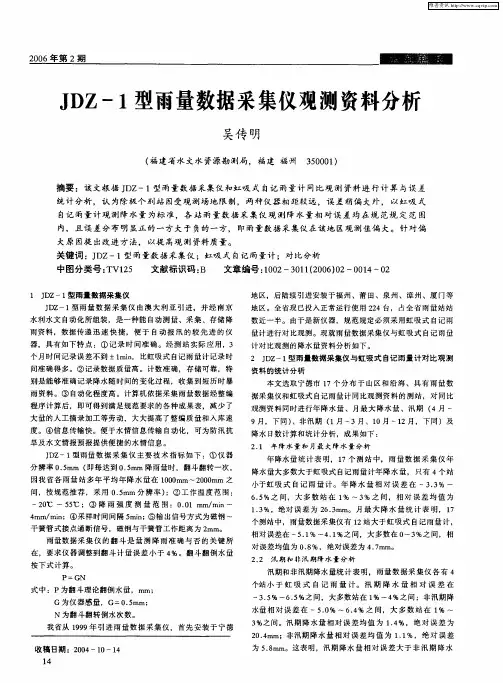

3.JDZ-1型雨量数据采集仪观测资料分析 [J], 吴传明
4.JDZ—1型雨量数据采集仪WFZ—2型雨量水位数据采集仪特点简介 [J], 杨荔
5.JDZ—1型雨量数据采集仪WFZ—2型水位、雨量数据采集仪在使用中应注意的几个问题 [J], 谈燕陵;杨荔
因版权原因，仅展示原文概要，查看原文内容请购买。
雨量监测仪又名为雨量计、数字雨量计、自动雨量计，其体积小巧美观便于携带，触摸式按钮，大屏幕点阵式液晶显示，操作方便，全中文菜单操作，操作简捷方便。
雨量监测仪能够监测当前雨量的大小，用mm来标识。
雨量记录仪最大的雨量测定范围为0.1～4mm/min，雨量测定精度为:±0.1mm，测定分辨率为0.1mm，实时显示功能，把仪器与电脑连接，就可以在电脑上实时显示参数曲线，探头具有一致性，可多点同步检测。
一、雨量监测仪的常规维护方法：雨量是气象要素的重要参数之一，降水是大自然中的一种现象。
它既能造福于人类，又能给人类带来灾难。
因此，准确地测量降水强度和降水量，一直是全国各气象计量单位所面临的重要课题。
雨量也是气象部门所观测的气象要素的重要参数。
在近几年来对于环境中的风速温湿度等检测均有一定的发展，他们均有自己相对应的检测仪器，风速的监测是风向风速仪，而温湿度的监测则是温湿度监测仪，因此对雨量监测就更加不能落后了，一辆的检测仪器直接借助自记式雨量计，这是一款专业的测量雨量监测仪器，广受各区域的喜好。
使用雨量监测仪的过程中还是要进行定期的维护，以此来保证测量的结果准确的同时，还能延长仪器的使用寿命，在市场使用的过程可以按照以下检测方法来进行维护：1应定期观察水平泡(旋开外侧螺母，打开外罩即可在底盘上看见)，若水平泡不在中心圆圈内，可用小扳手调节水平螺钉，调节时不能用力过大，以防底盘脚断裂。
2定期检查承水器内清洁情况，如有无尘土、树叶、昆虫等。
承水器内的网罩可通过拧松下端的固定螺帽得以清洗。
3对于仪器内部测量的结构也要进行定期的清洗，但是在清洗的过程中，要比较的小心，以防内部遭到破坏，雨量记录仪的雨量范围：0.1～4mm/min，雨量精度:±0.1mm，分辨率：0.1mm。
满足大部分区域的测量要求。
二、雨量监测仪功能特点：1、雨量监测仪手持机功能：1、自带无线传输功能，通过GPRS上传，所测量数据可通过一键发送或设置数据发送间隔，实时发送至服务器，上网页查看数据，无论身在何处只要能上网，均可查看下载数据。
雨量计使用说明生产厂家：金湖县联创仪表有限公司联系电话：0517-86883900133823039001.概述雨量计是专门用于自动测定降水情况的仪器。
本仪器采用翻头斗式雨量传感器，具有测量准确，显示直观，使用维护方便等特点，记录仪采用固态存储方式，可连续记录一个月内的雨量数据，并可与计算机相连接进行观测及记录。
本仪器可广泛应用与各大中院校以及农业，林业等单位用于对降雨量进行测定。
2.主要技术指标2.1测量口径：200mm2.2测量范围：0---4mm/min2.3记录时间：31天2.4通讯接口：485（通过转接头连接电脑232口）2.5电源：DC5V2.6重量：15KG2.7单次充电连续工作时间：>100小时3.结构简述雨量计由雨量传感器，连接电缆，记录仪等组成。
雨量传感器由承水器，导水漏斗，传感器，安装架，盖等组成。
承水器口径为200mm，通过锥形导水漏斗将雨水导入内部传感器装置进行测量，通过连接电缆对降雨量将数据传送至仪器内部单片机进行处理并储存，同时在仪器显示屏上对当前雨量值进行显示。
同时可对历史雨量变化曲线进行显示，通过按键操作，可查阅不同日期及不同P时间段内的雨量变化。
4.使用方法4.1选择空旷平坦的位置修筑一水泥平台，按雨量传感器三固定脚位孔在平台上预埋三个固定螺丝（如安装在屋顶或现有水泥平台上，可直接打孔加膨胀螺丝固定），再将雨量传感器牢固安装。
4.2将传感器电缆引入室内，插入室内主机后侧信号输入插座内4.3仪器使用内置电池前需对内部充电电池进行充电，充电时将随机配备的电源适配器插头插入仪器后面板上的电源输入插孔内。
再将电源连接只`220V电源，此时“充电”指示灯点亮（充电时间大约在5-8小时）当“完成”指示灯点亮时表示电池已充足点，可进行正常使用。
4.4使用时按下仪器后面板上的电源开关，液晶屏点亮，显示“8234雨量计”后即转入正常测量状态，同时状态指示灯间隙闪亮，表示仪器处于正常工作状态。
二、主要技术指标
1．记录精度：当降雨强度在0～4毫米/分钟范围内变化记录误差应在±4%；时间误差：2分钟/月
2．分辨率： 0.1毫米，；传输距离：≤500米
3．存储容量：128KB，可以存储20000笔雨量数据
4．存储格式：①年月日、站号
②时间、雨量数据
③月日、全天雨量数据
5．取数方式：计算机取数
6．工作方式：①方式一（1分钟）、②方式二（5分钟）
7．数据处理：①存储、查看、合并分期文件
②打印、显示数据表格、曲线
③数据转换为Excel数据文件格式
8．打印显示：①日期：年月日、时分、仪器号
②数据：时、分及6位雨量数据
③段显：显示6段制时段累计雨量
9．电源：直流；（用户自备12V/7.5AH蓄电池）
10．环境：-15～45℃；相对湿度≤85%）
三、工作原理及主要结构
1．工作原理：仪器工作原理见图1
打开电源，不需设置任何参数，仪器即可自动进行正常工作。
仪器设置、修改的参数，关机或掉电时自动保存，开机时自动设置。
打印计算器平时显示呈关闭状态，需要查看显示时，请按任意键打开显示。
降雨时，雨量传感器的翻斗将雨水转换形成相应的电脉冲供单片机采集、存储。
通过RS232接口与计算机通信，读取数据。
2．主要结构：
仪器由翻斗式雨量传感器、打印记录仪两部份组成。
采用低功耗单片机、时间电路、128KB存储器芯片组成一个控制系统，低功耗HR-8型打印计算器打印输出，通过RS232接口与计算机通信读取数据。
仪器结构简单、体积小，功耗低，自动化程度高，功能齐全。
结构连线示意见图（2）
四、操作及使用方法
本仪器操作均在仪器前面板的触摸键盘上（以下简称键盘），在您使用本仪器前，请仔细阅说明书，务必熟悉键盘功能及其操作，以便正确地操作、使用本仪器(一).电源选择、安装、连接
1．打印计算器：
取下电池盖装入4节5号电池(新的电池可连续使用30天左右)，并将输出插头插入仪器后面板打印插座。
为了节电，其电源一般情况下处于关闭状态。
需要查看或者设置参数时，按仪器任意键盘都将打开打印计算器电源。
查看或设置完毕参数后，请一定按【显示】键让打印计算器在一定时间内自动关闭电源。
2．记录仪：
(1).蓄电池选择
只用蓄电池时，选择主要根据仪器一次性工作的时间长短而定。
如果一次性工作时间为一个月，可选择12V/18AH的蓄电池；如果一次性工作时间为三个月，可选择12V/36AH以上的蓄电池，一定要选择免维护的固体蓄电池并配备相应的专用充电器，不要使用充液蓄电池。
(2).交流开关稳压电源连接
仪器配备12V/15W开关稳压电源，其中“L、N”端接220V交流电源，“+V+V–V-V”端任选一组“+V-V”输出，用仪器配备的电源连线接仪器后面板12V稳压电源接线端。
注意：红线接正极（＋）；黑线接负极（－），不能接错。
(3).蓄电池连接
用仪器配备的电源连线连接蓄电池和仪器，一头连接仪器后面板12V蓄电池的接线端子，带锷鱼夹一头连接蓄电池，注意：红线接正极（＋）；黑线接负极（－），一定不能接错。
(3). 交、直流电源同时连接
交、直流电源同时使用时，蓄电池可选择12V/7.5AH。
12V交流稳压电源接12V 稳压电源端，12V蓄电池接12V蓄电池端，平时交流电源自动向蓄电池浮充电，交流停电时，12V蓄电池自动接上供仪器的电源。
(二).键盘设置、功能及其参数选择和操作
仪器正常工作需的参数，我们可以通过正确地操作键盘设置入或修改，使其按照我们设定的工作方式进行相应工作，可见熟练地操作键盘、正确的选择仪器键盘参数是十分重要的。
现分别叙述如下：
键盘设置：仪器键盘设置见图3。
仪器前面板上共设置16个键盘，其中【0】～【９】设置为十个数字键；【清零】、【存储】、【时间】、【工作】、【段显】、【显示】、设置为六个功能键。
2．数字键：
键盘上的数字键0～9均按原数字含义定义。
3．键盘的功能及其参数选择和操作
功能键设置参数时，一律从参数数据的左边位起，按顺序置入机内。
位数不够时请添零占位。
如工作方式一（1分钟）应置01等，设置参数超出的位数均无效。
(1).【清零】键：清除已存储的数据
注意：首次使用仪器一定要用本键将存储器清零，使存储器处于正常工作状态。
例如：清零存储器。
具体操作如下：
①．按【清零】键：显示数字“8”，提示是否要清除已存储的数据。
如果一定要清除已存储的数据；
②．按数字键【1】、【8】：输入存储器清零密码“18”；
③．再按【清零】键确定，此时显示屏清零后显示数字“9”，告诉存储器已清零。
否则重新进行操作。
建议：每次读取数据后都将存储器清零，重新从起始位存储数据，节约资源。
(2).【时间】键：设置工作起始日期、时间
次按【时间】键，显示当前日期、时间，等待显示完毕；按数字键：输入12位日期、时间，当日期、时间有位数不够的，请一定要添“0”占位，日期、时间核对无错误后；再按【时间】键确定，此时显示屏清零后将输入的日期、时间显示一遍。
例如：置入安装仪器的时间：2006年08月26日9点18分，则操作方法如下：按【时间】键：显示当前日期、时间，待显示完毕后；
按数字键：【2】、【0】、【0】、【6】、【0】、【8】、
【2】、【6】、【0】、【9】、【1】、【8】。
再按【时间】键确定，此时显示屏清零后将输入的日期、时间显示一遍。
(3).【工作】键：设置工作时间间隔
仪器设置的工作时间间隔分为：工作方式一（01分钟）和工作方式二（05分钟）两种，是选择多少时间间隔打印和存储一笔雨量数据。
例如：设每隔1分钟记录一次，请按以下步骤操作：
①．按【工作】键，显示当前工作的时间值，待显示完毕；
②．按数字键【0】、【1】：输入2位工作时间值“01”，核对无错误后；
③．再按【工作】键确定，此时显示屏清零后将输入的工作时间值“01”显示一遍。
注意：如果计算器按的位数是0，0将不显示。
以下的所有功能键置数均同，恕不一一遨述。
设置完工作方式后，仪器将按照选定的工作方式时段打印、存储雨量数据。
否则，将按照默认的定时时间0点、8点、20点整打印、存储数据。
次日8点打印、存储记录全天累计雨量。
(4).【存储】键：按该键：显示已存的储数据笔数。
例如：查看已存储数据的具体笔数
按【存储】键：显示屏显示数字98；
说明：显示数据表示已存储98笔数据。
每笔数据包括时间和雨量数据。
(5).【段显】键：按该键：显示6段制累计雨量。
例如：查看当前时段的累计雨量数据
按【段显】键：显示屏显示数字1326.0125；
说明：该时段为12点~16点，在13点26分时已累计雨量12点5毫米。
(6).【显示】键：按该键：显示全天累计雨量数据。
例如：查看当前全天的累计雨量数据
按【显示】键：显示屏显示数字918.000165；
说明：9月18日已累计雨量16点5毫米。
(7).【FEED】键：安装打印纸、走纸
该键在打印计算器键盘上，用于安装打印纸。
装纸前用剪刀将纸前端剪平并剪掉一小角，把纸从打印计算器后面进纸窗送进并稍用力向前推，按本键直至纸从出纸窗口出现。
按本键空走纸一格。
(三).操作注意事
1．打印计算器【PRT】键禁止乱动，只有在显示屏左上角出现PRT字样时，一定要按键【PRT】将其字样消除，
否则影响仪器打印格式。
2．因键盘有一定的响应时间，故按键速度不能太快。
3．设置或修改完仪器参数后，一定要重新检查一遍，如不正确请重新设置或修改。
4．不需要打印记录，可将打印计算器拨掉，需要打印、查看数据时再将打印计算器插上，并不影响正常存储数据。
五、打印和数据存储格式
1．数据打印格式
2．txt件数据格式
3．Excel文件数据格式
降雨时，仪器打印、存储一笔数据的时间间隔由选择的工作方式确定1或者5
分钟。
以每日8时为日分界线，即本日8时至次日8时内的降雨量为本日降雨量。
每日8点整打印、存储昨日的全天累计降雨量。
仪器每日定时在0点、8点、20点整，打印、存储雨量数据。
其中0点整打印、存储当日的日期、时间、雨量数据及仪器号。
并空走纸一格以示日界区别。
六、安装与调试
（一）.传感器的安装与仪器安放
1．传感器安装
请按照翻斗式雨量传感器使用说明书要求安装。
2．仪器安放
仪器应安放在观测室的平台或者仪器桌上，使之平稳可靠，安放处应通风干燥，并采取相应的防潮及安全措施。
(二).仪器调试
1．功能键调试：
设置完时间和工作方式后，分别按【时间】和【工作】键，查看显示的时间和设置的工作方式是否相同。
2．仪器、传感器连接调试:
雨量传感器与仪器安装完毕后，用配备的传输线将其连接，接通电源，然后根据选择的参数通过键盘置入机内。
使仪器进入工作状态。
人为模拟地翻动雨量传感器翻斗并记住翻动的次数，按【显示】键，观察显示的雨量数据与翻动雨量传感器翻斗的次数是否一至。
如果数据相同则可关闭仪器电源后重新开启仪器电源，清零存储器并输入选择的相应参数使仪器正常运行。
数据采集：
（1）计算机带有RS232串行口
仪器默认串行通信为COM1口，波特率1200波特。
