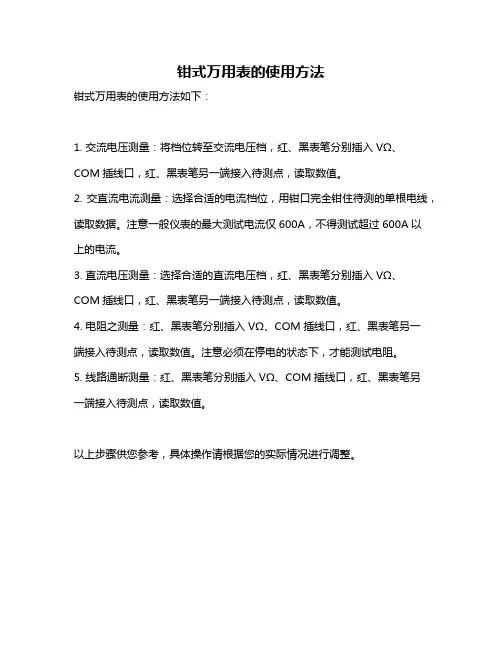

钳式万用表的使用方法
钳式万用表的使用方法
钳式万用表的使用方法如下：
1. 交流电压测量：将档位转至交流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。
2. 交直流电流测量：选择合适的电流档位，用钳口完全钳住待测的单根电线，读取数据。
注意一般仪表的最大测试电流仅600A，不得测试超过600A以
上的电流。
3. 直流电压测量：选择合适的直流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。
4. 电阻之测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一
端接入待测点，读取数值。
注意必须在停电的状态下，才能测试电阻。
5. 线路通断测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另
一端接入待测点，读取数值。
以上步骤供您参考，具体操作请根据您的实际情况进行调整。
钳形表 使用方法
钳形表是一种用于测量交流电流的便携式仪器，它可以直接夹在电线上进行测量，而不需要断开电路。
以下是钳形表的基本使用方法：
1. 选择合适的量程：首先，你需要根据你要测量的电流大小选择合适的量程。
如果选择的量程过大，可能会导致读数不准确；如果选择的量程过小，可能会损坏钳形表。
2. 打开钳形表：将钳形表的电源开关打开，此时钳形表的显示屏上应该显示“0.0”。
3. 夹住电线：将钳形表的两个钳口分别夹住电线，确保它们紧密接触。
注意，不要将钳口夹在电线的绝缘层上，而应该直接夹在电线的导体部分。
4. 读取读数：此时，钳形表的显示屏上应该会显示出电流的大小。
如果没有显示，可能是因为你选择的量程过大或过小，或者你的操作不正确。
5. 关闭钳形表：测量完毕后，记得关闭钳形表的电源开关。
注意事项：
1. 在使用钳形表之前，一定要确保你的手是干燥的，否则可能会导致触电。
2. 不要在有雷电的情况下使用钳形表，否则可能会导致设备损坏。
3. 不要在有高压电流的电路上使用钳形表，否则可能会导致设备损坏和触电。
4. 在使用钳形表时，一定要遵守安全规定，避免发生危险。
钳形表的使用方法

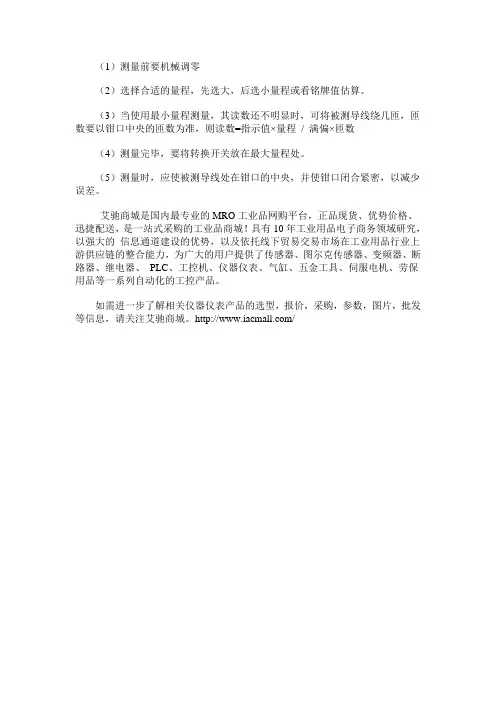

（1）测量前要机械调零
（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程/ 满偏×匝数
（4）测量完毕，要将转换开关放在最大量程处。
（5）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。

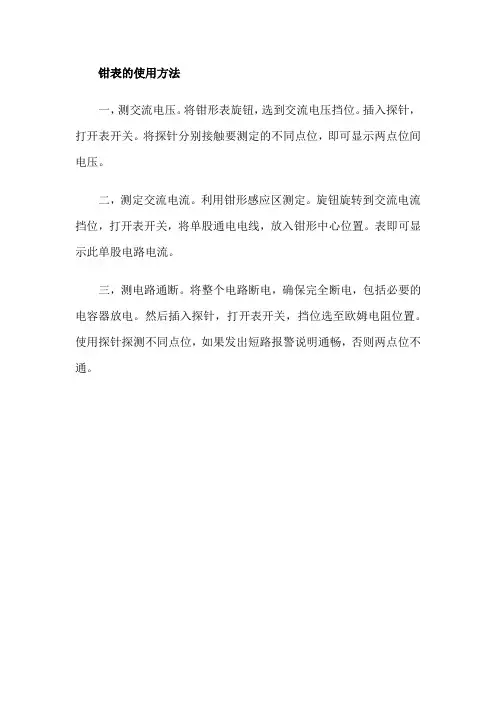

钳表的使用方法
钳表的使用方法
一，测交流电压。
将钳形表旋钮，选到交流电压挡位。
插入探针，打开表开关。
将探针分别接触要测定的不同点位，即可显示两点位间电压。
二，测定交流电流。
利用钳形感应区测定。
旋钮旋转到交流电流挡位，打开表开关，将单股通电电线，放入钳形中心位置。
表即可显示此单股电路电流。
三，测电路通断。
将整个电路断电，确保完全断电，包括必要的电容器放电。
然后插入探针，打开表开关，挡位选至欧姆电阻位置。
使用探针探测不同点位，如果发出短路报警说明通畅，否则两点位不通。
uc201钳形表的使用方法说明书
uc201钳形表的使用方法说明书钳形表是用来测量各种金属和非金属材料的一种工具，通常被用来测量钳子的厚度，可以用来测量零件之间的间距、距离。
uc201是一种体积小、重量轻且操作方便的电子式多功能电钳。
当需要测量较大零件时，可将其放在较薄和轻的夹具上使用。
使用钳形表前首先要进行预热，使其温度在钳子内表面上维持一段时间以后再打开设备并将数据读出。
在钳形表进入钳口之前必须先用肥皂水或清水彻底清洗干净。
使用时务必将电钳固定牢固，以防止破坏电钳的外壳而影响其测量结果。
•一、注意事项使用时注意两只钳的使用，以防被测物体误触开关，造成损坏。
在钳口夹取零件时，两只钳子之间应保持一定距离，以防止夹破零件引起测量误差。
在使用时，请将被测物体夹紧在固定可靠的夹具上，并使用牢固的夹具夹住金属件，以防止因意外撞击而损坏钳口夹持件，使其破裂伤人。
使用时，请不要拧动被测物体。
另外请使用正确而可靠的量程范围和读数范围的指示灯指示各量程值，以确保被测物体与量程指示的距离一致。
•二、钳形表类型介绍钳形表按功能分为：测量型、测量试验型三种类型。
1、测量型：通常用来测大小和方向的尺寸，如有必要可把钳子放大，以便比较读数。
2、测量试验型：也是采用与使用方法完全相同的原理制造，如表中显示有刻度。
3、测量试验型：也是一种将钳形表刻度放在钳口上，用来显示尺寸及方向的厚度（一般厚度最大可达5 mm)。
4、测量试验型：将钳子通过专用夹具夹住后，再进行测试。
5、测量试验型：在被测件上钻孔等尺寸不大的情况下，将电钳置于夹具中再进行测试。
6、测量试验型：用来测量产品质量的一种型号是用钳子在被测件的一侧钻出孔，在另那一侧则以刻度形式显示出刻度的宽度，同时将电钳放置于测孔中进行测试。
•三、使用方法使用uc201,将钳口对准被测对象，然后轻触按钮使钳口闭合，然后将读数按钮对准被测对象，以进行钳口校准。
如果被测对象位置与计量标准器的指定位置不一致，则应重新校准。
钳型电流表的使用方法
钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。
其使用方法如下：（１）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。
用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。
（２）观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。
（３）在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。
测量高压电缆各相电流时，电缆头线间距离应在３００mm以上，且绝缘良好，待认为测量方便时，方能进行。
（４）测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。
（５）当电缆有一相接地时，严禁测量。
防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
（６）钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内。
(三)正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查1.用途：它可以在不中断负载运行的条件下测量低压线路上的交流电流。
2.选用：它的精度及最大量程应满足测试的需要。
3.用前检查：(1)外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。
测量1.选择适当的档位。
选档的原则是：(1)已知被测电流范围时：选用大于被测值但又与之最接近的那一档。
(2)不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。
总之，应使表针的偏转角度尽可能地大。
2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。
钳型电流表的使用
让资源更有价值
• 在高压回路上测量时，禁止用导线从钳形电流表另接表计 测量。测量高压电缆各相电流时，电缆头线间距离应在３ ００mm以上，且绝缘良好，待认为测量方便时，方能进 行在高压回路上测量时，严禁用导线从钳形电流表另接表 计测量。在测量高压电缆各相电流时，电缆头线间距离应 在300mm以上，且绝缘良好，测量方便者，方可进行。 三相中当有一相接地时，严禁测量。
让资源更有价值
• 值班人员在高压回路上使用钳形电流表进行测量工作，应 由两个人进行，非值班人员测量时，应填第二种工作票。 测量低压可熔保险器和水平排列低压母线电流时，测量前 应将各相保险器和母线用绝缘材料加以保护隔离，以免引 起相间短路，同时应注意不得触及其它带电部分。 • 。
让资源更有价值
• 当电缆有一相接地时，严禁测量。防止出现因电缆头的绝 缘水平低发生对地击穿爆炸而危及人身安全。（６） 钳 形电流表测量结束后把开关拔至最大程档，以免下次使用 时不慎过流；并应保存在干燥的室内
ቤተ መጻሕፍቲ ባይዱ
让资源更有价值
• •
1．结构及原理 钳形表实质上是由一只电流互感器、钳形扳手和一只 整流式磁电系有反作用力仪表所组成。
让资源更有价值
• • •
2．使用方法 （1）测量前要机械调零 （2）选择合适的量程，先选大，后选小量程或看铭 牌值估算。 • （3）当使用最小量程测量，其读数还不明显时，可 将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读 数＝指示值×量程 / 满偏×匝数 • （4）测量完毕，要将转换开关放在最在量程处。 • （5）测量时，应使被测导线处在钳口的中央，并使 钳口闭合紧密，以减少误差

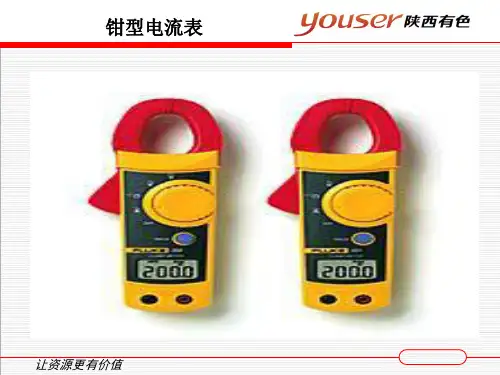

钳型电流表
让资源更有价值
•
钳形表(钳表)，是集电流互感器与电流表于一身的仪表 ，其工作原理与电流互感器测电流是一样的。 钳形表是 由电流互感器和电流表组合而成。电流互感器的铁心在捏 紧扳手时可以张开；被测电流所通过的导线可以不必切断 就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过 铁心的被测电路导线就成为电流互感器的一次线圈，其中 通过电流便在二次线圈中感应出电流。从而使二次线圈相 连接的电流表便有指示-----测出被测线路的电流

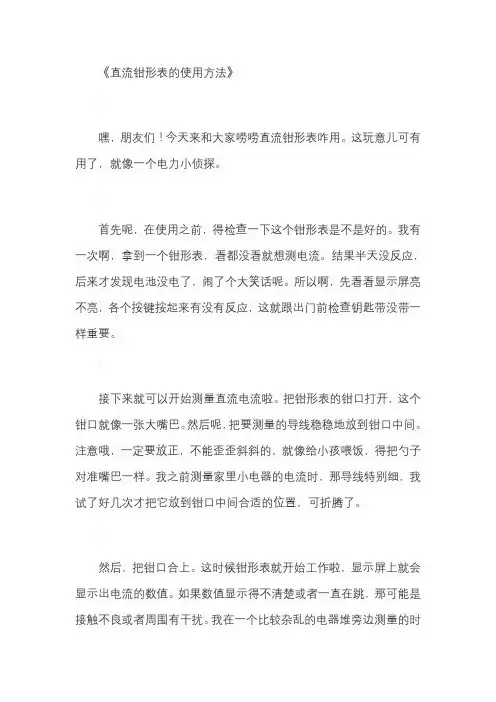

直流钳形表的使用方法
《直流钳形表的使用方法》嘿，朋友们！今天来和大家唠唠直流钳形表咋用。
这玩意儿可有用了，就像一个电力小侦探。
首先呢，在使用之前，得检查一下这个钳形表是不是好的。
我有一次啊，拿到一个钳形表，看都没看就想测电流。
结果半天没反应，后来才发现电池没电了，闹了个大笑话呢。
所以啊，先看看显示屏亮不亮，各个按键按起来有没有反应，这就跟出门前检查钥匙带没带一样重要。
接下来就可以开始测量直流电流啦。
把钳形表的钳口打开，这个钳口就像一张大嘴巴。
然后呢，把要测量的导线稳稳地放到钳口中间。
注意哦，一定要放正，不能歪歪斜斜的，就像给小孩喂饭，得把勺子对准嘴巴一样。
我之前测量家里小电器的电流时，那导线特别细，我试了好几次才把它放到钳口中间合适的位置，可折腾了。
然后，把钳口合上。
这时候钳形表就开始工作啦，显示屏上就会显示出电流的数值。
如果数值显示得不清楚或者一直在跳，那可能是接触不良或者周围有干扰。
我在一个比较杂乱的电器堆旁边测量的时候，数值就老是乱跳，后来换了个干净的地方就好了。
要是想测量直流电压呢，就得用表上的表笔啦。
把红表笔插到对应的电压孔，黑表笔插到公共端。
然后把红黑表笔分别接到被测电源的正负极上，就像给它们牵线搭桥一样。
这时候，显示屏上就会显示出电压的值啦。
最后，用完了钳形表，可别就随便一扔哦。
要把它好好地收起来，就像把宝贝放回盒子里一样。
毕竟这东西还挺精贵的，好好保养下次用的时候才不会出岔子。
这直流钳形表的使用啊，说简单也简单，说难也难，只要像我这样多注意一些小细节，就可以轻松搞定啦。
下次要是有测量直流电流或者电压的活儿，就可以自己动手试试喽。
交流漏电流钳形表使用方法
交流漏电流钳形表使用方法一、交流漏电流钳形表的初步认识。
1.1 这交流漏电流钳形表啊，就像是一个电力小侦探。
它的模样呢，有个像钳子一样的部分，这个可重要啦。
它的功能就是专门用来检测交流漏电流的，就像一个小卫士，能发现电路里那些偷偷跑掉的电流。
1.2 咱拿到这个表，先得好好看看它的外观。
看看显示屏是不是清晰，那些按键是不是都能按得动，就像检查一个新到手的小宝贝一样，得确保它没什么毛病。
二、使用前的准备工作。
2.1 在使用之前呢，咱得先把表归零。
这就好比是给它定个起点，让它从一个正确的初始状态开始工作。
就像跑步比赛前，大家都得站在同一起跑线上一样。
如果不归零，那测出来的数据可就像没谱的瞎话，不靠谱。
2.2 然后呢，要根据你要测量的电流大小，选择合适的量程。
这就像是钓鱼得选对鱼竿一样。
如果量程选小了，就像小马拉大车，表可能会爆表，甚至可能损坏；要是量程选大了呢，就像大炮打蚊子，测量的精度就不咋地了。
三、实际测量操作。
3.1 当我们要测量的时候，把那个像钳子的部分张开，然后套在你要测量的导线上。
这时候要小心点，就像给病人打针一样，得准确无误。
如果没套好，那测量出来的数据肯定不对，就像你炒菜没放盐，味道全不对了。
3.2 套好之后，看显示屏上的读数。
这个读数就是漏电流的大小啦。
要是读数稳定还好，要是读数一直在跳，就像热锅上的蚂蚁一样乱蹦跶，那可能是周围有干扰，这时候就得想办法排除干扰，比如远离一些大型电器设备之类的。
四、使用后的注意事项。
4.1 使用完了之后，可不能把这交流漏电流钳形表就随便一扔。
得像对待自己的贵重物品一样，把它好好收起来，放在干燥、安全的地方。
要是随便乱扔，下次再用的时候可能就发现它已经坏了，那就得不偿失了，这可真是“一失足成千古恨”啊。
4.2 还有啊，定期要对这个表进行检查和校准。
就像汽车要定期保养一样。
这样才能保证它一直能准确地检测漏电流，要是一直不检查校准，就像一个人一直不体检一样，万一出了问题都不知道呢。
接地钳形表使用方法
接地钳形表使用方法接地钳形表是一种用于测量接地电阻的仪器，它的使用方法十分简单。
在使用接地钳形表之前，首先需要了解一些基本概念和准备工作。
一、基本概念1. 接地电阻：接地电阻是指在接地系统中，由于接地装置的存在而形成的电阻。
它是评价接地系统质量的重要指标。
2. 接地钳形表：接地钳形表是一种用于测量接地电阻的仪器，它通过夹取接地装置上的导线，测量接地电阻的大小。
二、准备工作1. 确认测试对象：在使用接地钳形表之前，需要确认要测试的接地装置。
接地装置通常包括接地极、接地网或接地网的部分。
确保接地装置没有损坏或腐蚀。
2. 选择合适的测试时间：在测试接地电阻时，应选择一个干燥的天气和没有雷电的时段进行测试，以确保测试结果的准确性。
3. 接地钳形表的准备：确保接地钳形表的电池电量充足，并检查仪器的连接线是否完好。
如有损坏，应及时更换。
三、使用方法1. 打开接地钳形表：按下接地钳形表的开关按钮，打开仪器。
确认仪器正常工作。
2. 夹取测试导线：将接地钳形表的夹口打开，夹住接地装置上的测试导线。
确保夹口夹紧导线，以保证测试的准确性。
3. 测量接地电阻：在夹住测试导线的同时，仔细观察接地钳形表的显示屏。
待显示屏稳定后，记录下接地电阻的数值。
数值的单位通常为欧姆。
4. 多次测量取平均值：为了确保测试结果的准确性，建议多次测量取平均值。
按照相同的方法，进行多次测量，并计算平均值，以得到更加可靠的测试结果。
5. 关闭接地钳形表：测试完成后，及时关闭接地钳形表，以节省电池的使用寿命。
四、注意事项1. 在测试过程中，要保持仪器的稳定性。
避免在仪器工作时，突然移动或摇晃仪器，以免影响测试结果的准确性。
2. 夹取导线时要注意安全。
确保测试导线没有漏电或短路的危险，以免发生意外事故。
3. 测试时要注意保护自己的安全。
避免触摸到高压设备或导体，以免触电。
4. 在测试过程中，要密切关注仪器的指示和显示屏上的数值。
如果发现异常，应及时检查仪器和测试线路，确保测试结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
到一个硬结的电锯。可以使用最小
值/最大功能来记录由冲击负载吸
收的最差情况电流。
不管是在住宅设施还是在商业设施中， 钳形表都是电工人员不可缺少的测试 工具。
安全地工作
接上页
电力系统中存在的高电压和高电流可 能会通过电击或烧伤而引起严重人身 伤害。因此，只有拥有一般电气系统以 及被测试设备方面的知识并经过培训 的有经验的电工人员，才可以对电气系 统执行测试和改动。
泄漏电流）正在从另一条通路返回，唯一 起动器控制，或由电子式可变速驱动器
的其它通路就是接地回路。
控制。可变速驱动器越来越常见，因为
如果您在供应电流和返回电流之间检测 它们可以节省大量能量。
到一个净电流，则需要考虑负载和电路的 性质。一个接线错误的电路可能使高达总 负载电流一半大小的电流流过接地系统。 如果测量到的电流非常高，则很可能存在 接线问题。泄漏电流也可能由负载泄漏或 绝缘不良而引起。
我们都知道，钳形表是用于测量电路负 载状况的。但通过灵活性地使用，您也 可以让钳形表来告诉您哪个断路器控制 着那些插座，并对各个负载进行测量（负 载和接地电流）。这样做可帮助您快速 解决负载问题，并使您保持故障排除高 手的声望。
钳形表通过确定载流导体周围的磁场来 测量电流。基本上没有什么其它实际方 法来对电气接线系统中的电流进行测 量。将这些电路断开而进行一个串联电 路测量是不切实际的，甚至如果您因不 注意而使一些关键负载断开，您的职业 生涯都可能会受到影响。测量通常在配 电盘上进行，包括测量三相馈线上的负 载和平衡情况。在存在大量谐波负载时， 也必须在配电盘上进行中线测量。也可 以通过电流测量来诊断电机状况。
部件与响应的 NEMA 部件相比要紧 凑得多，接线处可能被封装的相当紧 密。Fluke 330 系列钳形表的锥形夹钳 和背光照明功能非常适合于这种测量 任务。
且方向相反），相对的磁场应该相互抵消。 三相感应电机在商业搂宇中普遍使用，
如果没有抵消，则意味着一些电流（称为 以带动风机和泵负载。电机可由机电式
只要电路上存在电子负载（计算机、电 视、照明装置、电机驱动器等），平均 响应仪表的测量结果就可能不准确。电 子负载越大，不准确性也越大。真有效 值钳形表总能给出准确结果（当然，假 设您使它保持得到校准）。因此，除非 您可以放心地说不会遇到这种类型的 负载，您就要使用一个真有效值钳形 表。这样，您要考虑的是要进行的工作， 而不是测试工具本身。
住宅设施中电气工作中的一个常见问题 是要将电气插座与断路器对应起来。在 识别一个特定插座位于哪个电路方面， 钳形表十分有用。首先要在配电盘上获 得电路的现有电流的基准读数。然后， 将钳形表置于最小值/最大值模式。来到 有关插座处，插入一个负载（一个电吹 风较为理想），接通其电源一两分钟。 检查钳形表的最大电流读数是否改变。 一个电吹风通常会吸入 10-13 A 电流， 因此，应该有可察觉的差别。如果读数 相同，则说明您使用的断路器不正确。
除了这些为钳形表专门设计的基本测量 外，现代数字式钳形表还具有电压和电阻 测量功能。这意味着可以使用一个钳形表 进行大部分常见的日常测量。如果一名电 工在工作中只能携带一个测试工具，选择 带上他的钳形表会比较合理。
并且，该钳形表应该是一种真有效值钳形 表，如 Fluke 335、336 或 337。另外一 种选择就是一个平均响应仪表，它的价格 较低，但不会准确地测量电流。
z 最后，应该对接地回路进行检查。理 电机和电机控制电路
想情况下，接地回路中应没有电流，
虽然低于 300 mA 的电流属于正常。 进行电流测量时最具有挑战性的地点
之一就是控制柜，特别是在它使用了
测试泄漏电流
IEC 型部件时。起源于欧洲的 IEC 型
要检查分支电路上是否有泄漏电流，将火 线和中线放在钳形表的夹爪中。测量到任 何电流均为泄漏电流，即返回到接地回路 的电流。供应电流（黑线）和返回电流（白 线）生成相对的磁场。电流应该相等（并
在所有与电路部件直接接触的位
流）。冲击电流在老式电机上可达
置挂牌。确信除您之外，其他任
到大约 500 %，而在节能型电机上
何人都无法接通电源。
高达 1200 %。冲击电流如果过高， z 在使用本应用说明中的信息之
常常会引起电压突降和恼人的脱
前，阅读并理解所有适用手册的
扣。Fluke 337 钳形表的“冲击电
z 应对馈线电缆的平衡状况和负载状况 测量各个负载
随着负载的接通与断开以及经历若干个
进行检查：所有三相上的电流应该大 要测量各个负载，可以在插座处使用一
周期等而提供完整画面。电气系统中的
约相同，以将返回中线的电流降到最 条引出线。它只不过是一条延长的电
电压应该是稳定的，但电流却变化很大。 低。
缆，其外部绝缘已被剥除以使黑色、白
在商业和住宅楼宇建筑中正 确使用钳形表
技术应用文章
没有什么像断路器通常在最不适宜的时 间不断发生脱扣这样另人烦恼的事情 了。而更让人烦恼的是不能够确定生产 线静止不动的原因，而非要等您去解决 问题。真是重任在肩！在此应用说明中， 我们将讨论如何利用您的钳形表的全部 能力，以保持您周围的世界正常运转。
Fluke 337 是用于以下电机和驱动器 测量的理想钳形表：
z 负载大小：以三相的平均值测量的 电机吸入电流不应超过电机的满负 载电流额定值（乘以容许过载系 数）。
2 福禄克公司 - 在商业和住宅楼宇建筑中正确使用钳形表
转下页
z 冲击电流：直接加压起动（通过机 z 确保已关闭所有电源并上锁，并
械起动器）的电机具有一个冲击电
z 还应该检查每个分支电路是否可能发 生过载。
色和绿色导线露出。这比将插座撤出而 接触到导线要容易得多。将负载插到电 缆上，并将电缆插到插座中。要测量负 载电流，夹住黑色导线。直接在绿色导 线上或在黑色导线连同白色导线上进 行接地电流检查。
在断路器或熔断器的负载侧进行测量。 断路器将在意外事故短路时将电路断 开。这对于任何类型的直接接触电压测 量来说都尤为重要。即使钳形表的夹钳 具有绝缘，因而具有一种直接接触电压 测量所没有的保护等级，小心谨慎仍然 是必要的。
另一方面，负载电流低于满负载电 福禄克公司无法预先周全想到您在执 流的 60% 的电机（多数是这样） 行这里所介绍的测量时所必须采取的 效率越来越低，功率因数也会下降。 所有可能预防措施。但是，您至少应该：
z 电流平衡：电流不平衡可能表明 z 使用适宜的人身安全防护用品，如
电机绕组出现问题（例如，因内
转下页
来自福禄克数字化图书馆 - /library
接上页
特别是在商业楼宇建筑中，必须要使用 测量准确的真有效值钳形表。
在住宅应用中使用钳形表
对于住宅设施电工来说，钳形表是用于 在配电盘处对各个分支电路上的负载进 行测量的必备工具。虽然对电流进行抽 查常常已经足够，但有时这种检查不会
在商业应用中使用钳形表
电机中的绕组发生磨损或夹持机构中
存在湿气是常见的罪魁祸首。如果您怀
钳形表用于在配电盘处对馈线以及分 疑存在泄漏，则使用一个兆欧表进行断 支电路上的电路负载进行测量。如果 电测试将有助于评估电路绝缘的完整 有断路器或熔断器，对馈线的测量总 性，并帮助确定是否存在问题以及哪里 应在断路器或熔断器的负载侧进行 出现了问题。 （例如在一个封闭的电机起动器内）。
内容。特别注意操作手册中的所
流”功能是一个独特的功能，设计
有安全预防措施和警告说明。
用于在冲击电流上触发并捕获其真
实值。
z 不要将仪器用于它们的适用用途
z 峰值负载（冲击负载）：一些电机 会经受冲击负载，它们可以引起足 够的电流浪涌以使电机控制器中的 过载电路脱扣。想象一下运行中遇
以外的应用，并且要知道，如果 不按厂商规定的方式使用仪器， 则仪器所提供的保护功能将失去 作用。
为了检查某个电路上的峰值或最差情况 负载，请使用一个具有最小值/最大值功 能的钳形表，该功能是针对测量存在时 间长于 100 ms 或大约 8 个周期的高 电流而设计的。这些电流会导致可引起 断路器的恼人脱扣的间歇过载状况。
z 还应检查中线是否过载。在带有谐波 负载时，即使馈线各相平衡，中线也 有可能携带大于馈线的电流。
安全眼镜、绝缘手套、绝缘垫等
部短路而在磁场绕组上产生不
同电阻）。一般来说，不平衡应
该低于 10 %。（为了计算不平 衡，首先要计算三相读数的平均
值；然后找到与平均值的最大偏
差并除以平均值。）当三相中有
一相没有电流时，极高的电流不
平衡为单相不平衡。这通常由断
开的熔断器引起。
2 福Байду номын сангаас克公司 - 在商业和住宅楼宇建筑中正确使用钳形表
